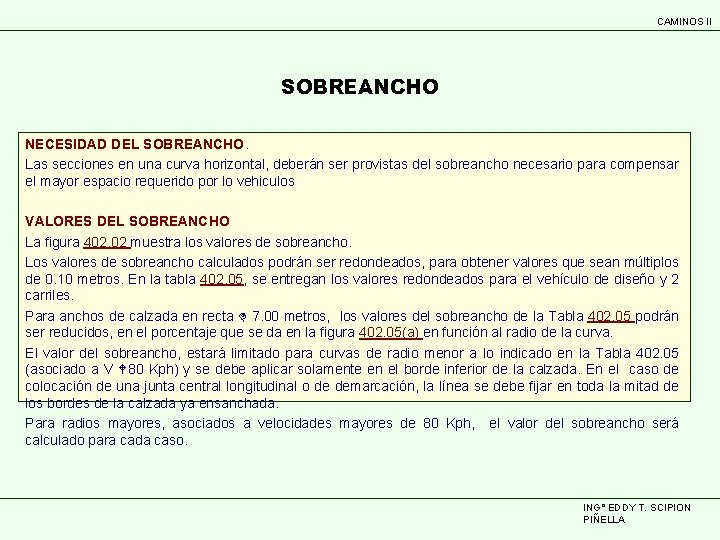

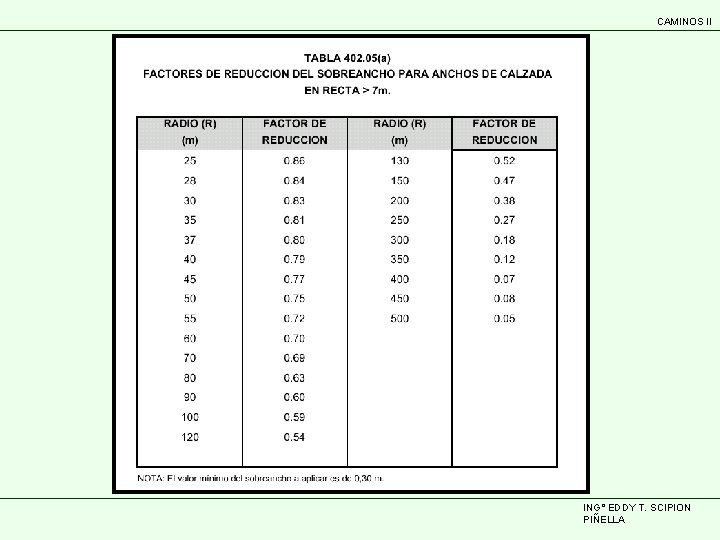

CAMINOS II SOBREANCHO NECESIDAD DEL SOBREANCHO. Las secciones en una curva horizontal, deberán ser provistas del sobreancho necesario para compensar el mayor espacio requerido por lo vehiculos VALORES DEL SOBREANCHO La figura 402. 02 muestra los valores de sobreancho. Los valores de sobreancho calculados podrán ser redondeados, para obtener valores que sean múltiplos de 0. 10 metros. En la tabla 402. 05, se entregan los valores redondeados para el vehículo de diseño y 2 carriles. Para anchos de calzada en recta 7. 00 metros, los valores del sobreancho de la Tabla 402. 05 podrán ser reducidos, en el porcentaje que se da en la figura 402. 05(a) en función al radio de la curva. El valor del sobreancho, estará limitado para curvas de radio menor a lo indicado en la Tabla 402. 05 (asociado a V 80 Kph) y se debe aplicar solamente en el borde inferior de la calzada. En el caso de colocación de una junta central longitudinal o de demarcación, la línea se debe fijar en toda la mitad de los bordes de la calzada ya ensanchada. Para radios mayores, asociados a velocidades mayores de 80 Kph, el valor del sobreancho será calculado para cada caso. ING° EDDY T. SCIPION PIÑELLA

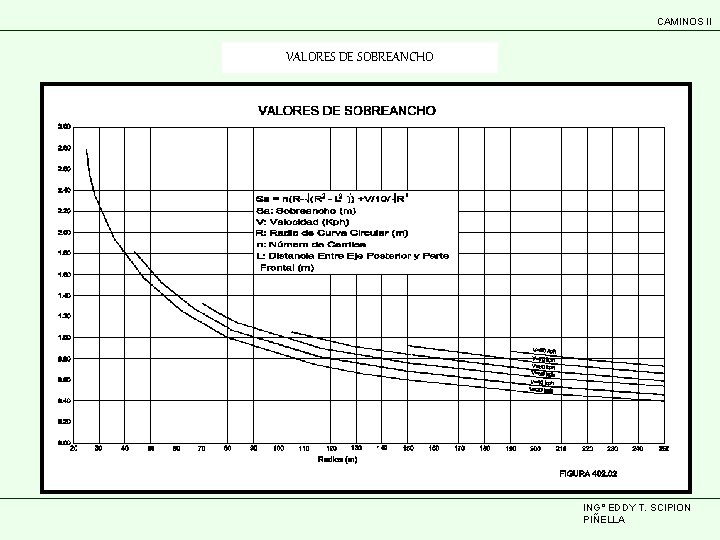

CAMINOS II VALORES DE SOBREANCHO ING° EDDY T. SCIPION PIÑELLA

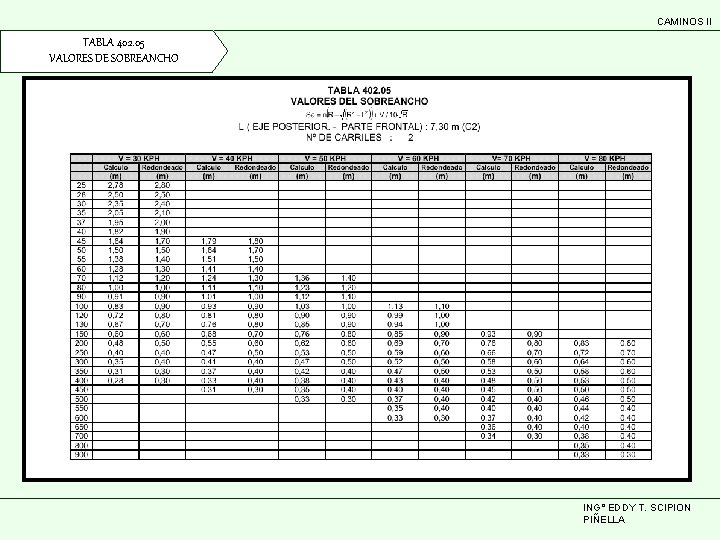

CAMINOS II TABLA 402. 05 VALORES DE SOBREANCHO ING° EDDY T. SCIPION PIÑELLA

CAMINOS II ING° EDDY T. SCIPION PIÑELLA

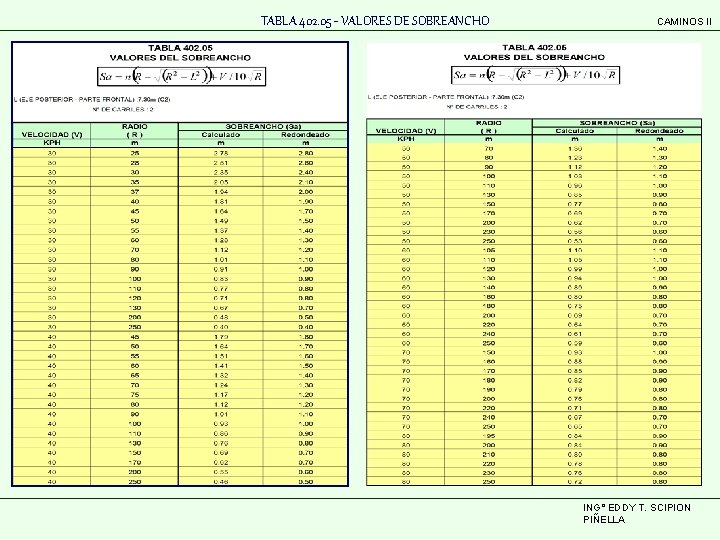

TABLA 402. 05 - VALORES DE SOBREANCHO CAMINOS II ING° EDDY T. SCIPION PIÑELLA

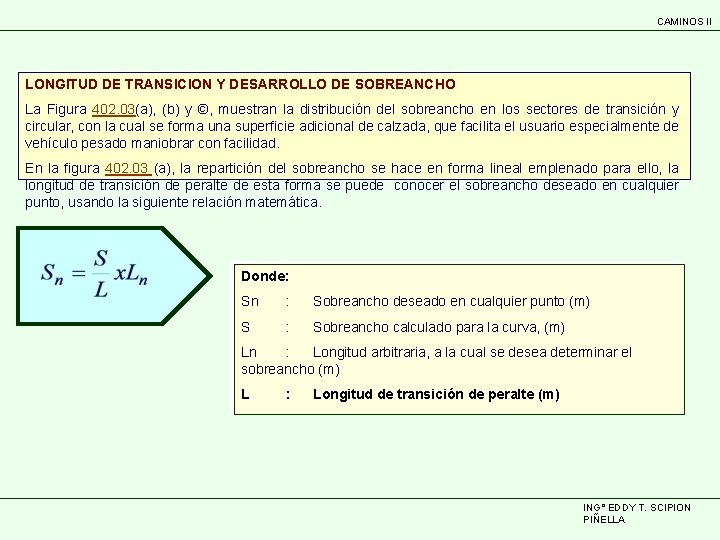

CAMINOS II LONGITUD DE TRANSICION Y DESARROLLO DE SOBREANCHO La Figura 402. 03(a), (b) y ©, muestran la distribución del sobreancho en los sectores de transición y circular, con la cual se forma una superficie adicional de calzada, que facilita el usuario especialmente de vehículo pesado maniobrar con facilidad. En la figura 402. 03 (a), la repartición del sobreancho se hace en forma lineal emplenado para ello, la longitud de transición de peralte de esta forma se puede conocer el sobreancho deseado en cualquier punto, usando la siguiente relación matemática. Donde: Sn : Sobreancho deseado en cualquier punto (m) S : Sobreancho calculado para la curva, (m) Ln : Longitud arbitraria, a la cual se desea determinar el sobreancho (m) L : Longitud de transición de peralte (m) ING° EDDY T. SCIPION PIÑELLA

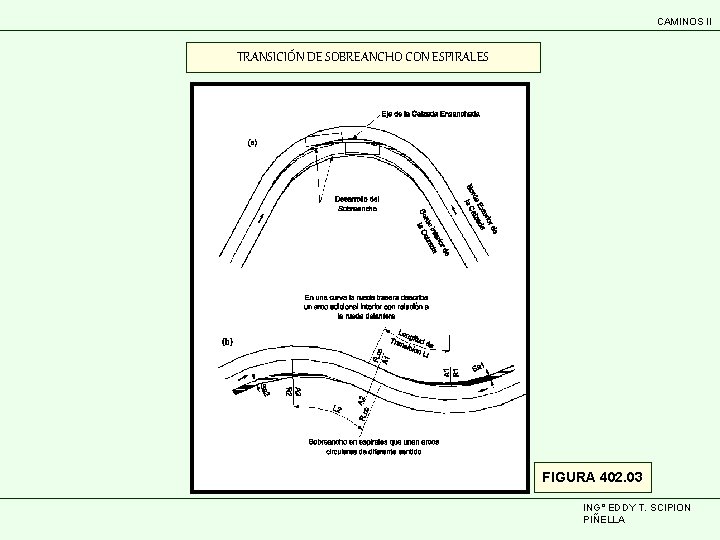

CAMINOS II TRANSICIÓN DE SOBREANCHO CON ESPIRALES FIGURA 402. 03 ING° EDDY T. SCIPION PIÑELLA
