CALIDAD SUPERFICIAL IMPORTANCIA DE LAS SUPERFICIES 1 Razones
- Slides: 64
CALIDAD SUPERFICIAL
IMPORTANCIA DE LAS SUPERFICIES 1) Razones estéticas 2) Las superficies afectan la seguridad. 3) La fricción y el uso dependen de las características de las superficies. 4) Las superficies afectan las propiedades mecánicas y físicas 5) El ensamblaje de las piezas se ve afectado por sus superficies. 6) Las superficies suaves constituyen contactos eléctricos mejores.
SUPERFICIES Y FUNCIONABILIDAD DE LAS PIEZAS

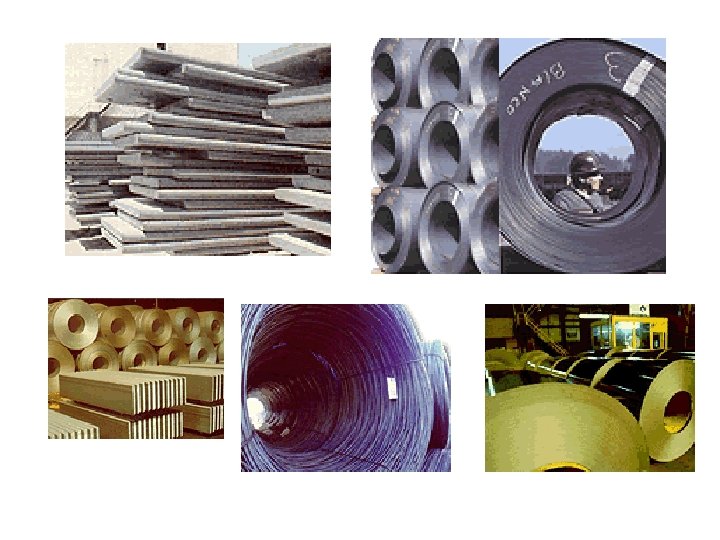

TIPOS DE DUPERFICIES
Barras
PERFILES METALICOS
TORNEADO
FRESADO

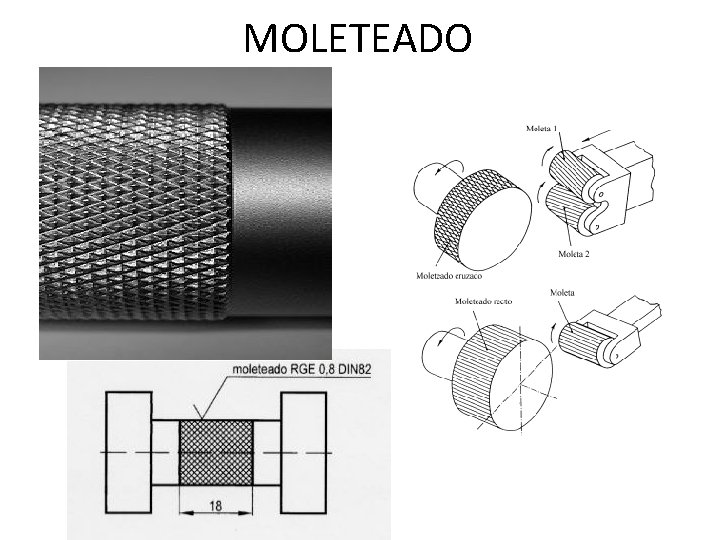

MOLETEADO
RECTIFICADORA CILINDRICA
FORJA
SUPERFICIES TRATADAS
FACTORES QUE AFECTAN LA CALIDAD SUPERFICIAL • ALISADO DEPENDE DE LA CLASE Y APARIENCIA DE LAS HUELLAS • UNIFORMIDAD DEPENDE DE LA FORMA GEOMÉTRICA

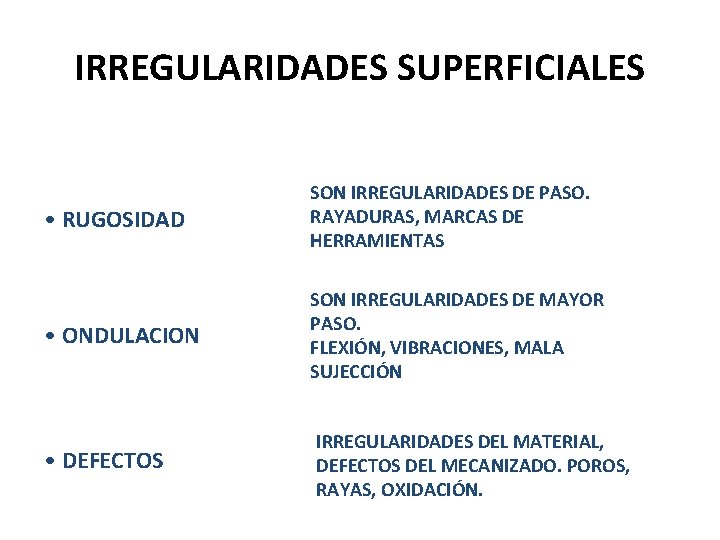

IRREGULARIDADES SUPERFICIALES • RUGOSIDAD SON IRREGULARIDADES DE PASO. RAYADURAS, MARCAS DE HERRAMIENTAS • ONDULACION SON IRREGULARIDADES DE MAYOR PASO. FLEXIÓN, VIBRACIONES, MALA SUJECCIÓN • DEFECTOS IRREGULARIDADES DEL MATERIAL, DEFECTOS DEL MECANIZADO. POROS, RAYAS, OXIDACIÓN.
CALIDAD SUPERFICIAL
DIRECCION DEL PATRON DE HUELLAS

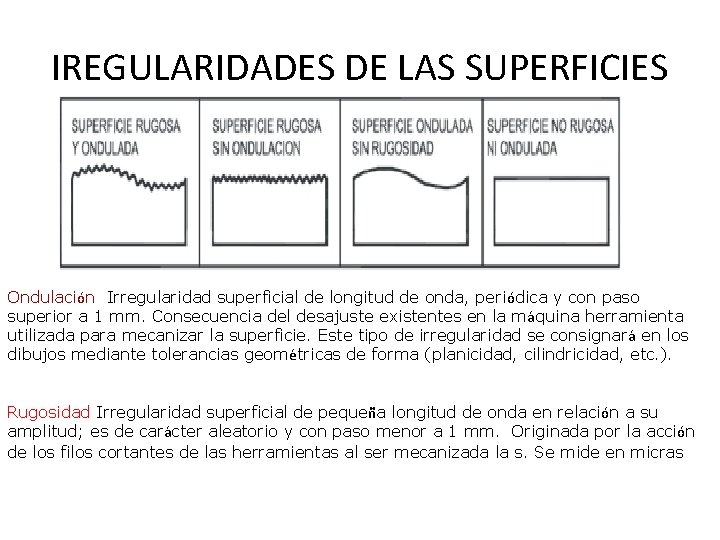

IREGULARIDADES DE LAS SUPERFICIES Ondulación Irregularidad superficial de longitud de onda, periódica y con paso superior a 1 mm. Consecuencia del desajuste existentes en la máquina herramienta utilizada para mecanizar la superficie. Este tipo de irregularidad se consignará en los dibujos mediante tolerancias geométricas de forma (planicidad, cilindricidad, etc. ). Rugosidad Irregularidad superficial de pequeña longitud de onda en relación a su amplitud; es de carácter aleatorio y con paso menor a 1 mm. Originada por la acción de los filos cortantes de las herramientas al ser mecanizada la s. Se mide en micras

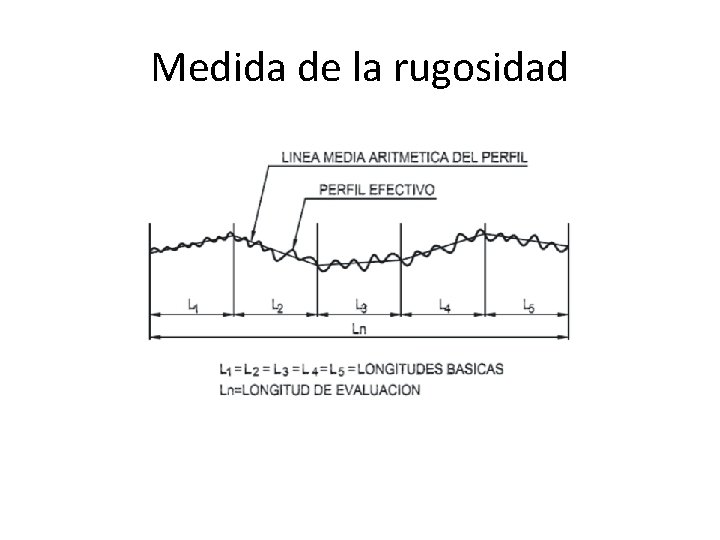

Medida de la rugosidad
DETALLES DE LA RUGOSIDAD

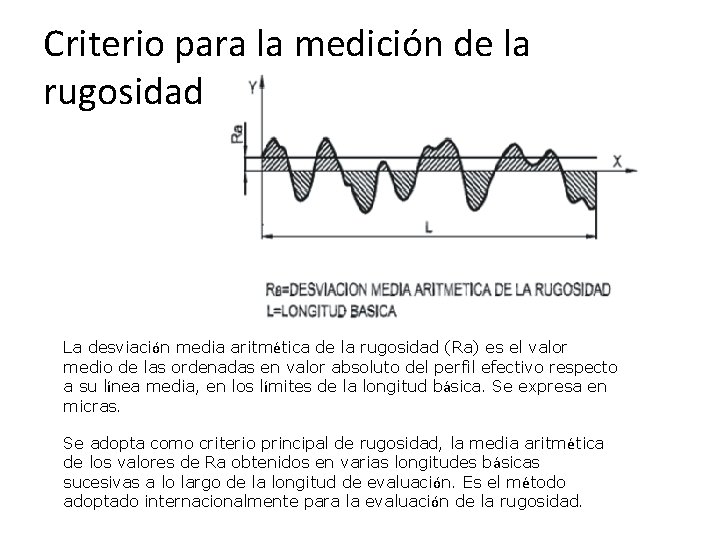

Criterio para la medición de la rugosidad La desviación media aritmética de la rugosidad (Ra) es el valor medio de las ordenadas en valor absoluto del perfil efectivo respecto a su línea media, en los límites de la longitud básica. Se expresa en micras. Se adopta como criterio principal de rugosidad, la media aritmética de los valores de Ra obtenidos en varias longitudes básicas sucesivas a lo largo de la longitud de evaluación. Es el método adoptado internacionalmente para la evaluación de la rugosidad.
FACTOR Ra
Clase de rugosidad Según la dimensión de la rugosidad las superficies se clasifican en 12 tipos desde N 1 la menor dimensión hasta N 12 la mayor
Rugosidad y mecanizado
APLICAIONES DE LA RUGOSIDAD
APLICACIONES DE LA RUGOSIDAD

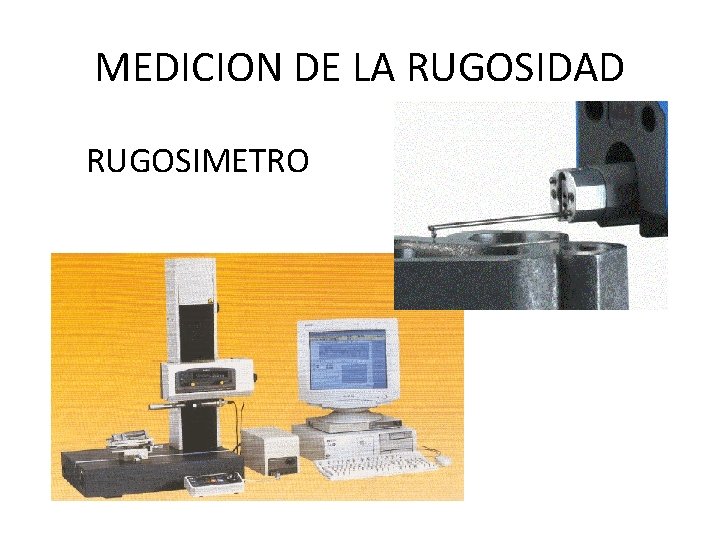

MEDICION DE LA RUGOSIDAD RUGOSIMETRO
DESIGNACION DE LA RUGOSIDAD Símbolo Básico Superficies obtenidas CON arranque de viruta Superficies obtenidas SIN arranque de viruta
SIGNOS SUPERFICIALES
DESIGNACION DE LA RUGOSIDAD

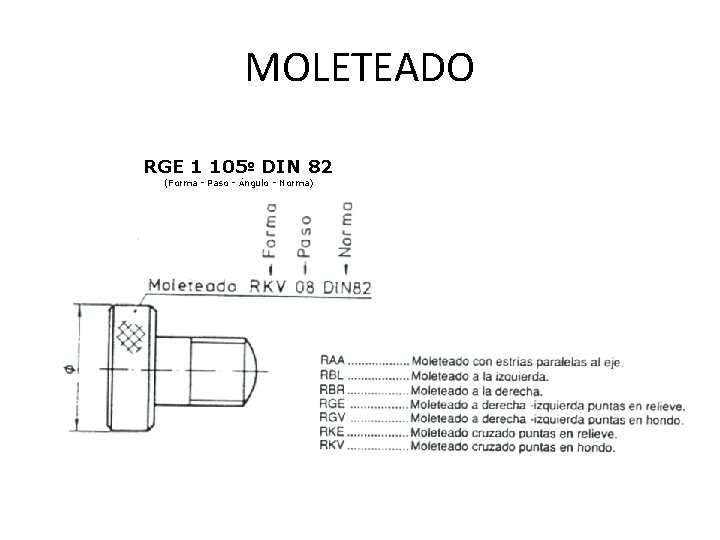

MOLETEADO RGE 1 105º DIN 82 (Forma - Paso - Ángulo - Norma)
RUGOSIDAD PARCIAL

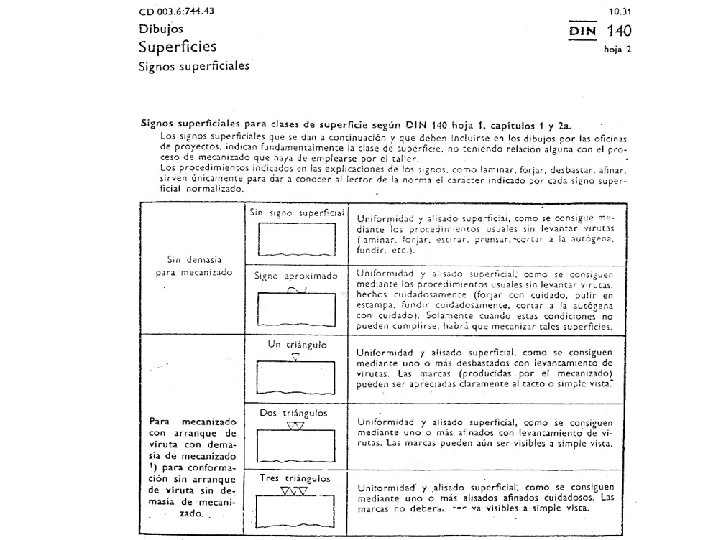

SIGNOS SUPERFICIALES SUPERFICIE EN BRUTO, CON ESMERO
SIGNOS SUPERFICIALES MECANIZADO: DESBASTADO
SIGNOS SUPERFICIALES MECANIZADO: AFINADO
SIGNOS SUPERFICIALES MECANIZADO: REFINADO
SIGNOS SUPERFICIALES MECANIZADO: SUPERACABADO
SIGNOS SUPERFICIALES MECANIZADO: REFINADO Y ROSCADO
SIGNOS SUPERFICIALES SUPERFICIE EN BRUTO: SIN ESMERO, PINTADO
SIGNOS SUPERFICIALES MECANIZADO: AFINADO Y ESTIRADO PULIDO
SIGNOS SUPERFICIALES MECANIZADO: AFINADO Y TEMPLADO

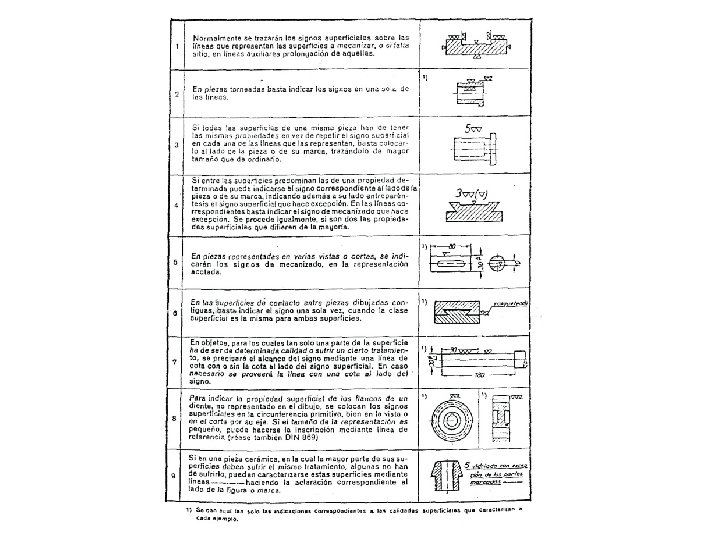

SIGNOS SUPERFICIALES
SIGNOS SUPERFICIALES

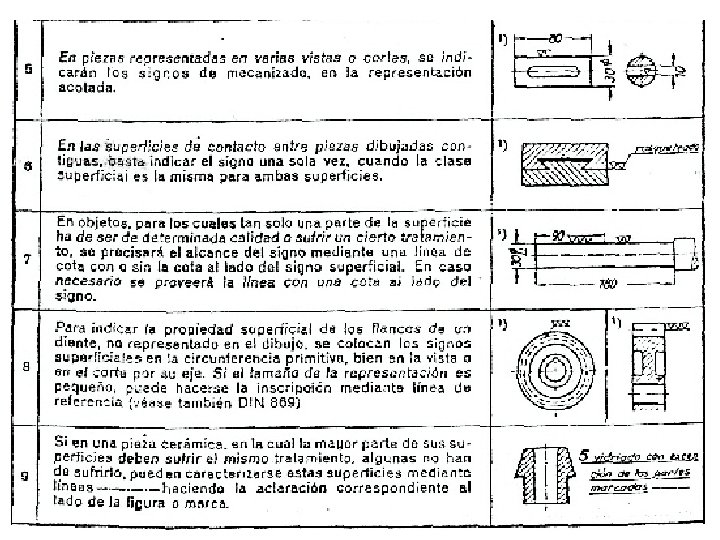

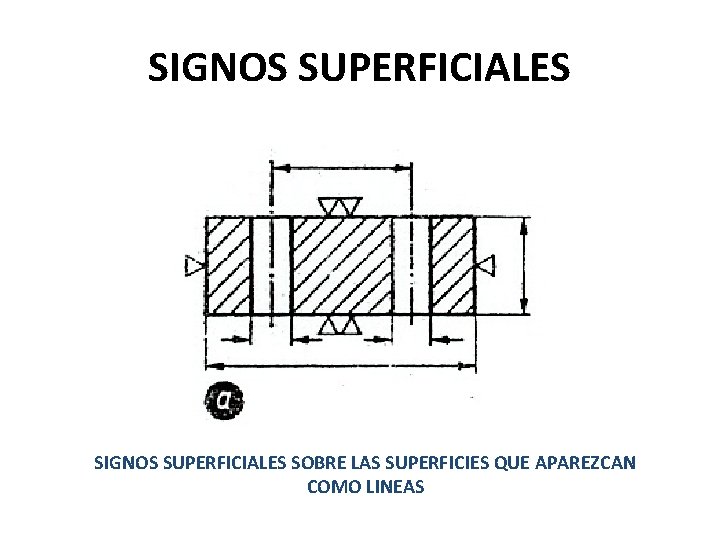

SIGNOS SUPERFICIALES SOBRE LAS SUPERFICIES QUE APAREZCAN COMO LINEAS
SIGNOS SUPERFICIALES SOBRE PROLONGACIONES DE LAS LINEAS QUE REPRESENTAN LAS SUPERFICIES
SIGNOS SUPERFICIALES EN LOS CUERPOS REDONDOS SE COLOCAN LOS SIGNOS SUPERFICIALES SOBRE LAS GENERATRICES DE CONTORNO APARENTE (SOLO UNA VEZ)
SIGNOS SUPERFICIALES LAS SUPERFICIES QUE ESTAN EN CONTACTO, UNAS CON OTRAS, NO LLEVAN SINO UN SIGNO SUPERFICIAL. EL SIGNO SUPERFICIAL SE PONE SUPRIMIENDO AL RAYADO.
SIGNOS SUPERFICIALES LOS SIGNOS SUPERFICIALES SOLO VAN EN UNA DE LAS VISTAS
SIGNOS SUPERFICIALES AFINADO POR TODAS PARTES, MENOS POR UNA (SUPERFICIE INTERIOR DEL TALADRO O AGUJERO) QUE LLEVA AFINADO FINO. EL SIGNO SUPERFICIAL QUE SE HA SACADO SE PONE EN UN RENGLON ACOMPAÑADO DEL NUMERO DE LA PIEZA. EL SIGNO DE EXCEPCION (ENTRE PARENTESIS) SE INDICA ADEMAS SOBRE LA SUPERFICIE A QUE SE REFIERE.
SIGNOS SUPERFICIALES SE DEBE INDICAR MEDIANTE COTAS LAS ZONAS O PARTES DE UNA SUPERFICIE EN QUE VARIA LA CALIDAD.

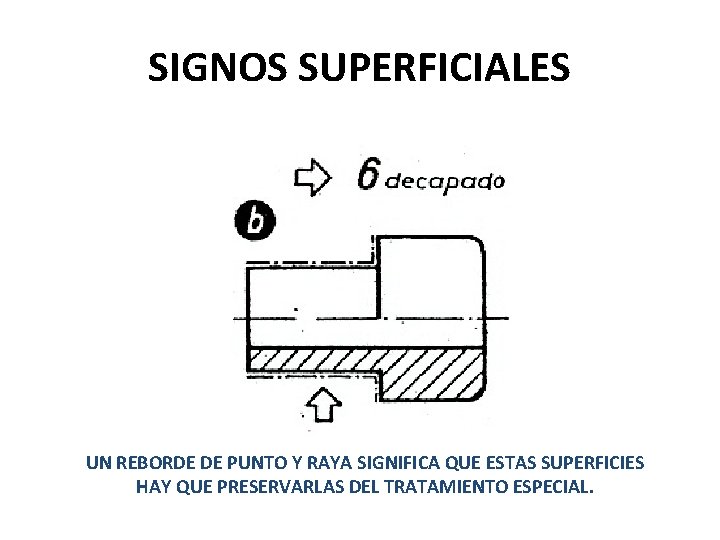

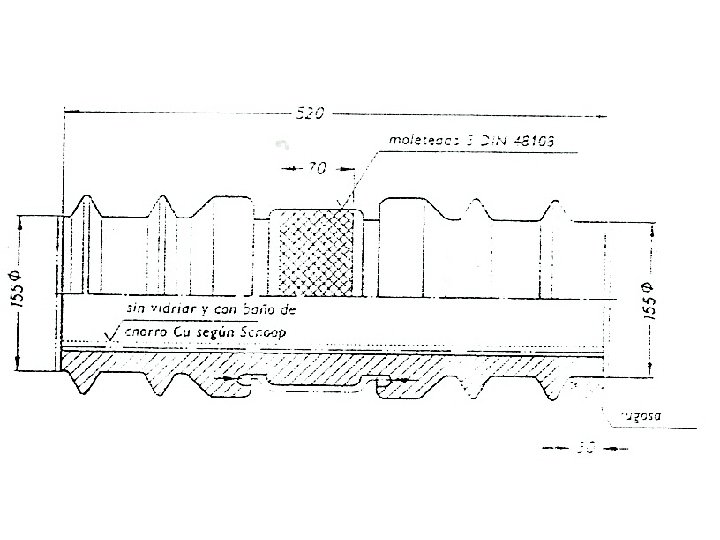

SIGNOS SUPERFICIALES UN REBORDE DE PUNTO Y RAYA SIGNIFICA QUE ESTAS SUPERFICIES HAY QUE PRESERVARLAS DEL TRATAMIENTO ESPECIAL.
SIGNOS SUPERFICIALES LA PARTE DE LA SUPERFICIE QUE RECIBE EL TRATAMIENTO ESPECIAL TAMBIEN SE LIMITA POR MEDIO DE LINEA DE COTA.

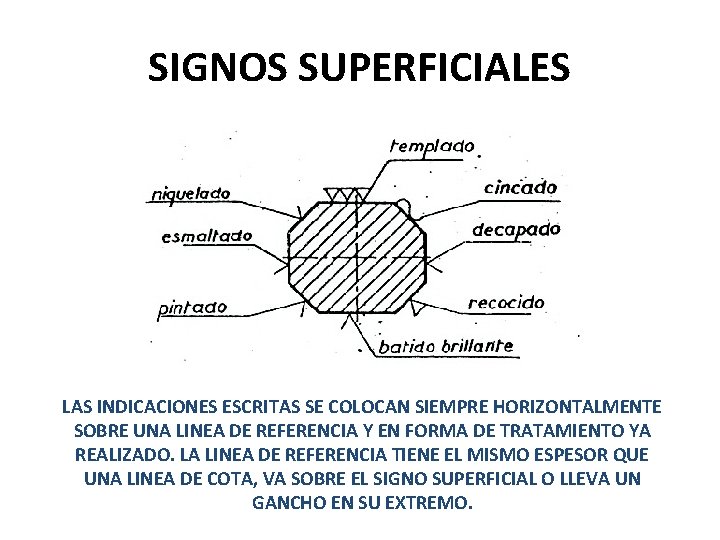

SIGNOS SUPERFICIALES LAS INDICACIONES ESCRITAS SE COLOCAN SIEMPRE HORIZONTALMENTE SOBRE UNA LINEA DE REFERENCIA Y EN FORMA DE TRATAMIENTO YA REALIZADO. LA LINEA DE REFERENCIA TIENE EL MISMO ESPESOR QUE UNA LINEA DE COTA, VA SOBRE EL SIGNO SUPERFICIAL O LLEVA UN GANCHO EN SU EXTREMO.

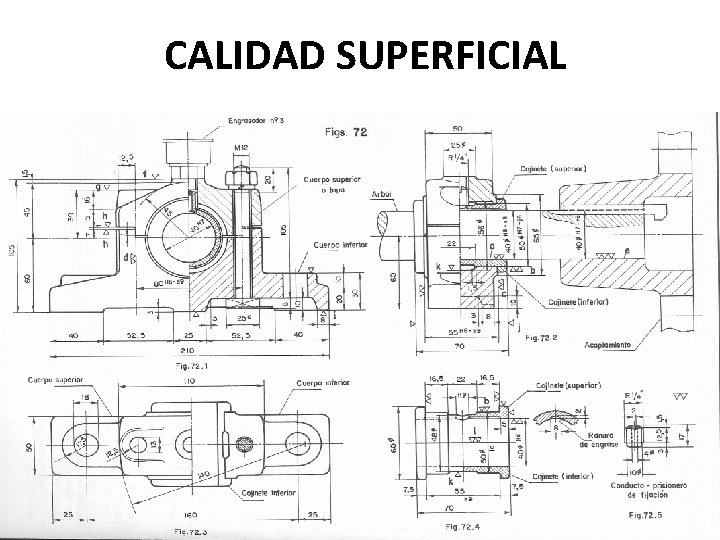

CALIDAD SUPERFICIAL
