Calibration Primary standards Secondary standards Spirometer Frictionless Piston

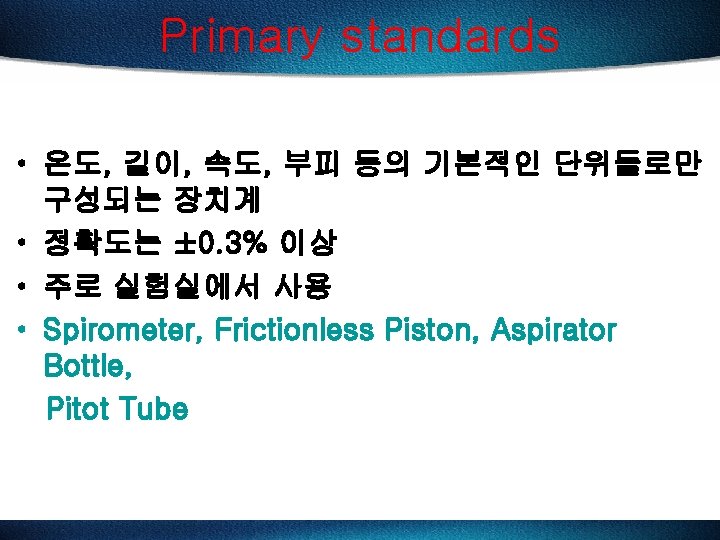

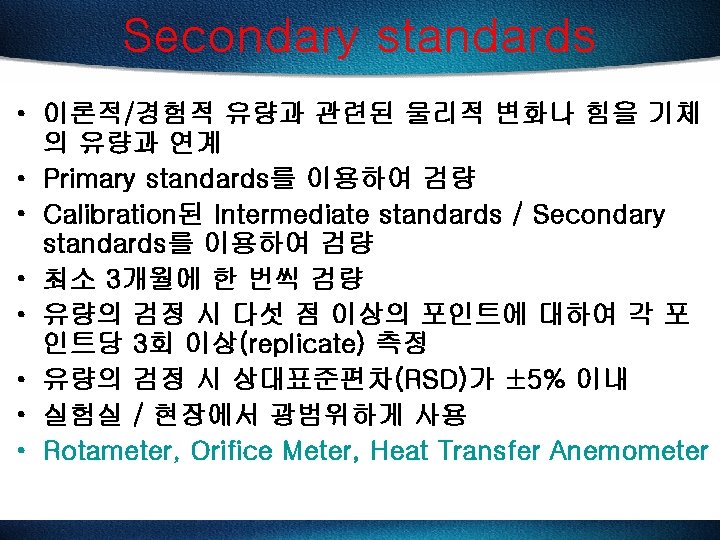

유량측정장치의 Calibration • Primary standards • Secondary standards - - Spirometer Frictionless Piston Aspirator Bottle Pitot Tube • Intermediate standards - Wet Test Meter - Dry Test Meter - Rotary Displacement Meter Rotameter Orifice Meter Thin Plate Orifice Meter Capillary Orifice Meter Critical Orifice Heat Transfer Anemometer

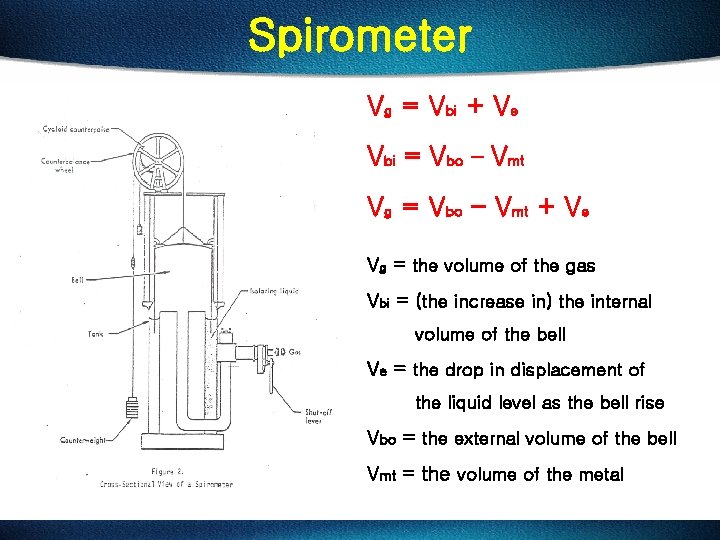

Spirometer Vg = Vbi + Ve Vbi = Vbo – Vmt Vg = Vbo – Vmt + Ve Vg = the volume of the gas Vbi = (the increase in) the internal volume of the bell Ve = the drop in displacement of the liquid level as the bell rise Vbo = the external volume of the bell Vmt = the volume of the metal

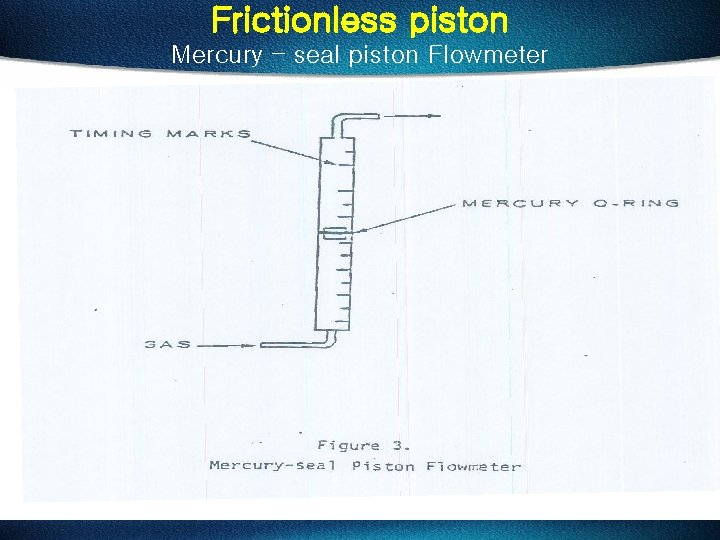

Frictionless piston Mercury – seal piston Flowmeter

Frictionless piston Soap – bubble Flowmeter For dry gases at ambient and higher temperature Qc = Corrected flowrate Qo = Observed flowrate Pb = Barometric pressure Pw = Saturated water vapor pressure at temperature of test [Table 4]. RH = Relative humidity (0 to 1. 00) For dry gases, where RH = 0 :

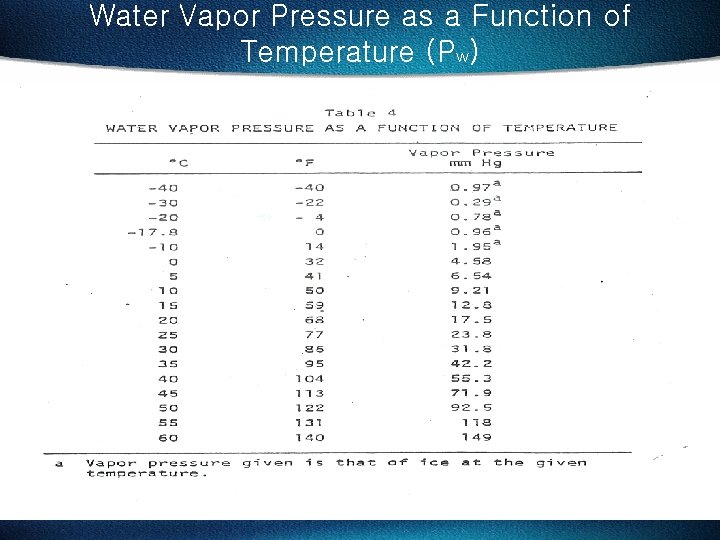

Water Vapor Pressure as a Function of Temperature (Pw)

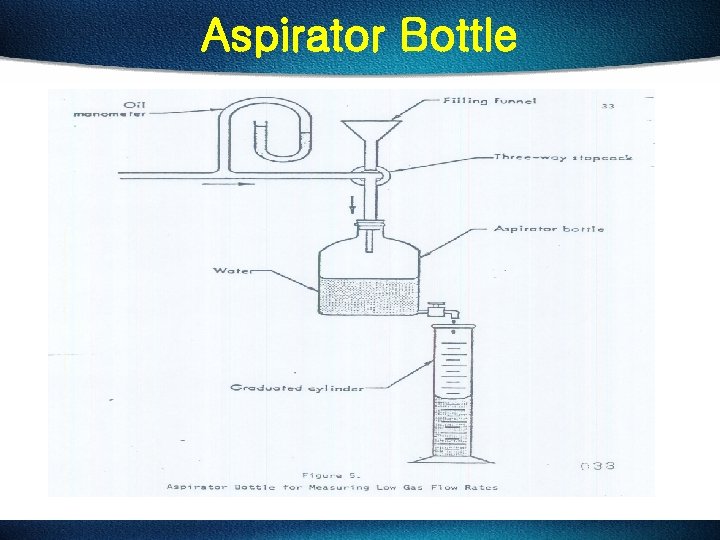

Aspirator Bottle

Pitot tube

“S” Type Pitot Tube and Manometer Assembly

Particulate Sampling Train

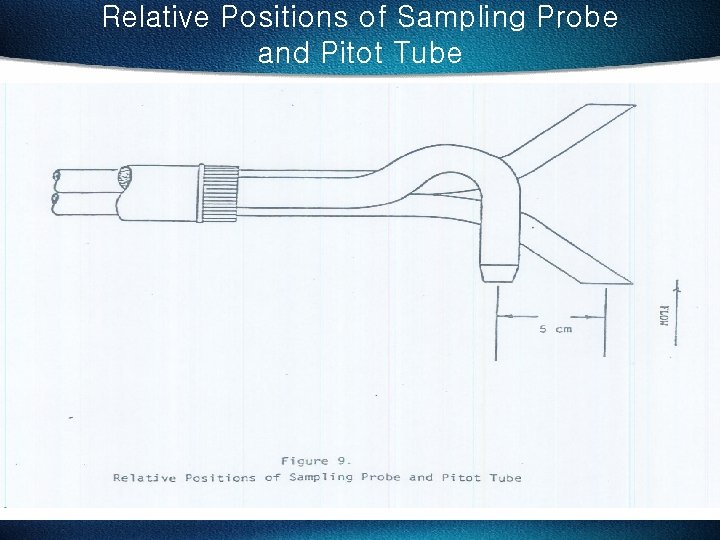

Relative Positions of Sampling Probe and Pitot Tube

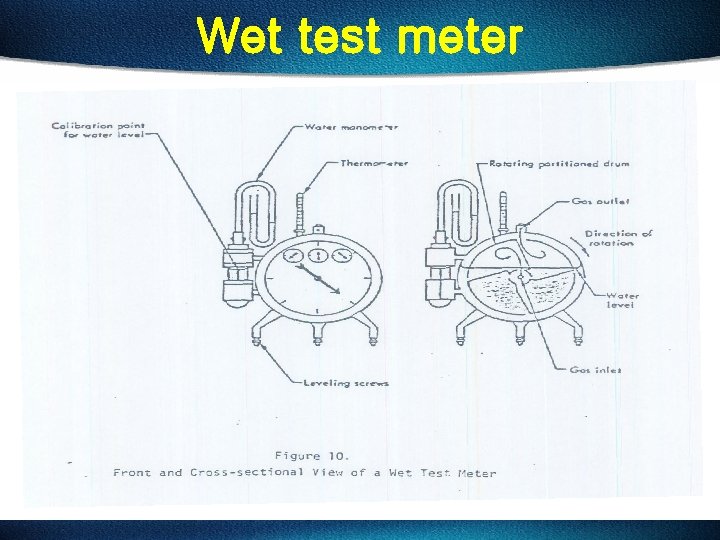

Wet test meter

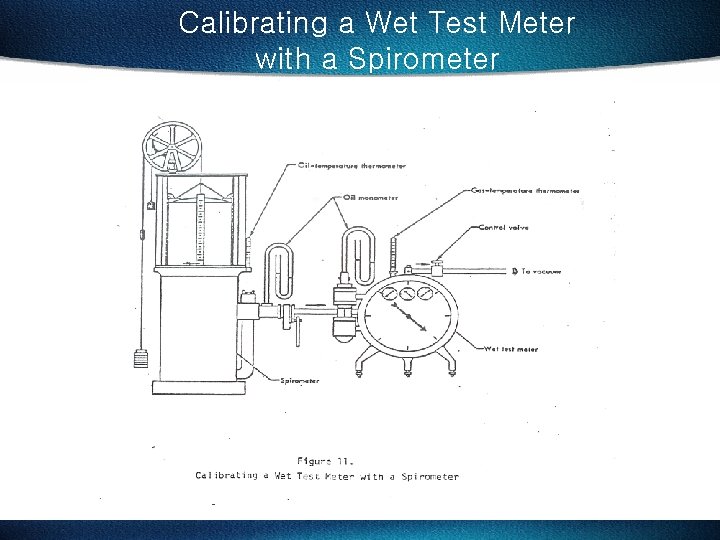

Calibrating a Wet Test Meter with a Spirometer

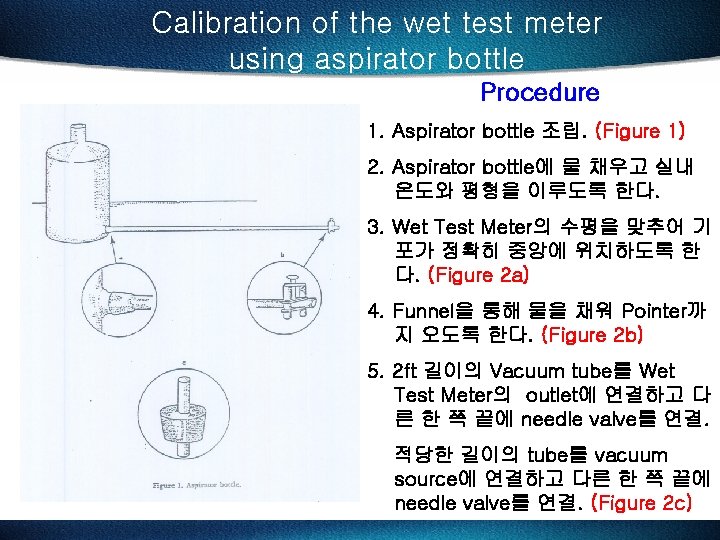

Calibration of the wet test meter using aspirator bottle Procedure 1. Aspirator bottle 조립. (Figure 1) 2. Aspirator bottle에 물 채우고 실내 온도와 평형을 이루도록 한다. 3. Wet Test Meter의 수평을 맞추어 기 포가 정확히 중앙에 위치하도록 한 다. (Figure 2 a) 4. Funnel을 통해 물을 채워 Pointer까 지 오도록 한다. (Figure 2 b) 5. 2 ft 길이의 Vacuum tube를 Wet Test Meter의 outlet에 연결하고 다 른 한 쪽 끝에 needle valve를 연결. 적당한 길이의 tube를 vacuum source에 연결하고 다른 한 쪽 끝에 needle valve를 연결. (Figure 2 c)

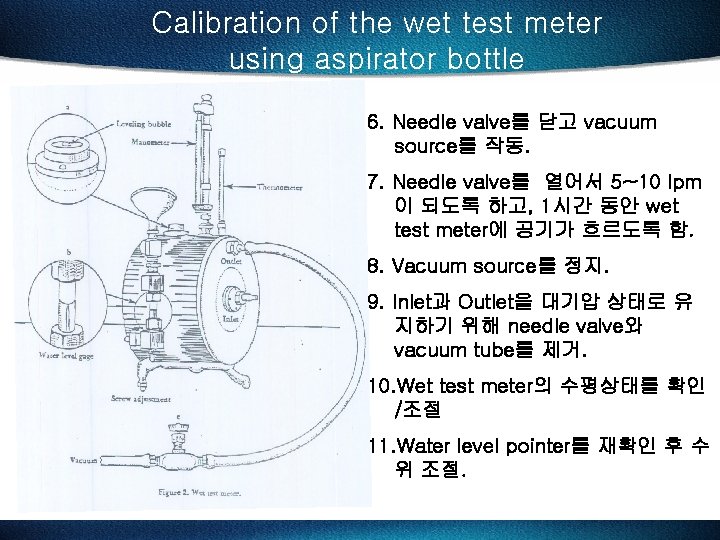

Calibration of the wet test meter using aspirator bottle 6. Needle valve를 닫고 vacuum source를 작동. 7. Needle valve를 열어서 5~10 lpm 이 되도록 하고, 1시간 동안 wet test meter에 공기가 흐르도록 함. 8. Vacuum source를 정지. 9. Inlet과 Outlet을 대기압 상태로 유 지하기 위해 needle valve와 vacuum tube를 제거. 10. Wet test meter의 수평상태를 확인 /조절 11. Water level pointer를 재확인 후 수 위 조절.

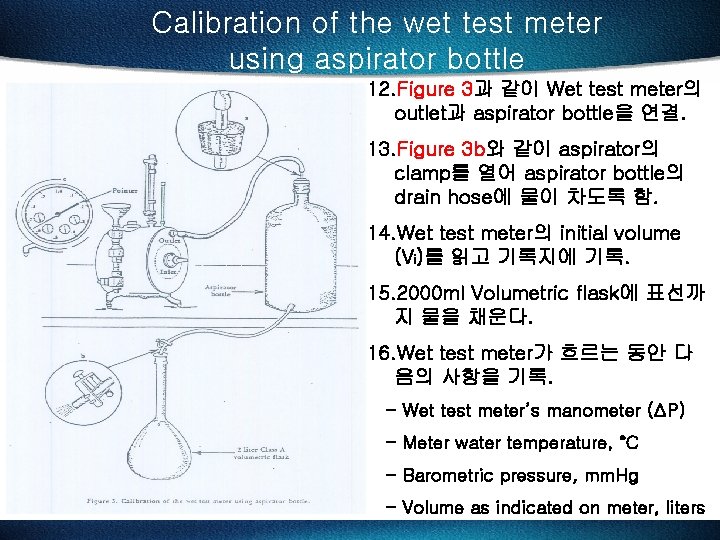

Calibration of the wet test meter using aspirator bottle 12. Figure 3과 같이 Wet test meter의 outlet과 aspirator bottle을 연결. 13. Figure 3 b와 같이 aspirator의 clamp를 열어 aspirator bottle의 drain hose에 물이 차도록 함. 14. Wet test meter의 initial volume (Vi)를 읽고 기록지에 기록. 15. 2000 ml Volumetric flask에 표선까 지 물을 채운다. 16. Wet test meter가 흐르는 동안 다 음의 사항을 기록. - Wet test meter’s manometer (ΔP) - Meter water temperature, °C - Barometric pressure, mm. Hg - Volume as indicated on meter, liters

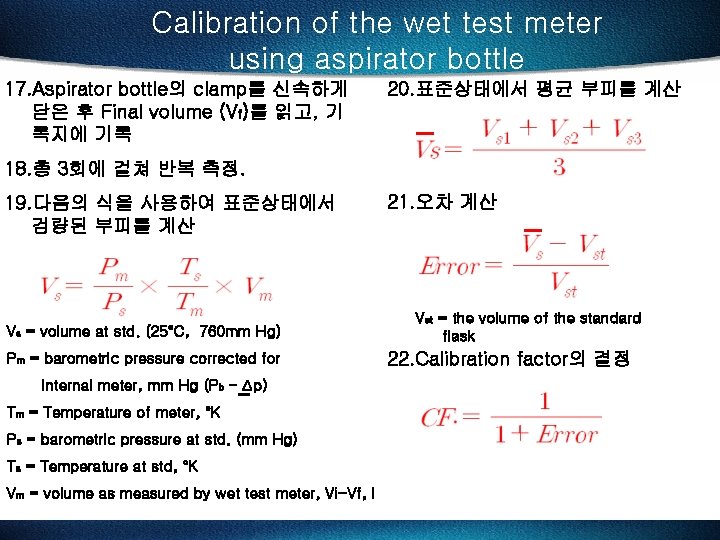

Calibration of the wet test meter using aspirator bottle 17. Aspirator bottle의 clamp를 신속하게 닫은 후 Final volume (Vf)를 읽고, 기 록지에 기록 20. 표준상태에서 평균 부피를 계산 18. 총 3회에 걸쳐 반복 측정. 19. 다음의 식을 사용하여 표준상태에서 검량된 부피를 계산 Vs = volume at std. (25°C, 760 mm Hg) Pm = barometric pressure corrected for internal meter, mm Hg (Pb – Δp) Tm = Temperature of meter, °K Ps = barometric pressure at std. (mm Hg) Ts = Temperature at std, °K Vm = volume as measured by wet test meter, Vi-Vf, l 21. 오차 계산 Vst = the volume of the standard flask 22. Calibration factor의 결정

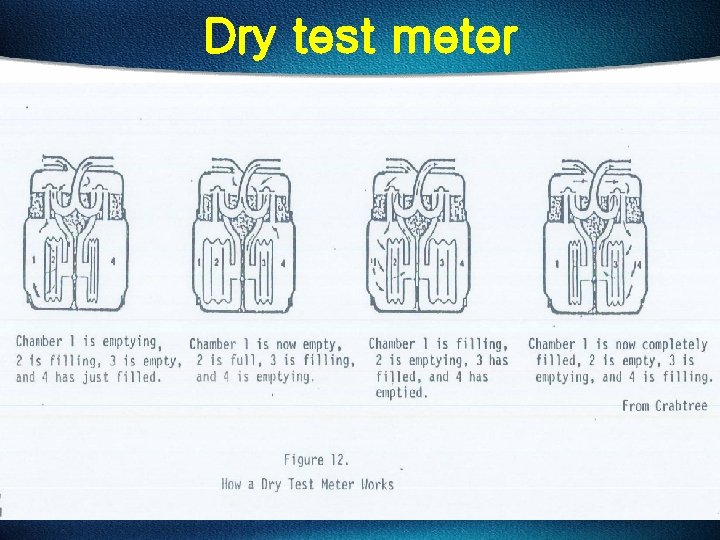

Dry test meter

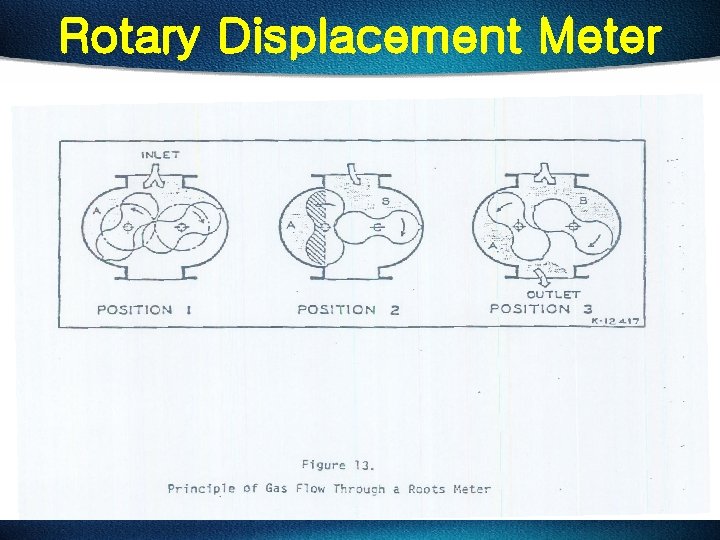

Rotary Displacement Meter

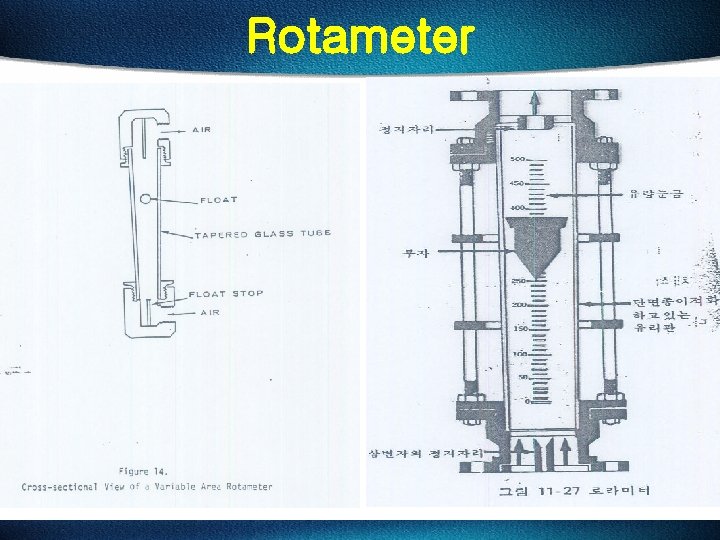

Rotameter

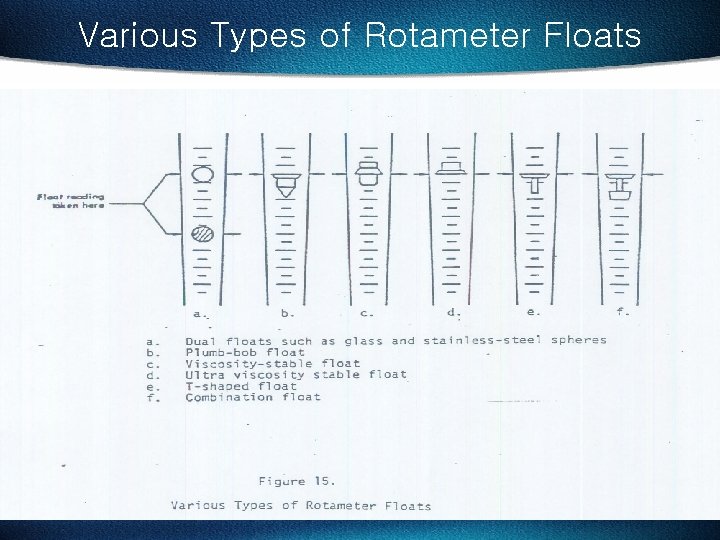

Various Types of Rotameter Floats

Rotameter Calibration Apparatus

Calibration of a Rotameter with a Wet Test Meter

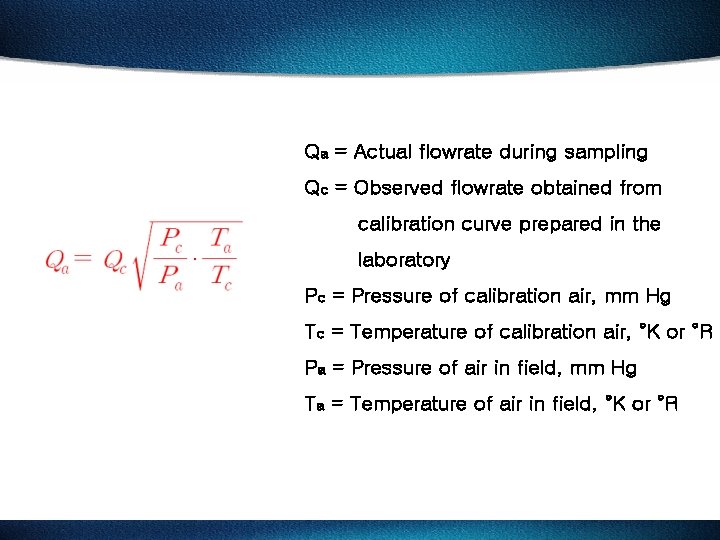

Qa = Actual flowrate during sampling Qc = Observed flowrate obtained from calibration curve prepared in the · laboratory Pc = Pressure of calibration air, mm Hg Tc = Temperature of calibration air, °K or °R Pa = Pressure of air in field, mm Hg Ta = Temperature of air in field, °K or °R

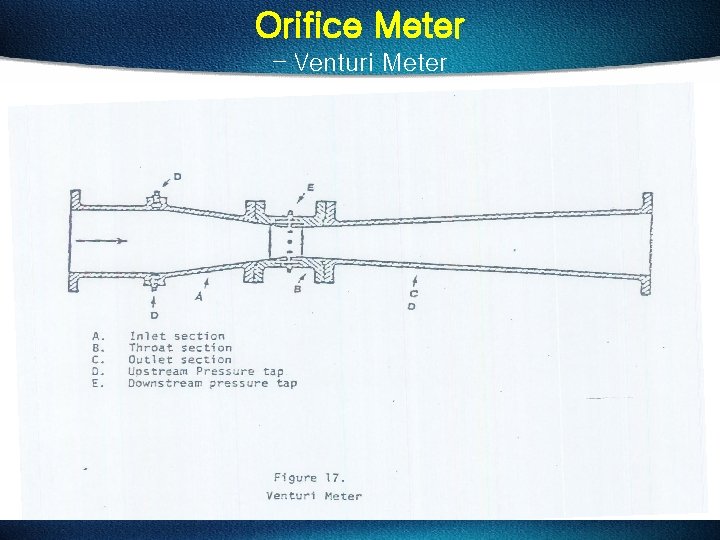

Orifice Meter – Venturi Meter

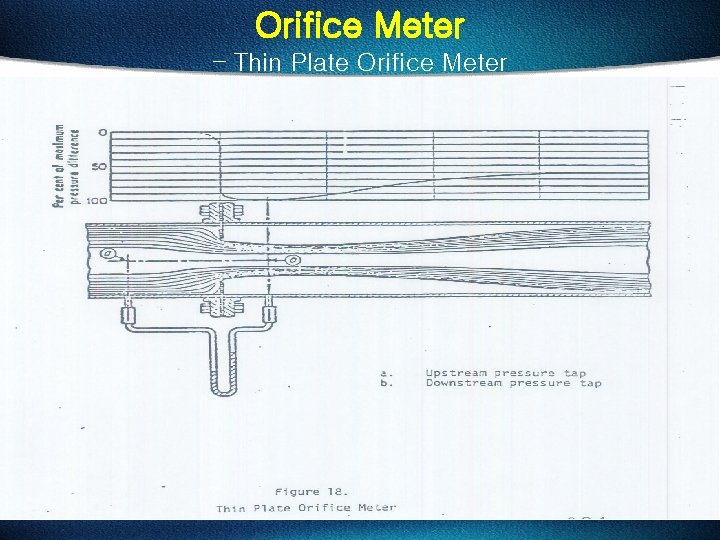

Orifice Meter – Thin Plate Orifice Meter

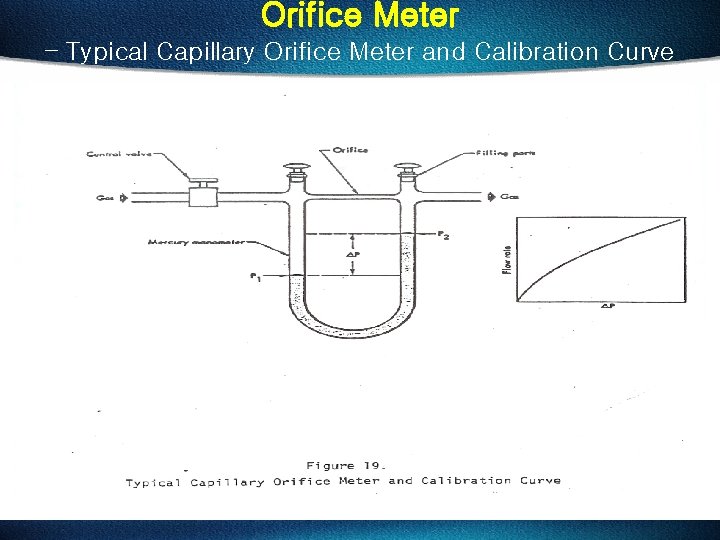

Orifice Meter – Typical Capillary Orifice Meter and Calibration Curve

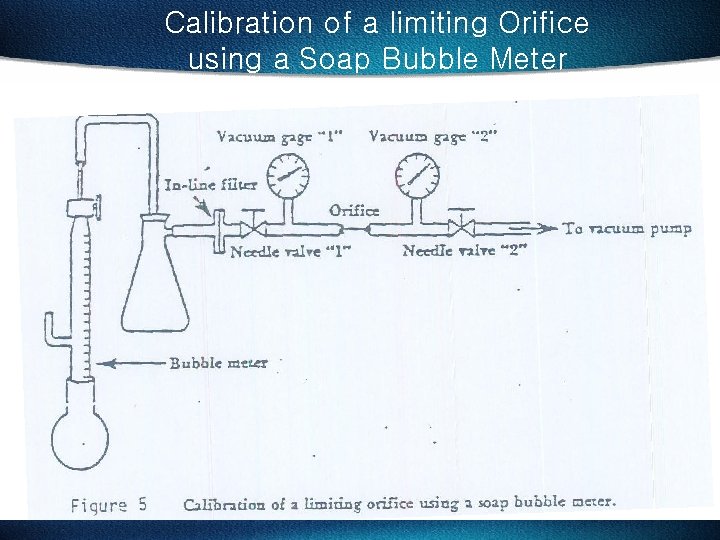

Calibration of a limiting Orifice using a Soap Bubble Meter

Calibration of a Critical Orifice with a Wet Test Meter

Cross – section of a Temperature – compensated Gas Flow Anemometer

Mass Flow Meter calibration apparatus
