Calibrao de Transformadores para Instrumentos Marcelo de Paula
Calibração de Transformadores para Instrumentos Marcelo de Paula Machado
Introdução • Considerações Básicas sobre transformadores
Transformadores para Instrumentos • Alimentam equipamentos para medição. • Acoplam equipamentos. • Considerações sobre: • Confiabilidade. • Normas da Qualidade
Tipos de TI • Transformadores de Potencial: • Transformadores para instrumentos cujo primário é ligado em paralelo com um circuito elétrico, e o secundário ligado à uma bobina de potencial de algum instrumento de medição, controle ou proteção.

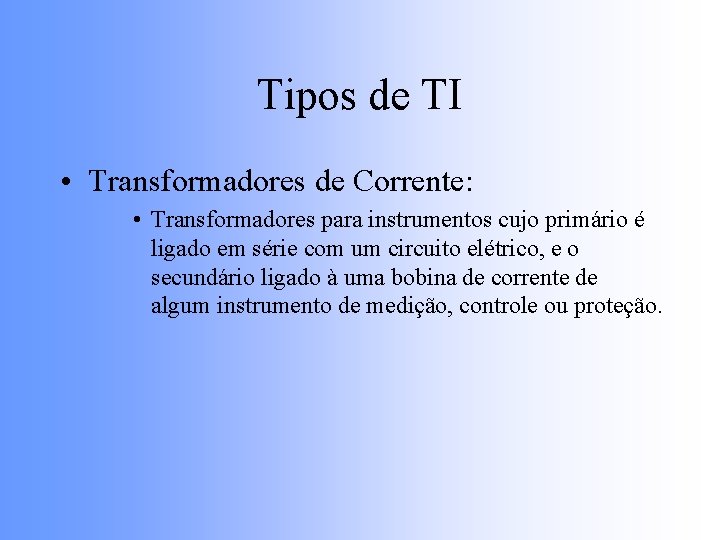

Tipos de TI • Transformadores de Corrente: • Transformadores para instrumentos cujo primário é ligado em série com um circuito elétrico, e o secundário ligado à uma bobina de corrente de algum instrumento de medição, controle ou proteção.
Classes de Exatidão • Normas ( NBR 6855 e NBR 6856 ) • Classes de 0, 3 0, 6 e 1, 2 • Paralelogramos de Exatidão

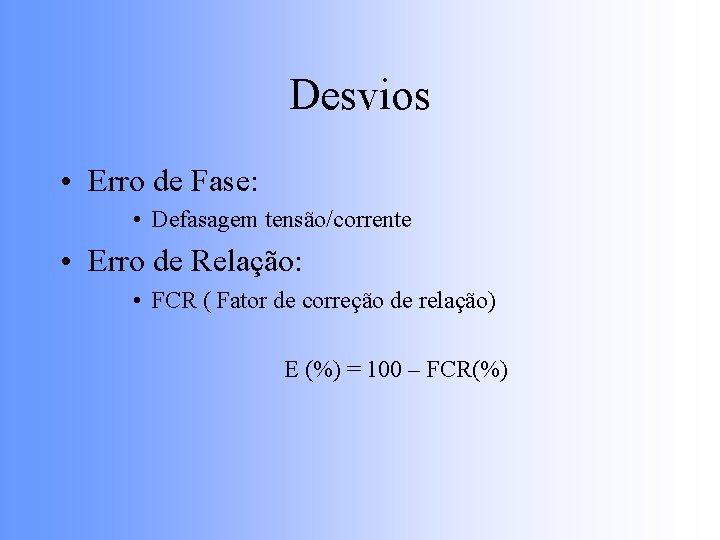

Desvios • Erro de Fase: • Defasagem tensão/corrente • Erro de Relação: • FCR ( Fator de correção de relação) E (%) = 100 – FCR(%)
Paralelogramos de Exatidão
Paralelogramos de Exatidão
Determinação de Erros • Métodos de determinação de erros. • Método comparativo. • Ponte Shering-Alberti
Faixa de Calibração • TC: 10% e 100% da corrente nominal, para cada carga padronizada especificada. • TP: 90%, 100% e 110% da tensão nominal, desde a vazio e todas as cargas padronizadas até a maior carga especificada
