Calcul des charges en été Utilisation de la feuille de calcul Page 1 : Données générales YLC

YLC

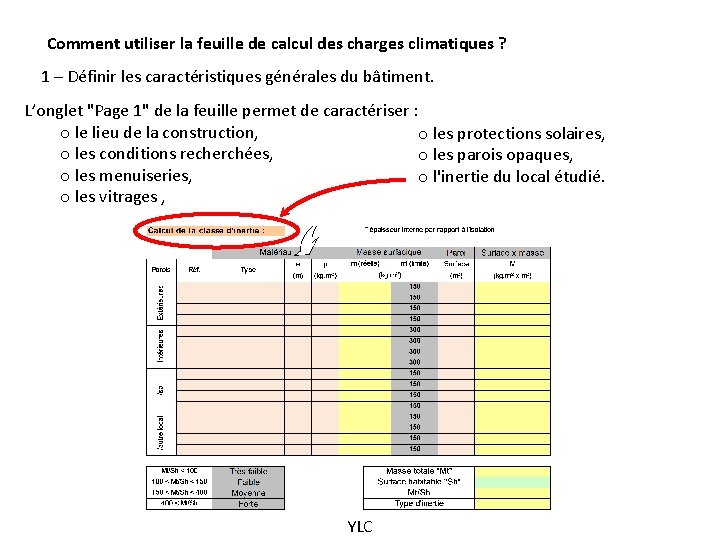

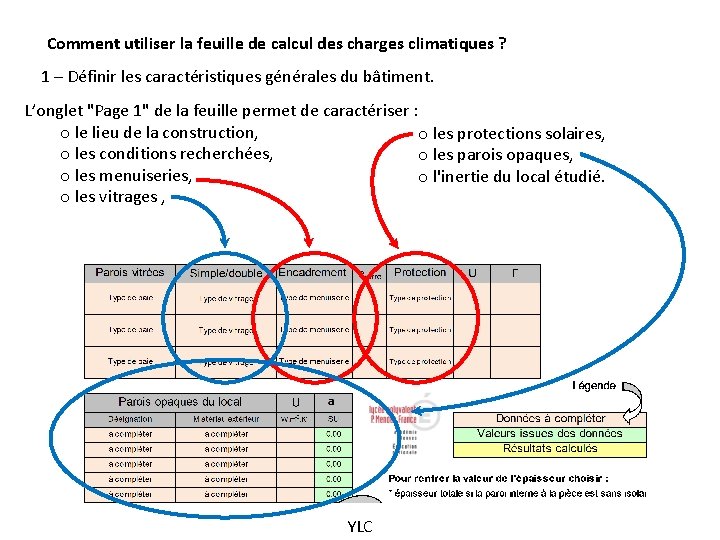

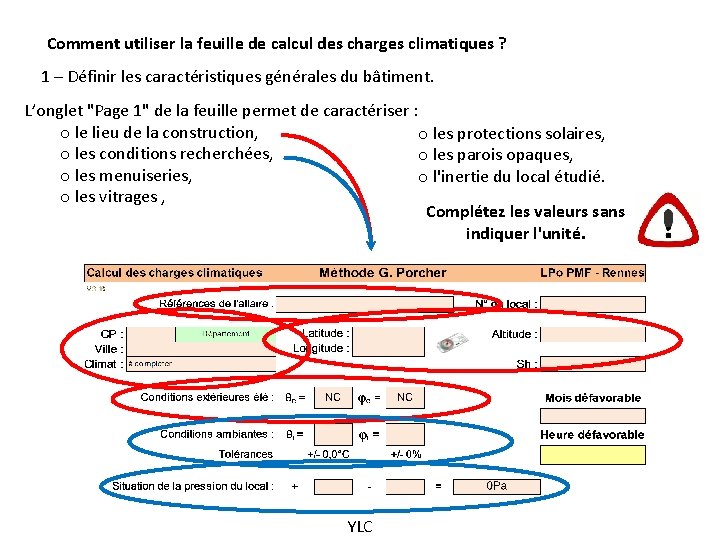

Comment utiliser la feuille de calcul des charges climatiques ? 1 – Définir les caractéristiques générales du bâtiment. L’onglet "Page 1" de la feuille permet de caractériser : o le lieu de la construction, o les protections solaires, o les conditions recherchées, o les parois opaques, o les menuiseries, o l'inertie du local étudié. o les vitrages , Complétez les valeurs sans indiquer l'unité. YLC

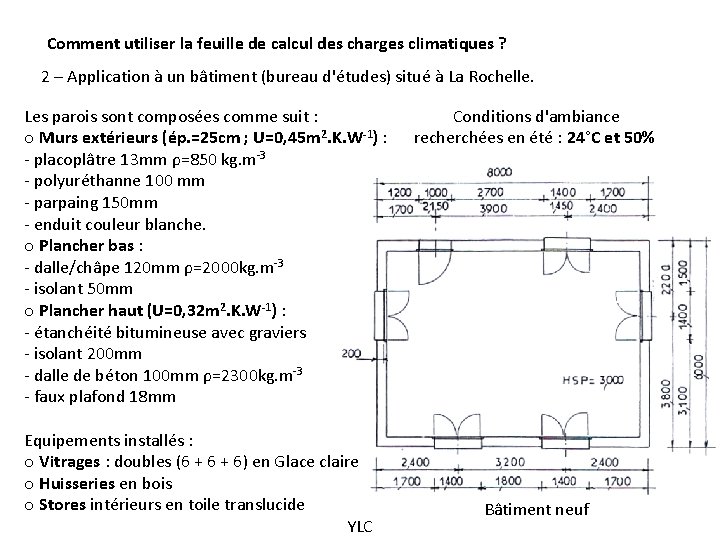

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Les parois sont composées comme suit : o Murs extérieurs (ép. =25 cm ; U=0, 45 m 2. K. W-1) : - placoplâtre 13 mm ρ=850 kg. m-3 - polyuréthanne 100 mm - parpaing 150 mm - enduit couleur blanche. o Plancher bas : - dalle/châpe 120 mm ρ=2000 kg. m-3 - isolant 50 mm o Plancher haut (U=0, 32 m 2. K. W-1) : - étanchéité bitumineuse avec graviers - isolant 200 mm - dalle de béton 100 mm ρ=2300 kg. m-3 - faux plafond 18 mm Equipements installés : o Vitrages : doubles (6 + 6) en Glace claire o Huisseries en bois o Stores intérieurs en toile translucide YLC Conditions d'ambiance recherchées en été : 24°C et 50% Bâtiment neuf

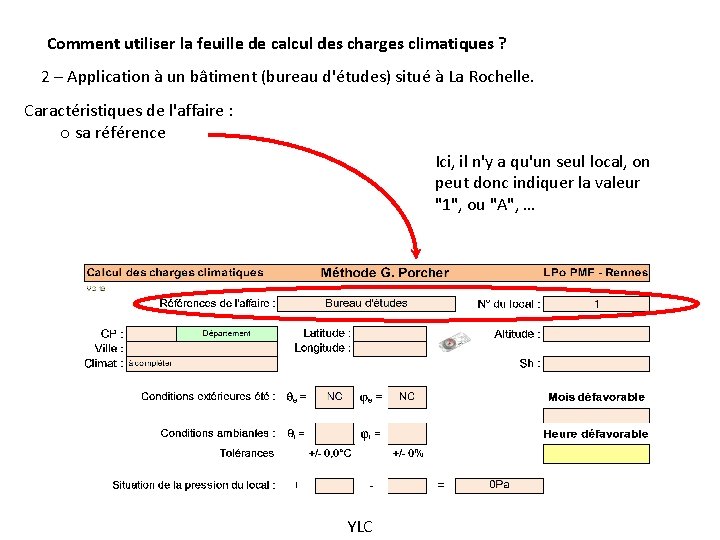

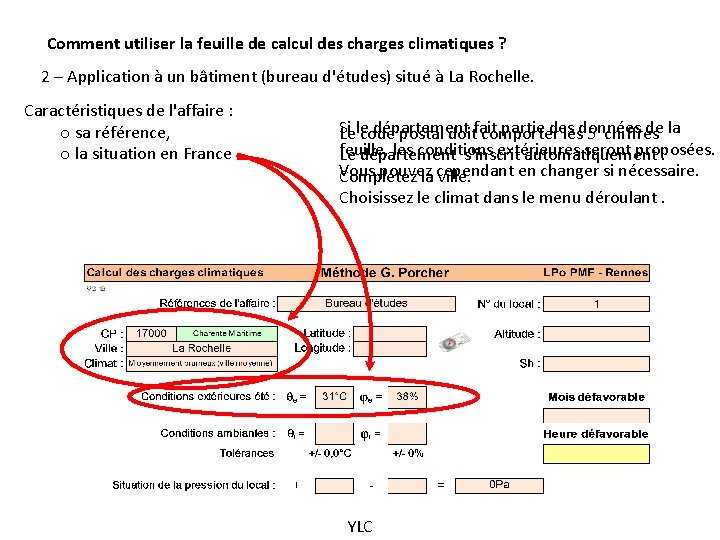

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques de l'affaire : o sa référence, o la situation en France Si département partie des de la Lelecode postal doitfait comporter lesdonnées 5 chiffres feuille, les conditions extérieures seront proposées. Le département s'inscrit automatiquement. Vous pouvez en changer si nécessaire. Complétez la cependant ville. Choisissez le climat dans le menu déroulant. YLC

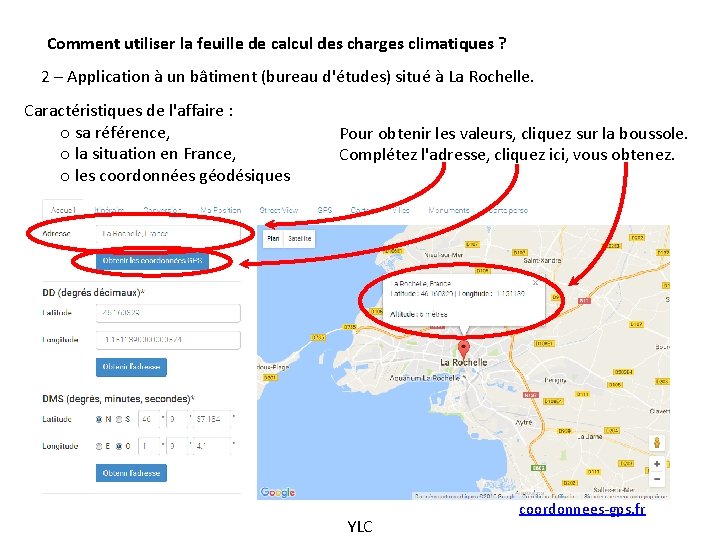

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques de l'affaire : o sa référence, o la situation en France, o les coordonnées géodésiques Pour obtenir les valeurs, cliquez sur la boussole. Complétez l'adresse, cliquez ici, vous obtenez. YLC coordonnees-gps. fr

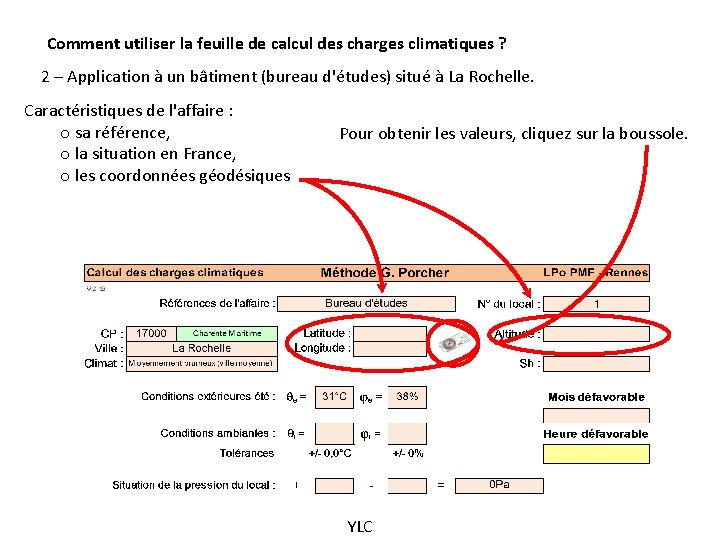

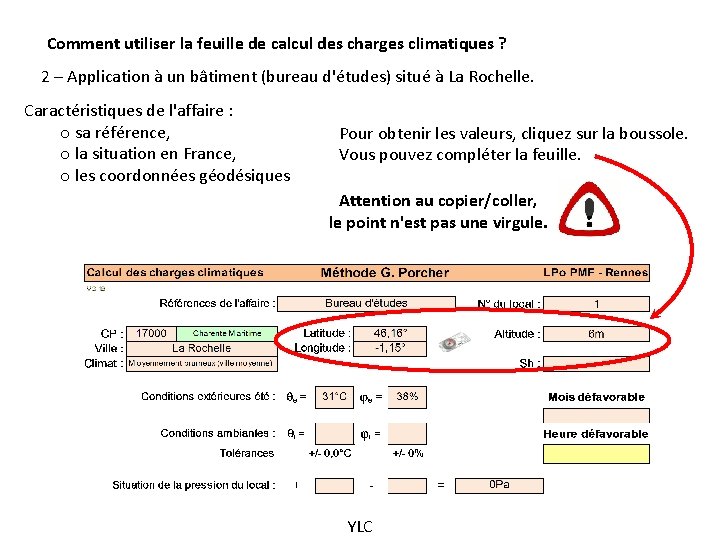

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques de l'affaire : o sa référence, o la situation en France, o les coordonnées géodésiques Pour obtenir les valeurs, cliquez sur la boussole. Vous pouvez compléter la feuille. Attention au copier/coller, le point n'est pas une virgule. YLC

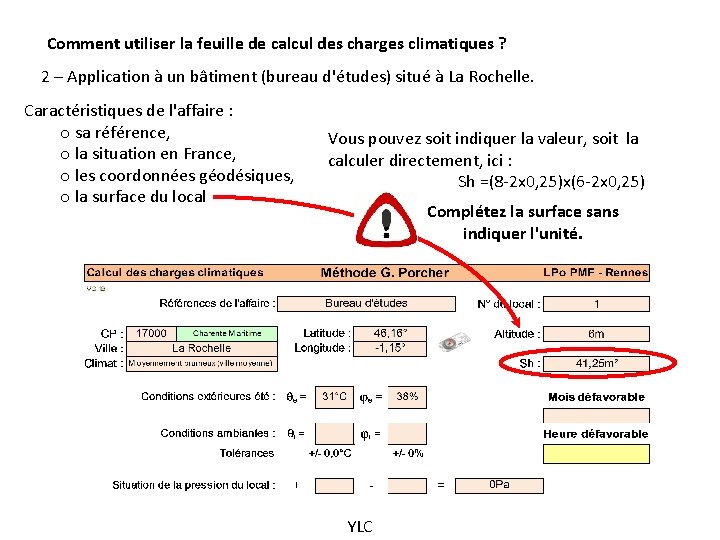

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques de l'affaire : o sa référence, o la situation en France, o les coordonnées géodésiques, o la surface du local Vous pouvez soit indiquer la valeur, soit la calculer directement, ici : Sh =(8 -2 x 0, 25)x(6 -2 x 0, 25) Complétez la surface sans indiquer l'unité. YLC

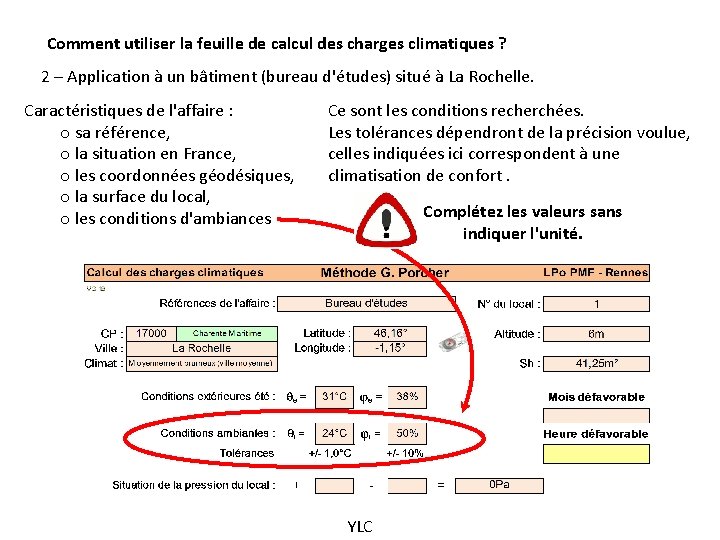

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques de l'affaire : o sa référence, o la situation en France, o les coordonnées géodésiques, o la surface du local, o les conditions d'ambiances Ce sont les conditions recherchées. Les tolérances dépendront de la précision voulue, celles indiquées ici correspondent à une climatisation de confort. Complétez les valeurs sans indiquer l'unité. YLC

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques de l'affaire : o sa référence, o la situation en France, o les coordonnées géodésiques, o la surface du local, o les conditions d'ambiances, o la pression du local Le bâtiment est neuf, il n'y a donc pas d'infiltration. Complétez les valeurs sans indiquer l'unité. YLC

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques de l'affaire : o mois étudié L'étude d'un bâtiment doit se faire sur les mois de juin à septembre. Sélectionnez le mois dans le menu. YLC

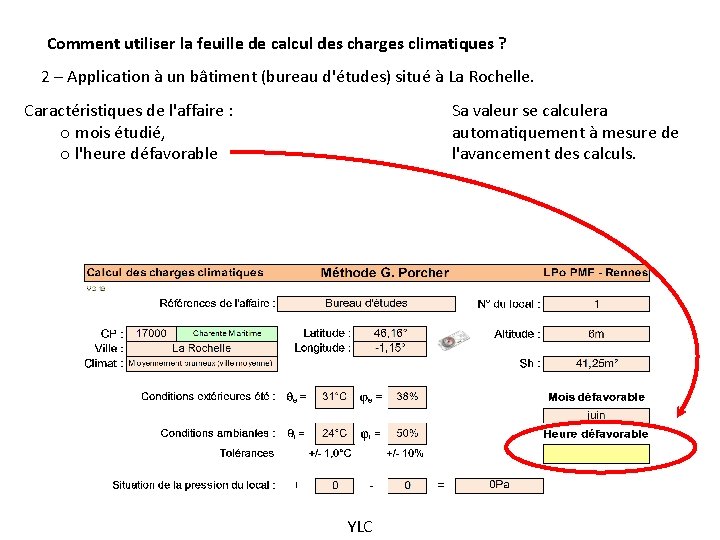

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques de l'affaire : o mois étudié, o l'heure défavorable Sa valeur se calculera automatiquement à mesure de l'avancement des calculs. YLC

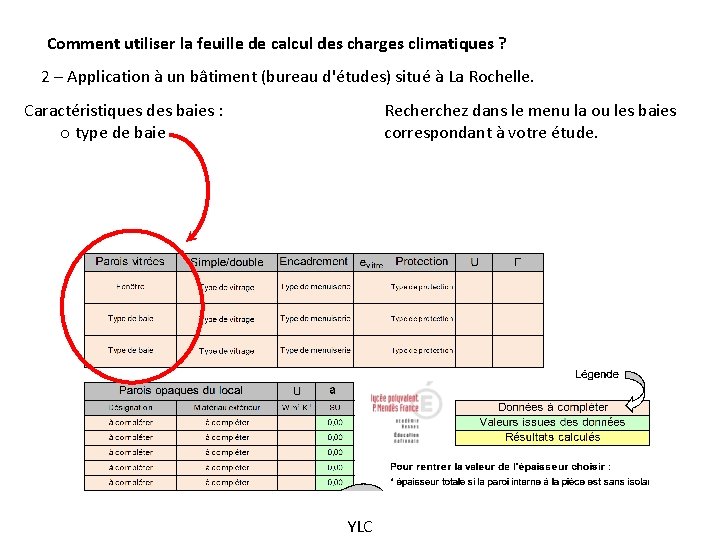

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques des baies : o type de baie Recherchez dans le menu la ou les baies correspondant à votre étude. YLC

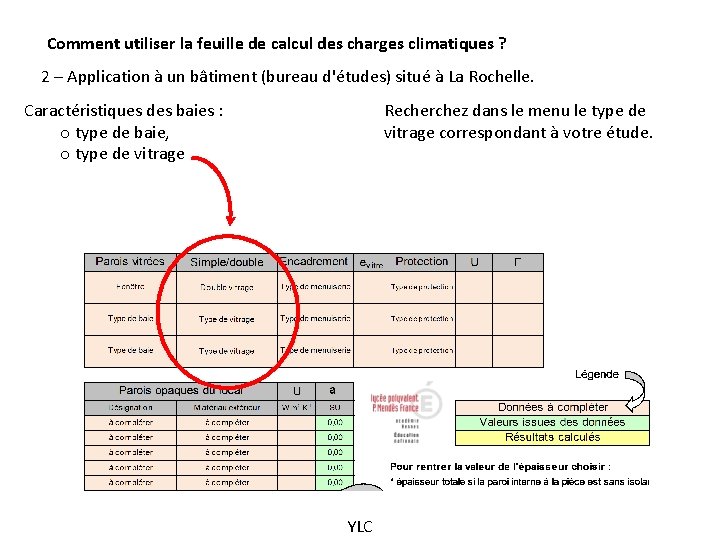

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques des baies : o type de baie, o type de vitrage, o type de menuiserie Recherchez dans le menu le type de menuiserie correspondant à votre étude. Le chiffre (1) vous permet de différencier 2 types de menuiserie de même composition (battante et coulissante par exemple). YLC

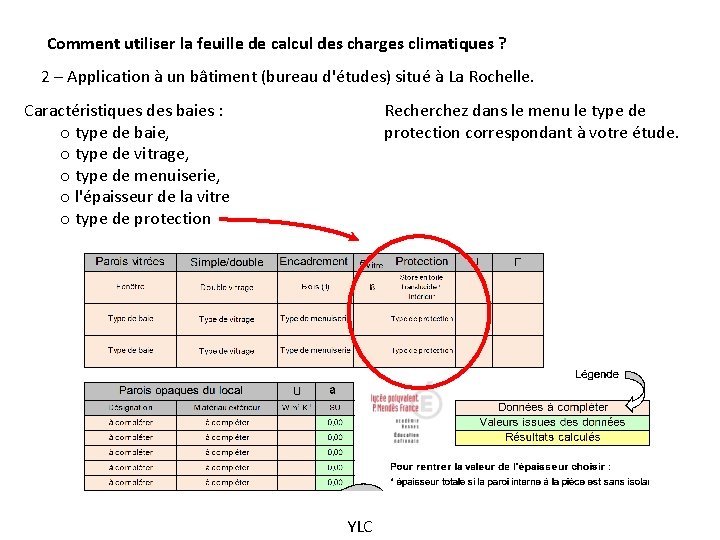

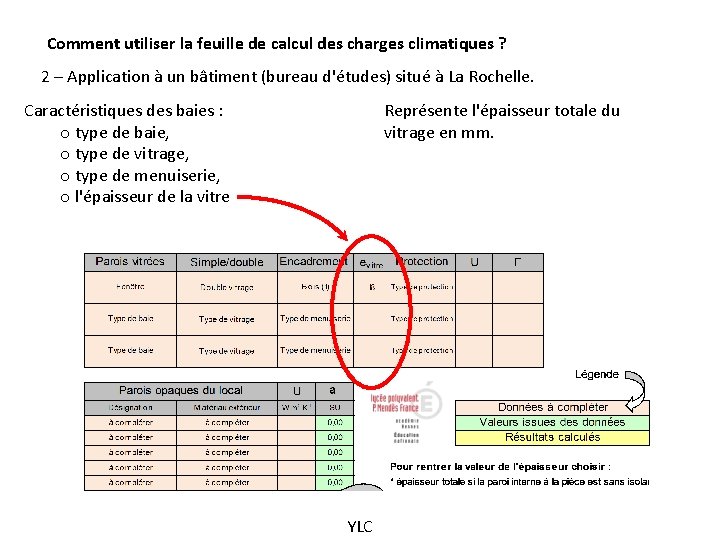

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Recherchez dans le menu le type de protection correspondant à votre étude. Caractéristiques des baies : o type de baie, o type de vitrage, o type de menuiserie, o l'épaisseur de la vitre o type de protection YLC

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques des baies : o type de baie, o type de vitrage, o type de menuiserie, o l'épaisseur de la vitre o type de protection, o le coefficient U et le facteur solaire Le coefficient U dépend du vitrage et de la menuiserie, il est donné dans le CCTP. Sans information vous le trouvez dans la méthode Porcher aux pages 11 et 12. YLC

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques des baies : o type de baie, o type de vitrage, o type de menuiserie, o l'épaisseur de la vitre o type de protection, o le coefficient U et le facteur solaire Le facteur solaire dépend de la protection du vitrage. Sans information vous le trouvez dans la méthode Porcher aux pages 11 à 13. Si il y a une protection, seul son "F" est à prendre en compte. YLC

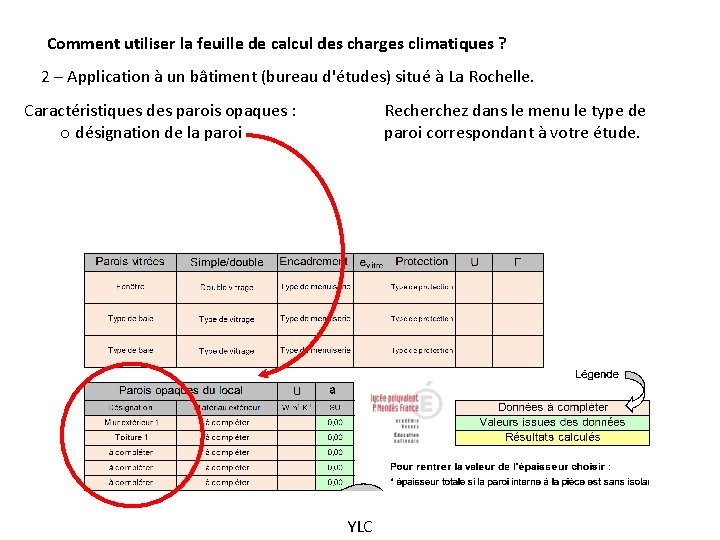

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques des parois opaques : o désignation de la paroi Recherchez dans le menu le type de paroi correspondant à votre étude. YLC

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques des parois opaques : o désignation de la paroi, o parement extérieur Recherchez dans le menu le type de parement extérieur correspondant à votre étude. Les valeurs d'émissivité apparaîtront automatiquement. YLC

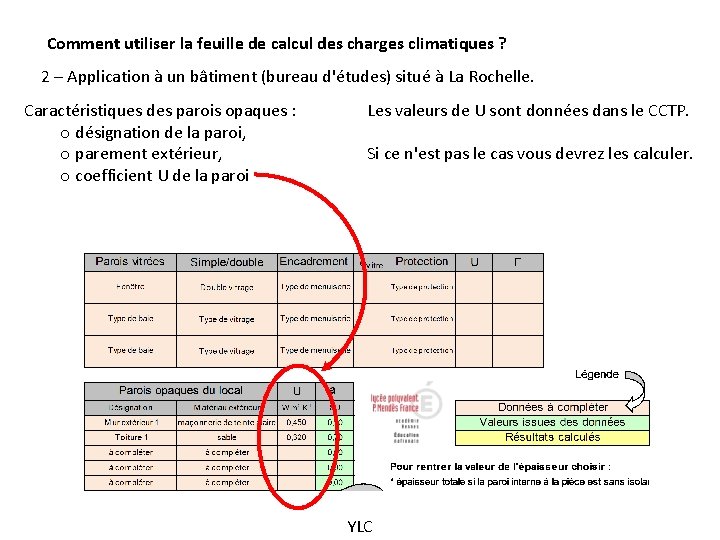

Comment utiliser la feuille de calcul des charges climatiques ? 2 – Application à un bâtiment (bureau d'études) situé à La Rochelle. Caractéristiques des parois opaques : o désignation de la paroi, o parement extérieur, o coefficient U de la paroi Les valeurs de U sont données dans le CCTP. Si ce n'est pas le cas vous devrez les calculer. YLC

Comment utiliser la feuille de calcul des charges climatiques ? 3 – Les erreurs courantes. Il ne faut en aucun cas mettre d'unité aux données. Il ne faut jamais déplacer des données. Lorsqu'une erreur apparait, revenez en arrière, ne cherchez pas à la corriger. Si des valeurs ne s'affichent pas, vérifiez que toutes les données de la page 1 sont bien remplies. YLC
