Calcolo delle requisiti acustici passivi degli edifici Caso

Calcolo delle requisiti acustici passivi degli edifici Caso studio Calcolo dei requisiti previsti dal DPCM 5/12/97 Secondo i metodi descritti dalle norme EN 12354 (parti 1 – 3) Simone Secchi - caso studio 1

Pianta del piano terra Individuazione dei campioni da verificare Simone Secchi - caso studio 2

Pianta del piano tipo Individuazione dei campioni da verificare R’w L’n, w D 2 m, n. T, w Simone Secchi - caso studio 3

Prospetto 1 D 2 m, n. T, w Simone Secchi - caso studio 4

Prospetto 2 Simone Secchi - caso studio 5

Prospetto 3 Simone Secchi - caso studio 6

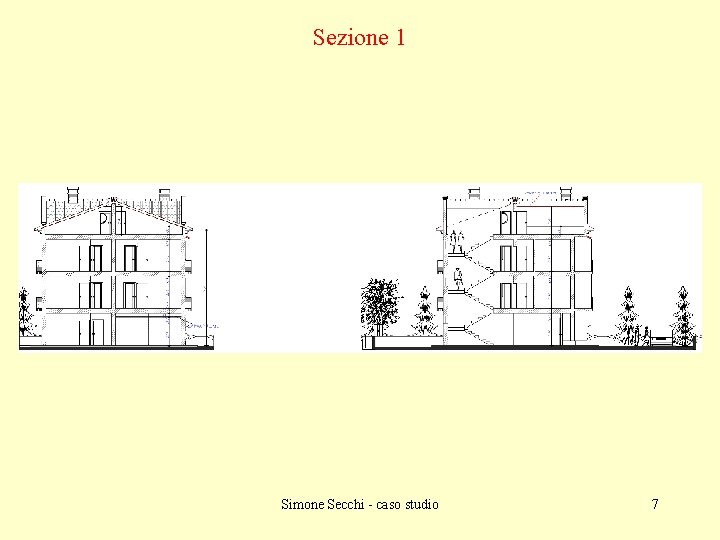

Sezione 1 Simone Secchi - caso studio 7

Sezione 2 Simone Secchi - caso studio 8

Calcolo dell’indice di valutazione del potere fonoisolante apparente R'w = Rw – CL 50 d. B Rw = CL = potere fonoisolante della partizione (parete o solaio, dedotto da misure di laboratorio o da stima teorica (d. B); contributo globale (peggiorativo) dovuto alla trasmissione sonora laterale (d. B) Simone Secchi - caso studio 9

Scelta della partizione interna Rw = 57 d. B Simone Secchi - caso studio 10

Calcolo semplificato della trasmissione sonora laterale (CL) (solo in assenza di strati di rivestimento di pareti o solai omogenei) Massa superficiale media delle strutture laterali (kg/m 2) 100 Mass a super ficial e della partiz ione (kg/m 2) 150 200 250 300 350 400 450 500 100 2. 5 150 1. 5 200 1. 0 250 0. 5 300 0. 5 350 0. 0 400 0. 0 450 0. 0 500 0. 0 4. 0 2. 5 1. 0 0. 5 5. 0 3. 5 2. 0 1. 5 1. 0 0. 5 6. 0 4. 5 3. 0 2. 5 2. 0 1. 5 1. 0 7. 0 5. 0 4. 0 3. 0 2. 5 2. 0 1. 5 1. 0 7. 5 6. 0 4. 5 3. 0 2. 5 2. 0 1. 5 8. 0 6. 5 5. 0 4. 0 3. 5 3. 0 2. 5 2. 0 8. 5 7. 0 5. 5 4. 0 3. 5 3. 0 2. 5 2. 0 9. 0 7. 5 6. 0 5. 0 4. 5 3. 0 2. 5 GIUNTI RIGIDI A CROCE Masse superficiali nel rapporto 1: 2, 3 Simone Secchi - caso studio 11

Calcolo dell’indice di valutazione del potere fonoisolante apparente R'w = 57 – 2, 5 = 54, 5 d. B Rw = CL = potere fonoisolante della partizione (da certificato); contributo globale dovuto alla trasmissione sonora laterale Simone Secchi - caso studio 12

Calcolo dell’indice di valutazione del livello di rumore da calpestio Ln, w = Indice di valutazione del livello normalizzato di rumore da calpestio (da dati sperimentali o da calcolo) Lw = Riduzione del livello per presenza di pavimenti galleggianti (d. B) K = Incremento del livello per trasmissione sonora laterale (d. B) Simone Secchi - caso studio 13

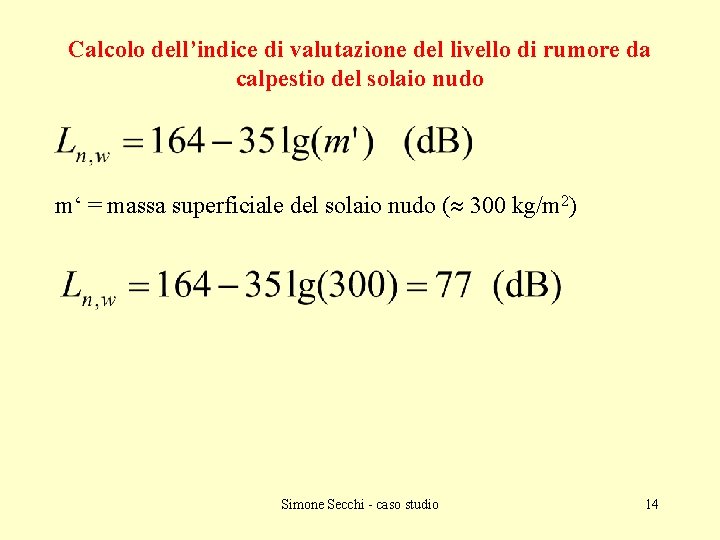

Calcolo dell’indice di valutazione del livello di rumore da calpestio del solaio nudo m‘ = massa superficiale del solaio nudo ( 300 kg/m 2) Simone Secchi - caso studio 14

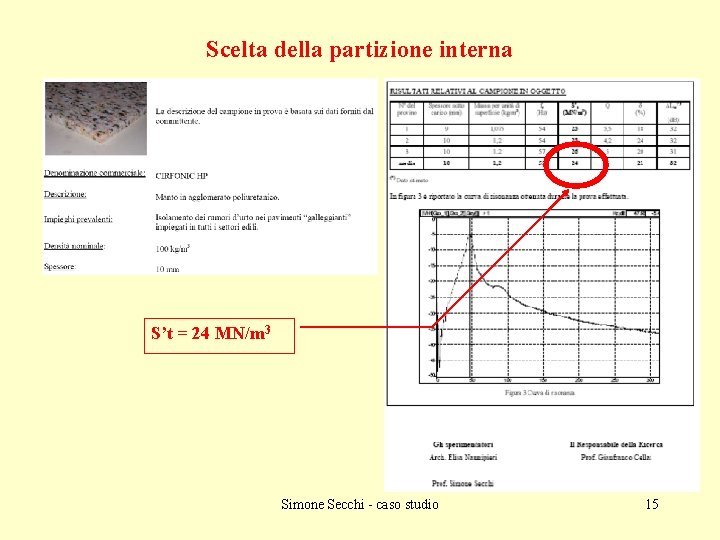

Scelta della partizione interna S’t = 24 MN/m 3 Simone Secchi - caso studio 15

Calcolo del contributo del pavimento galleggiante pavimentazione massetto strato elastico solaio intonaco f 0 = frequenza di risonanza del sistema pavimento galleggiante - solaio (Hz) s’ = rigidità dinamica sup. dello strato elastico del pavimento galleggiante (MN/m 3) m’ = massa superficiale del massetto del solaio (sopra lo strato elastico) (kg/m 2) Simone Secchi - caso studio 16

Calcolo semplificato della trasmissione laterale Simone Secchi - caso studio 17

Calcolo dell’indice di valutazione del livello di rumore da calpestio in opera Ln, w = Indice di valutazione del livello normalizzato di rumore da calpestio (da calcolo) Lw = Riduzione del livello per presenza di pavimenti galleggianti (d. B) K = Incremento del livello per trasmissione sonora laterale (d. B) Simone Secchi - caso studio 18

Calcolo dell’indice di valutazione dell’isolamento acustico di facciata Primo caso V = 35, 3 m 3 S = 9, 8 m 2 Smuro = 7, 9 m 2 Sfinestra = 1, 9 m 2 Lfs = 0 (d. B) Simone Secchi - caso studio 19

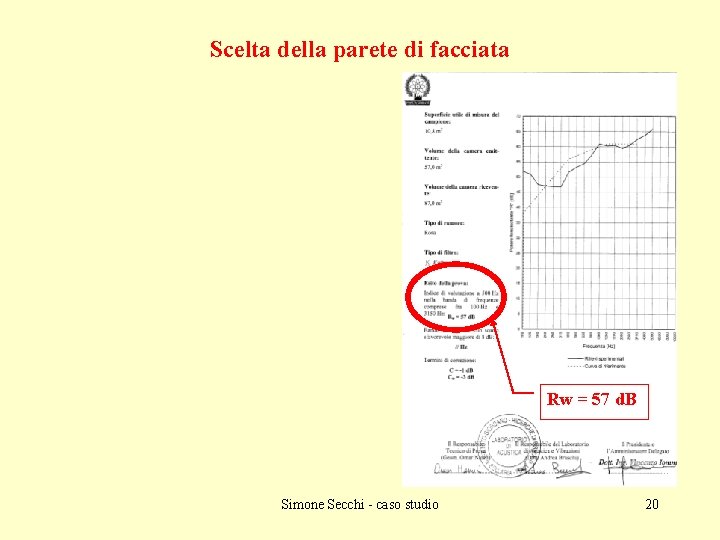

Scelta della parete di facciata Rw = 57 d. B Simone Secchi - caso studio 20

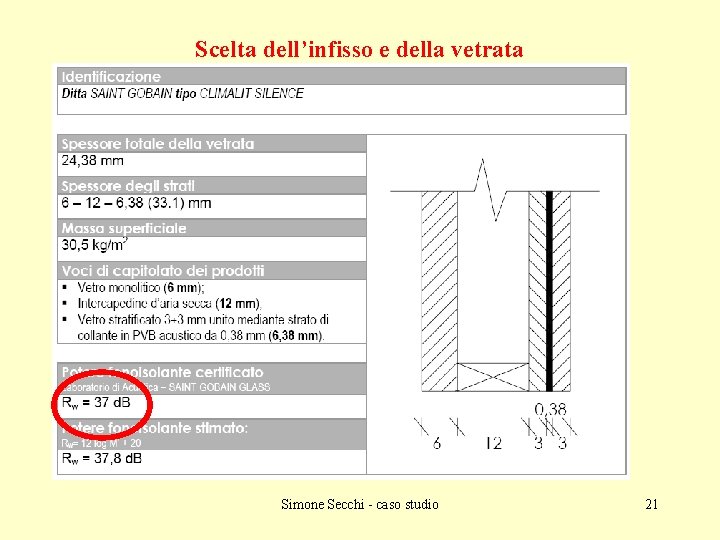

Scelta dell’infisso e della vetrata Simone Secchi - caso studio 21

Calcolo del potere fonoisolante apparente di facciata (1 caso) Ri = Potere fonoisolante degli elementi normali di facciata (parete ed infisso) (d. B) Dn, e, i = Isolamento acustico dei piccoli elementi di facciata (prese d’aria assenti) (d. B) S = Superficie della facciata vista dall'interno (9, 8 m 2) Rparete = Per l’assenza della striscia di materiale resiliente alla base della parete si assume: Rparete = 54 (d. B) Rinfisso = Per infisso di classe A 3 (maggiore tenuta all’aria si assume: Rinfisso = Rvetrata – 2 = 35 (d. B) Simone Secchi - caso studio 22

Dettaglio sezione 1 Coefficiente assorbimento acustico dell’intradosso del balcone w 0, 3 Altezza di vista della sorgente = 1, 6 m Line Simone Secchi - caso studio a di vista della sorg ente 23

Calcolo della differenza di livello per forma della facciata Simone Secchi - caso studio 24

Calcolo dell’indice di valutazione dell’isolamento acustico di facciata (primo caso) Simone Secchi - caso studio 25

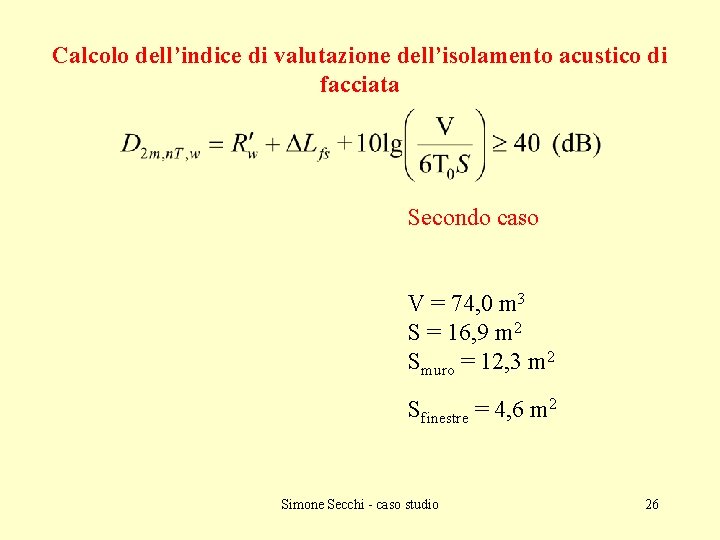

Calcolo dell’indice di valutazione dell’isolamento acustico di facciata Secondo caso V = 74, 0 m 3 S = 16, 9 m 2 Smuro = 12, 3 m 2 Sfinestre = 4, 6 m 2 Simone Secchi - caso studio 26

Scelta della presa d’aria del locale cottura Dne, w = 45 d. B Simone Secchi - caso studio 27

Calcolo del potere fonoisolante apparente di facciata (2° caso) Ri = Potere fonoisolante degli elementi normali di facciata (parete ed infisso) (d. B) Dn, e, i = Isolamento acustico dei piccoli elementi di facciata (Dne, w = 45 d. B) S = Superficie della facciata vista dall'interno (16, 9 m 2) Rparete = Per l’assenza della striscia di materiale resiliente alla base della parete si assume: Rparete = 54 (d. B) Rinfisso = Per infisso di classe A 3 (maggiore tenuta all’aria si assume: Rinfisso = Rvetrata – 2 = 35 (d. B) Simone Secchi - caso studio 28

Calcolo dell’indice di valutazione dell’isolamento acustico di facciata (secondo caso) Simone Secchi - caso studio 29
