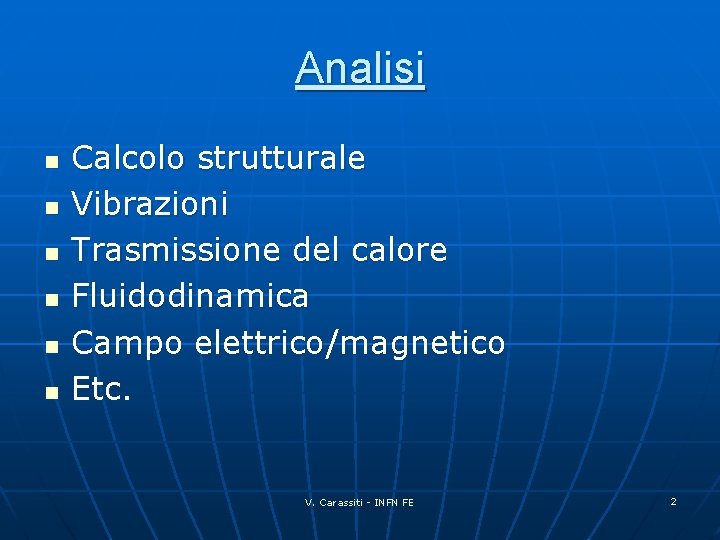

Analisi n n n Calcolo strutturale Vibrazioni Trasmissione del calore Fluidodinamica Campo elettrico/magnetico Etc. V. Carassiti - INFN FE 2

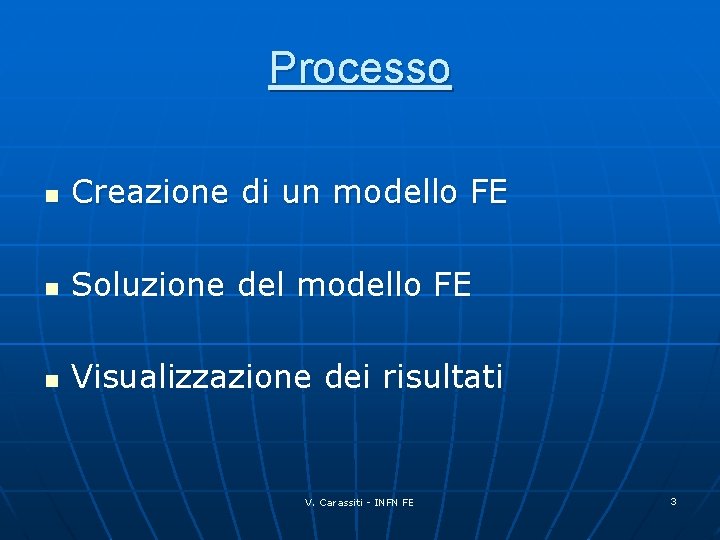

Processo n Creazione di un modello FE n Soluzione del modello FE n Visualizzazione dei risultati V. Carassiti - INFN FE 3

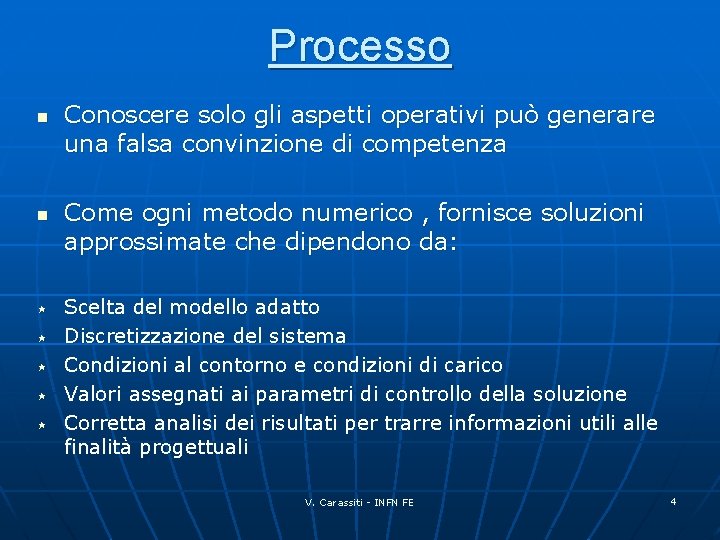

Processo n n Conoscere solo gli aspetti operativi può generare una falsa convinzione di competenza Come ogni metodo numerico , fornisce soluzioni approssimate che dipendono da: Scelta del modello adatto Discretizzazione del sistema Condizioni al contorno e condizioni di carico Valori assegnati ai parametri di controllo della soluzione Corretta analisi dei risultati per trarre informazioni utili alle finalità progettuali V. Carassiti - INFN FE 4

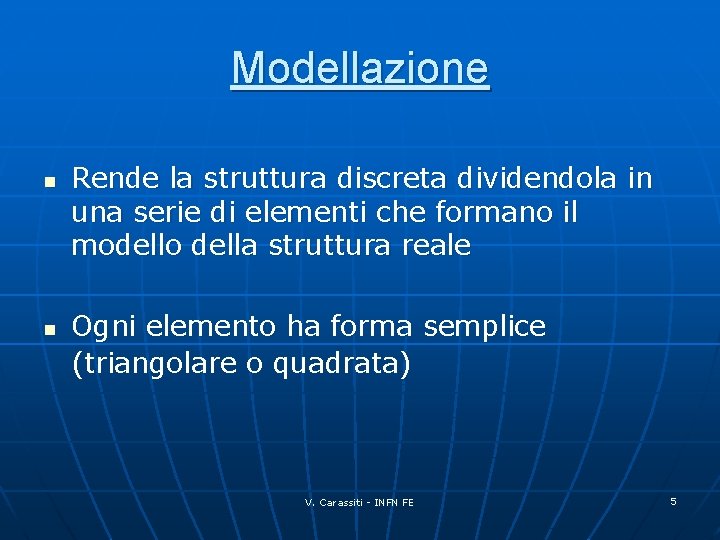

Modellazione n n Rende la struttura discreta dividendola in una serie di elementi che formano il modello della struttura reale Ogni elemento ha forma semplice (triangolare o quadrata) V. Carassiti - INFN FE 5

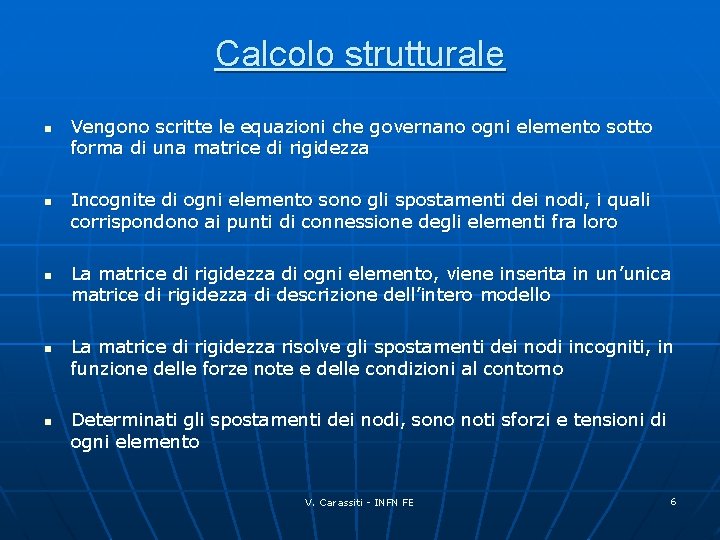

Calcolo strutturale n n n Vengono scritte le equazioni che governano ogni elemento sotto forma di una matrice di rigidezza Incognite di ogni elemento sono gli spostamenti dei nodi, i quali corrispondono ai punti di connessione degli elementi fra loro La matrice di rigidezza di ogni elemento, viene inserita in un’unica matrice di rigidezza di descrizione dell’intero modello La matrice di rigidezza risolve gli spostamenti dei nodi incogniti, in funzione delle forze note e delle condizioni al contorno Determinati gli spostamenti dei nodi, sono noti sforzi e tensioni di ogni elemento V. Carassiti - INFN FE 6
