CAD Konstruktive bung 1 Aufgabe 4 Konstruktion einer

CAD Konstruktive Übung 1 – Aufgabe 4 Konstruktion einer Presse für Ölsaaten Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 1

CAD Konstruktive Übung 1 – Aufgabe 4 Die Studenteninitiative „Biogene Treibstoffe“ Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Studentische Vereinigung „Biogene Treibstoffe“ Folien Nr. 2

CAD Konstruktive Übung 1 – Aufgabe 4 Wer sind wir? § 40 Studierende (Bioings, Maschbauer und Wi. Ings) § Ziele: - Herstellung und Optimierung von biogenen Treibstoffen - Optimierung dezentraler Ölpressen § Kontakt: - Email: info@biogene-treibstoffe. de (Infos zur Initiative) oelpresse@biogene-treibstoffe. de (Fragen zur Ölpresse) - URL: www. biogene-treibstoffe. de Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Studentische Vereinigung „Biogene Treibstoffe“ Folien Nr. 3

CAD Konstruktive Übung 1 – Aufgabe 4 Verwendungsmöglichkeiten des gepressten Pflanzenöls. Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Studentische Vereinigung „Biogene Treibstoffe“ Folien Nr. 4

CAD Konstruktive Übung 1 – Aufgabe 4 Einbettung einer Ölpresse in eine Ölproduktionsanlage, schematisch. Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Studentische Vereinigung „Biogene Treibstoffe“ Folien Nr. 5

CAD Konstruktive Übung 1 – Aufgabe 4 Unsere Anforderungen § Hohe Ausbeute an Pflanzenöl. § Presskuchen als Futtermittel oder als Brennstoff. § Kontinuierlich einstellbarer Betriebsdruck. § Fertigung in Einzel- oder Kleinserie. § Kostengünstige Produktion. § Wartungsarm. Bitte kontaktieren Sie keine Hersteller von Ölpressen! Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Studentische Vereinigung „Biogene Treibstoffe“ Folien Nr. 6

CAD Konstruktive Übung 1 – Aufgabe 4 Funktionsprinzip § Trichter führt Ölsaat zu, § Schnecke fördert Körner, , § Schnecke presst Öl aus, § Öl tritt seitlich aus, § Presskuchen tritt über Düse aus. Weitere neue, innovative Lösungen sind gesucht! Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Studentische Vereinigung „Biogene Treibstoffe“ Folien Nr. 7

CAD Konstruktive Übung 1 – Aufgabe 4 Schrägkugellager Prinzipskizze der zu konstruierenden Ölpresse Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 8

CAD Konstruktive Übung 1 – Aufgabe 4 Schrägkugellager § Zur Aufnahme der Axialkräfte an der Presswelle. § Verwendung als Festlager. Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 9

CAD Konstruktive Übung 1 – Aufgabe 4 Pressschnecke Förderrinne § Zum mechanischen Pressen der Ölsaaten. Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 10

CAD Konstruktive Übung 1 – Aufgabe 4 Düse PTFE-Dichtring Fläche für Schlüssel § Ermöglicht den Presskuchenaustritt. § Ermöglicht kontinuierliches Einstellen des Querschnitts. Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 11

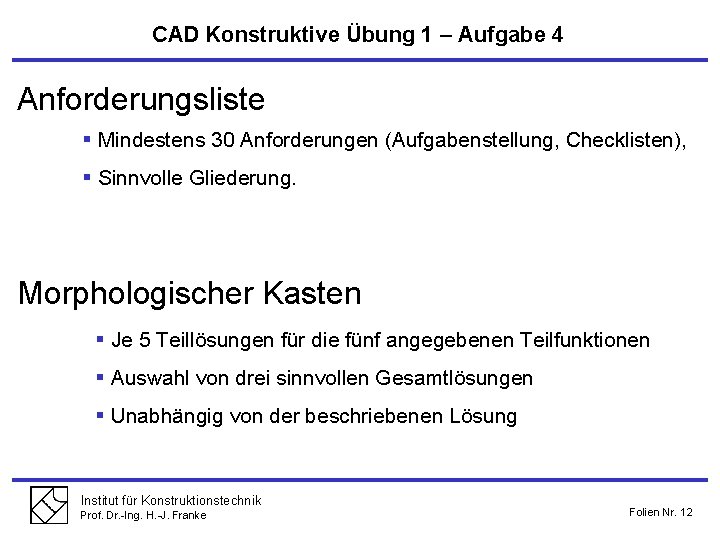

CAD Konstruktive Übung 1 – Aufgabe 4 Anforderungsliste § Mindestens 30 Anforderungen (Aufgabenstellung, Checklisten), § Sinnvolle Gliederung. Morphologischer Kasten § Je 5 Teillösungen für die fünf angegebenen Teilfunktionen § Auswahl von drei sinnvollen Gesamtlösungen § Unabhängig von der beschriebenen Lösung Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 12

CAD Konstruktive Übung 1 – Aufgabe 4 Gesamtzeichnung § Normgerecht. § Vollschnitt. § Maßstab 1: 1. § Millimeterpapier DIN A 3. § Alle erforderlichen Ansichten. § Stückliste zur Gesamtzeichnung erstellen (Positionsnummern). § Ölpresse nach der gegebenen Prinzipskizze. Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 13

CAD Konstruktive Übung 1 – Aufgabe 4 Hinweise zur Konstruktion § Die Konstruktion soll funktionsfähig sein. § Alle Teile sollen herstellbar und montierbar sein. § Konstruieren Sie kostengünstig. § Benutzen Sie bei Drehdurchführungen Radialwellendichtringe. § Sämtliche Lagerungen als Fest-Los-Lagerung. § Welle-Nabe Verbindungen formschlüssig. § Getriebegehäuse als Gusskonstruktion. § Kraftflussgerechte Gestaltung. Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 14

CAD Konstruktive Übung 1 – Aufgabe 4 e t k un P r e d % 0 1 h t c n r m e u a h d s e e g n i g e n s l l e r In a o l n r e e n v n r e l kö h e f m r Fo Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Folien Nr. 15

CAD Konstruktive Übung 1 – Aufgabe 4 Aufgabenstellung und Zeitplan Ausgabe: 11. 01. 2006 1) Anforderungsliste: mind. 30 Anforderungen 2) Morphologischer Kasten: 5 Teilfunktionen x 5 Teillösungen 3) Normgerechte Gesamtzeichnung: Millimeterpapier DIN A 3 16. 01. 23. 01. 30. 01. Testat: 06. 02. 2006 06. 02. 4) Überarbeiten der Ausarbeitungen 5) Stückliste 6) Abgabe: Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke 14. 02. 2006 Folien Nr. 16

CAD Konstruktive Übung 1 – Aufgabe 4 Wir treffen uns am Mittwoch, den 18. Januar 2006, um 19 Uhr im Institut für Chemische und Thermische Verfahrenstechnik (Langer Kamp 7) Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Studentische Vereinigung „Biogene Treibstoffe“ Folien Nr. 17

CAD Konstruktive Übung 1 – Aufgabe 4 Viel Spaß bei der Bearbeitung!!! Institut für Konstruktionstechnik Prof. Dr. -Ing. H. -J. Franke Studentische Vereinigung „Biogene Treibstoffe“ Folien Nr. 18
