CAD Computer aided design CAD vs Dibujo tradicional
CAD Computer aided design
CAD vs. Dibujo tradicional Es portable y editable con mucha rapidez, pudiéndose cambiar de escala rápidamente. Se ahorra tiempo y es más sencillo. Permite intercambiar información no solo por papel, sino mediante archivos. Exportar e importar archivos de todo tipo. Herramientas para que el documento en papel sea perfecto. Dibujar tanto en 3 D como en 2 D: a partir del dibujo en 2 D mas rápido que dibujar un isométrico. Menor tiempo de trabajo: productividad al dibujar.
CAD vs. Dibujo tradicional El programa tiene un costo elevado, debido a su licencia. Saber usar en plenitud el software requiere mucho tiempo ya que hay infinidad de funciones. Se requiere una computadora potente para trabajar con velocidad de procesamiento, y un espacio alto en el disco duro.
Características Diseño 3 D en forma más rápida y en aplicaciones directas
Características Ensamblaje de piezas (unión de piezas bajo ciertas condiciones de posición).
Características Asociatividad de los dibujos elaborados en 2 D y 3 D.
Características Diseño compartido a través de redes.

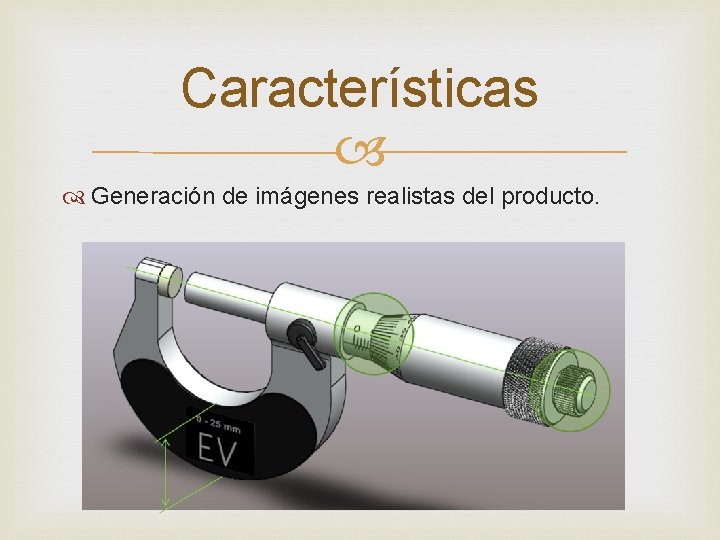

Características Generación de imágenes realistas del producto.

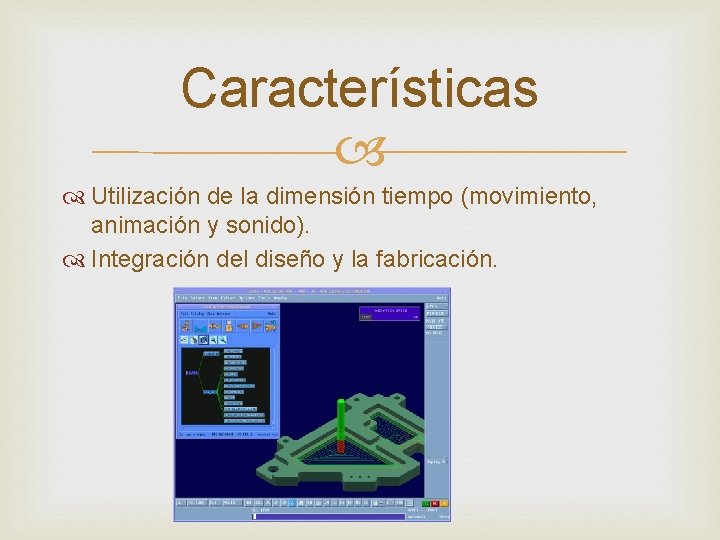

Características Utilización de la dimensión tiempo (movimiento, animación y sonido). Integración del diseño y la fabricación.
Características Sin ayuda del ordenador Diseño de piezas Definición de conjuntos Generación de planos Diseño del proceso de fabricación Con ayuda del ordenador Diseño de piezas Definición de conjuntos Generación de planos Diseño del proceso de fabricación Cuanto más parametrizable sea el producto, más rendimiento se obtiene del programa.
Programas de CAD Autocad, Archicad, 3 D Max, Microstation, Vectorworks, Allycad, Bricscad, Cad X 11, Cadkey, Cadra, Designcad, Craftsight, Gstarcad, Intellicad, Progecad, Sketch up, Turbocad, Zwcad, BRLcad, Fandango, Gcad, GNU cad, Leocad, Powercad, Phytoncad, Qcad, Freecad, Librecad, Sagcad, etc… Los programas de CAD actuales son todos paramétricos, esto significa que pueden ser modificados variando sus parámetros sin necesidad de rehacer el grafico o dibujo. Entre los programas paramétricos mas usuales están: Inventor, Pro/ingeneer, Solid Work, Solid Edge, Catia, Parasolid, Medusa, y otros.
