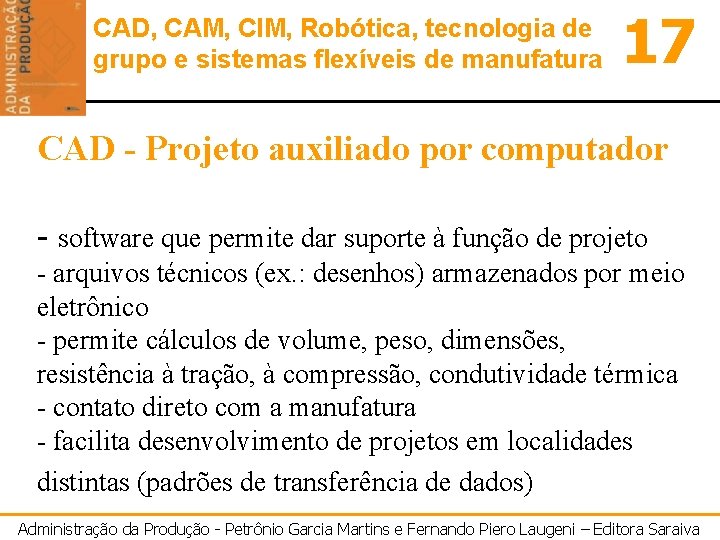

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 CAD - Projeto auxiliado por computador - software que permite dar suporte à função de projeto - arquivos técnicos (ex. : desenhos) armazenados por meio eletrônico - permite cálculos de volume, peso, dimensões, resistência à tração, à compressão, condutividade térmica - contato direto com a manufatura - facilita desenvolvimento de projetos em localidades distintas (padrões de transferência de dados) Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

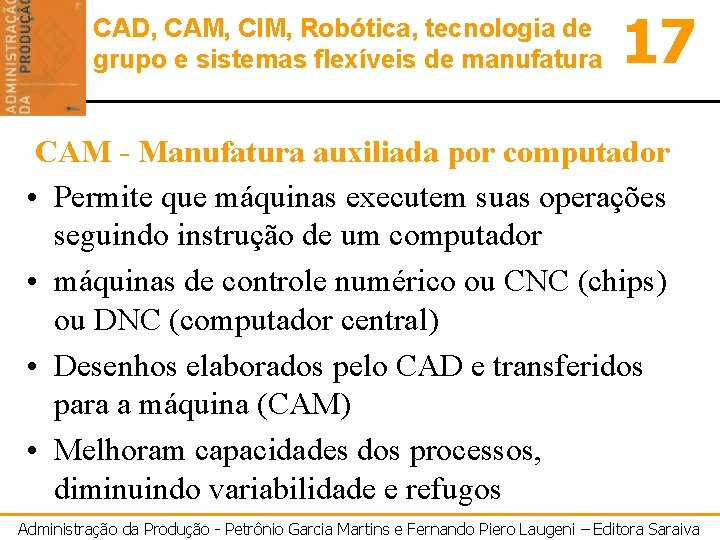

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 CAM - Manufatura auxiliada por computador • Permite que máquinas executem suas operações seguindo instrução de um computador • máquinas de controle numérico ou CNC (chips) ou DNC (computador central) • Desenhos elaborados pelo CAD e transferidos para a máquina (CAM) • Melhoram capacidades dos processos, diminuindo variabilidade e refugos Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

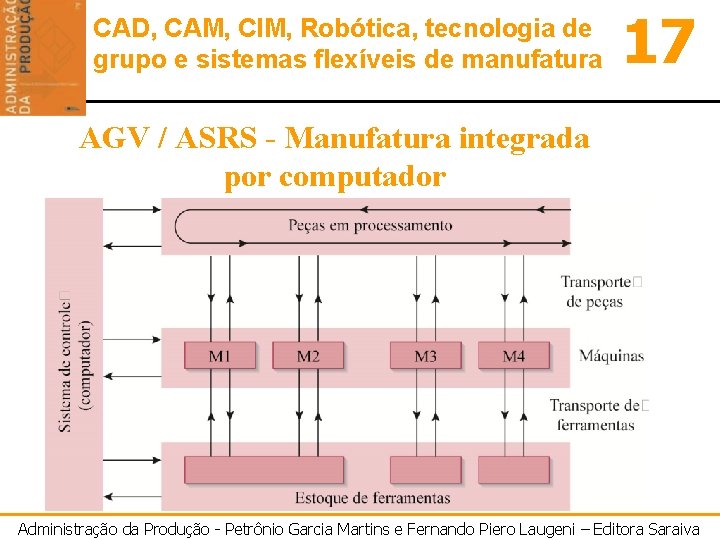

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 AGV / ASRS - Manufatura integrada por computador Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

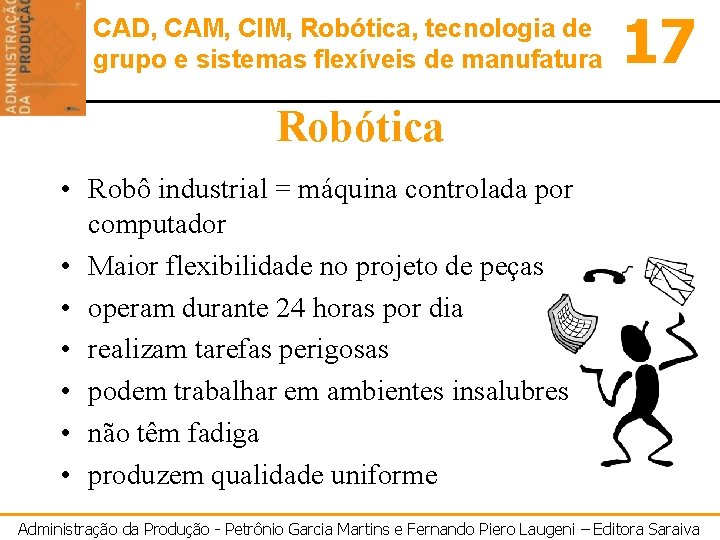

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Robótica • Robô industrial = máquina controlada por computador • Maior flexibilidade no projeto de peças • operam durante 24 horas por dia • realizam tarefas perigosas • podem trabalhar em ambientes insalubres • não têm fadiga • produzem qualidade uniforme Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

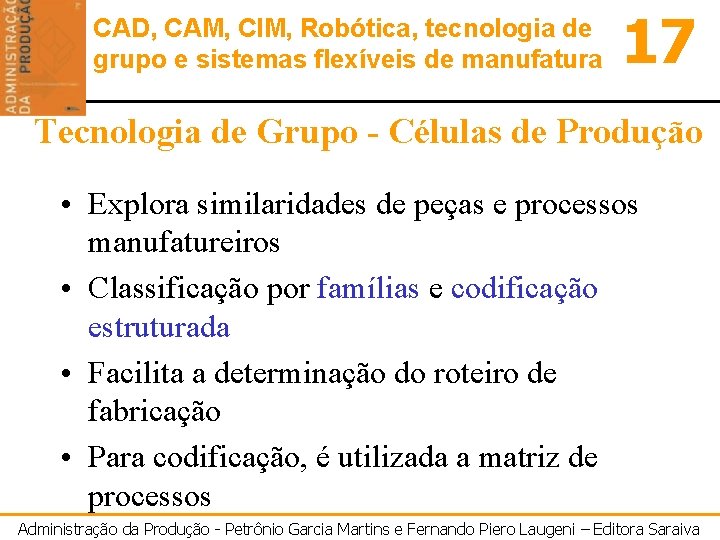

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Tecnologia de Grupo - Células de Produção • Explora similaridades de peças e processos manufatureiros • Classificação por famílias e codificação estruturada • Facilita a determinação do roteiro de fabricação • Para codificação, é utilizada a matriz de processos Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

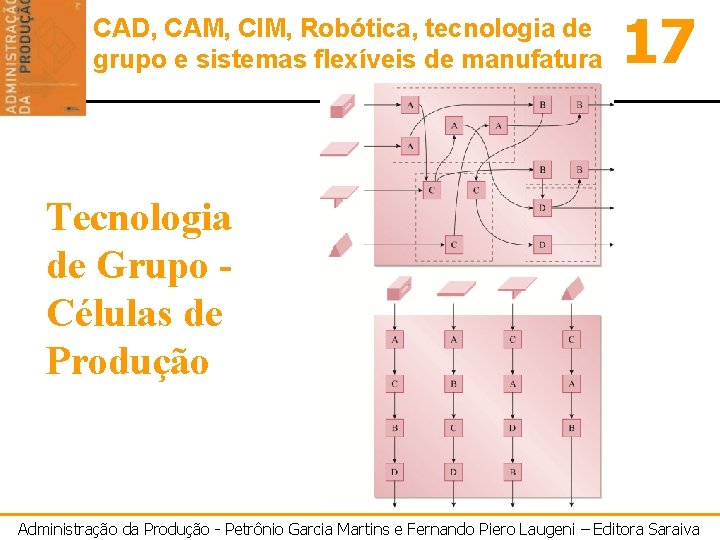

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Tecnologia de Grupo Células de Produção Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

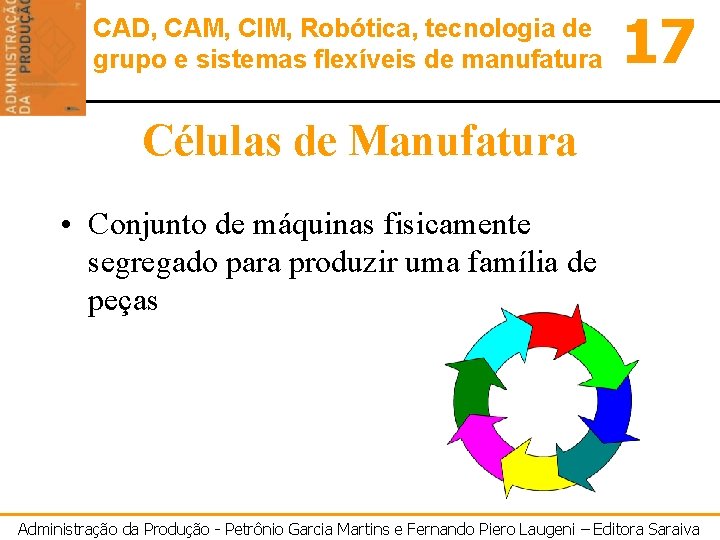

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Células de Manufatura • Conjunto de máquinas fisicamente segregado para produzir uma família de peças Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

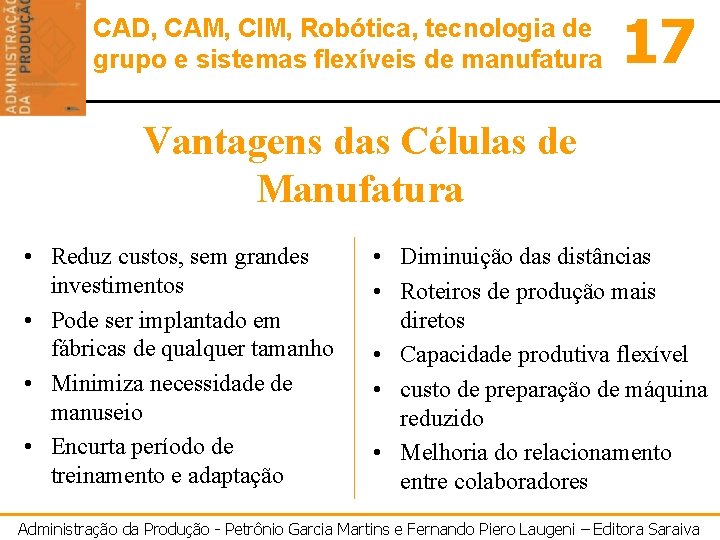

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Vantagens das Células de Manufatura • Reduz custos, sem grandes investimentos • Pode ser implantado em fábricas de qualquer tamanho • Minimiza necessidade de manuseio • Encurta período de treinamento e adaptação • Diminuição das distâncias • Roteiros de produção mais diretos • Capacidade produtiva flexível • custo de preparação de máquina reduzido • Melhoria do relacionamento entre colaboradores Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Desvantagens das células de Manufatura • Back up de célula • Máquinas duplas em células diferentes • Utilização de máquinas pode ser menor no layout funcional • flexibilidade da célula na relação ao volume / mix pode ser limitada, levando a baixas eficiências de balanceamento Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

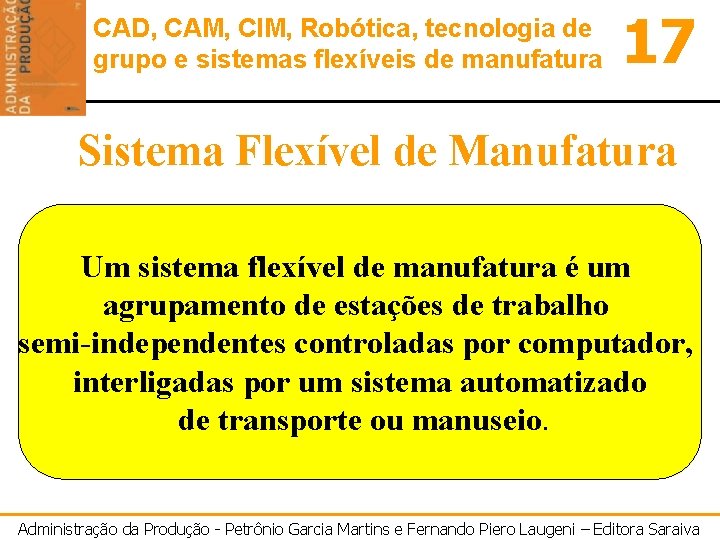

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Sistema Flexível de Manufatura Um sistema flexível de manufatura é um agrupamento de estações de trabalho semi-independentes controladas por computador, interligadas por um sistema automatizado de transporte ou manuseio. Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

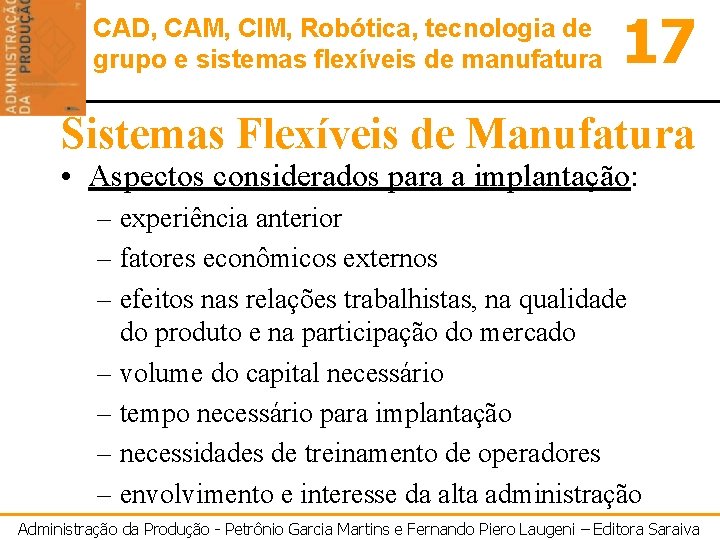

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Sistemas Flexíveis de Manufatura • Aspectos considerados para a implantação: – experiência anterior – fatores econômicos externos – efeitos nas relações trabalhistas, na qualidade do produto e na participação do mercado – volume do capital necessário – tempo necessário para implantação – necessidades de treinamento de operadores – envolvimento e interesse da alta administração Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

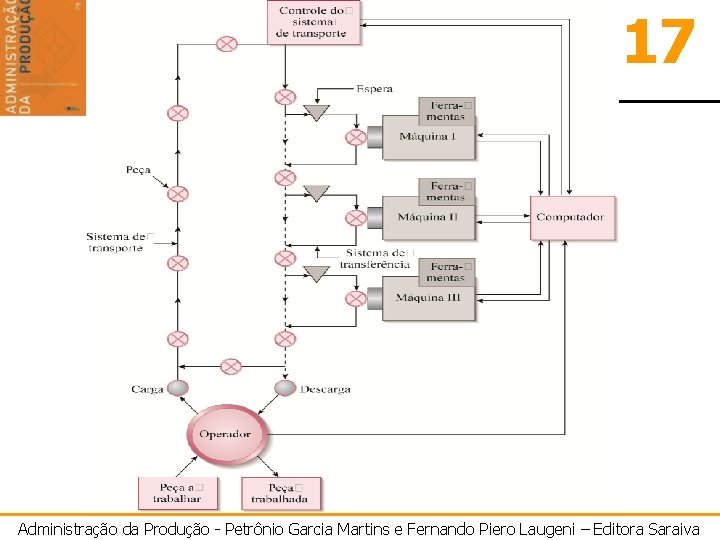

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva

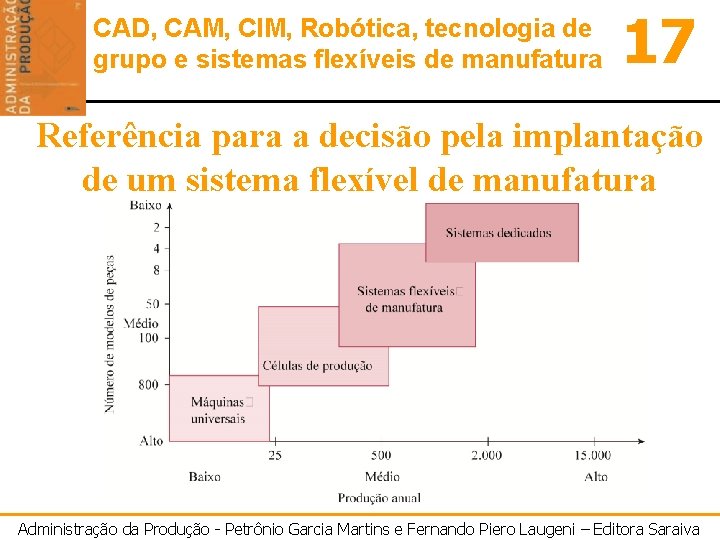

CAD, CAM, CIM, Robótica, tecnologia de grupo e sistemas flexíveis de manufatura 17 Referência para a decisão pela implantação de um sistema flexível de manufatura Administração da Produção - Petrônio Garcia Martins e Fernando Piero Laugeni – Editora Saraiva
