Cabo Coaxial v v Cabo Coaxial Fino; Cabo Coaxial Grosso.

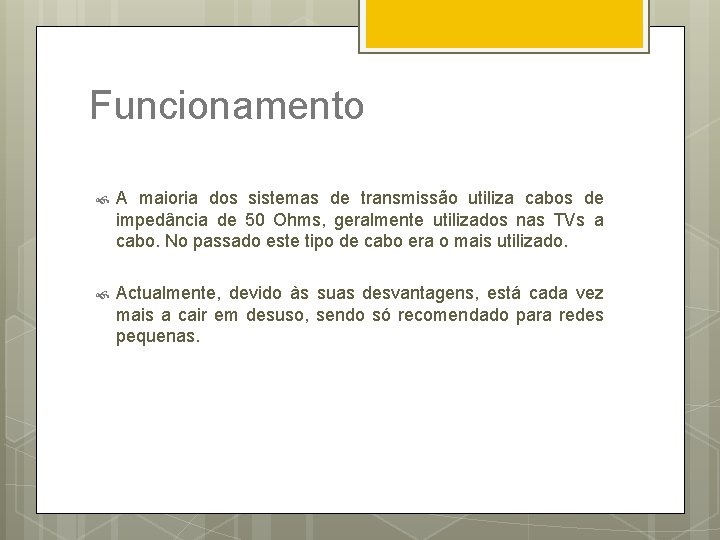

Funcionamento A maioria dos sistemas de transmissão utiliza cabos de impedância de 50 Ohms, geralmente utilizados nas TVs a cabo. No passado este tipo de cabo era o mais utilizado. Actualmente, devido às suas desvantagens, está cada vez mais a cair em desuso, sendo só recomendado para redes pequenas.

Tipos: Coaxial Fino (10 base 2) Fig. 1 - Cabo Coaxial 10 base 2 Este tipo de cabo coaxial é o mais utilizado. É chamado “fino” porque a seu diâmetro do cabo é menor que o cabo coaxial grosso. “ 10” significa taxa de transferência de 10 Mbps e “ 2” a extensão máxima de cada segmento de rede.

Tipos: Coaxial Fino (10 base 2) (cont. ) Características do cabo coaxial fino: • Utilizam a especificação RG-58 A/U; • Cada segmento de rede pode ter, no máximo, 185 metros; • Cada segmento pode ter, no máximo, 30 nós; • Distância mínima de 0, 5 metros entre cada nó da rede; • Utilizado com conector BNC

Tipos: Coaxial Fino (10 base 2) (cont. ) Conectores e Terminador:

Tipos: Coaxial Grosso (10 base 5) Este tipo de cabo coaxial é pouco utilizado. É também chamado “Thick Ethernat”ou 10 base 5. Analogamente ao 10 base 2, 10 base 5 significa 10 Mbps de taxa de tranferência e cada segmento da rede pode ter até 500 metros de comprimento. É conectado à placa de rede através de um transceiver.

Tipos: Fig. 2 - Cabo Coaxial 10 base 5

Tipos Coaxial Grosso (10 base 5) (cont. ) Características do cabo coaxial grosso: • • • Especificação RG-213 A/U; Cada segmento de rede pode ter, no máximo, 500 metros; Cada segmento pode ter, no máximo, 100 nós; Distância mínima de 2, 5 metros entre todos os nós da rede; Utilizado com transceiver.

Tipos: Coaxial Grosso (10 base 5) (cont. ) Conectores :

Cabos de Par Entrançado v v v Com Blindagem; Sem Blindagem; Cabos STP e UTP.

Cabos de Par Entrançado Existem basicamente dois tipos de cabo par trançado Os Cabos sem blindagem chamados de UTP (Unshielded Twisted Pair) e os blindados conhecidos como STP (Shielded Twisted Pair). A única diferença entre eles é a existência de uma malha (blindagem) no cabo com blindagem, que ajuda a diminuir a interferência electromagnética e, com isso, aumentar a taxa de transferência obtida na prática.

Cabos de Par Entrançado Fig. 3 – Par Trançado sem Blindagem (UTP) Fig. 4 – Par Trançado com Blindagem (STP)

Cabos de Par Entrançado Cabos UTP Este cabo é o mais utilizado em redes. O cabo UTP é de fácil manuseio, instalação e permite taxas de transmissão até 100 Mbps com a utilização do cabo CAT 5. Funcionamento: Um par de fios torcidos cria uma espira virtual com capacitância e indutância, suficientes para ir cancelando o ruído externo através das suas múltiplas espiras, ou seja, o campo magnético formado pela espira X, é inverso da espira Y, e assim por diante. Se num dado momento o cabo sofrer uma interferência, esta será anulada na inversão dos polos das espiras.

Cabo UTP

Cabos de Par Entrançado Cabos STP Um cabo STP, além de possuir uma malha blindada global que confere uma maior imunidade às interferências externas electromagnética/radiofrequência, possui uma blindagem interna envolvendo cada par trançado componente do cabo cujo objectivo é reduzir a diafonia. Um cabo STP geralmente possui dois pares trançados blindados, uma impedância característica de 150 Ohms e pode alcançar uma largura de banda de 300 MHz em 100 metros de cabo.

Cabo STP

Categorias

Cabos Ópticos v v Grandes Distâncias; Pequenas Distâncias.

Cabo de Fibra Óptica O cabo de fibra óptica é formado por um núcleo extremamente fino de vidro. Uma nova cobertura de fibra de vidro, bem mais grossa envolve e protege o núcleo. Em seguida temos uma camada de plástico protectora chamada de cladding, uma nova camada de isolamento e finalmente uma capa externa chamada bainha.

Cabos de Fibra Óptica A transmissão de dados por fibra óptica é realizada pelo envio um sinal de luz codificado, dentro do domínio de frequência infravermelho a uma velocidade de 10 a 15 MHz. As fontes transmissão de luz podem ser díodos emissores de luz (LED) lasers semicondutores. de do de ou O cabo de fibra óptica pode ser utilizado tanto em ligações ponto a ponto quanto em ligações multímodo. A fibra óptica permite a transmissão de muitos canais de informação de forma simultânea pelo mesmo cabo.

Tipos de fibras As fibras ópticas podem ser basicamente de dois modos: Monomodo: Permite o uso de apenas um sinal de luz pela fibra. Dimensões menores que os outros tipos de fibras. Maior banda passante por ter menor dispersão. Geralmente é usado laser como fonte de geração de sinal. Multimodo: Permite o uso de fontes luminosas de baixa ocorrência tais como LEDs (mais baratas). Diâmetros grandes facilitam o acoplamento de fontes luminosas e requerem pouca precisão nos conectores. Muito usado para curtas distâncias pelo preço e facilidade de implementação pois a longa distância tem muita perda.

Vantagens dos Cabos Ópticos em relação aos Cabos Entrançados

Vantagens dos Cabos Ópticos em relação aos Cabos Entrançados A fibra óptica tem inúmeras vantagens sobre os condutores de cobre, sendo as principais: 1. Maior alcance ; 2. Maior velocidade ; 3. Imunidade a interferências electromagnéticas ; Ao contrário dos cabos coaxiais e de par trançado, que nada mais são do que fios de cobre que transportam sinais eléctricos, a fibra óptica transmite luz e por isso é totalmente imune a qualquer tipo de interferência electromagnética. Além disso, como os cabos são feitos de plástico e fibra de vidro (ao invés de metal), são resistentes à corrosão.
