CABLEADO ESTRUCTURA CABLEADO HORIZONTAL se extiende desde el

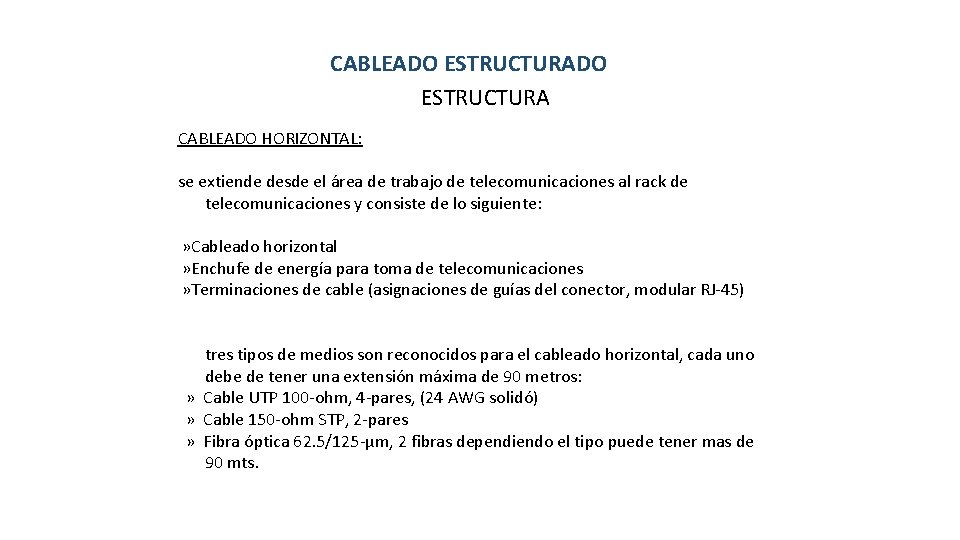

CABLEADO ESTRUCTURA CABLEADO HORIZONTAL: se extiende desde el área de trabajo de telecomunicaciones al rack de telecomunicaciones y consiste de lo siguiente: » Cableado horizontal » Enchufe de energía para toma de telecomunicaciones » Terminaciones de cable (asignaciones de guías del conector, modular RJ-45) tres tipos de medios son reconocidos para el cableado horizontal, cada uno debe de tener una extensión máxima de 90 metros: » Cable UTP 100 -ohm, 4 -pares, (24 AWG solidó) » Cable 150 -ohm STP, 2 -pares » Fibra óptica 62. 5/125 -µm, 2 fibras dependiendo el tipo puede tener mas de 90 mts.

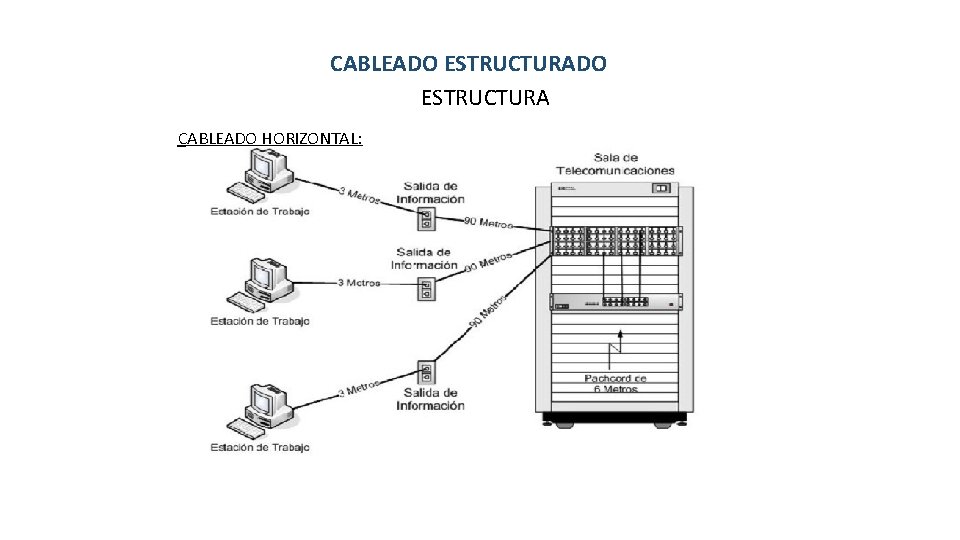

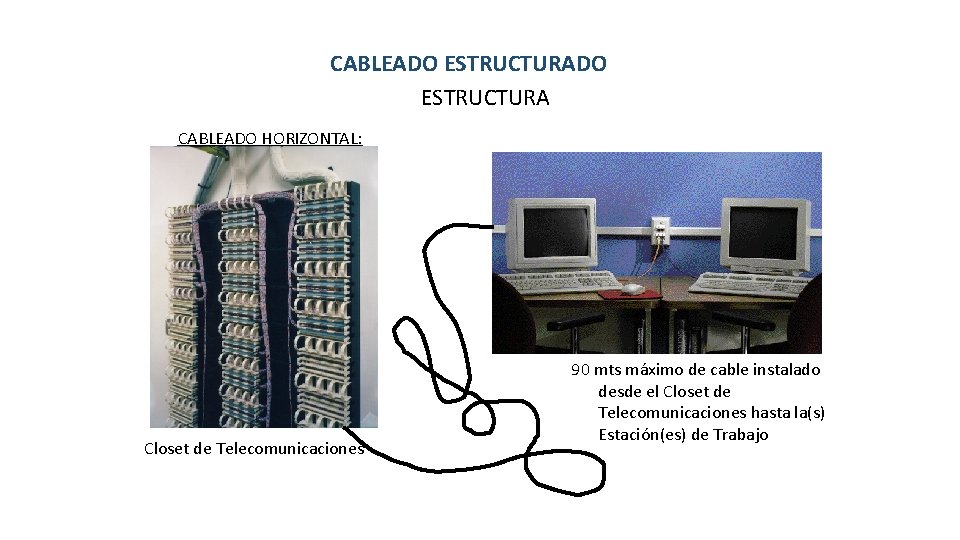

CABLEADO ESTRUCTURA CABLEADO HORIZONTAL: AT Closet de Telecomunicaciones AT 90 mts máximo de cable instalado desde el Closet de Telecomunicaciones hasta la(s) Estación(es) de Trabajo
CABLEADO ESTRUCTURA CABLEADO HORIZONTAL: AT AT

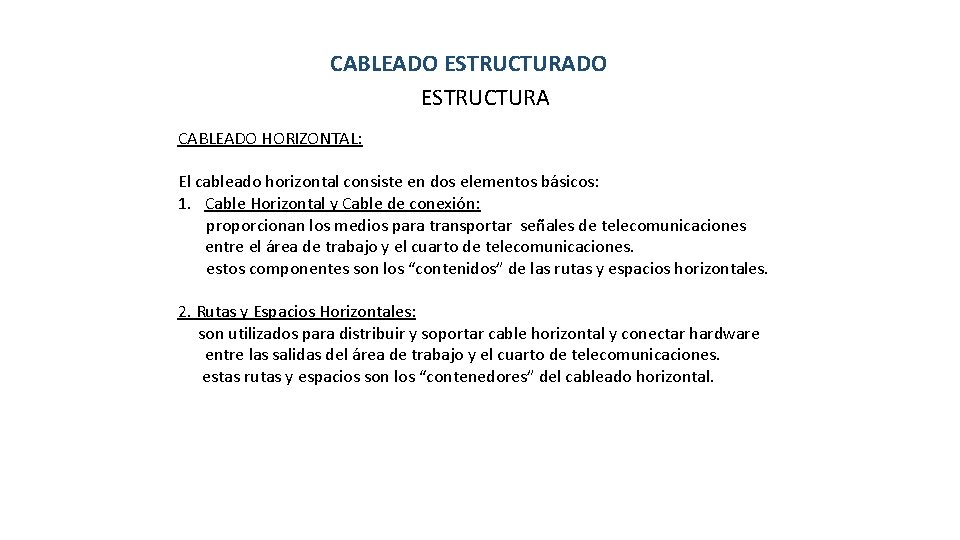

CABLEADO ESTRUCTURA CABLEADO HORIZONTAL: El cableado horizontal consiste en dos elementos básicos: AT 1. Cable Horizontal y Cable de conexión: proporcionan los medios para transportar señales de telecomunicaciones entre el área de trabajo y el cuarto de telecomunicaciones. estos componentes son los “contenidos” de las rutas y espacios horizontales. 2. Rutas y Espacios Horizontales: son utilizados para distribuir y soportar cable horizontal y conectar hardware entre las salidas del área de trabajo y el cuarto de telecomunicaciones. estas rutas y espacios son los “contenedores” del cableado horizontal.
CABLEADO ESTRUCTURA CABLEADO HORIZONTAL: El cableado horizontal debe incluir: * Las salidas (cajas, placas, conectores) de telecomunicaciones en el área de trabajo. * Cables y conectores de transicion instalados entre las salidas del área de trabajo y el cuarto de telecomunicaciones. * Pach pannel y pach cord utilizados para configurar las conexiones del cableado horizontal en el cuarto de telecomunicaciones.

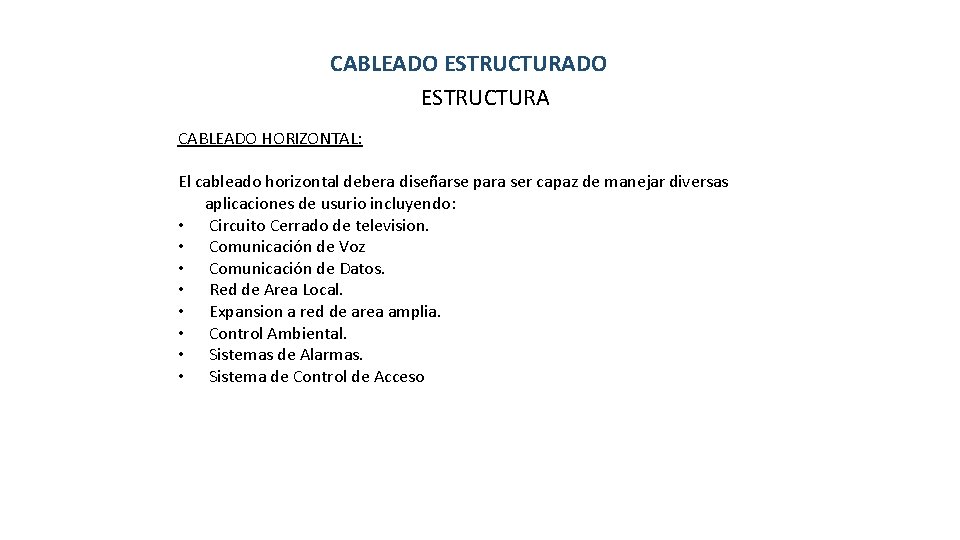

CABLEADO ESTRUCTURA CABLEADO HORIZONTAL: El cableado horizontal debera diseñarse para ser capaz de manejar diversas aplicaciones de usurio incluyendo: • Circuito Cerrado de television. • Comunicación de Voz • Comunicación de Datos. • Red de Area Local. • Expansion a red de area amplia. • Control Ambiental. • Sistemas de Alarmas. • Sistema de Control de Acceso
CABLEADO ESTRUCTURA CABLEADO HORIZONTAL:
CABLEADO ESTRUCTURA CABLEADO HORIZONTAL: Los tres tipos de cables reconocidos por la ANSI/TIA/EIA – 568ª para distribucion horizontal son: • Cable utp de 100 Ohmios • Cable stp de 100 ohmios. • Fibra optica multimodo de 62. 5/125 micras. No se permiten puentes, derivaciones y empalmes a lo largo de todo el cableado horizontal. Se debe considerar su proximidad con el cableado electrico que genera altos niveles de interferencia electromagnetica (cuyas limitaciones se encuentran en la norma ANSI/TIA/EIA – 569)

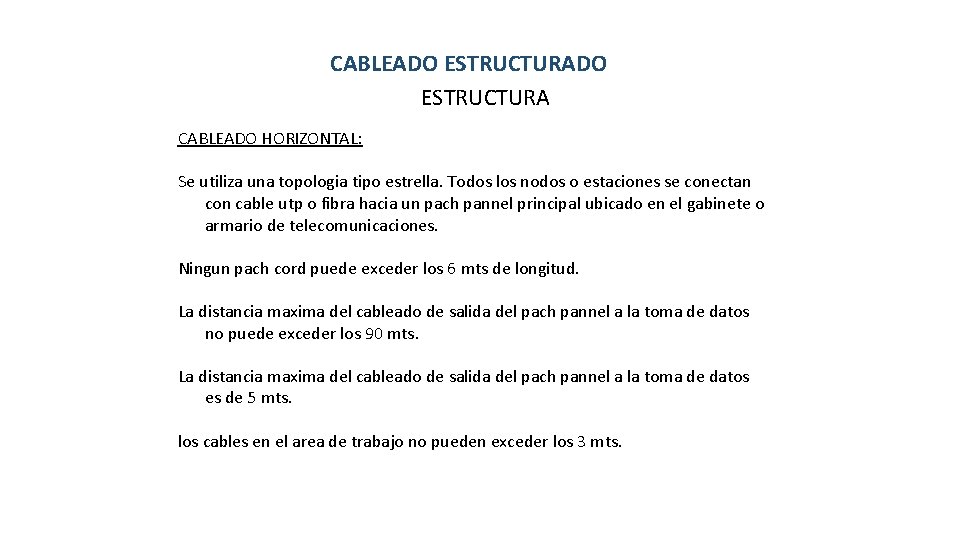

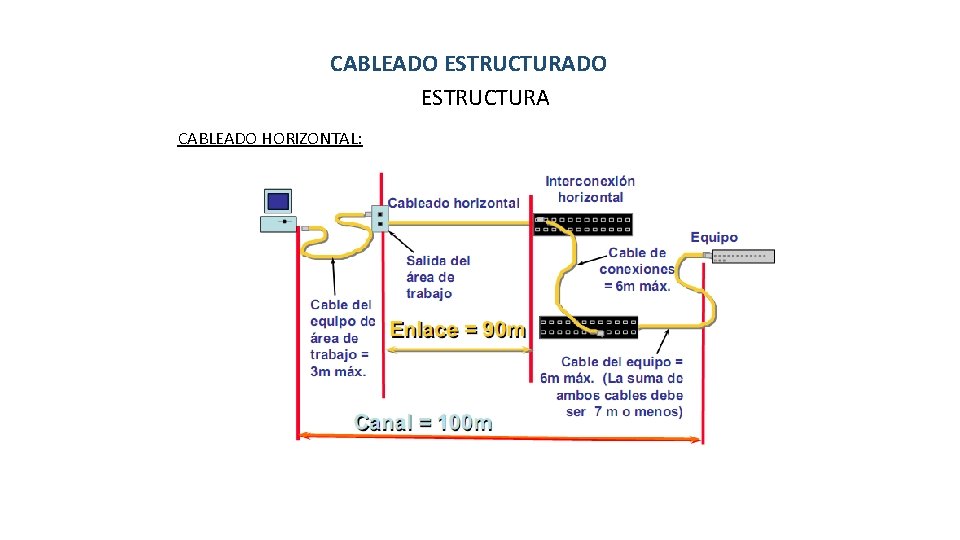

CABLEADO ESTRUCTURA CABLEADO HORIZONTAL: Se utiliza una topologia tipo estrella. Todos los nodos o estaciones se conectan con cable utp o fibra hacia un pach pannel principal ubicado en el gabinete o armario de telecomunicaciones. Ningun pach cord puede exceder los 6 mts de longitud. La distancia maxima del cableado de salida del pach pannel a la toma de datos no puede exceder los 90 mts. La distancia maxima del cableado de salida del pach pannel a la toma de datos es de 5 mts. los cables en el area de trabajo no pueden exceder los 3 mts.
CABLEADO ESTRUCTURA CABLEADO HORIZONTAL:
