Cable Tray Mohd Haffiz Bin Zainal Abidin Pensyarah

Cable Tray Mohd Haffiz Bin Zainal Abidin Pensyarah Program Pemasangan Elektrik KKPB

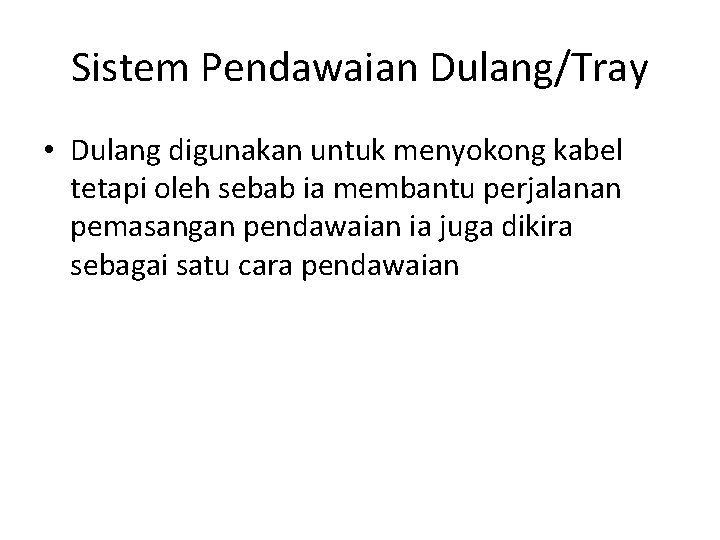

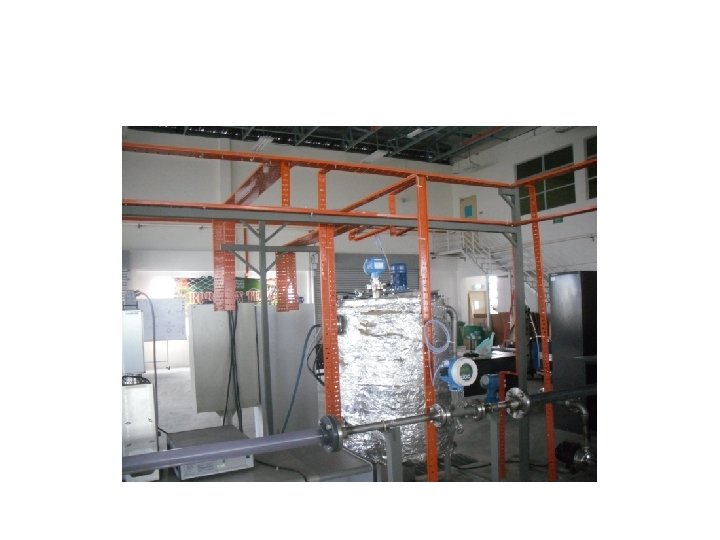

Sistem Pendawaian Dulang/Tray • Dulang digunakan untuk menyokong kabel tetapi oleh sebab ia membantu perjalanan pemasangan pendawaian ia juga dikira sebagai satu cara pendawaian

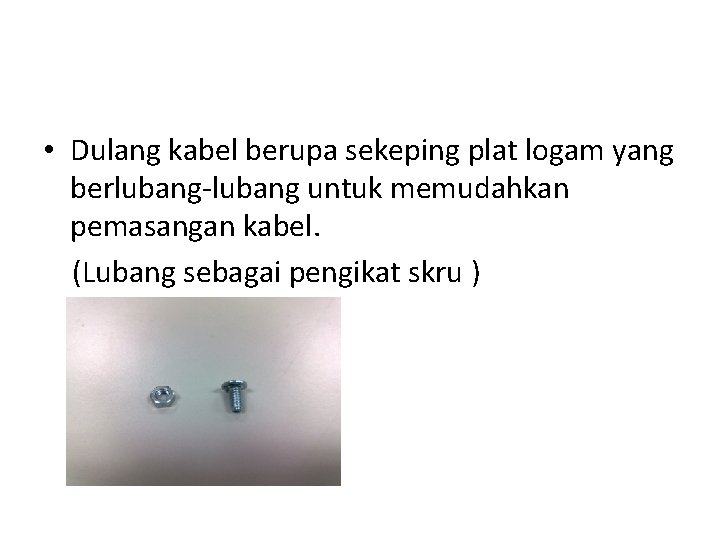

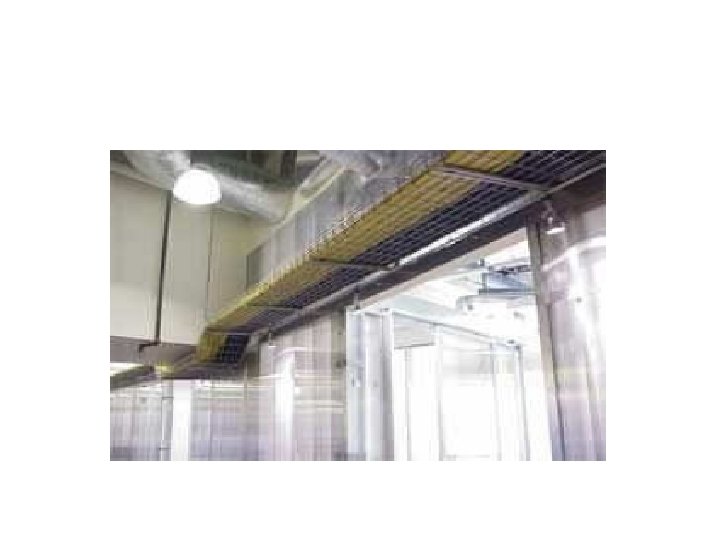

• Dulang kabel berupa sekeping plat logam yang berlubang-lubang untuk memudahkan pemasangan kabel. (Lubang sebagai pengikat skru )

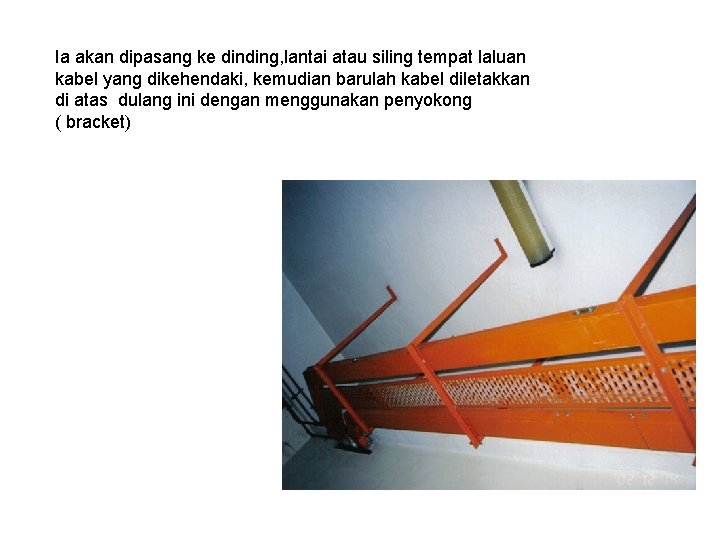

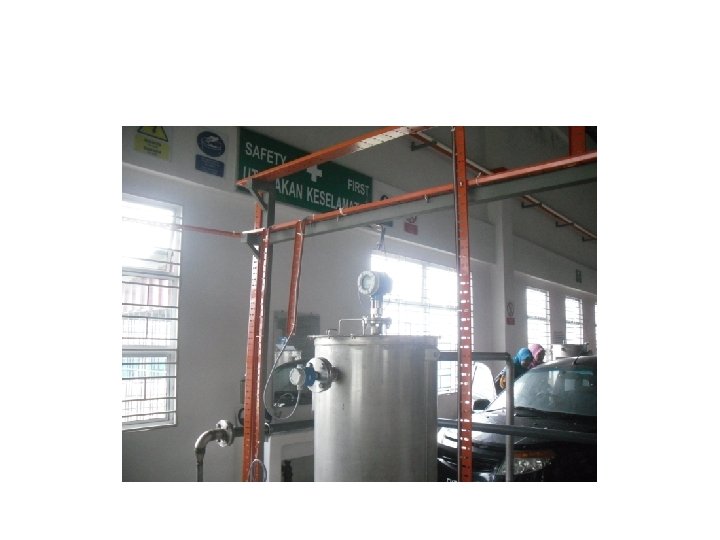

Ia akan dipasang ke dinding, lantai atau siling tempat laluan kabel yang dikehendaki, kemudian barulah kabel diletakkan di atas dulang ini dengan menggunakan penyokong ( bracket)

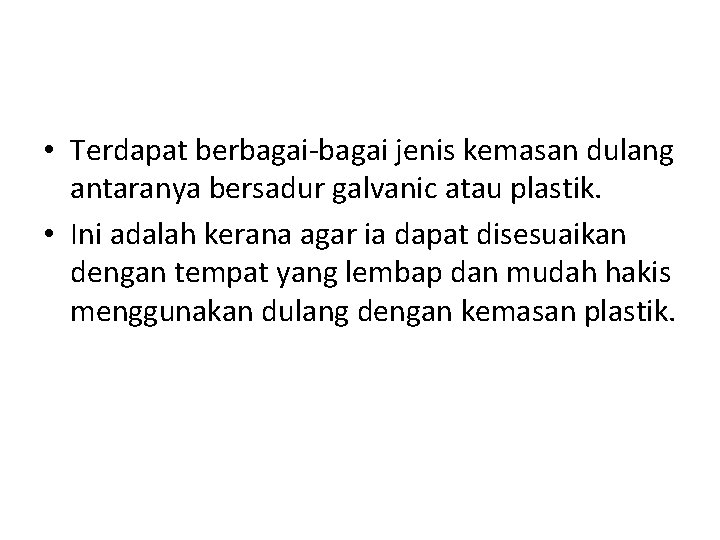

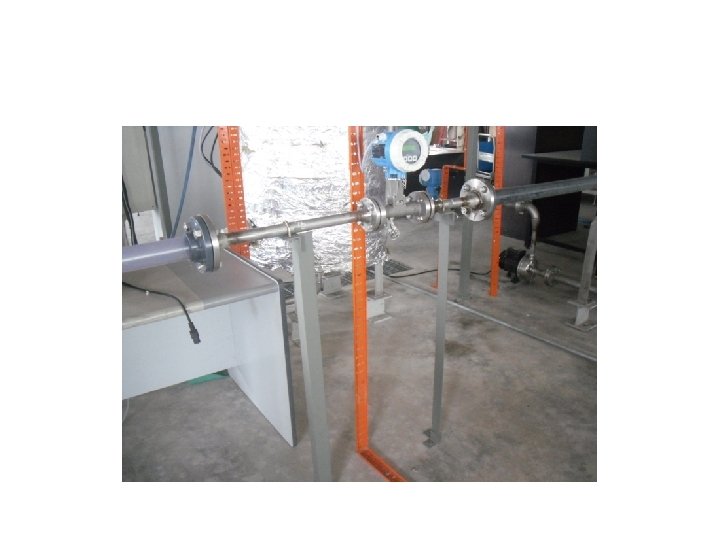

• Terdapat berbagai-bagai jenis kemasan dulang antaranya bersadur galvanic atau plastik. • Ini adalah kerana agar ia dapat disesuaikan dengan tempat yang lembap dan mudah hakis menggunakan dulang dengan kemasan plastik.

• Semasa pemasangan kabel ke atas dulang, beberapa perkara perlu diambil perhatian iaitu dulang tersebut hendaklah dipasang dengan kemas agar tidak tertanggal atau tercabut apabila kabel diletakkan di atasnya terutama dulang yang dipasang terbalik diatas siling.

• Kabel yang lebih kecil boleh dipasang kepada dulang

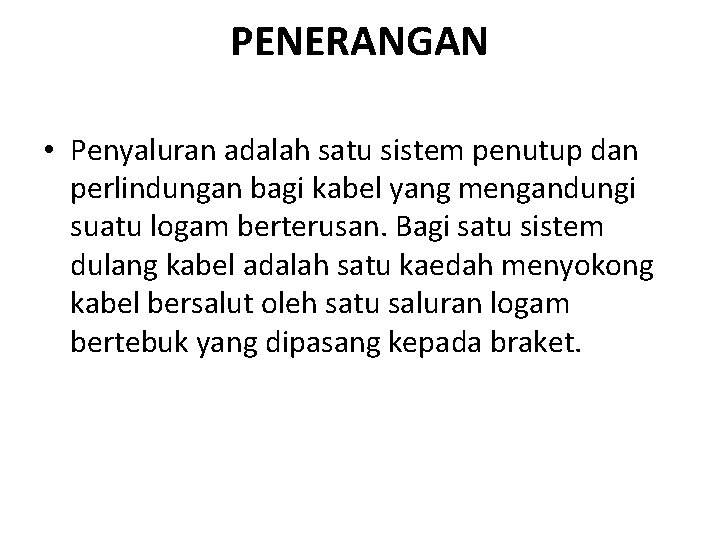

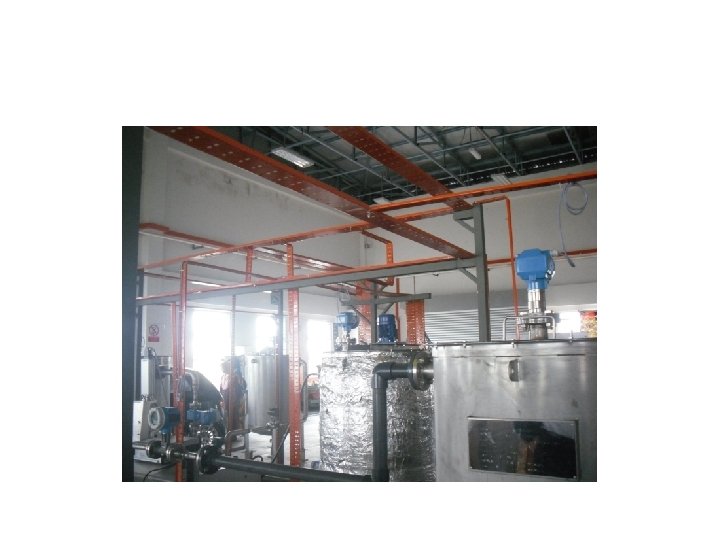

PENERANGAN • Penyaluran adalah satu sistem penutup dan perlindungan bagi kabel yang mengandungi suatu logam berterusan. Bagi satu sistem dulang kabel adalah satu kaedah menyokong kabel bersalut oleh satu saluran logam bertebuk yang dipasang kepada braket.

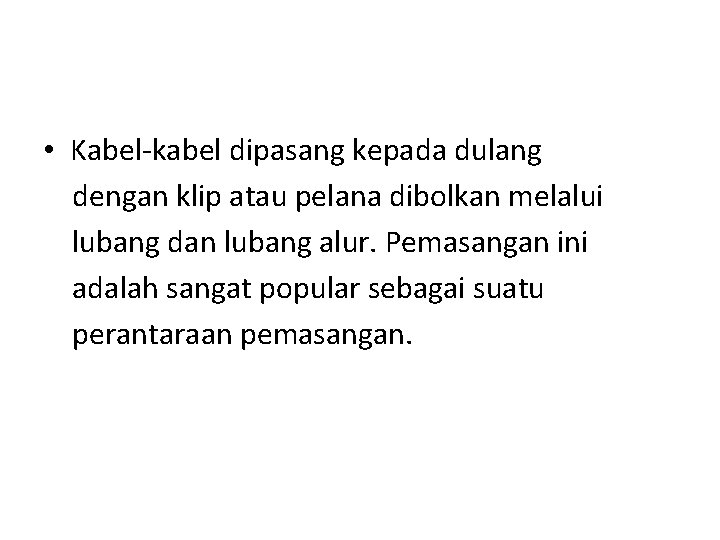

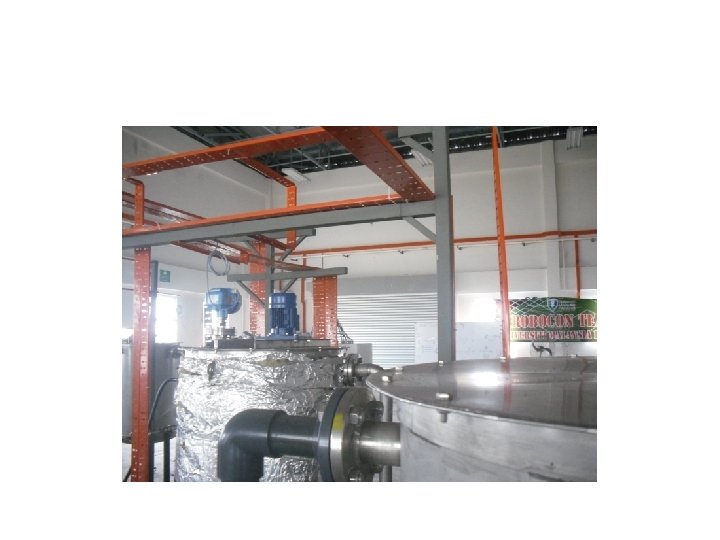

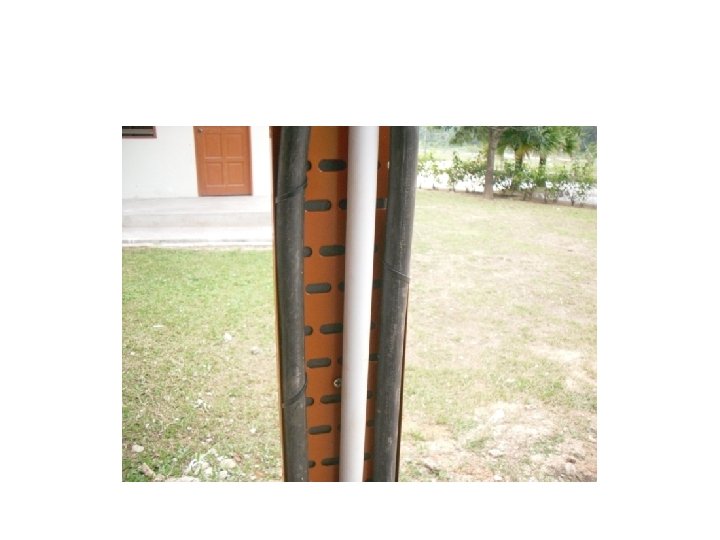

• Kabel-kabel dipasang kepada dulang dengan klip atau pelana dibolkan melalui lubang dan lubang alur. Pemasangan ini adalah sangat popular sebagai suatu perantaraan pemasangan.

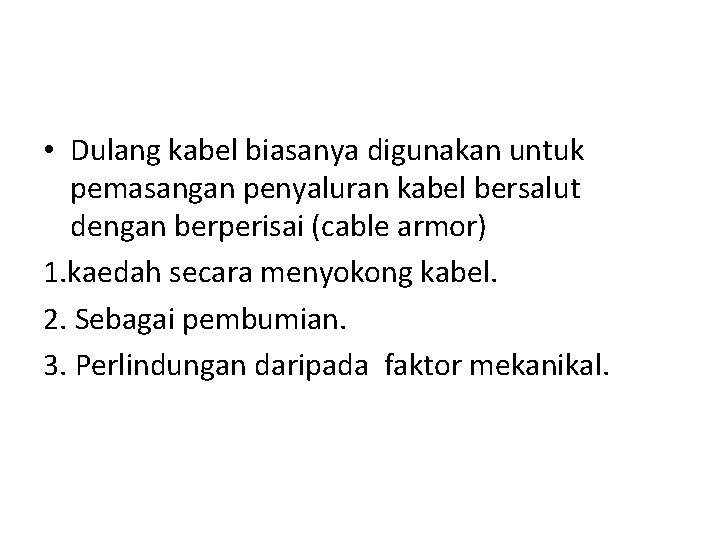

• Dulang kabel biasanya digunakan untuk pemasangan penyaluran kabel bersalut dengan berperisai (cable armor) 1. kaedah secara menyokong kabel. 2. Sebagai pembumian. 3. Perlindungan daripada faktor mekanikal.

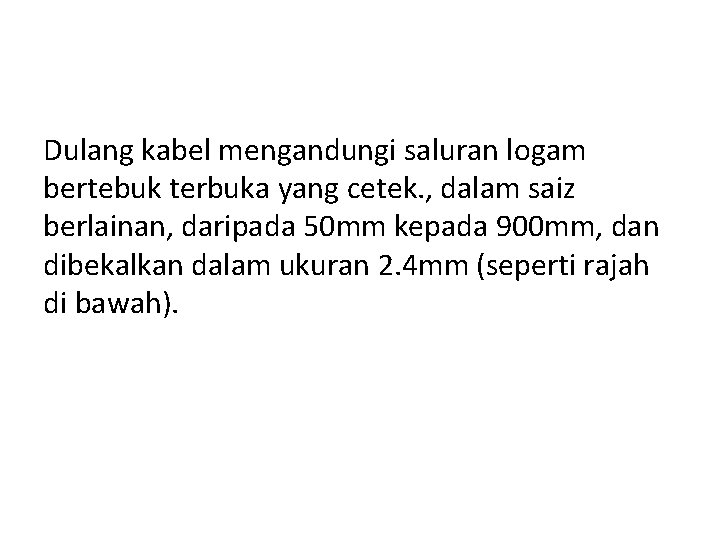

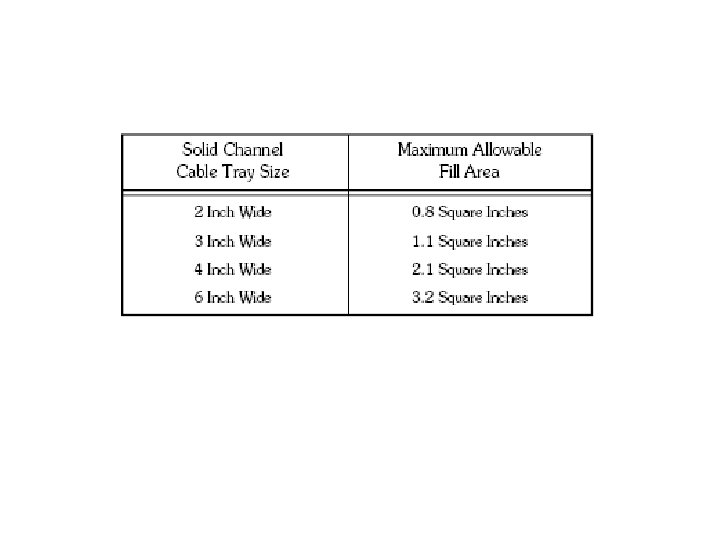

Dulang kabel mengandungi saluran logam bertebuk terbuka yang cetek. , dalam saiz berlainan, daripada 50 mm kepada 900 mm, dan dibekalkan dalam ukuran 2. 4 mm (seperti rajah di bawah).

• Dulang kabel banyak digunakan dalam rumah pendandang dan dalam keadaan –keadaan yang serupa di mana larian kabel biasa berkemungkinan dihalang oleh kerja paip atau bentuk-bentuk struktur di tempat pemasangan.

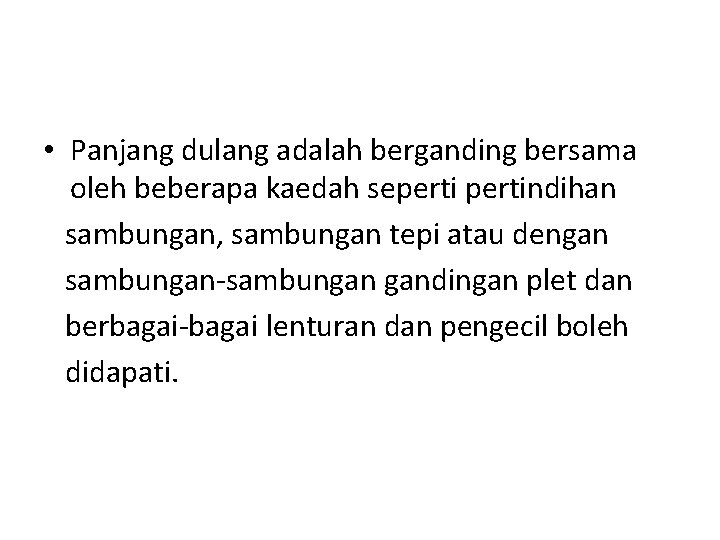

• Panjang dulang adalah berganding bersama oleh beberapa kaedah sepertindihan sambungan, sambungan tepi atau dengan sambungan-sambungan gandingan plet dan berbagai-bagai lenturan dan pengecil boleh didapati.

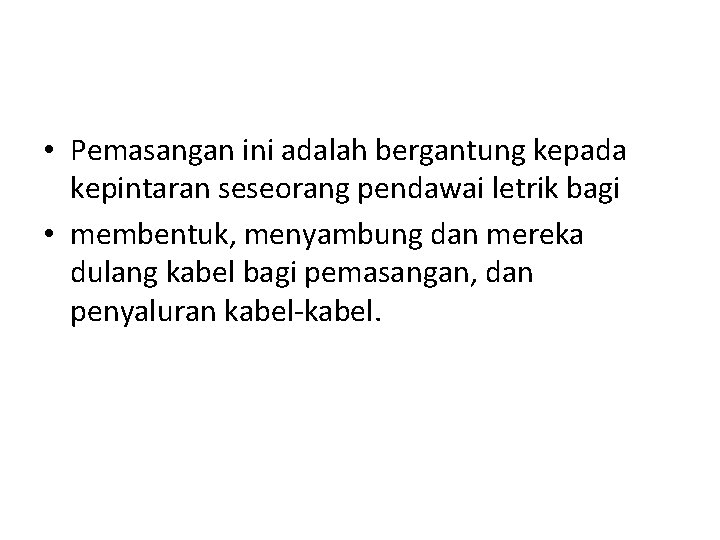

• Pemasangan ini adalah bergantung kepada kepintaran seseorang pendawai letrik bagi • membentuk, menyambung dan mereka dulang kabel bagi pemasangan, dan penyaluran kabel-kabel.

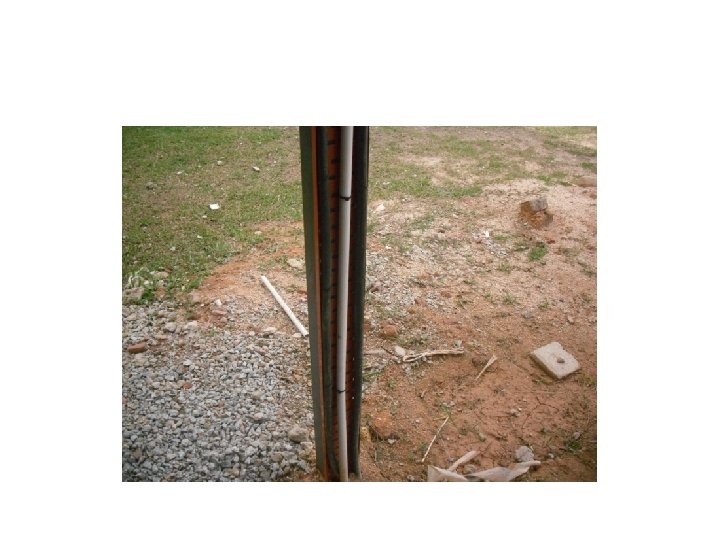

• Kabel yang lebih kecil boleh dipasang kepada dulang dengan mengikat p. v. c, tetapi • bagi kabel yang bersaiz besar dipasang dengan klip atau pelana yang dibolkan melalui tebukkan. Jenis • kategori litar yang sama, maka kabel-kabel tersebut bolehlah diikat bersama.

• klipan kabel ditunjukan seperti di bawah. Sungguhpun jenis klipan memberi rupa dan bentuk yang cantik • dan bersih adalah tidak digalakkan kerana ia boleh membawa kepada masalah dengan faktor kumpulan • kategori litar. Jika kabel-kabel yang disalurkan dalam dulang kabel adalah dalam satu kumpulan

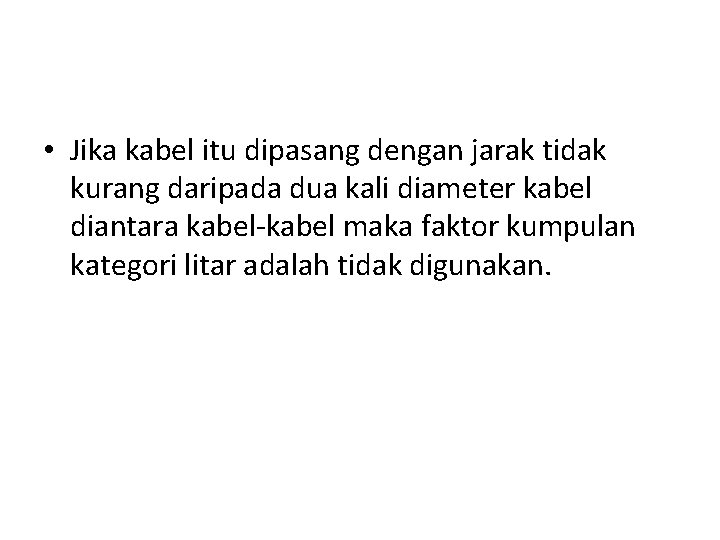

• Jika kabel itu dipasang dengan jarak tidak kurang daripada dua kali diameter kabel diantara kabel-kabel maka faktor kumpulan kategori litar adalah tidak digunakan.

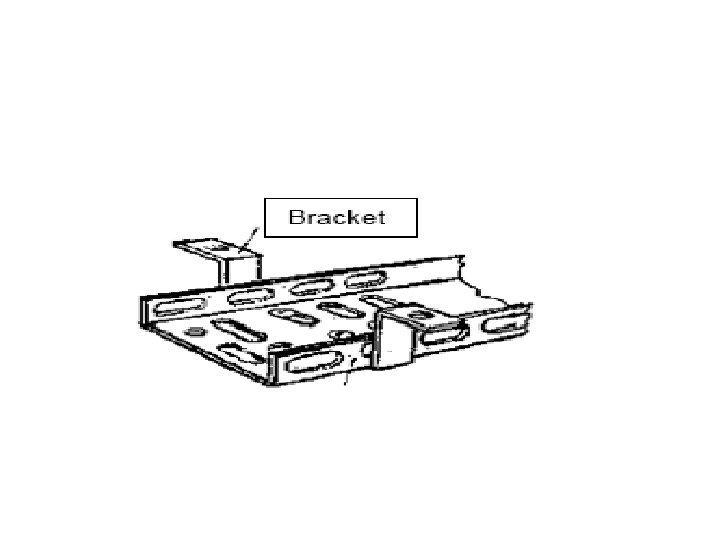

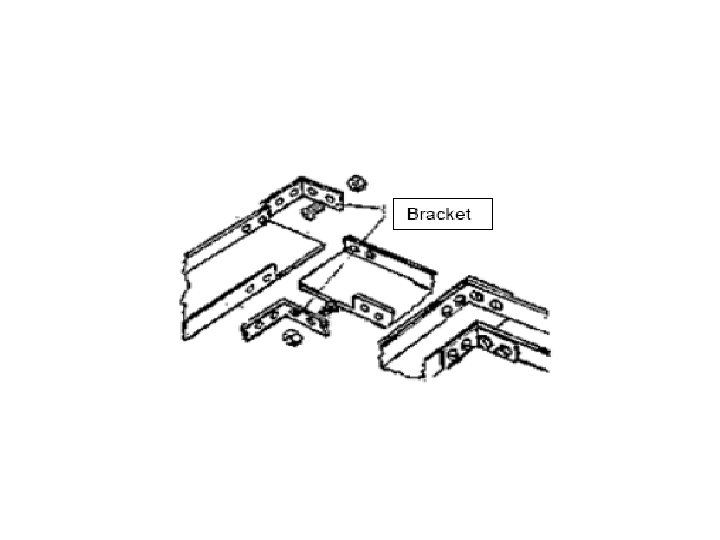

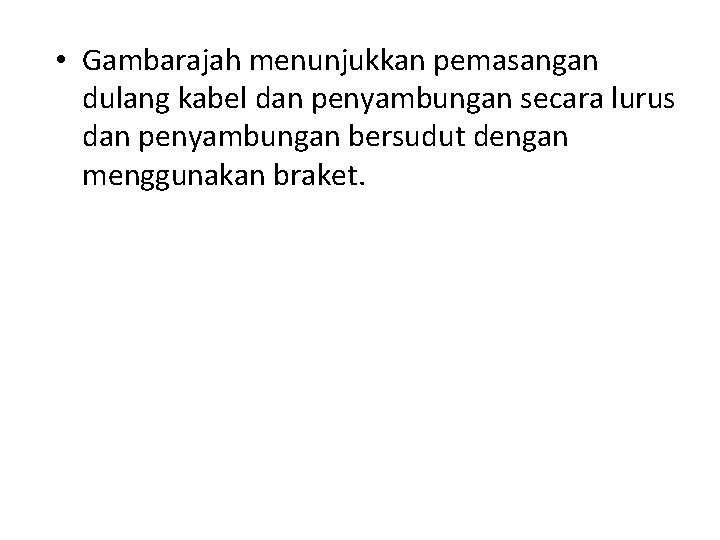

• Gambarajah menunjukkan pemasangan dulang kabel dan penyambungan secara lurus dan penyambungan bersudut dengan menggunakan braket.

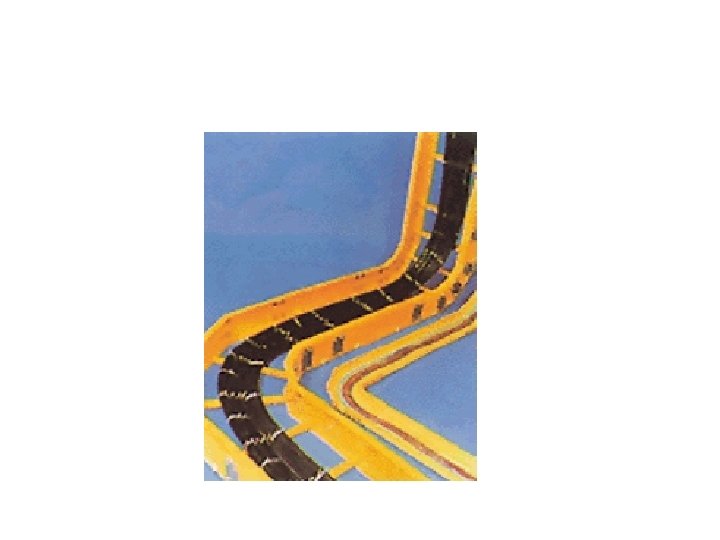

Gambarajah pepasangan kabel pelbagai teras berperisai pada dulang

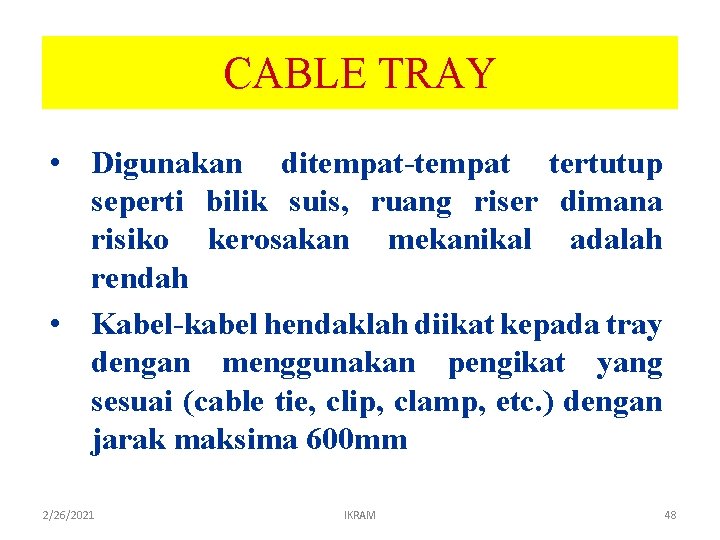

CABLE TRAY • Digunakan ditempat-tempat tertutup seperti bilik suis, ruang riser dimana risiko kerosakan mekanikal adalah rendah • Kabel-kabel hendaklah diikat kepada tray dengan menggunakan pengikat yang sesuai (cable tie, clip, clamp, etc. ) dengan jarak maksima 600 mm 2/26/2021 IKRAM 48

CABLE TRAY • • Bahan dari perforated galvanised sheet steel Ketebalan minima 1. 5 mm dengan kelebaran sehingga 300 mm dan 2. 0 mm untuk kelebaran melebehi 300 mm Tebal minima tray jenis hot dipped galvanised ialah 2. 5 mm Digantung dari floor slab menggunakan penggantung atau dipasang pada dinding atau vertical structure menggunakan bracket dengan jarak maksima 600 mm (2 kaki) supaya tray dan kabel tidak melentur (sag) 2/26/2021 IKRAM 49

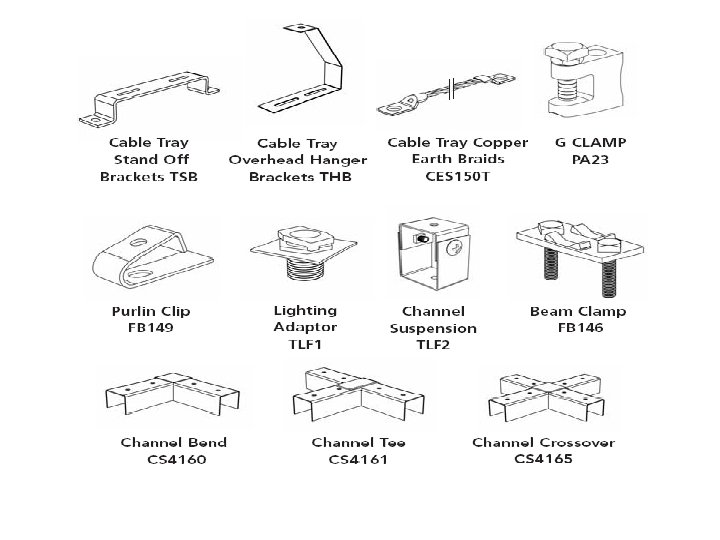

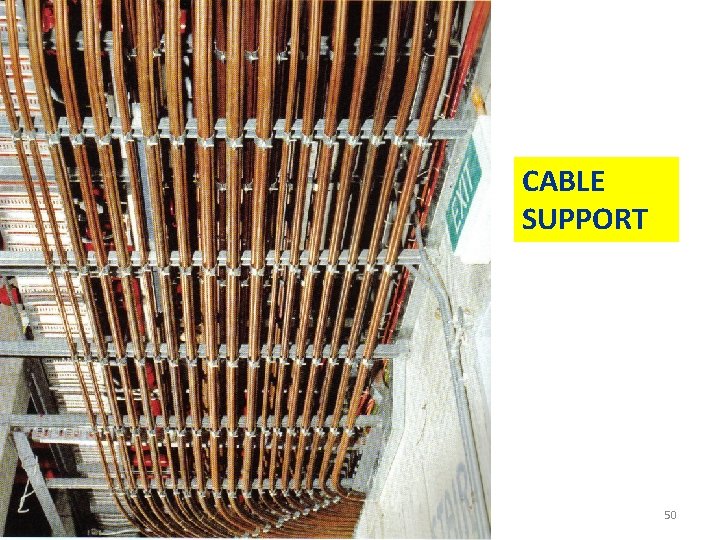

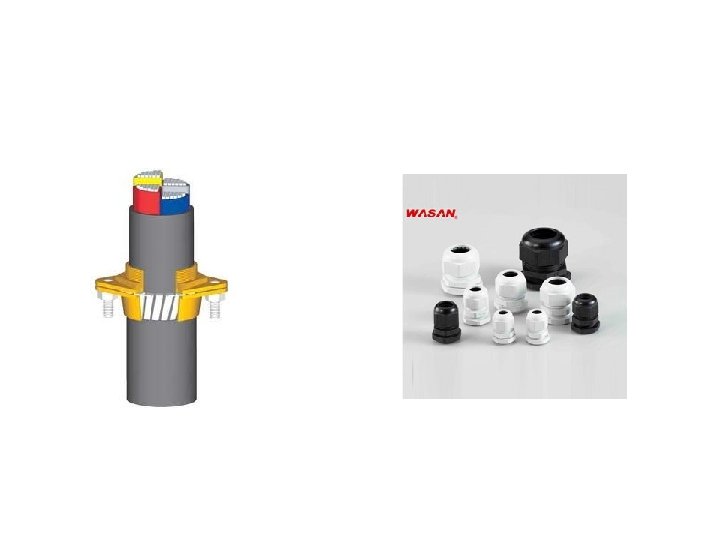

CABLE SUPPORT 2/26/2021 IKRAM 50

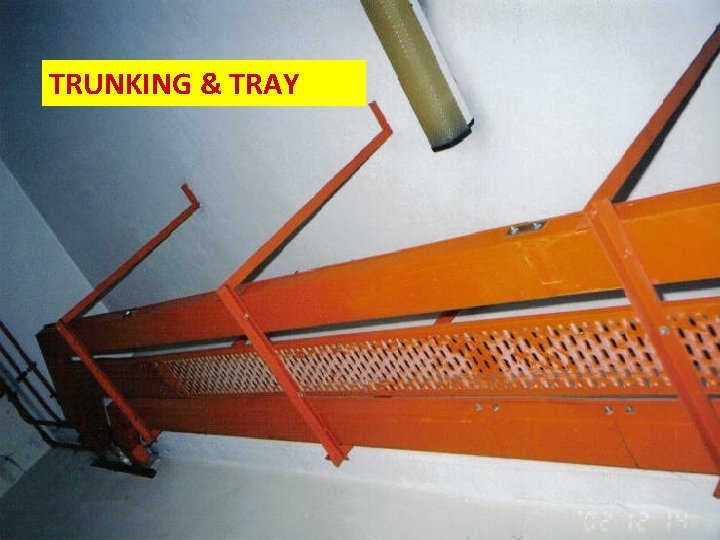

TRUNKING & TRAY 2/26/2021 IKRAM 51

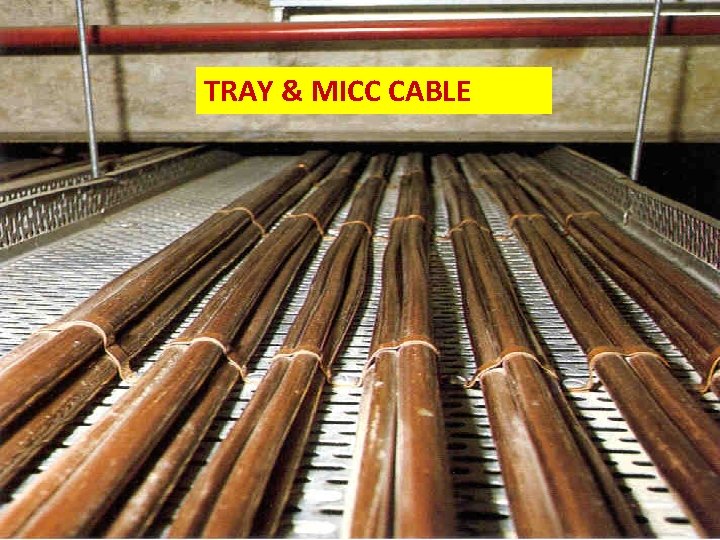

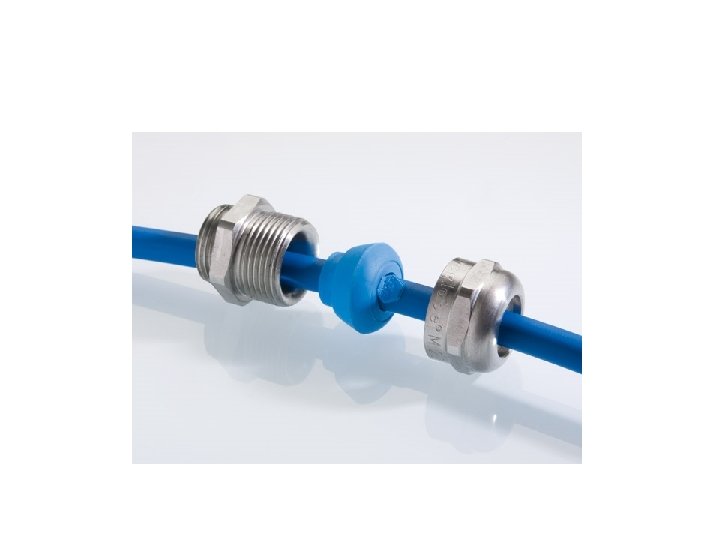

TRAY & MICC CABLE 2/26/2021 IKRAM 52

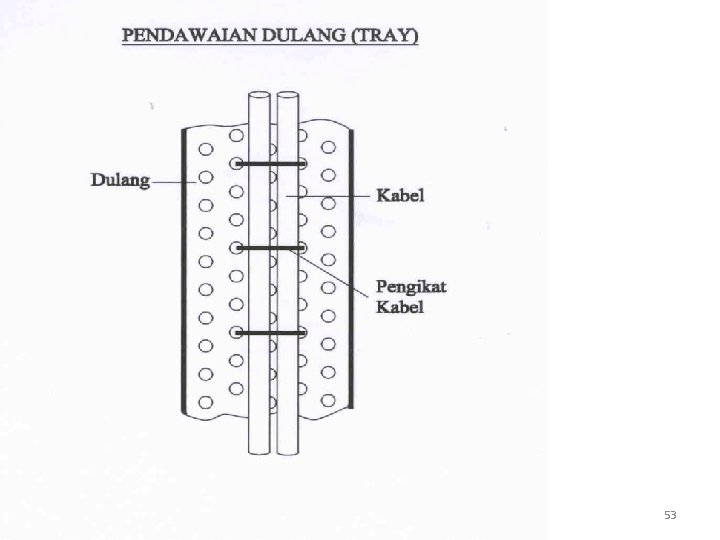

2/26/2021 IKRAM 53

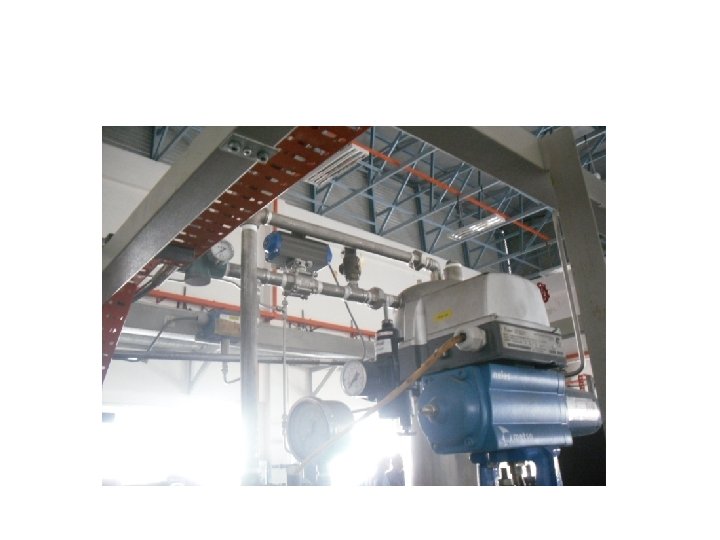

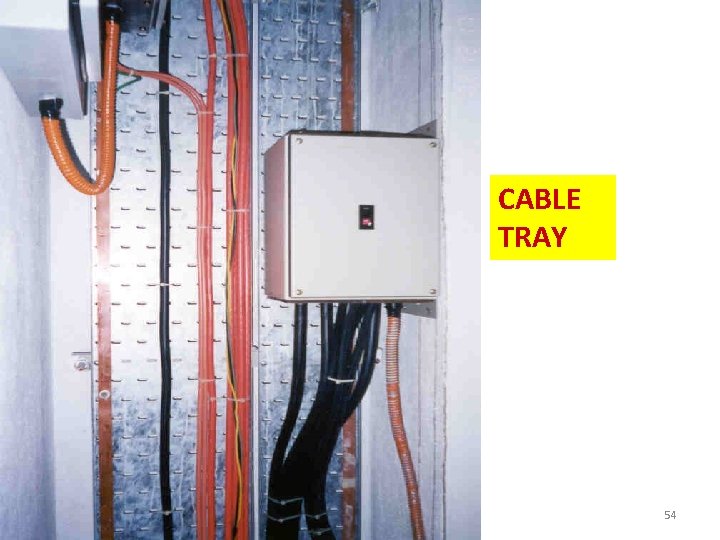

CABLE TRAY 2/26/2021 IKRAM 54

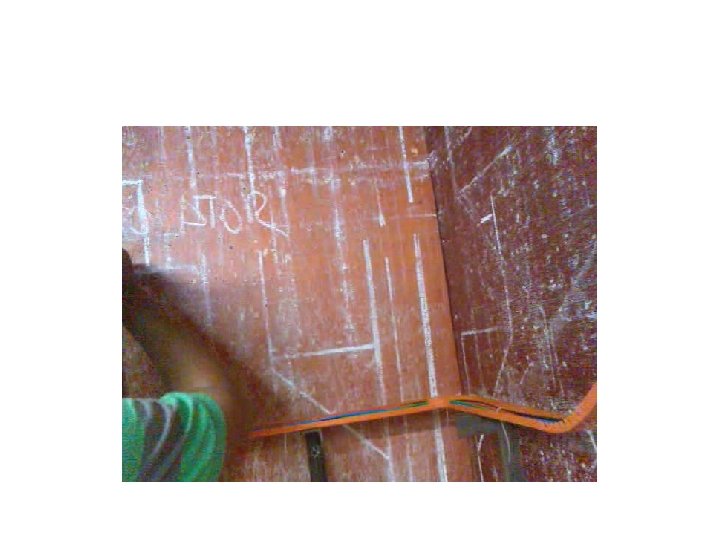

Amali 1. Membuat bengkokan sisi 90 2. Membentuk Bengkokan Sisi 90 Dengan Dua Bahagian Dulang Kabel. 3. Membentuk ‘Trayplate Reduction’ dulang kabel. 4. Membuat bengkokan arah hadapan dulang kabel. 5. Membuat bengkokan arah belakang Dulang Kabel

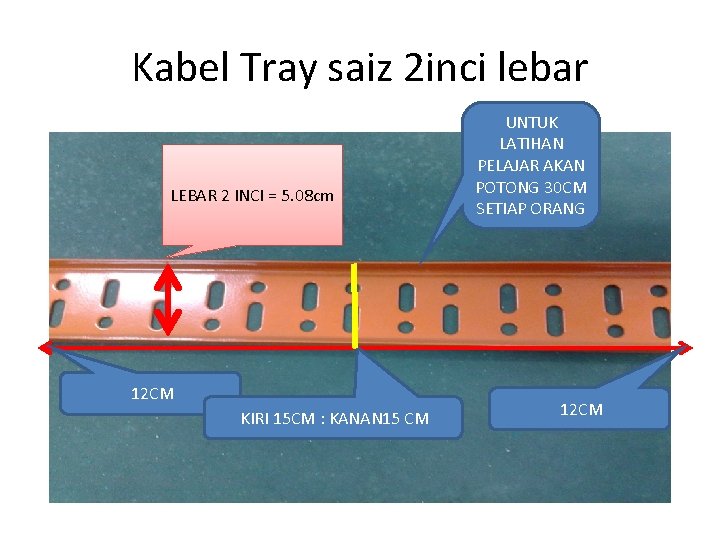

Kabel Tray saiz 2 inci lebar LEBAR 2 INCI = 5. 08 cm 12 CM KIRI 15 CM : KANAN 15 CM UNTUK LATIHAN PELAJAR AKAN POTONG 30 CM SETIAP ORANG 12 CM

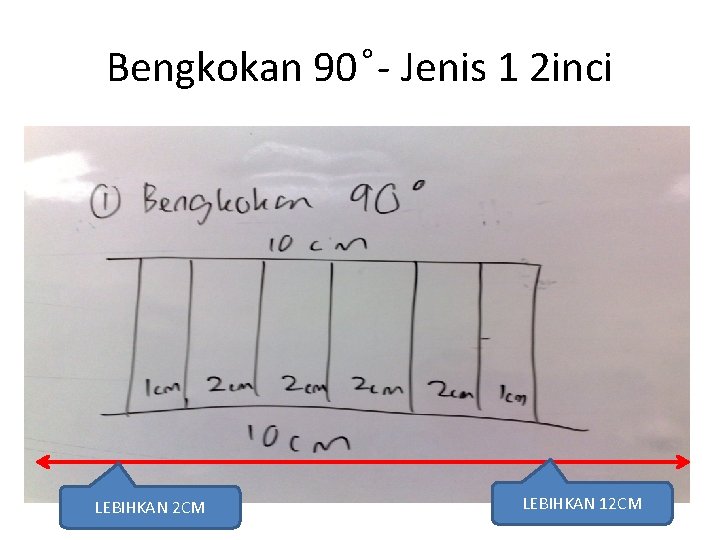

Bengkokan 90 - Jenis 1 2 inci LEBIHKAN 2 CM LEBIHKAN 12 CM

JANGAN GUNTING HABIS BAHAGIAN DINDING MULA GUNTING DI SINI

Bengkokan 90 - Jenis 2 ½ INCH LEBIHKAN 12 CM LEBIHKAN 2 CM

‘Trayplate Reduction’ Offset 135 = 5. cm 45 contoh = 4 cm Potong sehingga bingkai, bingkai jangan dipotong Contoh = 4 cm 90 5 cm = 135 Panjang 1 inch = 5. 08 cm

Kabel Tray saiz 4 inci lebar LEBAR 4 INCI = 10. 16

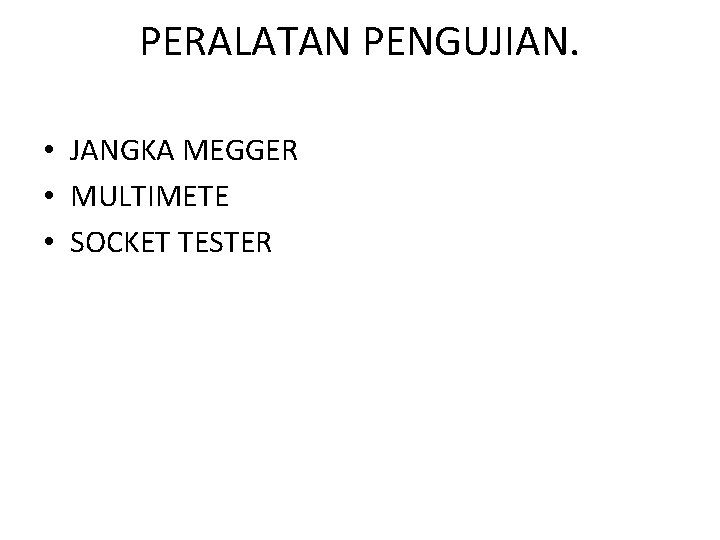

PERALATAN PENGUJIAN. • JANGKA MEGGER • MULTIMETE • SOCKET TESTER
