Cable de Par Trenzado Tipos de conexiones Los

Cable de Par Trenzado

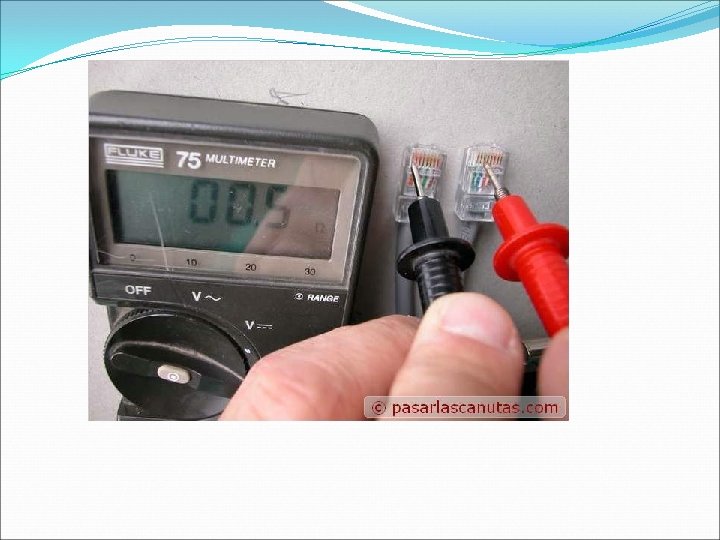

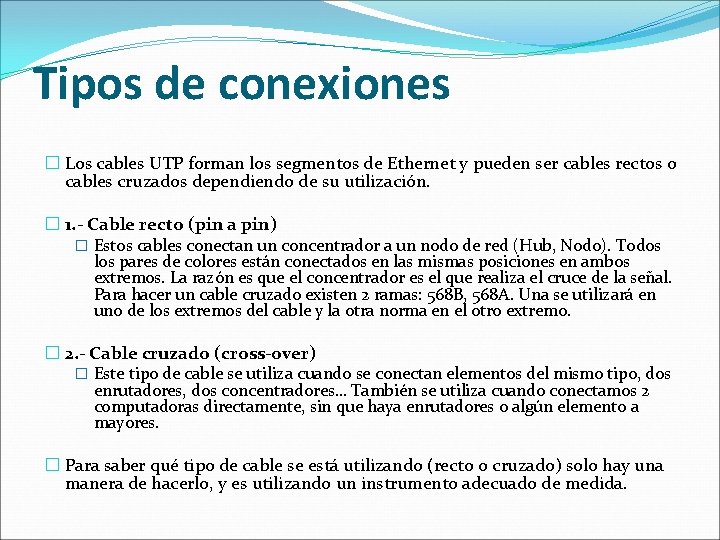

Tipos de conexiones � Los cables UTP forman los segmentos de Ethernet y pueden ser cables rectos o cables cruzados dependiendo de su utilización. � 1. - Cable recto (pin a pin) � Estos cables conectan un concentrador a un nodo de red (Hub, Nodo). Todos los pares de colores están conectados en las mismas posiciones en ambos extremos. La razón es que el concentrador es el que realiza el cruce de la señal. Para hacer un cable cruzado existen 2 ramas: 568 B, 568 A. Una se utilizará en uno de los extremos del cable y la otra norma en el otro extremo. � 2. - Cable cruzado (cross-over) � Este tipo de cable se utiliza cuando se conectan elementos del mismo tipo, dos enrutadores, dos concentradores… También se utiliza cuando conectamos 2 computadoras directamente, sin que haya enrutadores o algún elemento a mayores. � Para saber qué tipo de cable se está utilizando (recto o cruzado) solo hay una manera de hacerlo, y es utilizando un instrumento adecuado de medida.

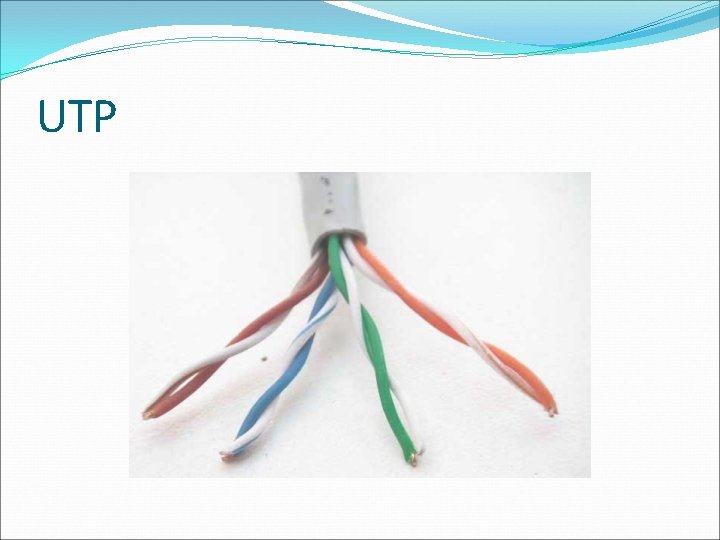

UTP

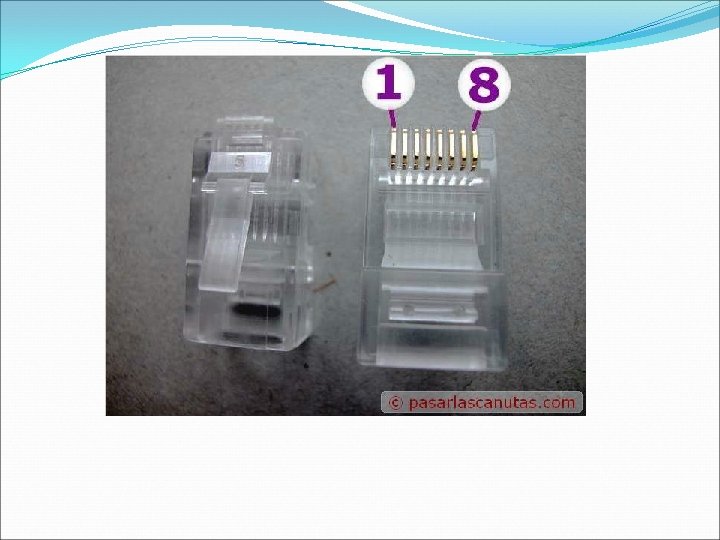

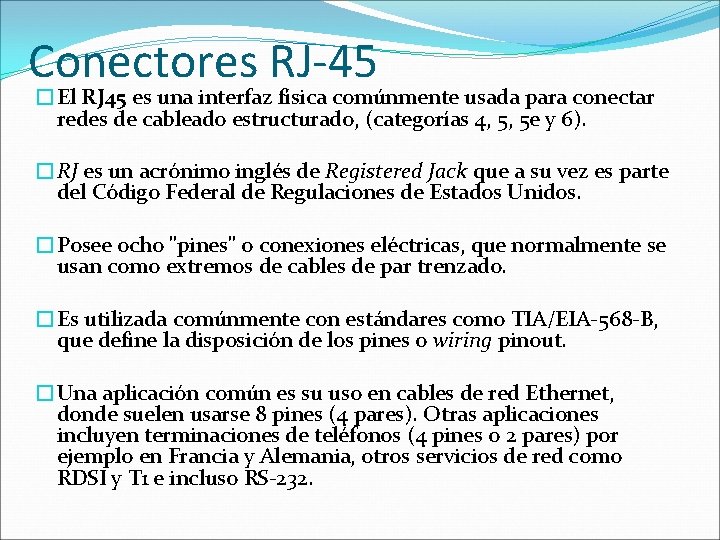

Conectores RJ-45 �El RJ 45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5 e y 6). �RJ es un acrónimo inglés de Registered Jack que a su vez es parte del Código Federal de Regulaciones de Estados Unidos. �Posee ocho "pines" o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado. �Es utilizada comúnmente con estándares como TIA/EIA-568 -B, que define la disposición de los pines o wiring pinout. �Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T 1 e incluso RS-232.

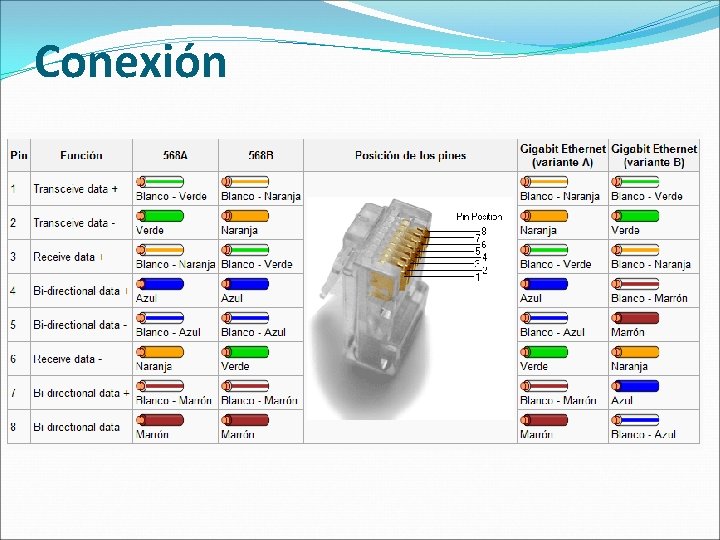

Conexión

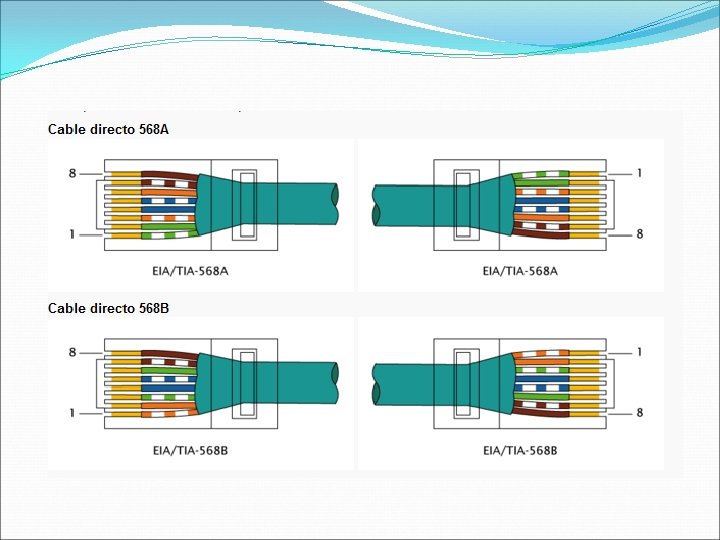

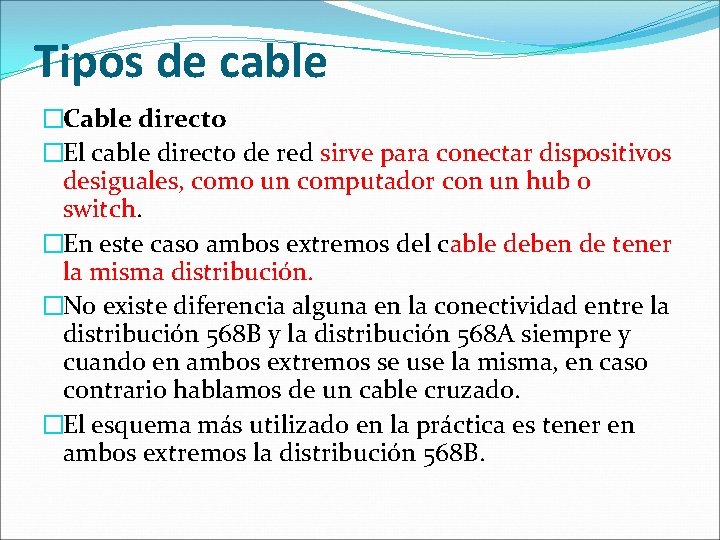

Tipos de cable �Cable directo �El cable directo de red sirve para conectar dispositivos desiguales, como un computador con un hub o switch. �En este caso ambos extremos del cable deben de tener la misma distribución. �No existe diferencia alguna en la conectividad entre la distribución 568 B y la distribución 568 A siempre y cuando en ambos extremos se use la misma, en caso contrario hablamos de un cable cruzado. �El esquema más utilizado en la práctica es tener en ambos extremos la distribución 568 B.

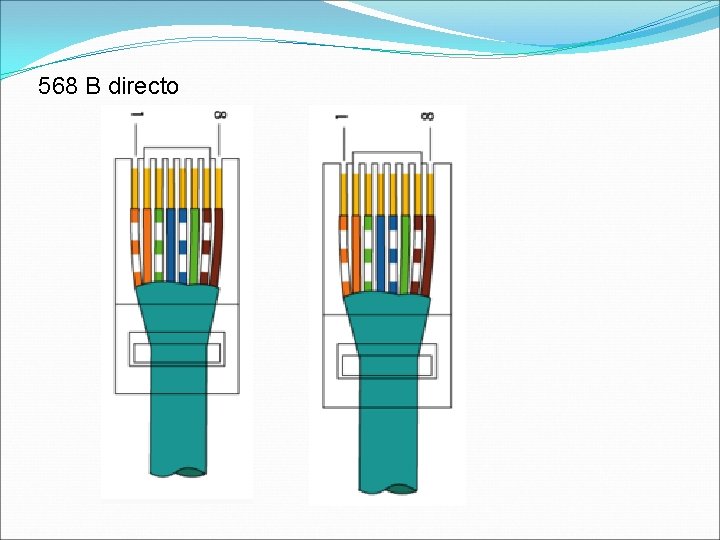

568 B Directo

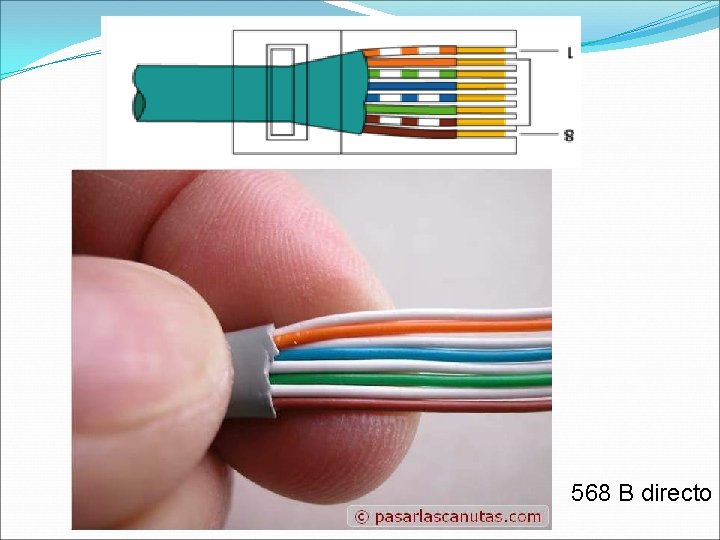

568 B directo

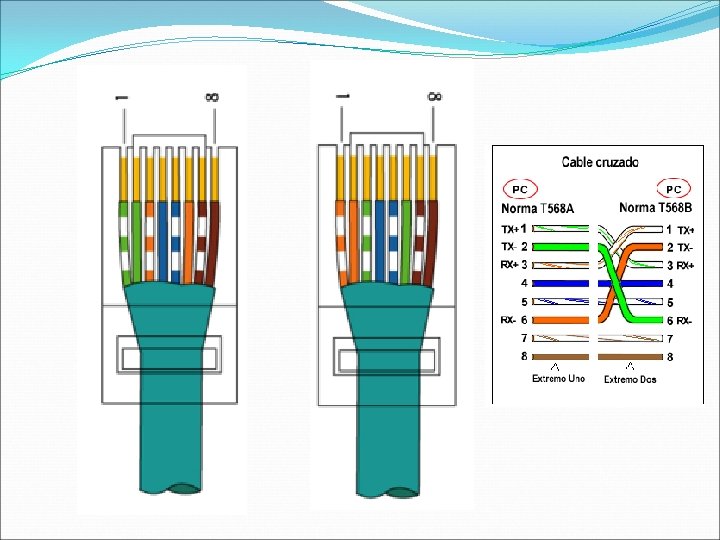

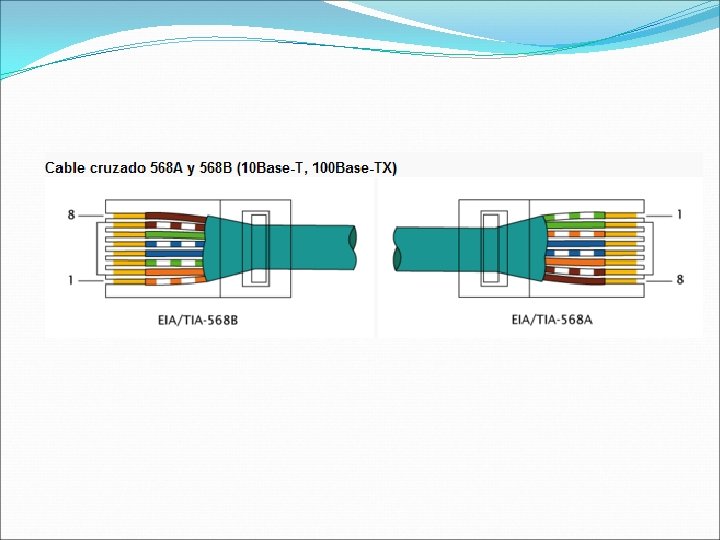

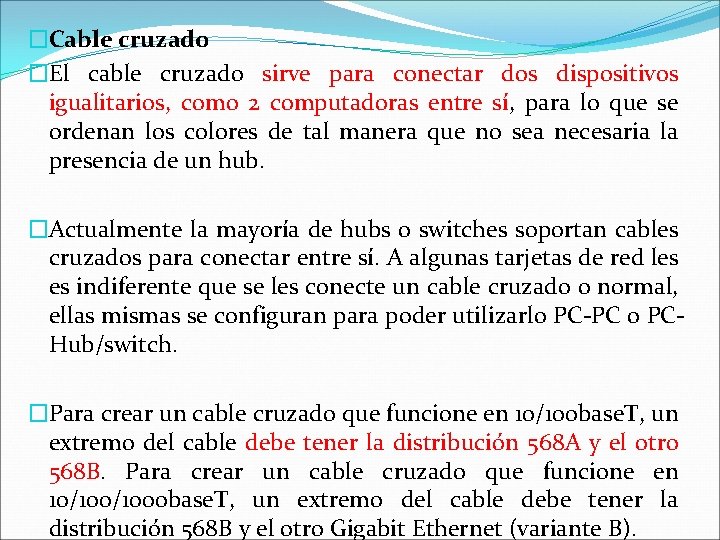

�Cable cruzado �El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores de tal manera que no sea necesaria la presencia de un hub. �Actualmente la mayoría de hubs o switches soportan cables cruzados para conectar entre sí. A algunas tarjetas de red les es indiferente que se les conecte un cable cruzado o normal, ellas mismas se configuran para poder utilizarlo PC-PC o PCHub/switch. �Para crear un cable cruzado que funcione en 10/100 base. T, un extremo del cable debe tener la distribución 568 A y el otro 568 B. Para crear un cable cruzado que funcione en 10/1000 base. T, un extremo del cable debe tener la distribución 568 B y el otro Gigabit Ethernet (variante B).

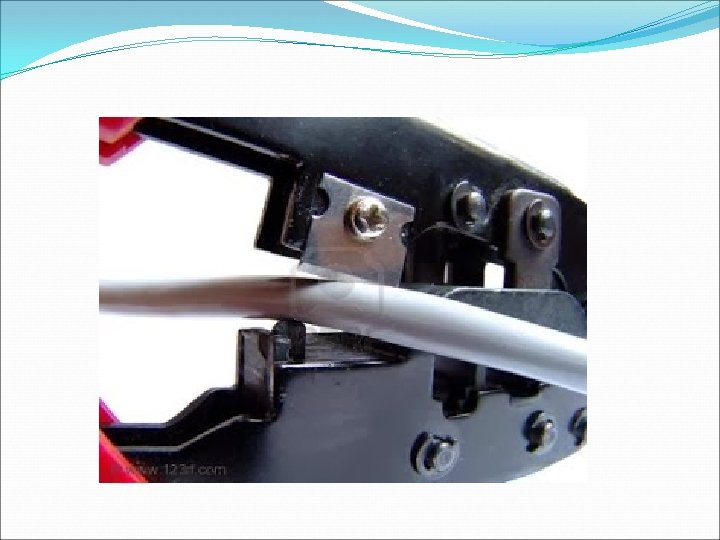

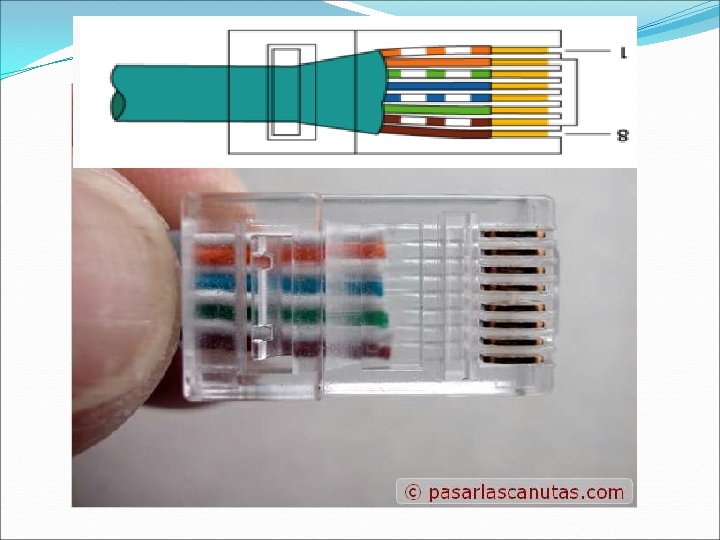

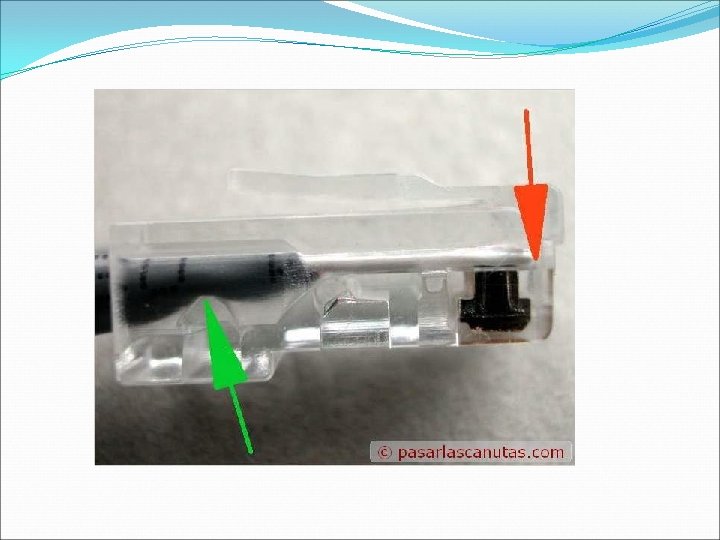

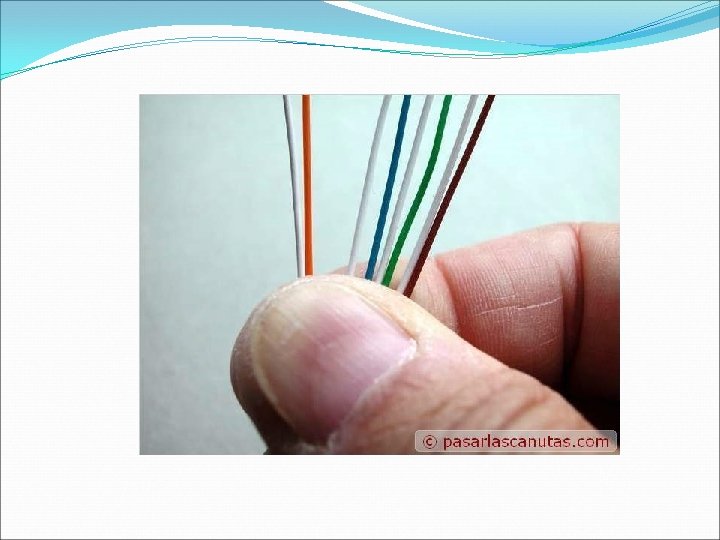

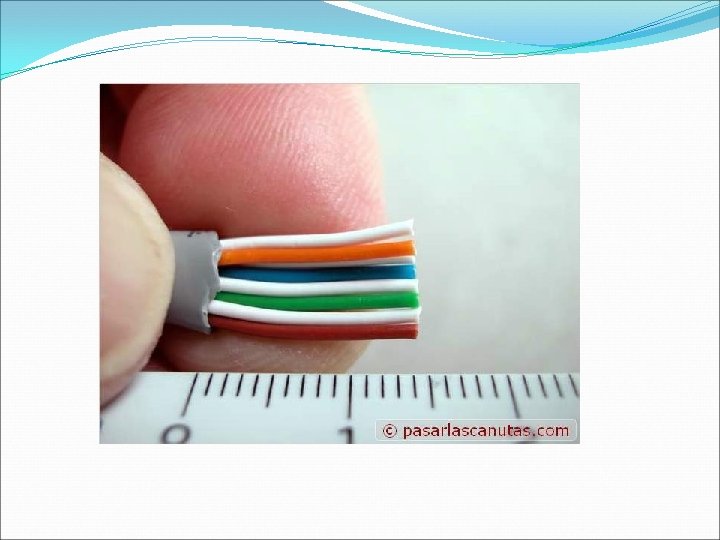

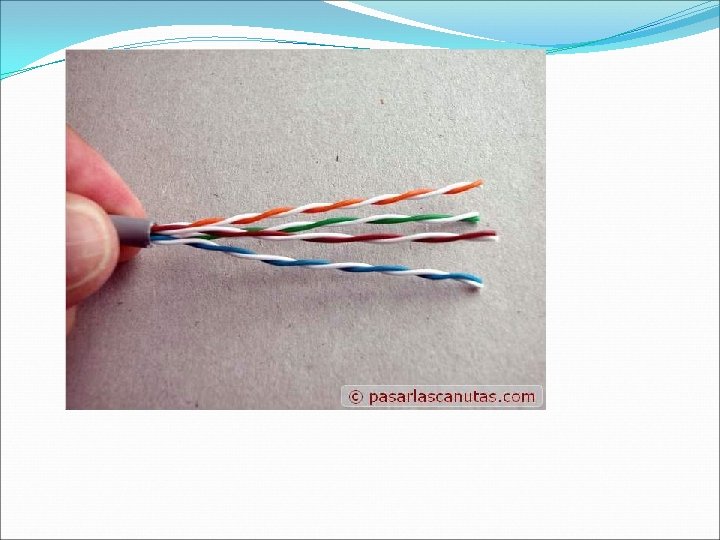

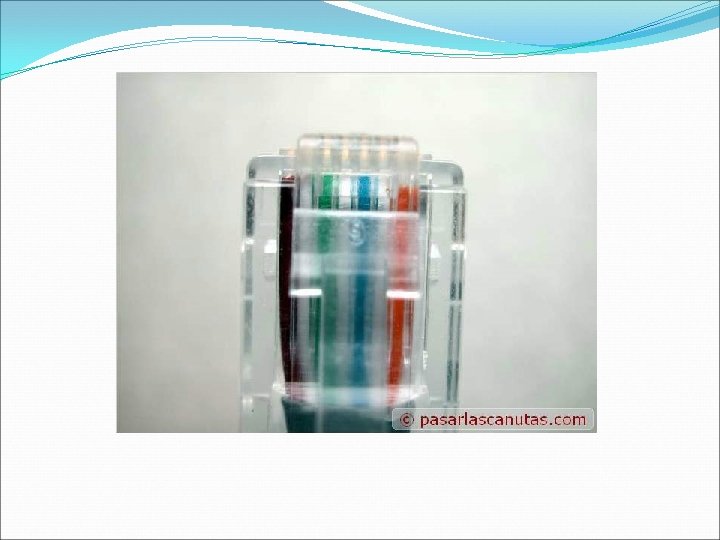

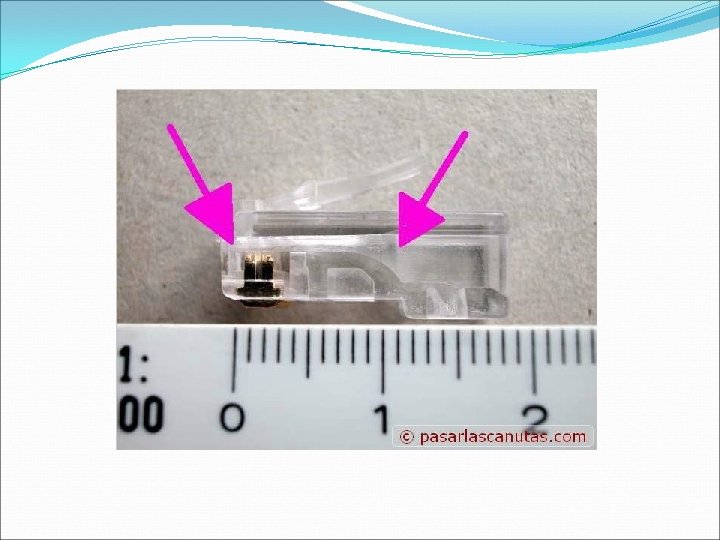

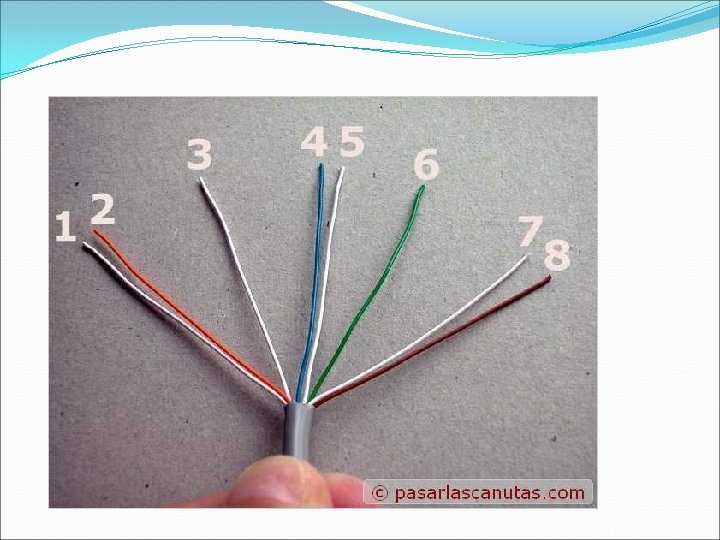

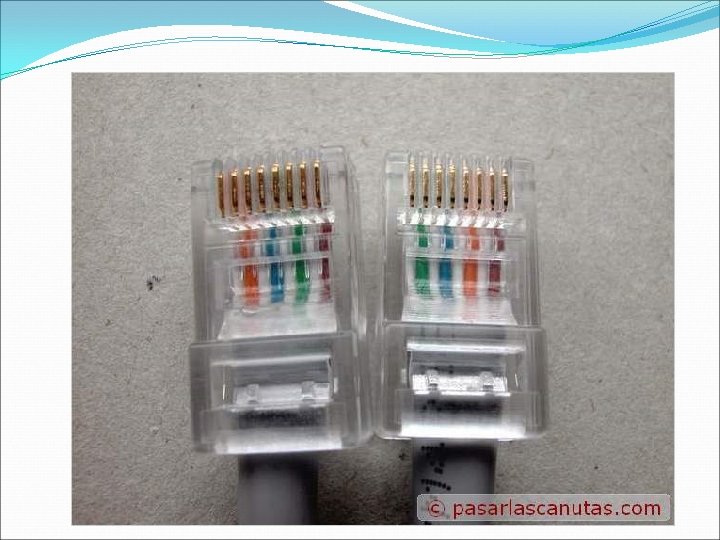

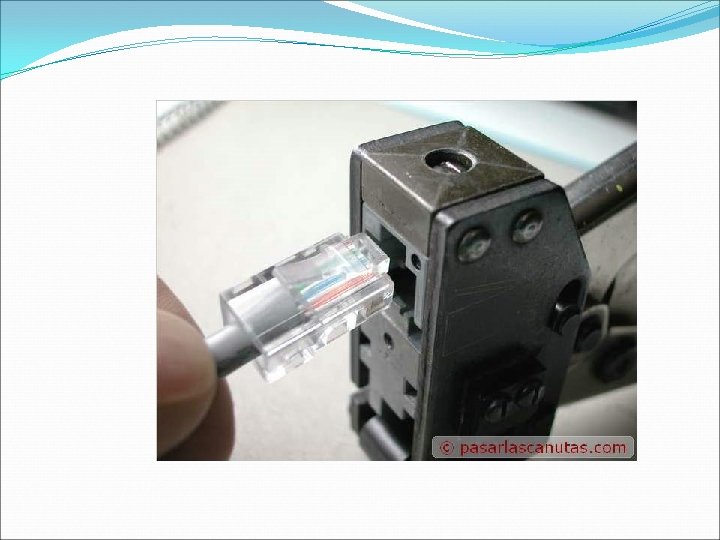

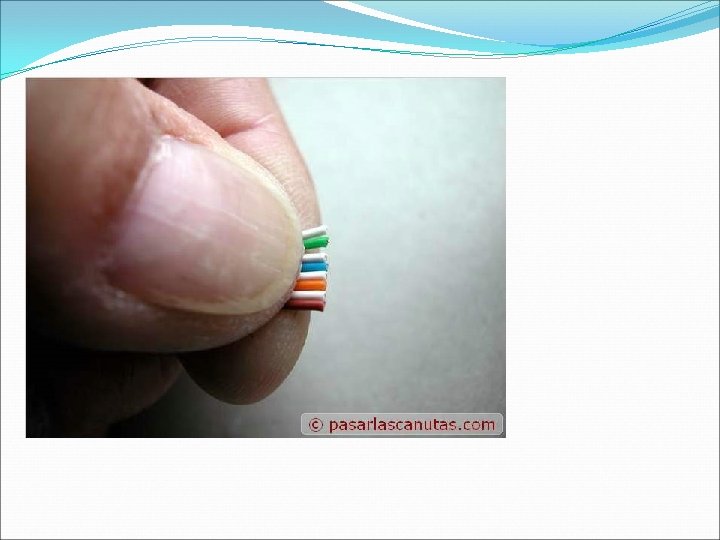

Confeccion del conector

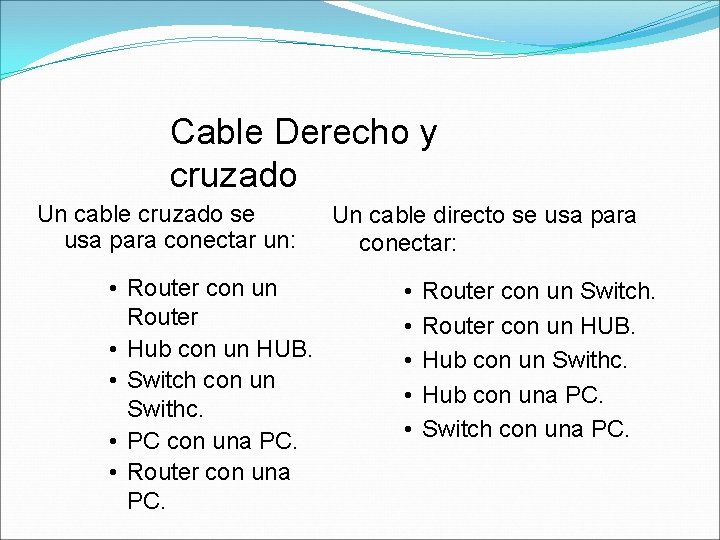

Cable Derecho y cruzado Un cable cruzado se usa para conectar un: • Router con un Router • Hub con un HUB. • Switch con un Swithc. • PC con una PC. • Router con una PC. Un cable directo se usa para conectar: • • • Router con un Switch. Router con un HUB. Hub con un Swithc. Hub con una PC. Switch con una PC.

568 B directo

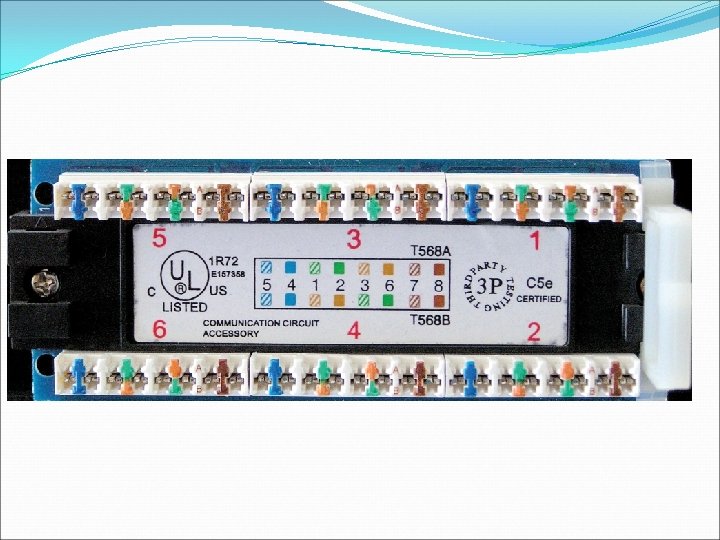

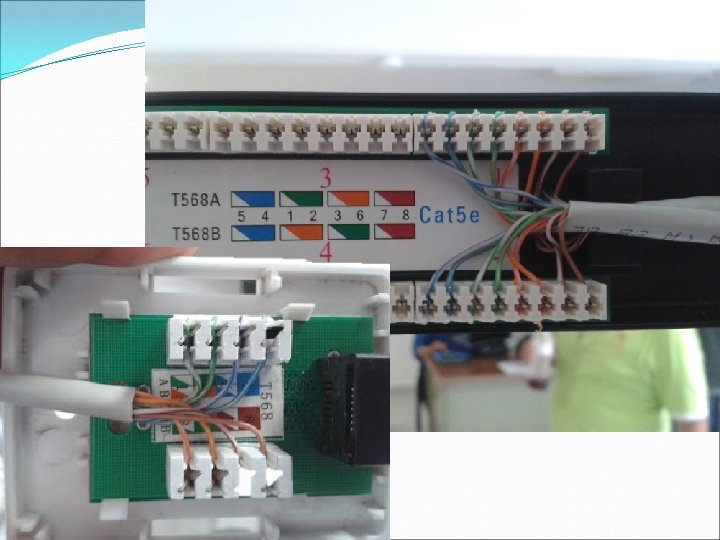

Patch panel

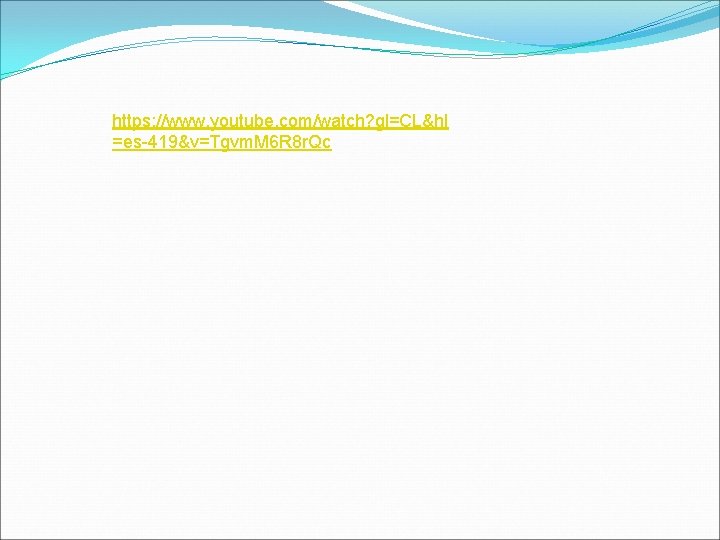

https: //www. youtube. com/watch? gl=CL&hl =es-419&v=Tgvm. M 6 R 8 r. Qc

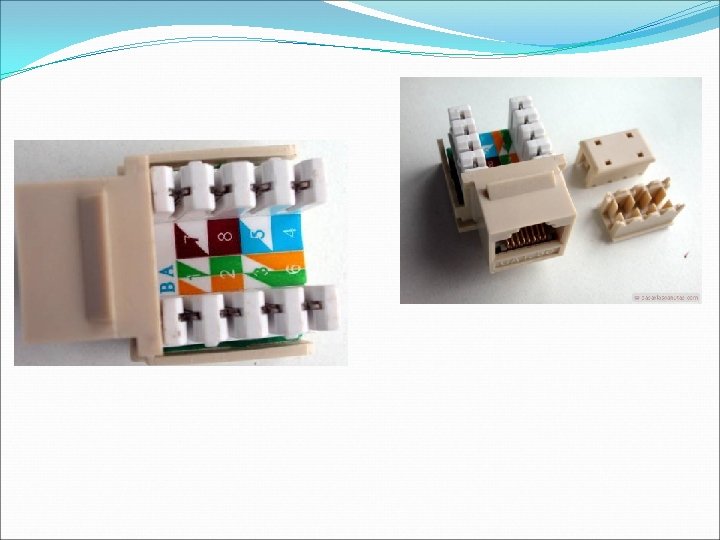

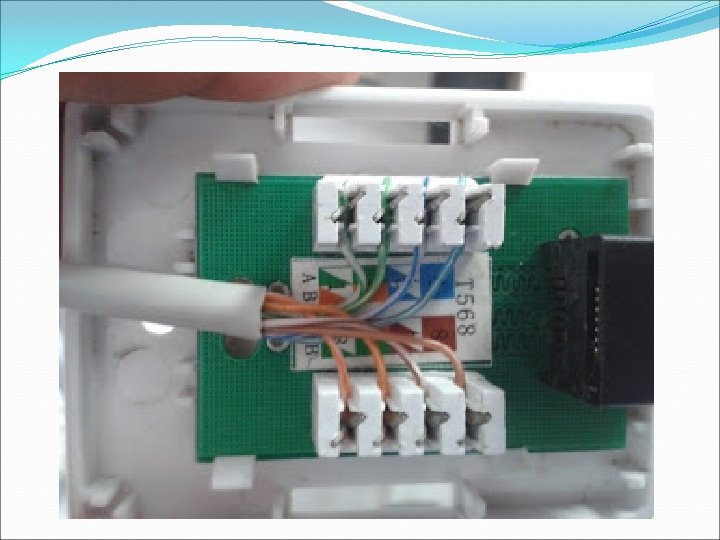

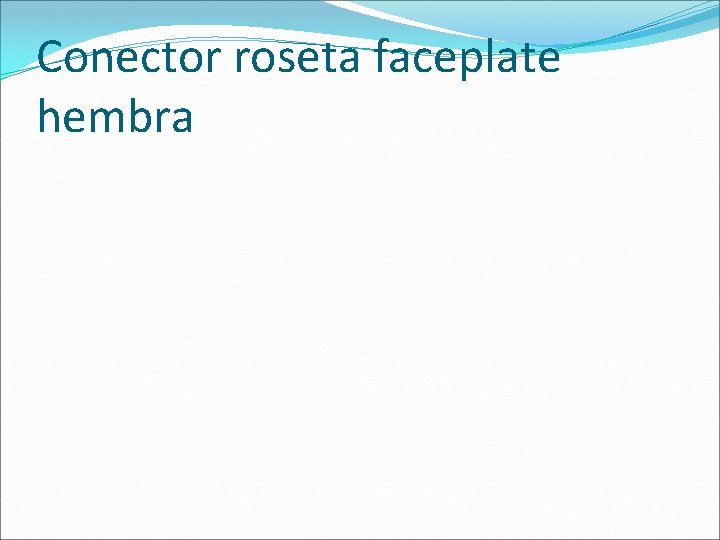

Conector roseta faceplate hembra

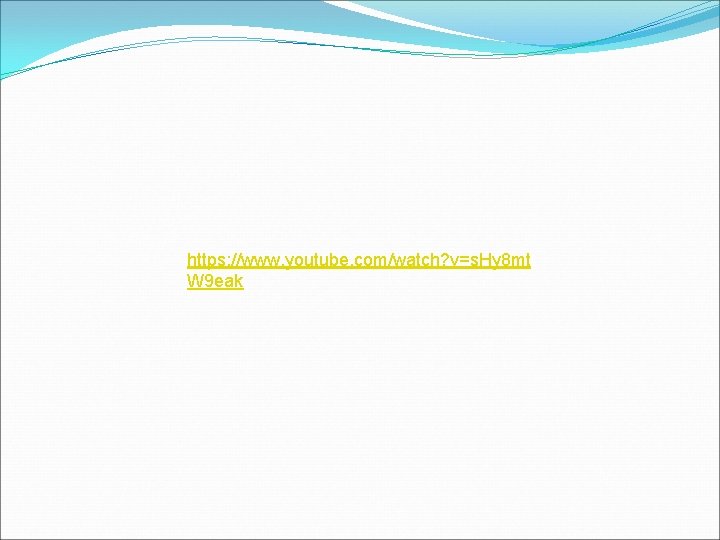

https: //www. youtube. com/watch? v=s. Hy 8 mt W 9 eak
