c T Elektronik Sound Decoder Aufbereitung der Sounds

c. T Elektronik Sound Decoder Aufbereitung der Sounds und Programmierung der Decoder Arnold@Huebsch. at http: //www. huebsch. at/train http: //AMW. huebsch. at 2003 09 19 http: //AMW. huebsch. at Folie von

Sound - Warum? weil es einen realitätsnäheren Betrieb ermöglicht Grundsätzliche Unterschiede zum Vorbild: Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 Der Modellbahner bemüht sich Lärm zu erzeugen der beim Vorbild vermieden werden soll Welche Beobachtungsposition ist die korrekte Standort neben der Lok In dem Fahrzeug Bahndamm Größere Entfernung Vorbildtreue ähnlich unlösbar wie andere Modellbahnanliegen http: //AMW. huebsch. at 2

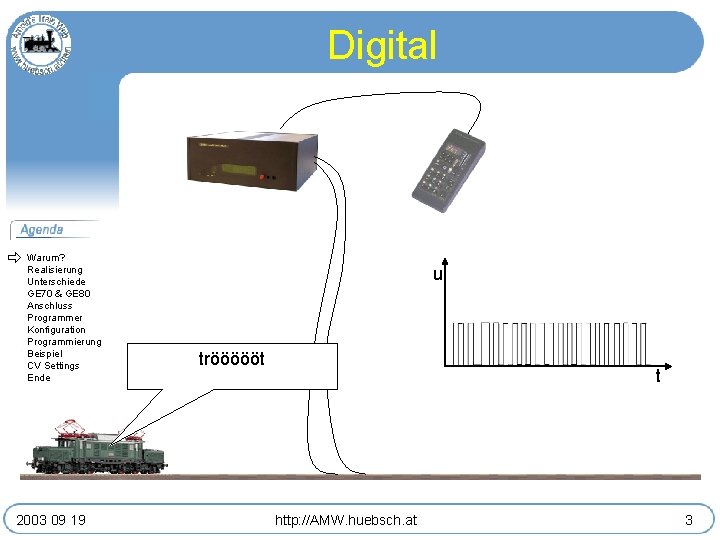

Digital Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 u tröööööt t http: //AMW. huebsch. at 3

Realisierung Es gibt mehrere Ansätze stationäre Geräuscherzeugung Kombidecoder (Geräusch und Fahrdecoder) Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 Arbeitszustand der Regelung kann in die Signalerzeugung aufgenommen werden Derzeit meistens groß -> schwierig einzubauen 2 getrennte Decoder Leichter einzubauen Decoder arbeitet im „Blindflug“ Zukunft SUSI, kann Daten weitergeben. http: //AMW. huebsch. at 4

Unterschiede Bauform und Einbaumöglichkeiten Verdrahtungsaufwand Anzahl der gleichzeitig möglichen Sounds Speichermöglichkeiten, größe der Sounds gesamt 20 -30 Sekunden Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende Programmiermöglichkeiten, Werkzeuge Lautstärke Zahl (gleichzeitig) der Abrufbaren Sounds DCC Konformität Kann der Decoder auch 12 Funktionsmodus Verfügbarkeit von Sounds Wie erfolgt das Ändern der Sounds 2003 09 19 http: //AMW. huebsch. at 5

GE 70 / GE 80 Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 GE 70 http: //AMW. huebsch. at 6

Anschlußschema Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende Minimaler Verkabelungsaufwand Isolation 2003 09 19 http: //AMW. huebsch. at 7

Sound Programmer Hilfsmittel zum Laden der Sounds in den Decoder Wandelt die Töne aus dem Computer in ein Programmiersignal für den Decoder um Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 Für den Normalbetrieb nicht nötig Benötigt eine gute Spannungsversorgung Jeder Sounddecoderhersteller benutzt (bietet) eigene Programmier Geräte untereinander inkompatibel! http: //AMW. huebsch. at 8

Stromversorgung Jeder Programmer benötigt eine Stromversorgung Zu niedrige Spannung und schwache Leistung führt zu fehlerhafter Programmierung. Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 Starker Trafo 1 A Steckernetzteil > 14 V Alternative: DCC Versorgung http: //AMW. huebsch. at 9

Sound Konfiguration Die Tran Decoder sind bereits vorkonfiguriert Dampf, Diesel, Elektro Passt sicher nirgends exakt Sounds sind nachladbar Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 http: //AMW. huebsch. at 10

Programmer Die programmier SW ist ein EXE Programm ohne weiterer Bedienelemente Alle Dateien in einem Directory Sounds Konfigurationsdatei Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende PC Platte 2003 09 19 http: //AMW. huebsch. at 11

Programmierung Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 Zählt hoch http: //AMW. huebsch. at 12

Decodereinbau Beispiel Stainz Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 http: //AMW. huebsch. at 13

CV Möglichkeiten Moderne Soundbausteine bieten die Möglichkeit neben den Geräuschen weitere Einstellungen vornehmen zu können NMRA Function Mapping Zum umdefinieren der Tasten, damit umgeht man Doppelbelegungen und andere Konflikte Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende Beeinflussung der Decoder Features Ein/Aus von Zufallsgeräuschen Häufigkeit der Zufallsgeräusche Zeit zwischen Auspuffstößen Bremsschwelle (Quietschen) Lautstärke Stark und Schwachzeiten Klangfarbe Alles on the fly programmierbar 2003 09 19 http: //AMW. huebsch. at 14

Beispiel Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 Tieferes volleres Geräusch CV 53 niedriger setzen Leiser stellen CV 55 = 1 Zufallsgeräusch aus CV 63/64 = 0 Nur Geräusch 2 leiser CV 57 Bit 0/1 z. B. CV 57=2 Kein Wegfahrpfeifen CV 49 Bit 6=0 z. B. : CV 49=66 http: //AMW. huebsch. at 15

The End Danke für Ihre Aufmerksamkeit! Warum? Realisierung Unterschiede GE 70 & GE 80 Anschluss Programmer Konfiguration Programmierung Beispiel CV Settings Ende 2003 09 19 Vortrag befindet sich auf: http: //www. huebsch. at/train bzw http: //ATW. huebsch. at http: //AMW. huebsch. at 16
