C. i. 2 - Le vocabulaire technique Ceci est l’aide en ligne du TP sur le vocabulaire technique. Zone active en vert Pour visionner le diaporama, Soit vous cliquez sur une forme. Soit vous parcourez page à page en utilisant les flèches gauche et droite du clavier numérique. Pour chaque fiche vous trouverez: -la désignation de la forme -une image ou un dessin -la définition de la forme. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

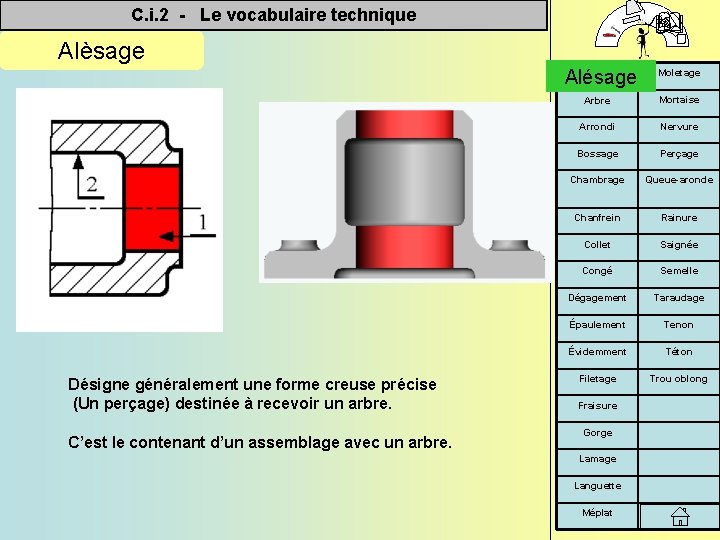

C. i. 2 - Le vocabulaire technique Alèsage Alésage Désigne généralement une forme creuse précise (Un perçage) destinée à recevoir un arbre. C’est le contenant d’un assemblage avec un arbre. Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

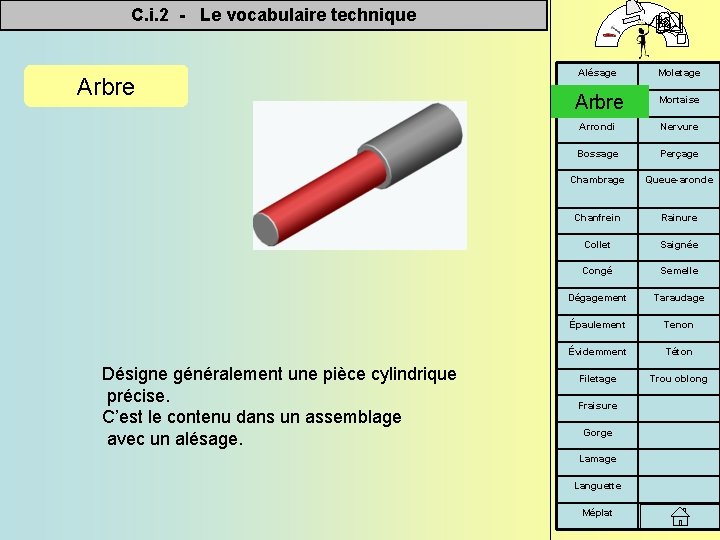

C. i. 2 - Le vocabulaire technique Arbre Désigne généralement une pièce cylindrique précise. C’est le contenu dans un assemblage avec un alésage. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

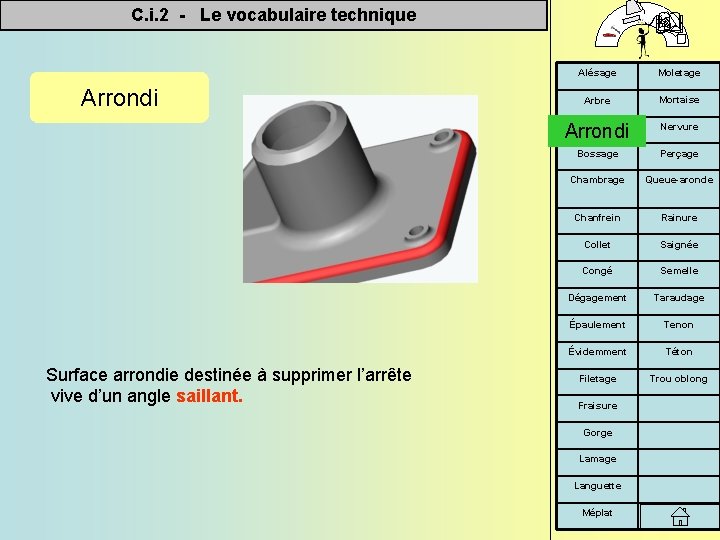

C. i. 2 - Le vocabulaire technique Arrondi Surface arrondie destinée à supprimer l’arrête vive d’un angle saillant. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Bossage Surépaisseur de matière, généralement située à l’entrée d’un perçage, destinée à limiter les surfaces à usiner. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Chambrage Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Chambrage C’est un évidemment réalisé à l’intérieur d’un alésage destiné à limiter la portée (surface en contact) de l’arbre contenu dans l’alésage. Fraisure Gorge Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Chanfrein Surface conique Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Surface plane. Surface conique ou plane obtenue par suppression d’une arrête vive sur un cylindre ou sur un prisme. Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

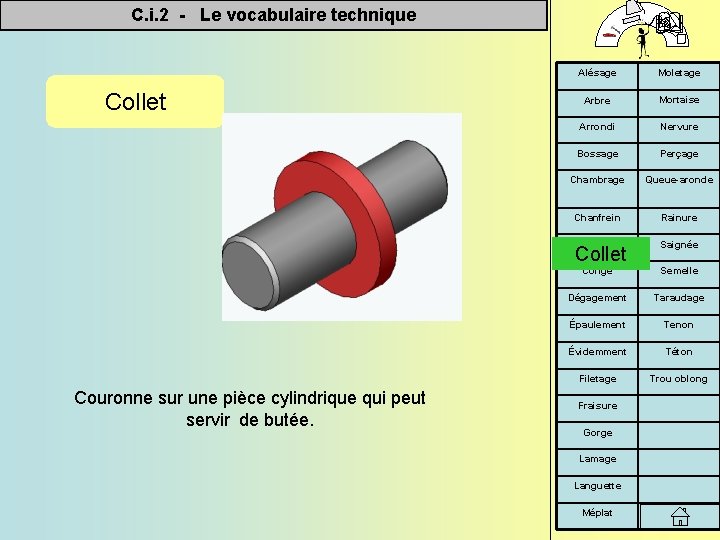

C. i. 2 - Le vocabulaire technique Collet Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Collet Couronne sur une pièce cylindrique qui peut servir de butée. Fraisure Gorge Lamage Languette Méplat

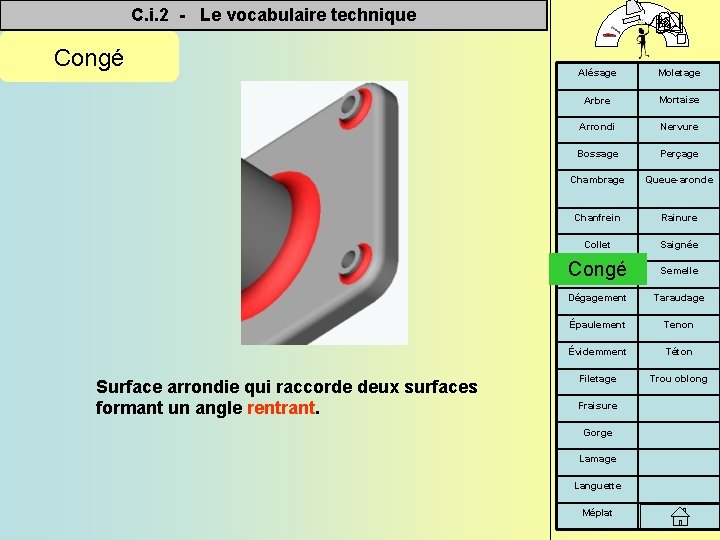

C. i. 2 - Le vocabulaire technique Congé Surface arrondie qui raccorde deux surfaces formant un angle rentrant. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Dégagement Usinage effectué dans le fond d’un angle pour assurer un bon contact ou pour faciliter un usinage. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

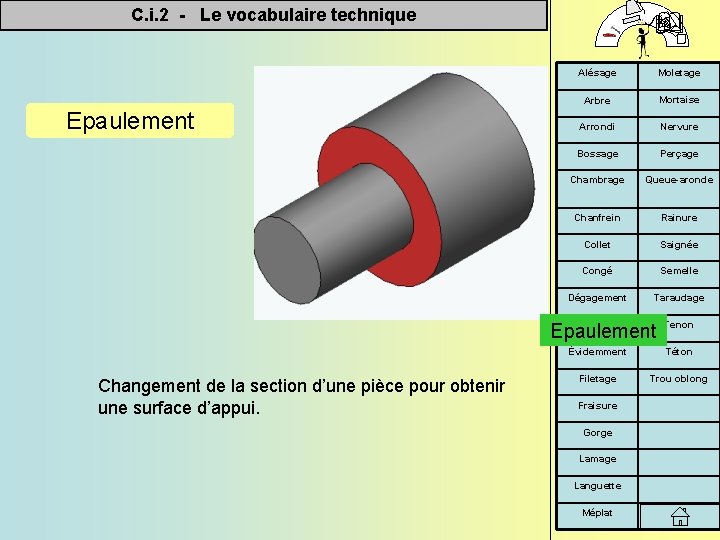

C. i. 2 - Le vocabulaire technique Epaulement Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Epaulement Changement de la section d’une pièce pour obtenir une surface d’appui. Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

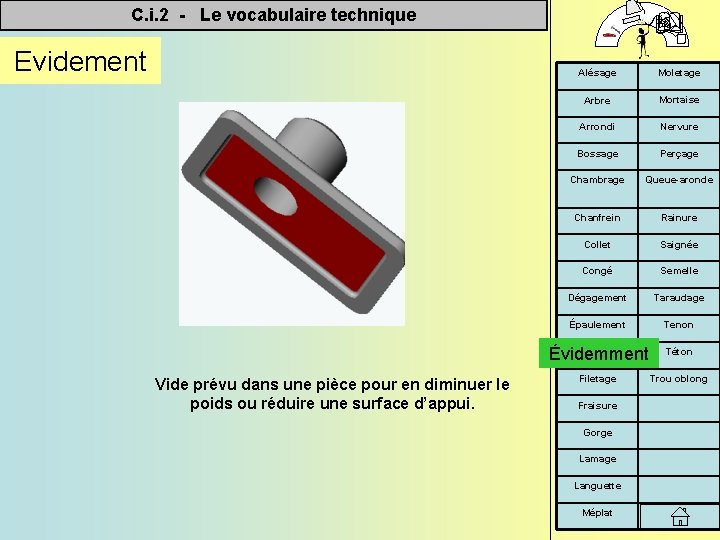

C. i. 2 - Le vocabulaire technique Evidement Vide prévu dans une pièce pour en diminuer le poids ou réduire une surface d’appui. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

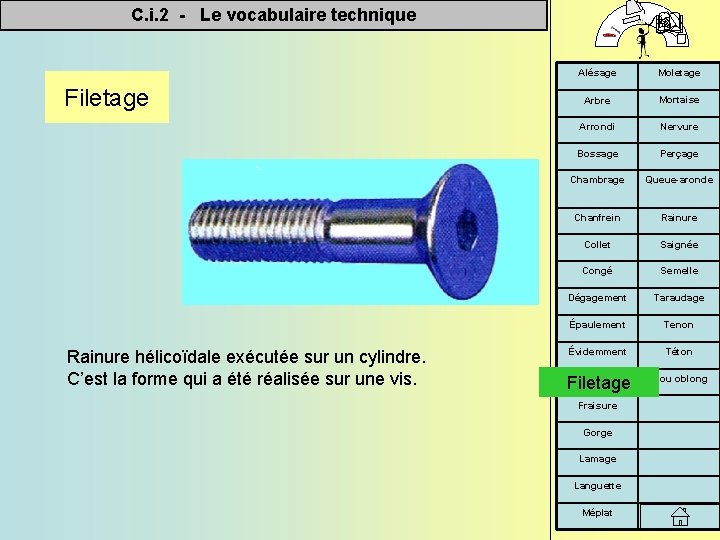

C. i. 2 - Le vocabulaire technique Filetage Rainure hélicoïdale exécutée sur un cylindre. C’est la forme qui a été réalisée sur une vis. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

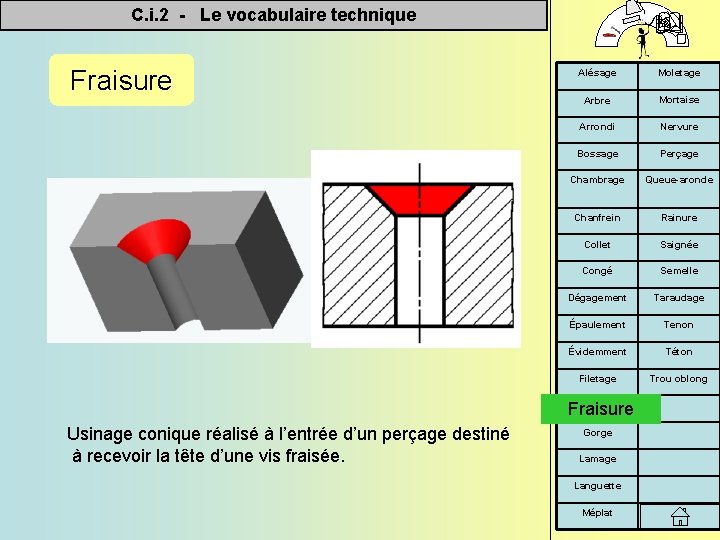

C. i. 2 - Le vocabulaire technique Fraisure Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Usinage conique réalisé à l’entrée d’un perçage destiné à recevoir la tête d’une vis fraisée. Gorge Lamage Languette Méplat

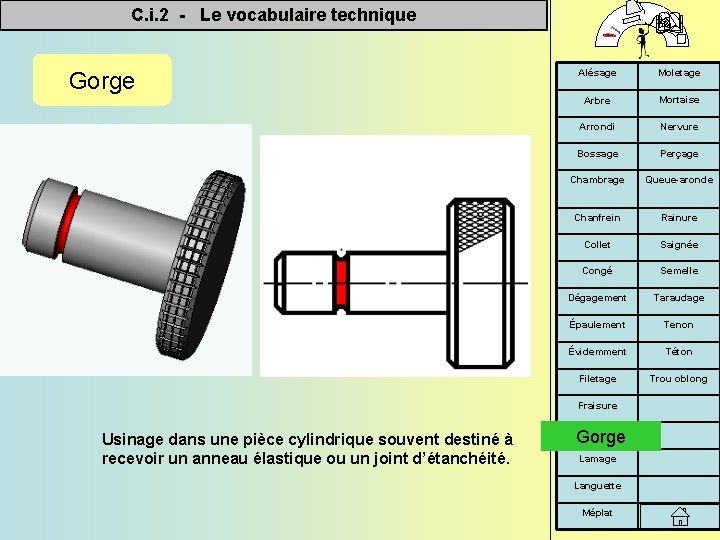

C. i. 2 - Le vocabulaire technique Gorge Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Usinage dans une pièce cylindrique souvent destiné à recevoir un anneau élastique ou un joint d’étanchéité. Gorge Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Lamage Usinage cylindrique réalisé à l’entrée d’un perçage destiné à noyer (cacher) la tête d’une vis. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

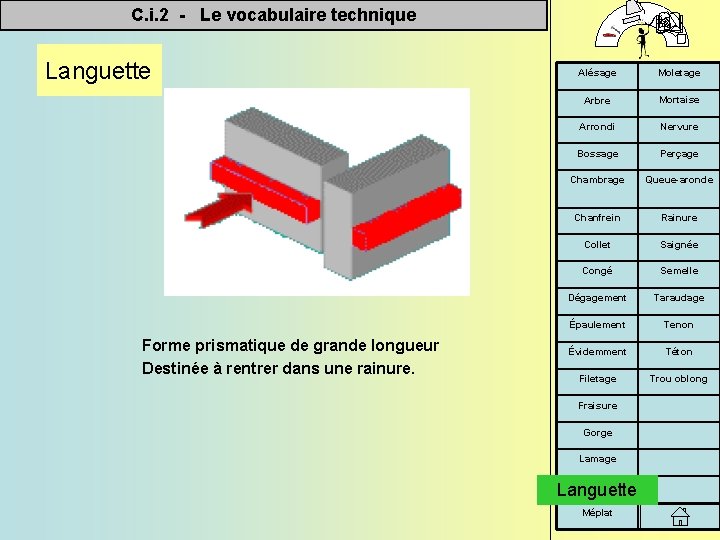

C. i. 2 - Le vocabulaire technique Languette Forme prismatique de grande longueur Destinée à rentrer dans une rainure. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Méplat Surface plane réalisée sur un cylindre par enlèvement de matière. Deux méplats opposés sur une pièce cylindrique permettent l’utilisation d’une clef plate. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

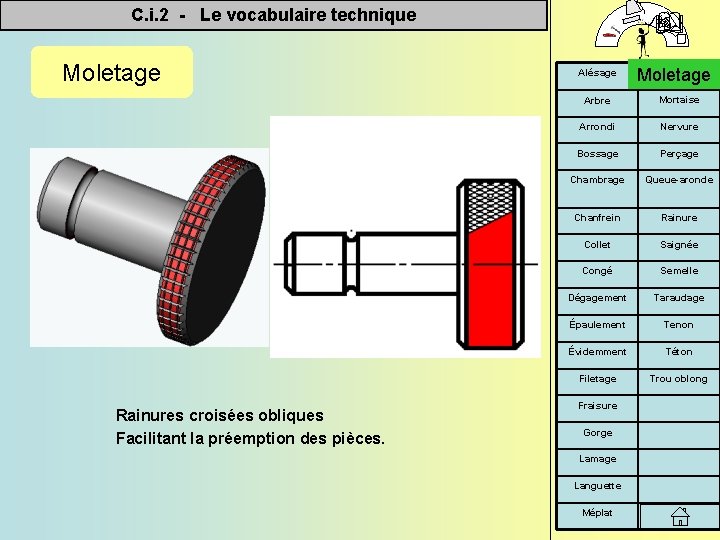

C. i. 2 - Le vocabulaire technique Moletage Rainures croisées obliques Facilitant la préemption des pièces. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

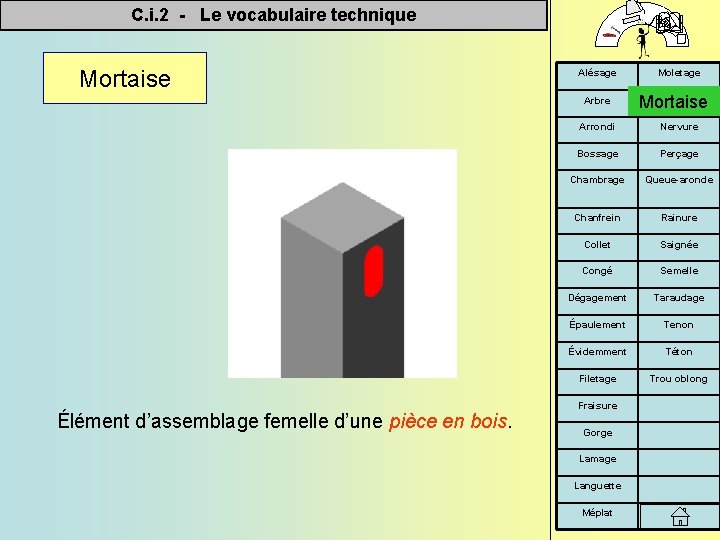

C. i. 2 - Le vocabulaire technique Mortaise Alésage Arbre Élément d’assemblage femelle d’une pièce en bois. Moletage Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

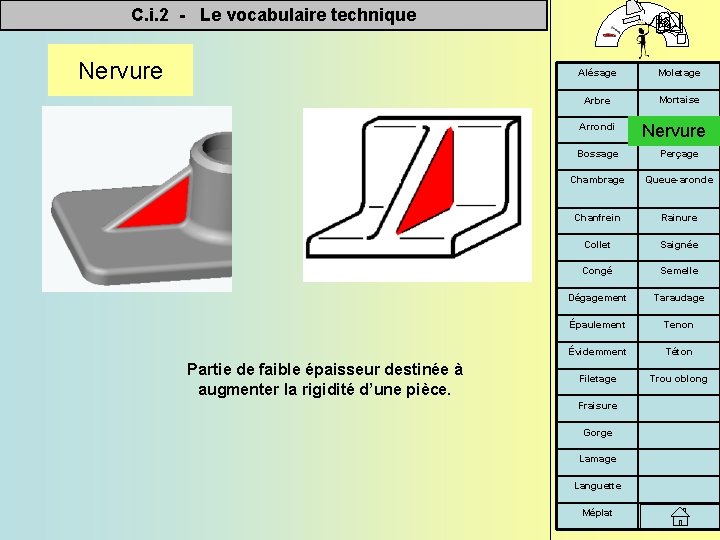

C. i. 2 - Le vocabulaire technique Nervure Alésage Moletage Arbre Mortaise Arrondi Partie de faible épaisseur destinée à augmenter la rigidité d’une pièce. Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

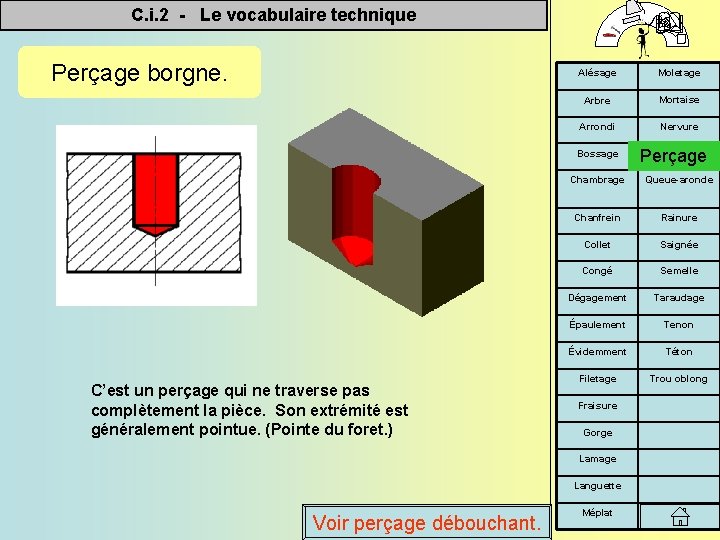

C. i. 2 - Le vocabulaire technique Perçage borgne. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage C’est un perçage qui ne traverse pas complètement la pièce. Son extrémité est généralement pointue. (Pointe du foret. ) Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Voir perçage débouchant. Perçage Méplat

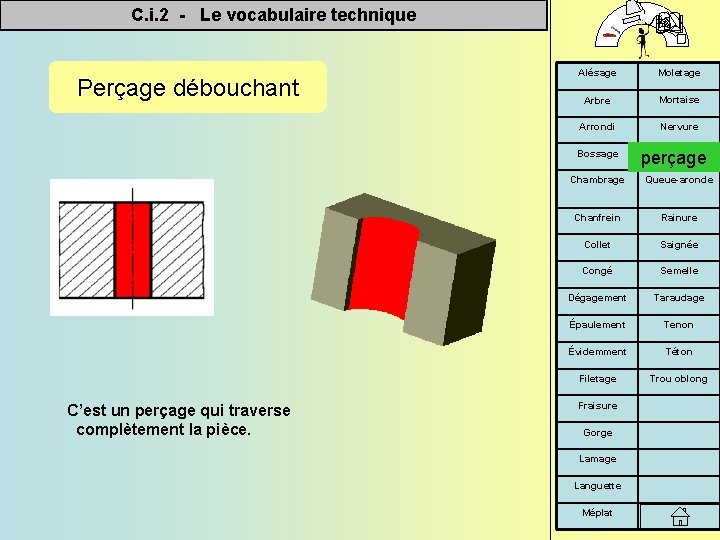

C. i. 2 - Le vocabulaire technique Perçage débouchant Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage C’est un perçage qui traverse complètement la pièce. Perçage perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

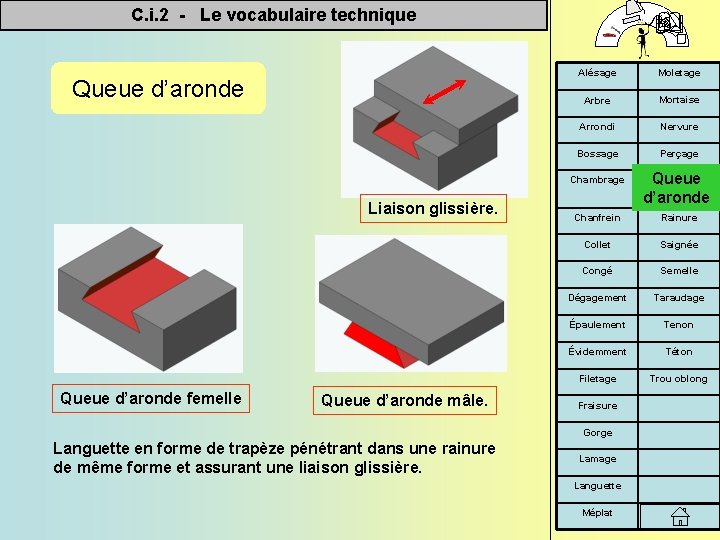

C. i. 2 - Le vocabulaire technique Queue d’aronde Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Liaison glissière. Queue d’aronde femelle Queue d’aronde mâle. Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Languette en forme de trapèze pénétrant dans une rainure de même forme et assurant une liaison glissière. Queue d’aronde Queue-aronde Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Rainures Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Entaille longue pratiquée dans une pièce. Gorge Lamage Languette Méplat

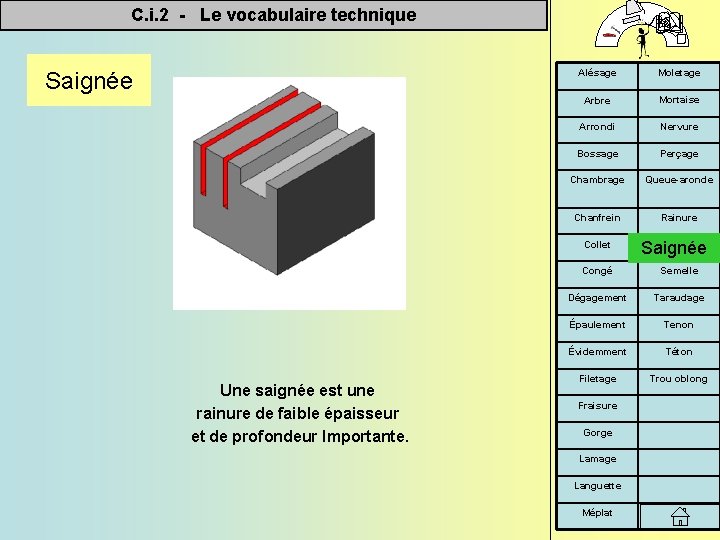

C. i. 2 - Le vocabulaire technique Saignée Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Une saignée est une rainure de faible épaisseur et de profondeur Importante. Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

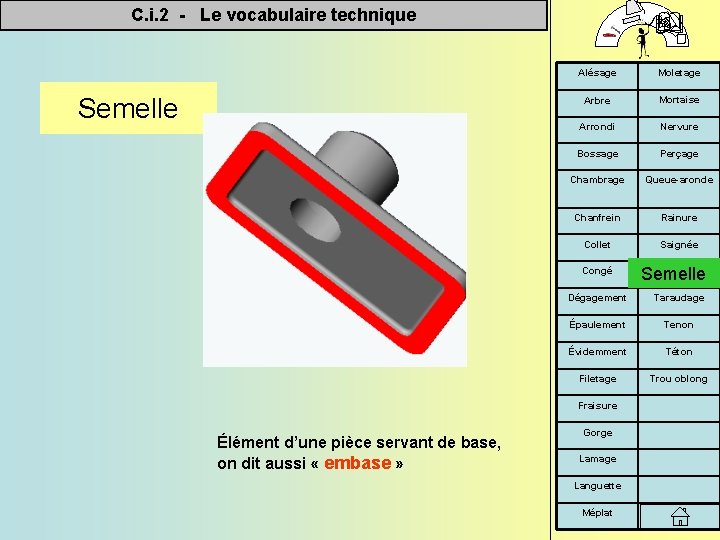

C. i. 2 - Le vocabulaire technique Semelle Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Élément d’une pièce servant de base, on dit aussi « embase » Semelle Gorge Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Taraudage borgne taraudage perçage Taraudage borgne: Rainure hélicoïdale exécutée dans un perçage qui ne traverse pas la pièce. Sur le dessin, on distingue le perçage et le taraudage. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage C’est la forme qui reçoit le filetage. Languette Voir taraudage débouchant Méplat

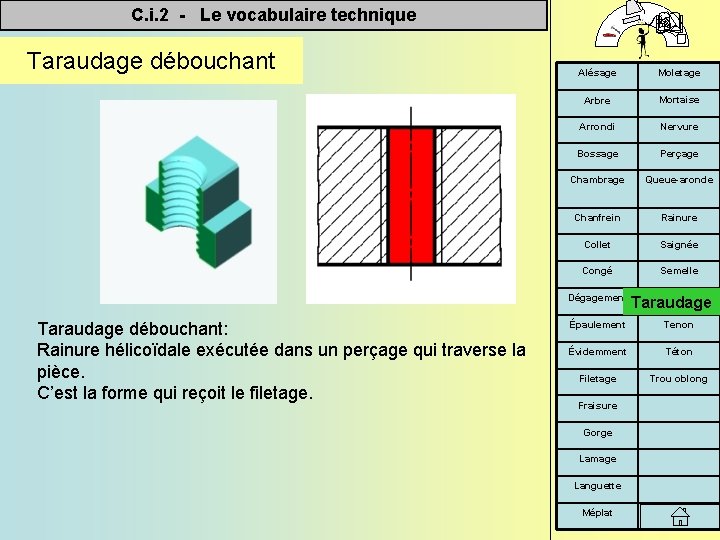

C. i. 2 - Le vocabulaire technique Taraudage débouchant Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage débouchant: Rainure hélicoïdale exécutée dans un perçage qui traverse la pièce. C’est la forme qui reçoit le filetage. Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

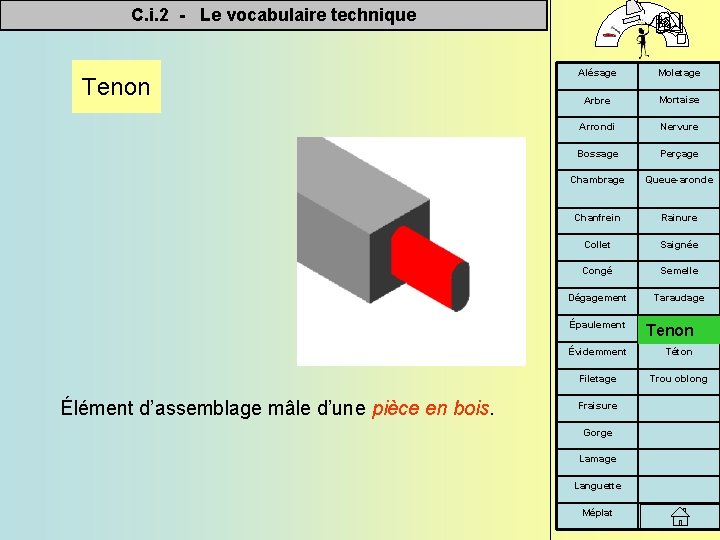

C. i. 2 - Le vocabulaire technique Tenon Élément d’assemblage mâle d’une pièce en bois. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

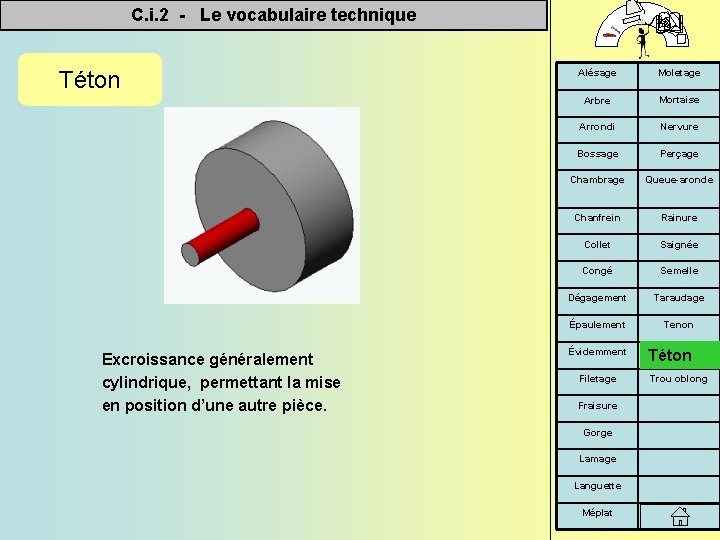

C. i. 2 - Le vocabulaire technique Téton Excroissance généralement cylindrique, permettant la mise en position d’une autre pièce. Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Gorge Lamage Languette Méplat

C. i. 2 - Le vocabulaire technique Trou oblong Lumière Alésage Moletage Arbre Mortaise Arrondi Nervure Bossage Perçage Chambrage Queue-aronde Chanfrein Rainure Collet Saignée Congé Semelle Dégagement Taraudage Épaulement Tenon Évidemment Téton Filetage Trou oblong Fraisure Trou de forme allongée, terminé par 2 demi-cylindres. Gorge Lamage Si la forme est quelconque, on l’appelle: lumière. Languette Méplat
