C EFISIENSI AIR SE Dirjen Cipta Karya No

C. EFISIENSI AIR SE Dirjen Cipta Karya No. 86 tahun 2016 tentang Petunjuk Teknis Penyelenggaraan Bangunan Gedung Hijau 1

Uraian persyaratan: 1. Sumber Air a. Air PDAM b. Air permukaan yang diolah c. Air hujan yang diolah d. Air daur ulang misal dari wudlu e. Air kondensasi AC 2. Pemakaian Air a. Direncanakan meter air dipasang di setiap sistem keluaran air PDAM b. Direncanakan meter air dipasang di setiap sistem keluaran air tanah c. Direncanakan meter dipasang di setiap sistem sumber air daur ulang dan lebih dari 10% digunakan. 3. Penggunaan Peralatan Saniter. Hemat Air (Water Fixture) WC flush valve (hemat: 4 L/flush) WC flush tank (hemat: 4 L/flush) Urinal Flash Valve/ peturasan (hemat: 4 L/flush) Keran Wastafel (hemat 9 L/menit) Keran Tembok (hemat 8 L/menit) Shower (hemat 9 L/menit) *diuji dalam tekanan 0, 7 bar Pilih salah satu a. Direncanakan Gedung menggunakan minimal 25% produk fixture hemat air dari total rencana pengadaan produk fixture b. minimal 50% dari total pengadaan produk fixture c. minimal 75% dari total pengadaan produk fixture 2

C. 1. Sumber Air 12 a. Air PDAM 1 b. Air permukaan yang diolah 3 c. Air hujan yang diolah 3 Kelengkapan dokumen yang perlu diperiksa : d. Air daur ulang misal dari wudlu 3 e. Air kondensasi AC 2 Kelengkapan dokumen yang perlu diperiksa : 3

SKEMATIK AIR - BGH M Meter air M Tanki Atap Air Bersih SCF Sand & Carbon Filter WTP Water Treatment Plant STP Sewage Treatment Plant Tanki Atap Air Daur Ulang M Urinal Air PDAM M Jet Spray Pantry - Janitor Irigasi Wastafel Cooling Tower Shower Flushing WC Wudhu Air Hujan Kondensas i AC WTP Air Bekas Tanki Air Hujan Tanki Air Kondensasi SCF M M Tanki Air Bersih Tanki Air Daur Ulang M STP Air Kotor Drainase luar Saluran Kota 4

C. 1. Sumber air a. Air PDAM 1 Keterangan : : Sumber Air PDAM : Water Mater : PDAM Water Mater Air Tanah : Water Mater 5

C. 1. Sumber air b. Air permukaan yang diolah 3 Air permukaan : • Danau • Sungai • Embung Yang dioleh/diproses/difilter sehingga mengahsilkan air yang bersih 6 Copyright GBCI-2015

C. 1. Sumber air c. Air hujan yang diolah 3 Air Hujan Didistribusik an Ke Unit Sanitair Tiap Lantai Talang Air Hujan Bak Kontrol Talang Air Hujan Didistribusikan Pada unit sanitair di masing – masing lantai . Air hujan yang diolah Ke Unit Sanitair Bak Kontrol Ke Unit Sanitair Filter Keterangan : : Clean Water Tank : Water Meter : Raw Water Tank : Filter : Rain Water Tank : Pompa Booster Rain Water Tank Wate r Mete r Raw Water Tank Clean Water Tank Pompa

Air hujan yang diolah Keterangan : : Saluran Air Hujan : Box Kontrol : Water Meter : Filter SKEMATIK PENGOLAHAN AIR RAIN WATER TANK 16 M 3 8

C. 1. Sumber air d. Air daur ulang misal dari wudlu 3 Sumber : Grey Water : • Shower • Air wudlu • Pantry • Floor drain • Wastafel Irigasi / Siram taman RECYCLED WATER Flushing Make up water Cooling Tower 9

C. 1. Sumber air e. Air kondensasi AC 2 Keterangan : Out Door AC Ke raw wate tank : Clean Water Tank : Water Meter : Raw Water Tank : Filter : Out Door AC : Pompa Booster Out Door AC Ke Unit Sanitair Out Door AC Didistribusikan Pada unit sanitair di masing – masing lantai Out Door AC Ke Unit Sanitair Air Hasil Kondenasi disalurkan ke bak penampungan yang terdapat di lantai basement Raw Water Mater Filter Clean Water Pompa Mater Booster 10

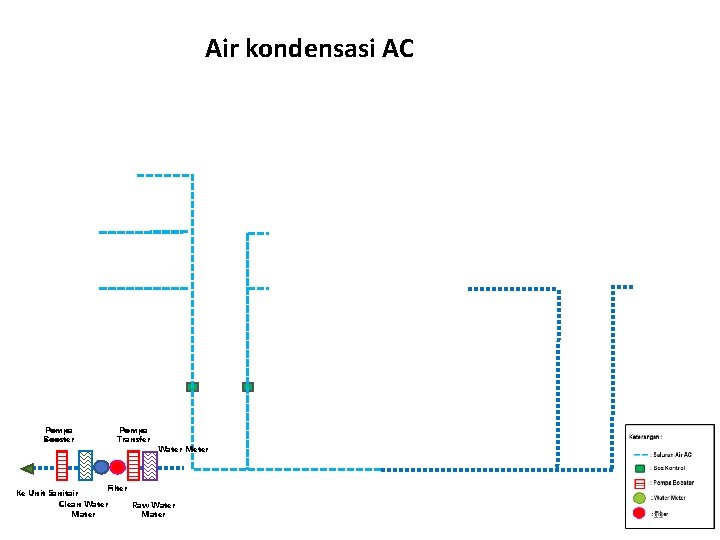

Air kondensasi AC Pompa Booster Pompa Transfer Water Meter Filter Ke Unit Sanitair Clean Water Raw Water Mater 11

C. 2. Pemakaian Air 8 a. Direncanakan meter air dipasang di setiap sistem keluaran air PDAM 2 b. Direncanakan meter air dipasang di setiap sistem keluaran air tanah 3 c. Direncanakan meter dipasang di setiap sistem sumber air daur ulang dan lebih dari 10% digunakan 3 Kelengkapan dokumen yang perlu diperiksa : 12

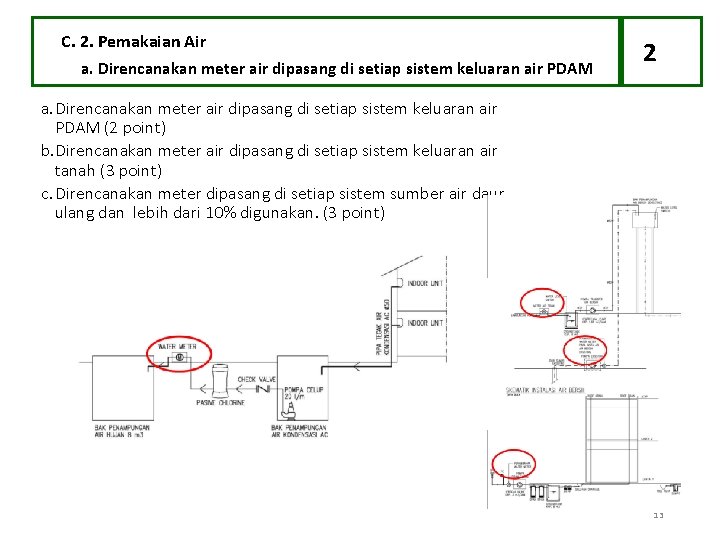

C. 2. Pemakaian Air a. Direncanakan meter air dipasang di setiap sistem keluaran air PDAM 2 a. Direncanakan meter air dipasang di setiap sistem keluaran air PDAM (2 point) b. Direncanakan meter air dipasang di setiap sistem keluaran air tanah (3 point) c. Direncanakan meter dipasang di setiap sistem sumber air daur ulang dan lebih dari 10% digunakan. (3 point) C. 2. Pemakaian Air 13

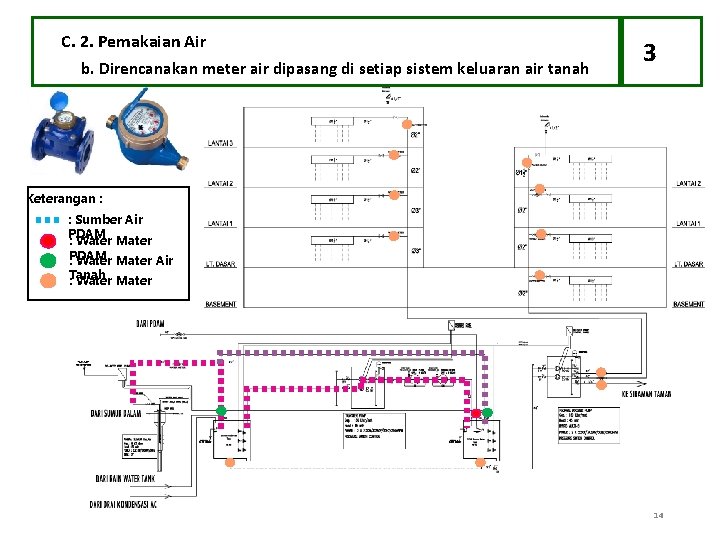

C. 2. Pemakaian Air b. Direncanakan meter air dipasang di setiap sistem keluaran air tanah 3 Keterangan : : Sumber Air PDAM : Water Mater : PDAM Water Mater Air Tanah : Water Mater 14

C. 3. Penggunaan Peralatan Saniter Hemat Air (Water Fixture) 5 Pilih salah satu : a. Direncanakan gedung menggunakan minimal 25% produk fixture hemat air dari total rencana pengadaan produk fixture 3 b. minimal 50% dari total pengadaan produk fixture 4 c. minimal 75% dari total pengadaan produk fixture 5 Kelengkapan dokumen yang perlu diperiksa : 15

Pilih salah satu a. Direncanakan Gedung menggunakan minimal 25% produk fixture hemat air dari total rencana pengadaan produk fixture (3 poin) b. minimal 50% dari total pengadaan produk fixture (4 poin) c. minimal 75% dari total pengadaan produk fixture (5 poin) Perhitungan penggunaan fixture hemat air

KONSERVASI AIR & EFISIENSI EFFICIENT WATER FIXTURE Urinal dengan sensor menghemat 3, 8 liter air penggunaan. Shower dengan tekanan airnya dikurangi : penghematan konsumsi air 1 liter/menit, Water closet dengan 2 tombol menghemat 1, 6 liter air penggunaan. 17
