Bygg Anlggnings programmet TAKSTOLSVNING Detta r en vning
Bygg & Anläggnings programmet TAKSTOLSÖVNING Detta är en övning att tillverka en takstol. De olika facktermerna står utsatta på takstolen här nedan.

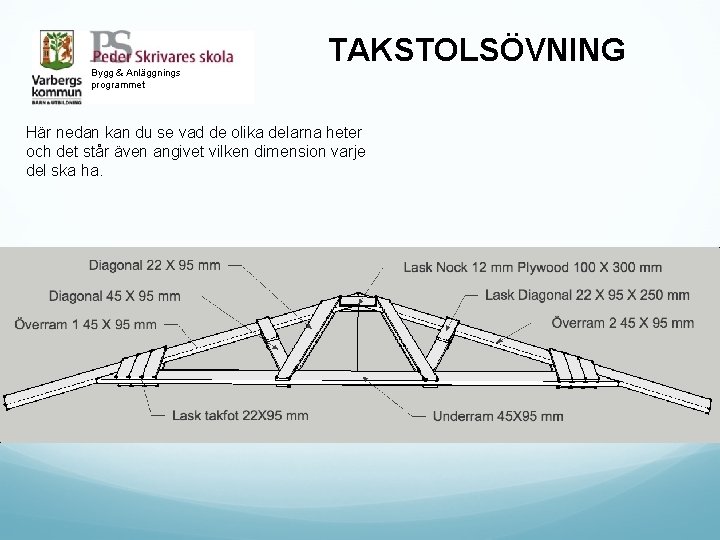

Bygg & Anläggnings programmet TAKSTOLSÖVNING Här nedan kan du se vad de olika delarna heter och det står även angivet vilken dimension varje del ska ha.
Bygg & Anläggnings programmet TAKSTOLSÖVNING På denna bild står det angivet de olika huvudmåtten. • • Underramen Nock höjd Överram Diagonal 45 X 95 mm 3800 mm spännvidd 1000 mm 2750 mm 800 mm från nock Taklutningen ska vara 25 O
Bygg & Anläggnings programmet TAKSTOLSÖVNING Man börjar med att rita ut en Baslinje som ska vara lika lång som spännvidden. I Detta fallet ska Baslinjen vara 3800 mm
TAKSTOLSÖVNING Bygg & Anläggnings programmet Ifrån centrum på baslinjen ska du rita en linje i 90 o vinkel som ska vara 1000 mm hög. 90 o 1000 mm
Bygg & Anläggnings programmet TAKSTOLSÖVNING Nu är det dags för det första överramen. • • • Längden ska vara 2750 mm. I överkant ska den kapas i 25 O Innan man bestämmer sig så måste man se till att ”ryggen” är uppåt. Fråga din lärare…
Bygg & Anläggnings programmet TAKSTOLSÖVNING Sedan kapas överram nr. 2 till på samma sätt som den första. Och spikas fast med den andra. Använd 100 X 34 mm galvad spik.
Bygg & Anläggnings programmet TAKSTOLSÖVNING Nu ska underramen monteras och den totala längden (spännvidden) ska vara 3800 mm. Vid kapningen ska den kapas i 25 O.
Bygg & Anläggnings programmet Lasken i TAKSTOLSÖVNING nock monteras med en 12 mm plywoodskiva Måttet på lasken ska vara 100 X 300 mm. Den ska spikas med 3+3 galvad 60 X 2, 3 mm spik.
Bygg & Anläggnings programmet TAKSTOLSÖVNING Vid ”takfoten” ska det spikas 3 st laskar. Dessa monteras som på bilden ca: 150 mm in ifrån underramsänden. De ska monteras i 90 O ifrån underramen. Det ska spikas med 3+3 diagonalt. galvad 60 X 2, 3 mm spik och de ska spikas i
Bygg & Anläggnings programmet TAKSTOLSÖVNING Diagonalerna 45 X 95 ska monteras med ett C/C avstånd av 800 mm från nock. De ska sitta i 90 O vinkel från överramen. Fäst diagonalen genom att stickspika (skråspika). 800 mm

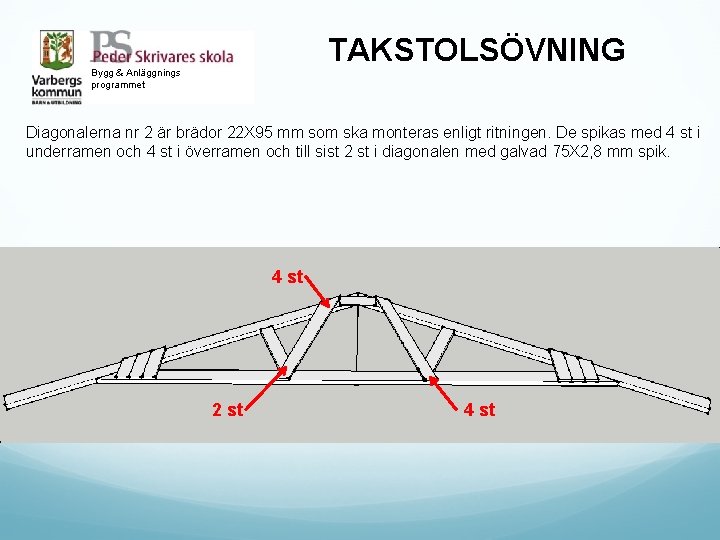

TAKSTOLSÖVNING Bygg & Anläggnings programmet Diagonalerna nr 2 är brädor 22 X 95 mm som ska monteras enligt ritningen. De spikas med 4 st i underramen och 4 st i överramen och till sist 2 st i diagonalen med galvad 75 X 2, 8 mm spik. 4 st 2 st 4 st
Bygg & Anläggnings programmet TAKSTOLSÖVNING Till sist ska diagonalerna 45 X 95 mm fästas med laskar som enligt bilden. Det är 2 st 22 X 95 mm brädor som ska kapas i 250 mm längder. De ska spikas med 3+3 st 60 X 2, 3 mm galvad trådspik.

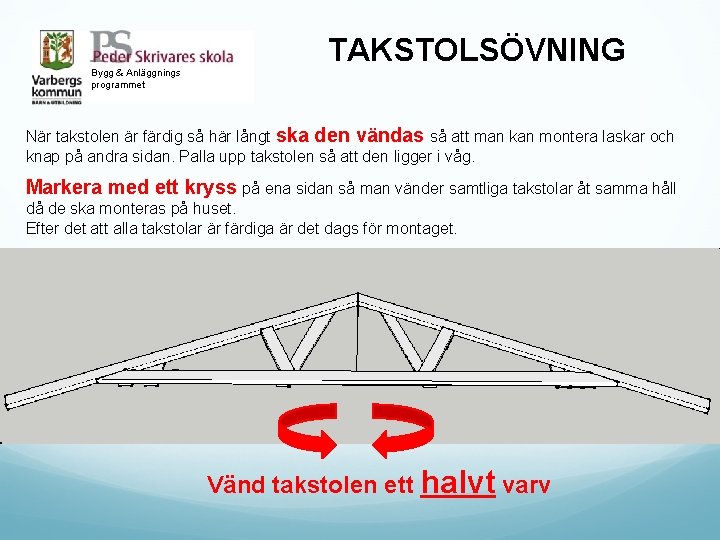

Bygg & Anläggnings programmet TAKSTOLSÖVNING När takstolen är färdig så här långt ska den vändas så att man kan montera laskar och knap på andra sidan. Palla upp takstolen så att den ligger i våg. Markera med ett kryss på ena sidan så man vänder samtliga takstolar åt samma håll då de ska monteras på huset. Efter det att alla takstolar är färdiga är det dags för montaget. Vänd takstolen ett halvt varv

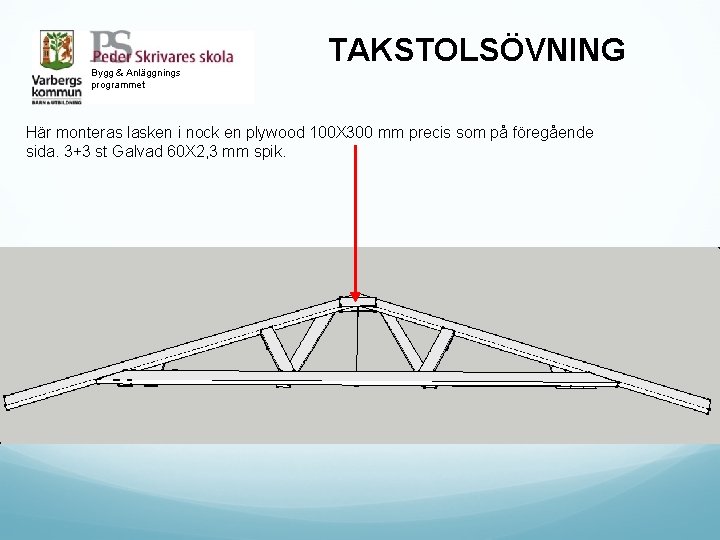

Bygg & Anläggnings programmet TAKSTOLSÖVNING Här monteras lasken i nock en plywood 100 X 300 mm precis som på föregående sida. 3+3 st Galvad 60 X 2, 3 mm spik.
Bygg & Anläggnings programmet TAKSTOLSÖVNING Till slut ska alla laskar på baksidan som består av 22 X 95 mm brädor spikas enligt tidigare anvisningar med den skillnaden att man ska använda Galvad 75 X 2, 8 mm trådspik men antalet likt innan. Galvad 75 X 2, 8 mm trådspik
