Buszrendszerek az Audi TTben Dr Foltnyi Bence Audi

Buszrendszerek az Audi TT-ben Dr. Foltányi Bence Audi Hungaria Motor Kft, Járműgyártás, Minőségbiztosítás G/GQ-2 Montage Qualitätssicherung Elektrik/Elektronik 2008. 11. 28.

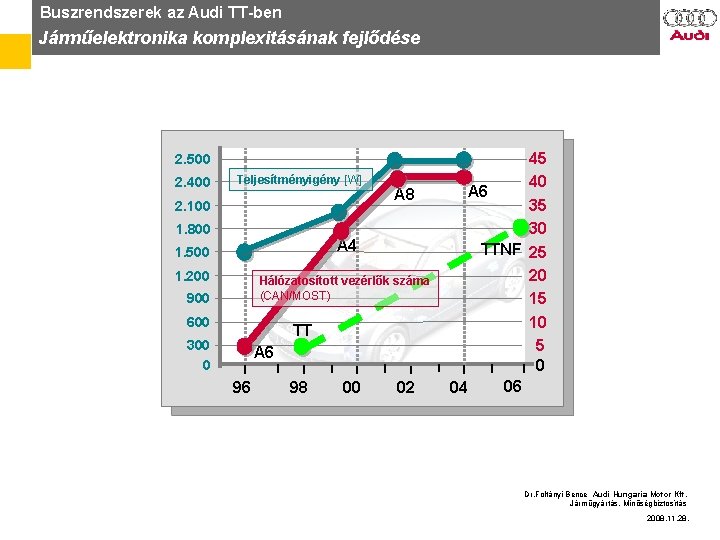

Buszrendszerek az Audi TT-ben Járműelektronika komplexitásának fejlődése 2. 500 2. 400 Teljesítményigény [W] 2. 100 1. 800 A 8 A 4 1. 500 1. 200 Hálózatosított vezérlők száma (CAN/MOST) 900 600 TT 300 0 A 6 96 98 00 02 45 40 A 6 35 30 TTNF 25 20 15 10 5 0 06 04 Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

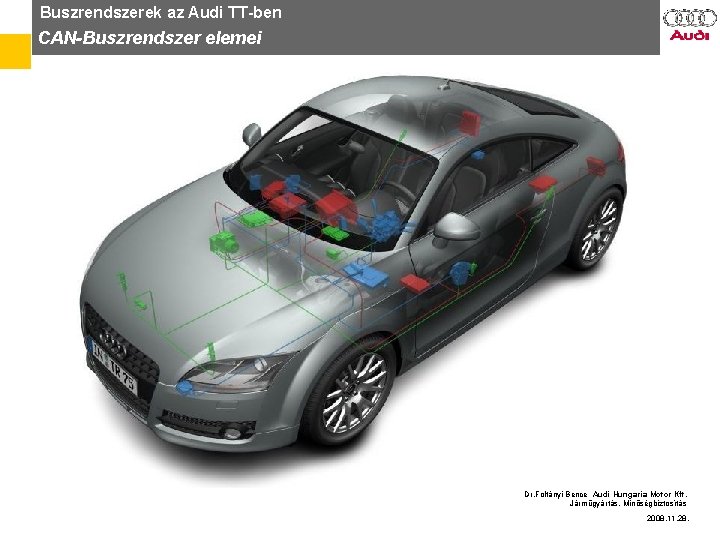

Buszrendszerek az Audi TT-ben CAN-Buszrendszer elemei Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

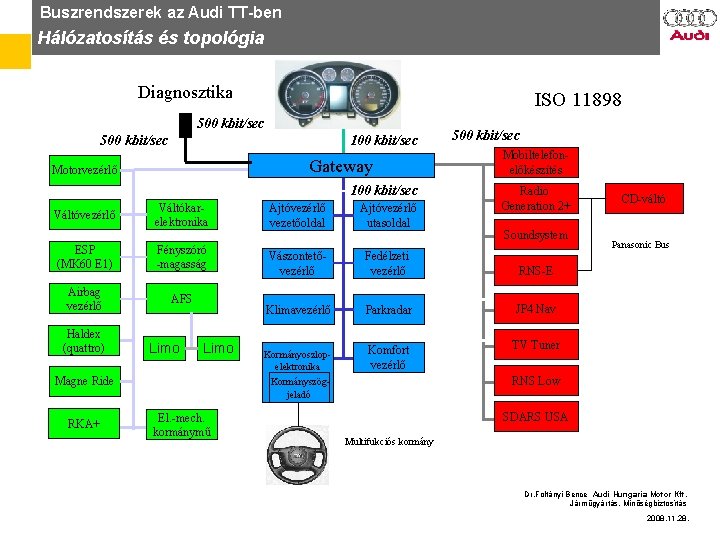

Buszrendszerek az Audi TT-ben Hálózatosítás és topológia Diagnosztika ISO 11898 500 kbit/sec 100 kbit/sec Gateway Motorvezérlő 100 kbit/sec Váltóvezérlő Váltókarelektronika ESP (MK 60 E 1) Fényszóró -magasság Airbag vezérlő AFS Haldex (quattro) Limo Magne Ride RKA+ Mobiltelefonelőkészítés Radio Generation 2+ Ajtóvezérlő vezetőoldal Ajtóvezérlő utasoldal Vászontetővezérlő Fedélzeti vezérlő RNS-E Klimavezérlő Parkradar JP 4 Nav Kormányoszlopelektronika Komfort vezérlő TV Tuner Soundsystem CD-váltó Panasonic Bus RNS Low Kormányszögjeladó El. -mech. kormánymű 500 kbit/sec SDARS USA Multifukciós kormány Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

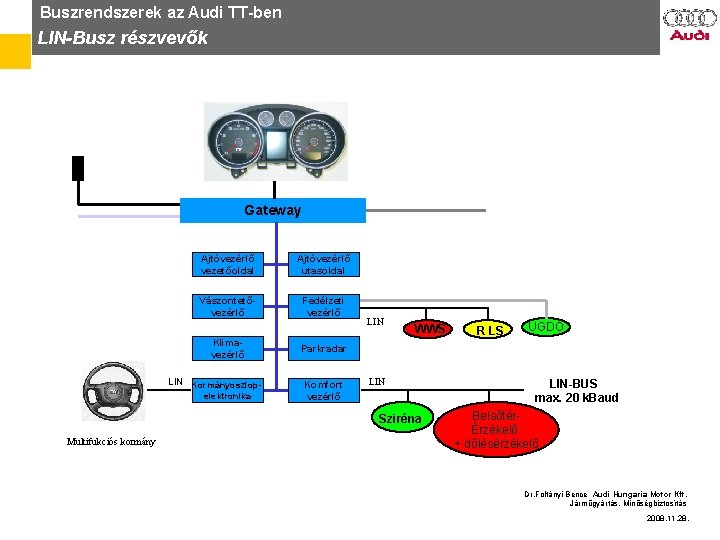

Buszrendszerek az Audi TT-ben LIN-Busz részvevők Gateway Ajtóvezérlő vezetőoldal Ajtóvezérlő utasoldal Vászontetővezérlő Fedélzeti vezérlő Klimavezérlő LIN Kormányoszlopelektronika LIN WWS UGDO Parkradar Komfort vezérlő LIN Sziréna Multifukciós kormány R LS LIN-BUS max. 20 k. Baud BelsőtérÉrzékelő + dőlésérzékelő Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

Buszrendszerek az Audi TT-ben Kábelezés Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

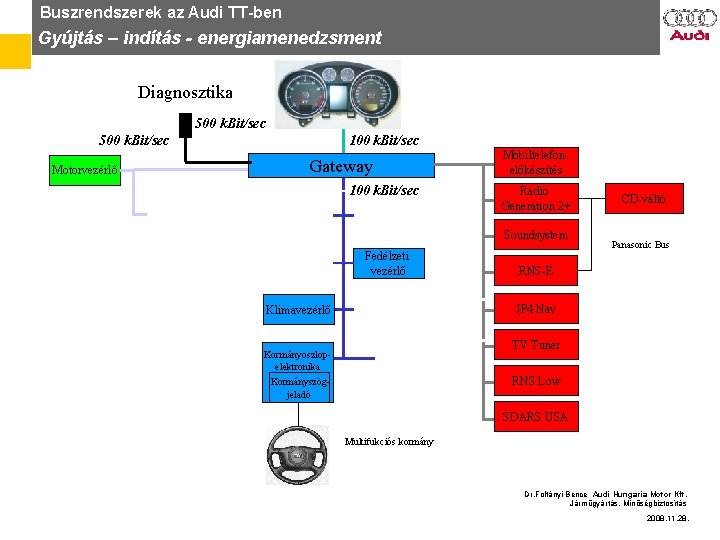

Buszrendszerek az Audi TT-ben Gyújtás – indítás - energiamenedzsment Diagnosztika 500 k. Bit/sec Motorvezérlő 100 k. Bit/sec Gateway 100 k. Bit/sec Mobiltelefonelőkészítés Radio Generation 2+ Soundsystem Fedélzeti vezérlő CD-váltó Panasonic Bus RNS-E JP 4 Nav Klimavezérlő TV Tuner Kormányoszlopelektronika RNS Low Kormányszögjeladó SDARS USA Multifukciós kormány Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

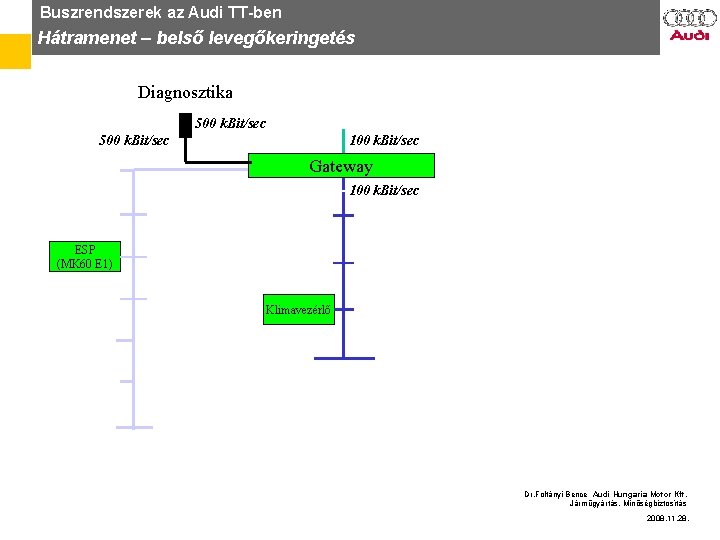

Buszrendszerek az Audi TT-ben Hátramenet – belső levegőkeringetés Diagnosztika 500 k. Bit/sec 100 k. Bit/sec Gateway 100 k. Bit/sec ESP (MK 60 E 1) Klimavezérlő Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

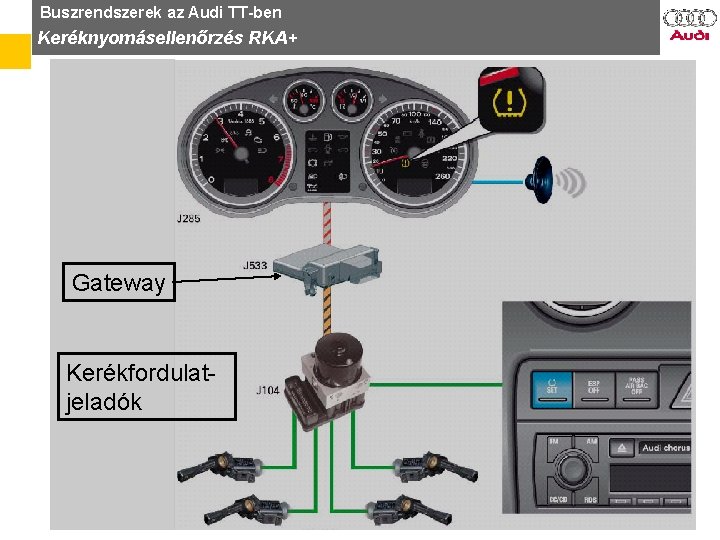

Buszrendszerek az Audi TT-ben Keréknyomásellenőrzés RKA+ RKA + Gateway Kerékfordulatjeladók Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

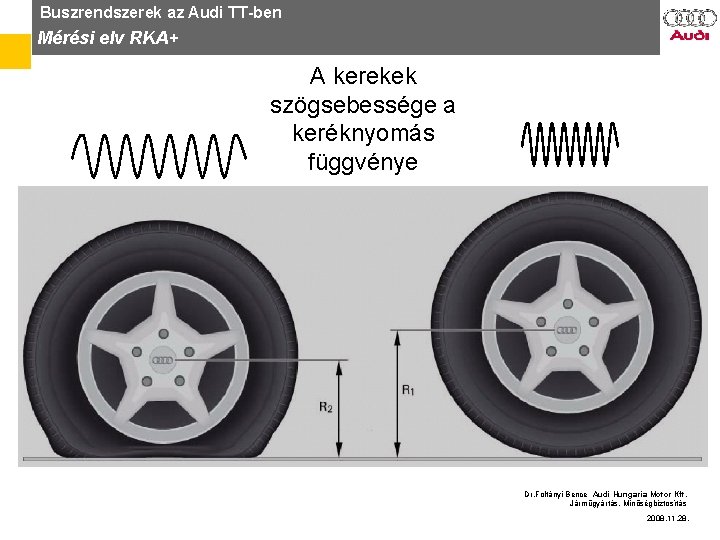

Buszrendszerek az Audi TT-ben Mérési elv RKA+ A kerekek szögsebessége a keréknyomás függvénye Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

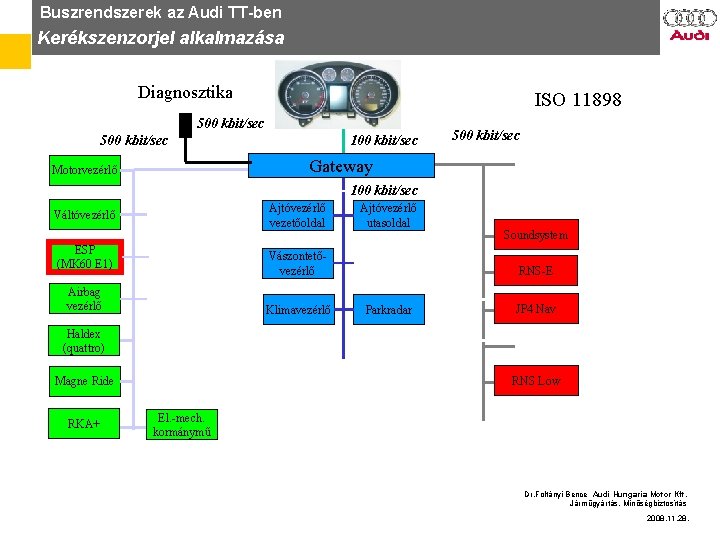

Buszrendszerek az Audi TT-ben Kerékszenzorjel alkalmazása Diagnosztika ISO 11898 500 kbit/sec 100 kbit/sec 500 kbit/sec Gateway Motorvezérlő 100 kbit/sec Ajtóvezérlő vezetőoldal Váltóvezérlő ESP (MK 60 E 1) Ajtóvezérlő utasoldal Vászontetővezérlő Airbag vezérlő Klimavezérlő Soundsystem RNS-E Parkradar JP 4 Nav Haldex (quattro) RNS Low Magne Ride RKA+ El. -mech. kormánymű Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.

Buszrendszerek az Audi TT-ben CAN-Busz alkalmazásának gyakorlati haszna • komplex funkciók megvalósítása • kábelek és csatlakozók mennyisége • moduláris felépítés • szenzorok többrétűbb felhasználása • kompatibilitás a konszern modelljei között: plattformok Ø fejlesztési, gyártási költségek • standardizált diagnosztikai eszközök a konszernen belül: Ø fejlesztés, gyártás, szerviz Dr. Foltányi Bence Audi Hungaria Motor Kft. Járműgyártás, Minőségbiztosítás 2008. 11. 28.
