Business Use Case Diagram Siti Mukaromah S Kom
Business Use Case Diagram Siti Mukaromah, S. Kom
Business Modeling �Teknik pemodelan yang digunakan untuk menggambarkan model suatu bisnis �Digunakan untuk meninjau, meningkatkan dan membuat sebuah bisnis

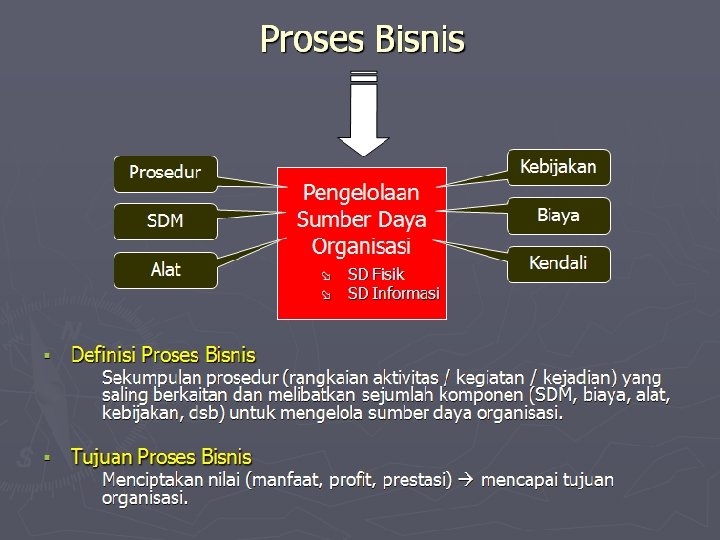

Proses Bisnis �Sekumpulan aktivitas yang dirancang untuk menghasilkan keluaran (output) tertentu bagi customer tertentu
Model dalam Business Modelling � Business Use case Model � Business Object Model
Business Use Case Model � Model yang menggambarkan proses-proses bisnis dari sebuah bisnis atau organisasi dan interaksi proses tersebut dengan pihak luar, seperti para customer dan partner
Business Actor � Menggambarkan peran yang dimainkan oleh seseorang atau sesuatu yang dengannya bisnis berinteraksi
Business Use-Case � Merupakan urutan tindakan yang dimainkan suatu bisnis yang menghasilkan sebuah nilai yang dapat dilihat dan ditujukan untuk suatu business actor tertentu.
Requirement � Kondisi atau kemampuan yang harus dipenuhi oleh software aplikasi yang akan dibuat. � Ada dua macam yaitu : functional requirement dan non-functional requirement � Functional requirement menentukan tindakan yang harus dapat dimainkan sebuah software aplikasi � Non functional menggambarkan atribut dari software aplikasi dan lingkungannya.

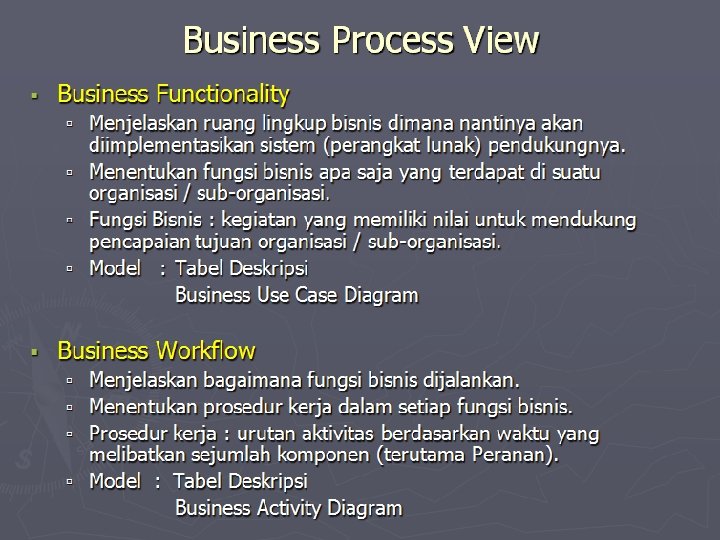

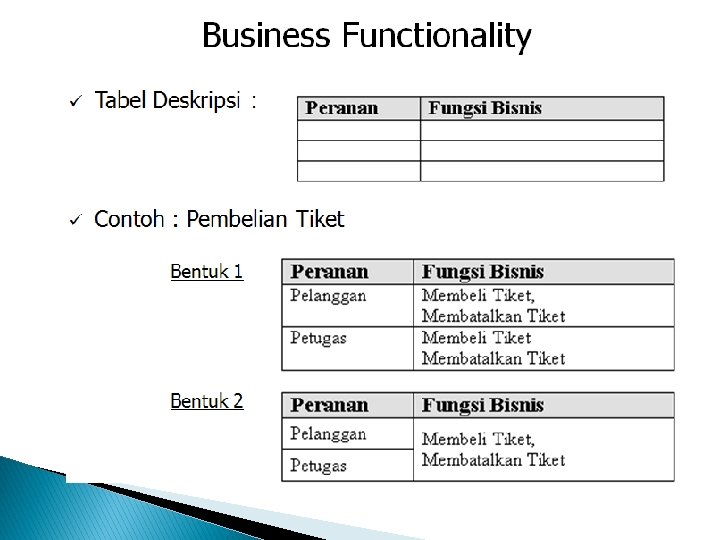

Business Process View � Business Functionality � Business Workflow

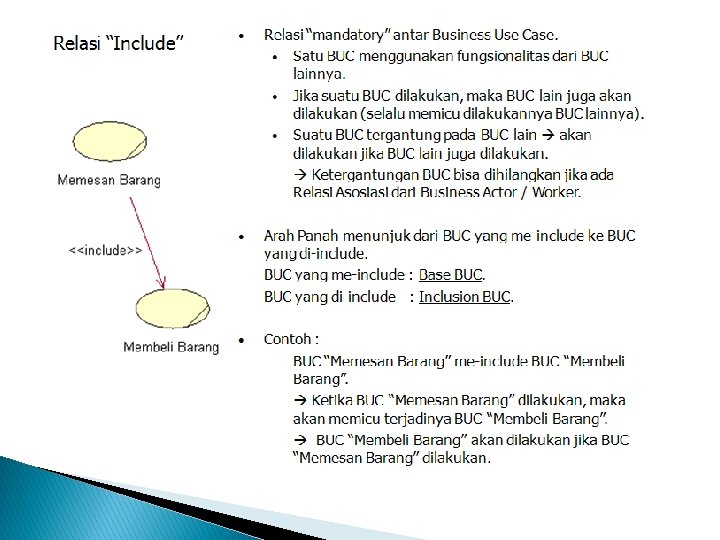

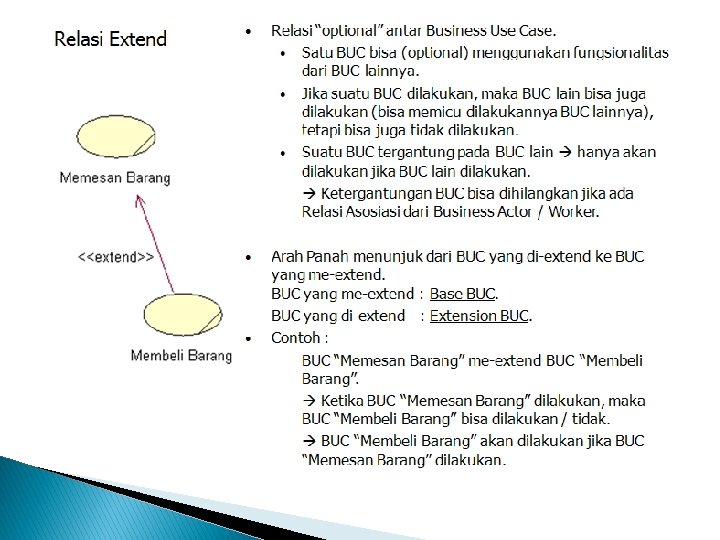

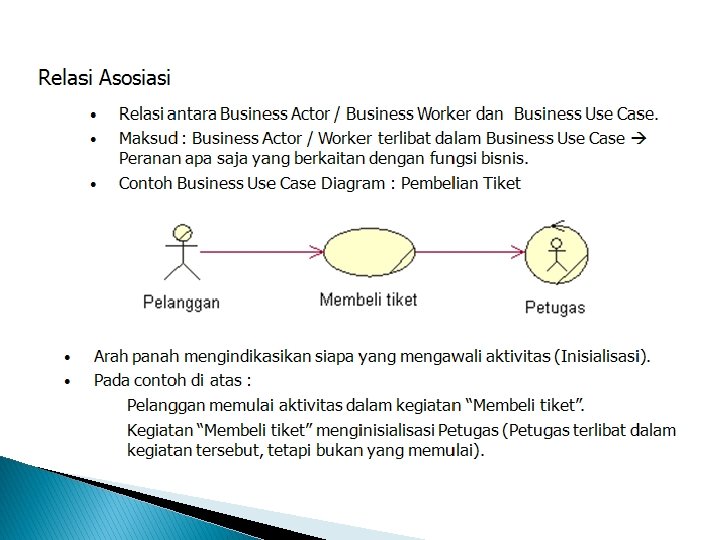

Business Use Case Diagram
Contoh 1
Contoh 2

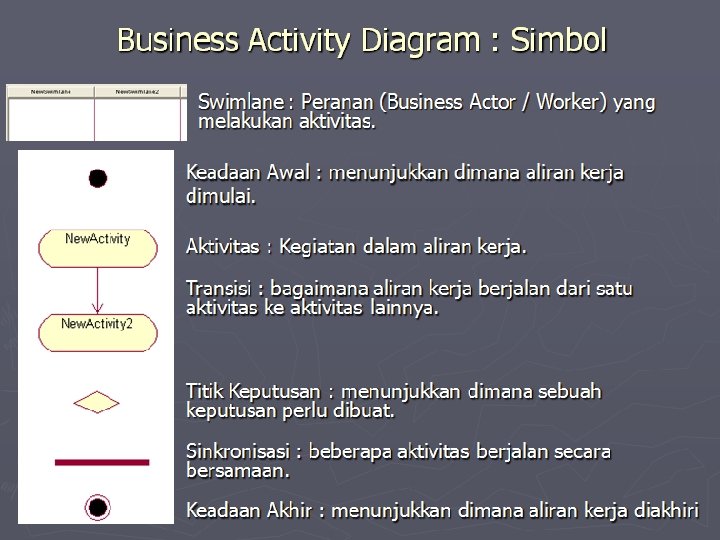

Business Workflow
Business Workflow
Activity Diagram � Membeli Tiket
Activity Diagram � Membatalkan Tiket
Pertanyaan? ? ?
Pertemuan Minggu ke-2 � Kunjungan ke Perpustakaan � Mengerjakan Tugas secara kelompok � Kumpul resume seperti biasa, dikerjakan individu
Format Pengiriman Tugas � To: siti. mukaromah 4@yahoo. com � Subject: T 2 PSIBO_NIM_Nama Lengkap � Contoh penulisan subject: � T 2 PSIBO_08410100001_Agung Firmansyah � Dikumpulkan paling lambat: � Hari Rabu, 8 September 2010 Pukul 24. 00
