Burbujeadores de Flujo Constante CFB 482014 Sutron Corporation
Burbujeadores de Flujo Constante (CFB) 4/8/2014 Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Resumen El Accu. Bar® Flujo Constante (CF) es un autónomo, dispositivo de precisión para medir el nivel del agua y la temperatura del agua, que consiste en una bomba, el tanque colector, tablero de control, pantalla / teclado y carcasa. El CF incorporado el sensor de precisión Accu. Bar® presión cumple con los requisitos de alta precisión para el aforo de caudales y vigilancia de mareas / ZONAS COSTERAS, estuarios, aguas subterráneas y embalses. El burbujeador incluye un registrador de datos incorporado para funcionamiento autónomo y o copia de seguridad (redundante) de registro de datos y RS 232 y puertos SDI-12 para las comunicaciones y el mantenimiento. También es compatible con MODBUS. Nuevo (15" x 12" x 7. 5“) Single Orifice Constant Flow Bubbler 56 -0133 -25 -1 C Accubar CFB Gage/Recorder 25 psi range, 6 mm tube Sutron Corporation (15" x 7. 5“) Dual Orifice Constant Flow Bubbler 56 -0134 -25 -2 25 psi Range (57 ft. ), 3/8" tube Constant Flow Bubblers (CFB) (10. 5" x 8. 5" x 7. 5“) Compact Constant Flow Bubbler 56 -0133 -25 -1 S* Compact Constant Flow Bubbler with 3/8” fitting sutron. com ‹#›
Aplicaciones de Burbujeadores de Flujo Constante • • • Meteorología y Climatología Atención de Desastres Nivel de Agua y Flujo Calidad Del Agua Hidrología Agua Superficial Cuando no existe una estructura para el montaje Cuando no existe así aquietar Sitios flashy Cauces secos Clima Frío Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Características de Burbujeadores de Flujo Constante • Las Mediciones de Temperatura del Agua • Sistema auto-contenido que necesitan sólo alimentación externa y salida de la tubería / orificio • Vida de desecante largo (hasta 1 año) • Tasa de burbuja ajustable • Función Auto-cero • El CF soporta el protocolo MODBUS. • Promedio configurable • Usuario variable auto purga y opción de purga forzada de usuario • Detección de bloqueo automático flexible • Medición y registro automático modificable • Incorporado en el registro de flash para más de 300, 000 lecturas * • Stand-alone o con otros madereros / dispositivos de comunicación • Sensor Accu. Bar® de presión y precisión • Configuración del panel frontal y mantenimiento. • SDI-12 / RS 232 interfaces compatibles con los madereros, módems celulares, transmisor Sat. Link 2 / Logger • Panel frontal abatible hacia afuera para facilitar el mantenimiento. • Más fácil recalibración • 3 niveles de filtración Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Especificaciones de Burbujeadores de Flujo Constante • mediciones Mediciones de Dos Etapa / Nivel / presión, temperatura interna, batería. -3 Versión hace que uno / medición de nivel / presión escenario y una medición de la densidad. Puerto temperatura del agua opcional. • Medir Auto Intervalo • Etapa / Nivel / Presión Exactitud • Técnica de Medición 1 seg a 24 horas Presión / etapa / Nivel: 0. 05% de lectura con un mínimo de 0. 01 m. Burbujeador de flujo constante con programable tasa burbuja por el usuario. -2 Modelos tienen sensores accubar duales, independientes para la medición de 2 niveles. -3 Modelos tienen 1 accubar para el nivel 1 y accubar para medir la presión diferencial (densidad) • Etapa / Nivel / Gama de presión 25 psi, 57 pies, 17 metros; 50 psi, 115 pies, 35 metros • Precisión de Densidad 0. 1% (excluyendo error de espaciado orificio) (-3 modelo) • Los sedimentos en suspensión 0 a 1, 000 mg / L, la precisión de +/- 500 mg / L con 2 pies separación de orificios. -5 C a + 45 ° C • Rango de temperatura de agua (opcional) • Temperatura del Agua Precisión (opcional) • Técnica de Medición Sutron Corporation 0. 1 C Platinum RTD (385 vs 392), o Precision termistor. Constant Flow Bubblers (CFB) sutron. com ‹#›
Especificaciones de Burbujeadores de Flujo Constante • desecante • salida • recinto • Puertos de comunicación • Temperatura de funcionamiento Silica Gel, dura hasta un año 4 /6 mm tubo o 3/8” tubo basado en el modelo Fibra de vidrio NEMA-4, IP 64, con cerradura SDI-12, RS 232, RS 485 -25 C A +60 C estándar, -40 C a + 60 C opcional • Tipo de pantalla • Tipo de teclado • memoria 2 × 20 LCD con luz de fondo 6 Botón • Incorporado de Flash • tarjeta SD • Reloj Precisión • Requerimientos De Energía • Max corriente > 300, 000 lecturas Si (a 0ºC - 40 ° C) 8 a 16 VDC 4 amperios por unidad de 25 psi, 8 amperios para 50 psi • actual Promedio • Protocolos de comunicación soportados • programación Sutron Corporation MODBUS (sólo a través de RS 232), SDI-12, llcomandos a través del panel frontal, línea de comandos o SDI-12 Constant Flow Bubblers (CFB) sutron. com ‹#›
Componentes CFB orificio doble Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
CFB Components Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
CFB Components orificio único Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
CFB Components orificio único Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
CFB Components compacto Burbujeador Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Instalación Configuración del Burbujeador Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›

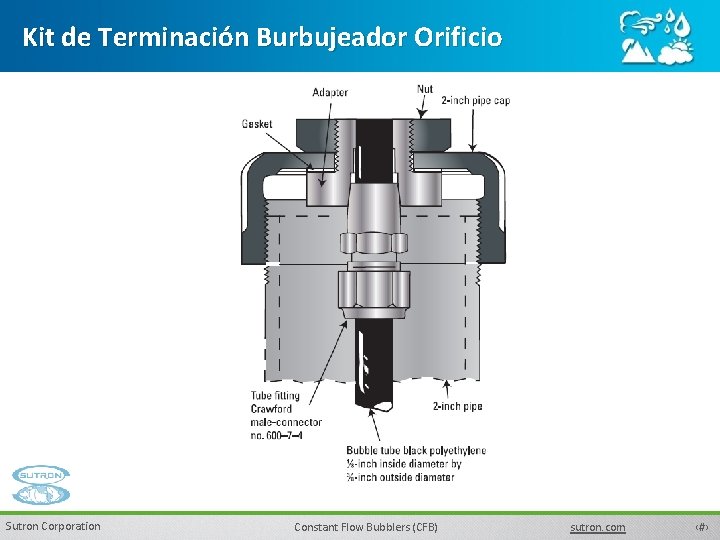

Kit de Terminación Burbujeador Orificio Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
CFB árbol de menús (Included on the inside panel of every unit) Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Modo de Sutron CFB Fast. Track El burbujeador constante de Sutron Constant Flow Bubbler con Modo Fast. Track Mode mejora la precision de el burbujeador en tempo real. • Condicion A : Agua que se calle rapido con todos los diferentes lugares. Rapidly falling water level (gate opening) • Condition B : Rapidamente el agua sube a el nivel del agua. ( evento de lluvia) Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Cliente clave Portfolio - EE. UU • USACE • State of Colorado DWR • USGS • Tennessee-Tombigbee Waterway Development Council • Saint Mary’s County, Maryland • USBR • NOAA/NOS • State of New Hampshire Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Portfolio de Clientes Clave - Internacional Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Ejemplos de Instalación Burbujeador orificio dual con XLite 9210 B Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Ejemplos de instalación Línea de orificio Estación de Monitoreo de Puente con Pluviómetro Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Ejemplos de instalación Ejemplos de instalaciones de líneas con orificio Conducto para el orificio Sutron Corporation Trench para conducto Constant Flow Bubblers (CFB) Conduit para el orificio sutron. com ‹#›
Ejemplos de instalación Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Modelos y Opciones - Orificio Individual 56 -0133 -25 -1 Accubar flujo constante burbujeador Gage/ Grabador de 25 psi rango, 3/8 "tubo 56 -0133 -25 -1 C 56 -0133 -25 -1 T Accubar CFB Gage / Grabador de 25 psi rango, tubo de 6 mm Accubar CFB Gage / Grabador de 25 psi rango, 3/8 "tubo, la Puerto de Sensor de temperatura del agua 56 -0133 -25 -1 P 56 -0133 -50 -1 C 56 -0133 -50 -1 -T Accubar CFB Gage 25 gama psi, 3/8 "tubo - sin caja Accubar CFB Gage / Grabador de 50 psi rango, 3/8 "tubo Accubar CFB Gage / Grabador de 50 psi rango, tubo de 6 mm Accubar CFB Gagne / Grabador de 50 psi rango, 3/8 "tubo, puerto de temperatura del agua 56 -0133 -50 -1 C-T Accubar CFB Gage / Grabador de 50 psi, tubo de 6 mm, puerto de la temperatura del agua Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Modelos y Opciones - Orificio doble 56 -0134 -25 -2 Rango de 25 psi (57 ft. ), 3/8 "tubo 56 -0134 -25 -2 -T 25 psi, 3/8 "tubo, incluye sensor de temperatura del agua Puerto 56 -0134 -25 -2 C 25 psi, Líneas de orificio de 6 mm 56 -0134 -25 -2 C-T 25 psi, tubo de 6 mm, incluye sensor de temperatura del agua Puerto 56 -0134 -25 -3 -T 25 psi, versión densidad, 3/8 "tubo, la temperatura del agua Puerto Sensor 56 -0134 -50 -2 50 Rango psi (115 pies), 3/8 "tubo 56 -0134 -50 -2 -T 50 psi, 3/8 "tubo, incluye sensor de temperatura del agua Puerto 56 -0134 -50 -2 C 50 psi, tubo de 6 mm 56 -0134 -50 -2 C-T 50 psi, tubo de 6 mm, incluye sensor de temperatura del agua Puerto Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Modelos y Opciones– Compacto 56 -0133 -25 -1 S* Compacto flujo constante Burbujeador con 3/8” montaje (Orden desecante Kit por separado. ) 56 -0133 -25 -1 ST* Compacto flujo constante Burbujeador 3/8” opción de temperatura ajustada y agua (Orden el sensor de temperatura del agua por separado. Solicitar desecante Kit por separado. ) 56 -0133 -25 -1 SC* Compacto flujo constante Burbujeador con ajuste de 6 mm (Orden desecante Kit por separado. ) 56 -0133 -25 -1 SCT* Opción compacta flujo constante Burbujeador / 6 mm temperatura ajustada y agua (sensor de pedido por separado. Solicitar desecante Kit por separado. ) 56 -0133 -25 -1 SP* Compacto flujo constante Burbujeador con 3/8” recinto apropiado y no (Orden desecante Kit por separado. ) Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
Modelos y Opciones - Accesorios • • 5600 -0100 -100 Platinum sensor de temperatura de agua 385 con 100 pies de cable. 5600 -0030 -1 -050 Sensor de temperatura Termistor de agua con 50 pies de cable. 2911 -1279 -1 Reemplazo desecante, bote completo 6661 -1314 -1 Terminación Orificio Burbujeador Terminación cabe en un tubo rígido de 2” 2911 -1183 Tubing, Línea de orificio Negro poliuretano hasta 2000 pies (609. 6 m. ) 6661 -1320 -1 * Kit desecante (tubos, adaptador, abrazaderas, recipiente lleno desecante) 6661 -1293 Respuesto Tarjetas SD Sutron Corporation Constant Flow Bubblers (CFB) sutron. com ‹#›
