Buka u zgradarstvu – utjecaj na čovjeka i okoliš Vedran Kren, dipl. ing. stroj. Tihomir Rengel, dipl. ing. stroj. dr. sc. Alen Štimac, dipl. ing. el. Žarko Raos, dipl. ing. stroj. , Siniša Zmijanac, dipl. ing. agr. meh. Zagreb, 10. 05. 2016.
Uvod • Zbog složenosti akustičkih pojava nije moguće matematičkim izrazima definirati sve utjecajne čimbenike u proračunu za prigušenje buke • Potrebna su eksperimentalna istraživanja • Proračun buke potrebno je provesti pri odabiru elemenata ventilacijskog sustava • Razina buke u prostoriji ovisi o broju uređaja na sustavu ventilacije, prigušenju prostorije i ventilacijskim kanalima
Zvučni tlak i zvučna percepcija
Osnovni pojmovi • Zvuk – mehaničke vibracije materijalnih čestica u elastičnom mediju, koje se mogu percipirati ljudskim uhom • Ljudsko uho percipira zvučne valove u spektru frekvencija od 16 Hz do 16000 Hz, infrazvuk, ultrazvuk
Ostali pojmovi • Ton – vibracije koje imaju sinusoidalnu formu • Zvuk – više istovremenih tonova • Šum – neperiodske vibracije • Buka – zvuk koji predstavlja smetnju
Frekvencije za različite uređaje
Jačina zvuka • Djelotvorna vrijednost zvučnog tlaka općenito je razmjerna jačini zvuka Pe – djelotvorna vrijednost zvučnog tlaka raspon Po = granica osjetljivosti, Pmax = granica bola PA – vrijednost odstupanja zvučnog tlaka od atmosferskog

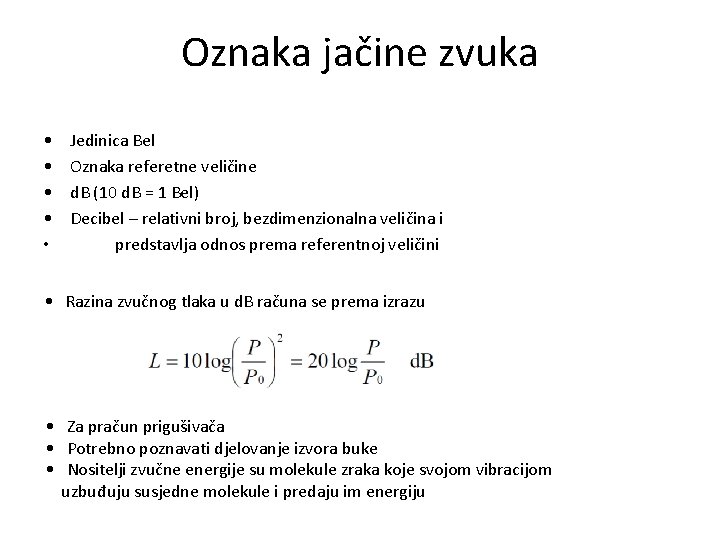

Oznaka jačine zvuka • • • Jedinica Bel Oznaka referetne veličine d. B (10 d. B = 1 Bel) Decibel – relativni broj, bezdimenzionalna veličina i predstavlja odnos prema referentnoj veličini • Razina zvučnog tlaka u d. B računa se prema izrazu • Za pračun prigušivača • Potrebno poznavati djelovanje izvora buke • Nositelji zvučne energije su molekule zraka koje svojom vibracijom uzbuđuju susjedne molekule i predaju im energiju

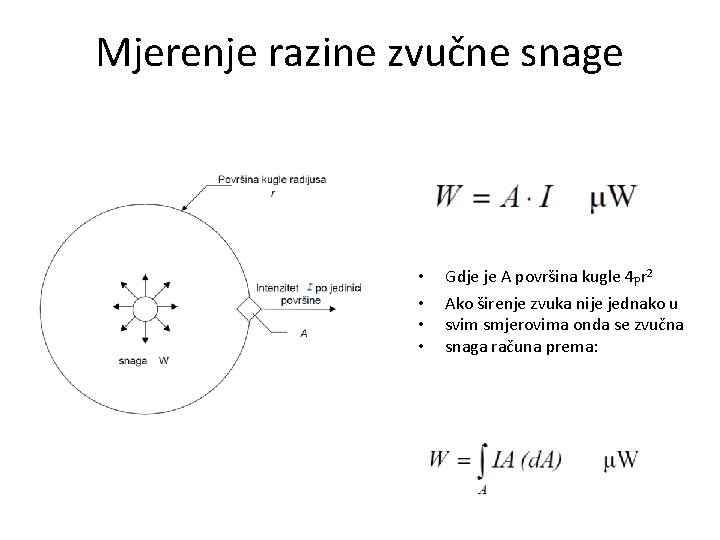

Mjerenje razine zvučne snage • • Gdje je A površina kugle 4 pr 2 Ako širenje zvuka nije jednako u svim smjerovima onda se zvučna snaga računa prema:
Razina zvučnog tlaka • Ukupni kapacitet, odnosno razina zvučnog tlaka dobiva se zbrajanjem n zvučnih izvora jačine p • Ukupna razina (ako se zbrajaju izvori različite jakosti)
Proračun prigušenja prostorije • Prigušenje prostorije ovisi u unutrašnjem uređenju i o broju osoba u prostorji • Točne vrijednosti vrlo je teško izračunati, zato se mogu dati približne vrijednosti za računanje prigušenja prostorije
Kriteriji za ocjenu buke Krivulje NR kriterija Krivulje NC kriterija
Propisani kriteriji • Propisani kriteriji razine zvučnog tlaka za raličite prostore u funkciji njihove namjene (DIN 4109, VDI 2058)

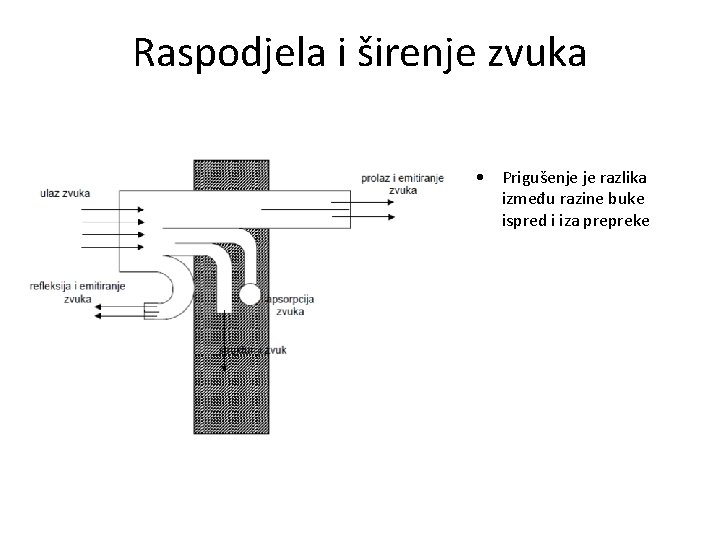

Raspodjela i širenje zvuka • Prigušenje je razlika između razine buke ispred i iza prepreke
Izvori buke i prigušenje • • Dva izvora buke primarni – nastaje strujanjem zraka sekundarni – nastaje od rotirajućih djelova ventilatora Izraz za buku ventilatora:

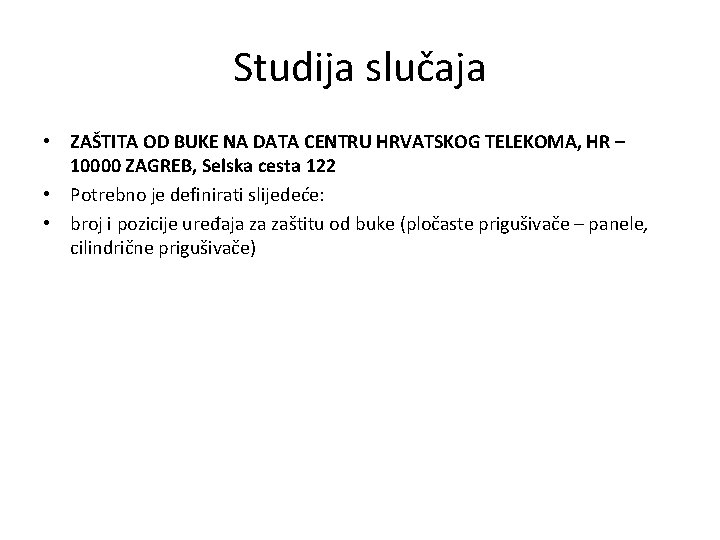

Studija slučaja • ZAŠTITA OD BUKE NA DATA CENTRU HRVATSKOG TELEKOMA, HR – 10000 ZAGREB, Selska cesta 122 • Potrebno je definirati slijedeće: • broj i pozicije uređaja za zaštitu od buke (pločaste prigušivače – panele, cilindrične prigušivače)
Zatečeno stanje • Sukladno rezultatima mjerenja „nultih“ imisijskih razina buke u okolini planiranog objekta „DATA CENTRA HRVATSKI TELEKOM d. d. “, Selska 122, Zagreb kao i rezultatima mjerenja razina buke zračnog hladnjaka vode REFRION na gore navedenoj lokaciji pretpostavljeno je da postoji mogućnost od prekoračenja dopuštenih razina buke • Namjena je predložiti potrebne mjere zaštite od buke
„Nulte“ imisijske razine buke na mjernom mjestu Akustička veličina Ocjenske razine buke LRAeq / d. B(A) Ocjensko razdoblje LRAEq / d. B(A) Dan 63, 0 Večer 63, 4 Noć 57, 5 Sumarni rezultati „nultih“ imisijskih razina buke na mjernom mjestu ispred otvora (0, 5 m) stana u Neboderu

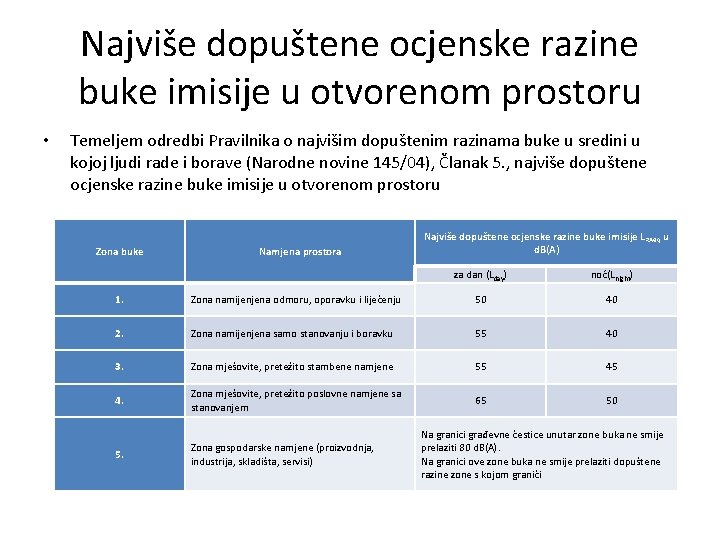

Najviše dopuštene ocjenske razine buke imisije u otvorenom prostoru • Temeljem odredbi Pravilnika o najvišim dopuštenim razinama buke u sredini u kojoj ljudi rade i borave (Narodne novine 145/04), Članak 5. , najviše dopuštene ocjenske razine buke imisije u otvorenom prostoru Zona buke Namjena prostora Najviše dopuštene ocjenske razine buke imisije LRAeq u d. B(A) za dan (Lday) noć(Lnight) 1. Zona namijenjena odmoru, oporavku i liječenju 50 40 2. Zona namijenjena samo stanovanju i boravku 55 40 3. Zona mješovite, pretežito stambene namjene 55 45 4. Zona mješovite, pretežito poslovne namjene sa stanovanjem 65 50 5. Zona gospodarske namjene (proizvodnja, industrija, skladišta, servisi) Na granici građevne čestice unutar zone buka ne smije prelaziti 80 d. B(A). Na granici ove zone buka ne smije prelaziti dopuštene razine zone s kojom graniči
Izvadak iz GUP-a grada Zagreba

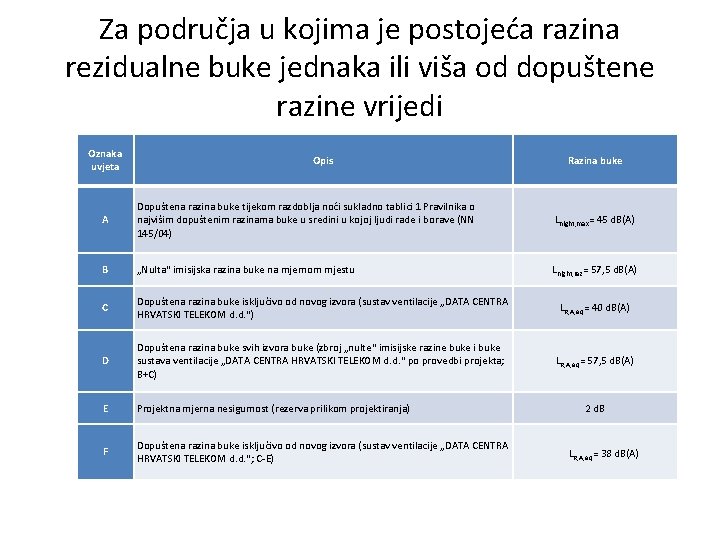

Za područja u kojima je postojeća razina rezidualne buke jednaka ili viša od dopuštene razine vrijedi Oznaka uvjeta Opis Razina buke A Dopuštena razina buke tijekom razdoblja noći sukladno tablici 1 Pravilnika o najvišim dopuštenim razinama buke u sredini u kojoj ljudi rade i borave (NN 145/04) Lnight, max= 45 d. B(A) B „Nulta“ imisijska razina buke na mjernom mjestu Lnight, rez= 57, 5 d. B(A) C Dopuštena razina buke isključivo od novog izvora (sustav ventilacije „DATA CENTRA HRVATSKI TELEKOM d. d. “) LR, A, eq= 40 d. B(A) D Dopuštena razina buke svih izvora buke (zbroj „nulte“ imisijske razine buke i buke sustava ventilacije „DATA CENTRA HRVATSKI TELEKOM d. d. “ po provedbi projekta; B+C) LR, A, eq= 57, 5 d. B(A) E Projektna mjerna nesigurnost (rezerva prilikom projektiranja) F Dopuštena razina buke isključivo od novog izvora (sustav ventilacije „DATA CENTRA HRVATSKI TELEKOM d. d. “; C-E) 2 d. B LR, A, eq= 38 d. B(A)
Analiza emisijskih razina izvora buke Oznaka mjernog mjesta LAeq /d. B(A) LAF 95 /d. B(A) MM 1 MM 2 MM 3 MM 4 MM 5 MM 6 MM 7 MM 8 MM 9 MM 10 MM 11 MM 12 MM 13 MM 14 MM 15 MM 16 78, 4 78, 8 79, 3 79, 4 78, 7 77, 9 76, 4 78, 0 78, 9 79, 3 79, 8 79, 9 79, 7 78, 5 77, 7 78, 3 78, 8 78, 9 78, 1 77, 3 75, 7 77, 4 78, 8 79, 3 79, 4 79, 1 78, 0
Prikaz 3 D modela izvora buke bez primjena mjera zaštite od buke Prikaz 3 D modela izvora buke s mjerama zaštite od buke
Akustički proračun Prikaz razina buke bez primjena zaštite od buke Prikaz razina buke s primjenom jednog prigušivača (scenarij 1) Prikaz razina buke s primjenom dva prigušivača (scenarij 2)
Rezultati proračuna provedenih mjera zaštite od buke RB Ocjensko mjesto 1 2 Lnight / d. B(A) Bez primjena mjera zaštite od buke Primjenjen scenarij 1 zaštite od buke Primjenjen scenarij 2 zaštite od buke Prizemlje 37, 61 23, 65 14, 75 1. kat 40, 53 26, 81 16, 86 3 2. kat 45, 84 33, 65 23, 03 4 3. kat 48, 95 36, 79 26, 63 5 4. kat 51, 89 39, 82 29, 71 6 5. kat 53, 33 41, 16 31, 49 7 6. kat 55, 67 41, 94 32, 83 8 7. kat 56, 29 42, 7 33, 12 9 8. kat 56, 86 43, 86 33, 79 10 9. kat 57, 49 44, 48 34, 21 11 10. kat 57, 82 44, 71 34, 35 12 11. kat 58, 01 44, 98 34, 4 13 12. kat 58, 42 45, 27 34, 42 14 13. kat 58, 72 45, 51 34, 37 15 14. kat 58, 96 45, 42 34, 35 16 15. kat 59, 07 45, 3 34, 21 17 16. kat 59, 05 45, 51 34, 16 18 17. kat 58, 96 45, 29 34, 06 19 18. kat 58, 69 44, 96 33, 93 20 19. kat 58, 51 44, 66 33, 79 21 20. kat 58, 15 44, 52 33, 64 22 21. kat 58, 06 44, 36 33, 49 23 22. kat 58, 1 44, 18 33, 33 24 23. kat 57, 9 43, 99 33, 15
Ugrađena oprema Prigušivač buke, tip CB 100, 1000 x 1500, proizvođač TROX Prigušivač buke – panel, tip NL-A, proizvođač TROX
Ugrađena oprema
Ugrađena oprema
Položaj mjernih mjesta
Rezultati ispitivanja i analiza
Rezultati ispitivanja i analiza Ocjenske razine buke na mjernim mjestima

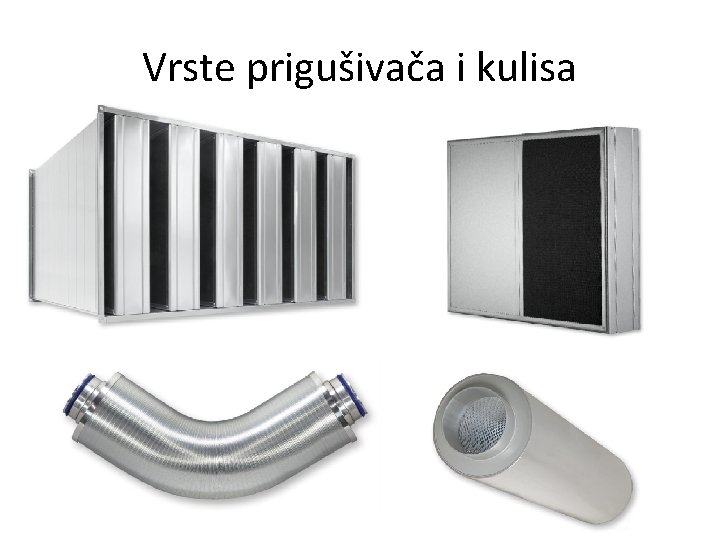

Vrste prigušivača i kulisa
Zaključak • Za zaštitu ljudi i okoliša od utjecaja buke potrebno je ovome zahtjevu pridavati značajnu pažnju već od faze prostornog planiranja.
