BUDOWA I DZIAŁANIE BRONI PALNEJ KRÓTKIEJ Dariusz Leszczyński Warszawa 2008

Literatura 1. Ustawa o Policji z dnia 6. 04. 1990 r. (tekst jednolity: Dz. U. z 2007 r. Nr 43, poz. 277 z późn. zmianami), 2. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 15 listopada 2000 r. w sprawie uzbrojenia Policji (Dz. U. 01. 14. 139),

3. Zarządzenie nr 6 KGP z dnia 16. 05. 2000 r. w sprawie szczegółowych zasad przyznawania i użytkowania broni palnej przez policjantów z późn. zmianami, 4. Zarządzenie Nr 42 KGP z dnia 31. 12. 1996 r. w sprawie wprowadzenia na uzbrojenie Policji pistoletów Glock 17 i 19, 5. Decyzja Nr 140 KGP z dnia 24. 04. 2001 r. w sprawie wprowadzenia na uzbrojenie Policji pistoletów Glock 26,

6. Decyzja Nr 21 KGP z dnia 22. 01. 2002 r. w sprawie wprowadzenia na uzbrojenie Policji pistoletów typu P-99/FB, 7. Instrukcje obsługi i użytkowania pistoletów P-64, P-83, Glock 17, 19, 26, Walther P-99.

UWAGA !!! Przed przystąpieniem do rozkładania sprawdź broń

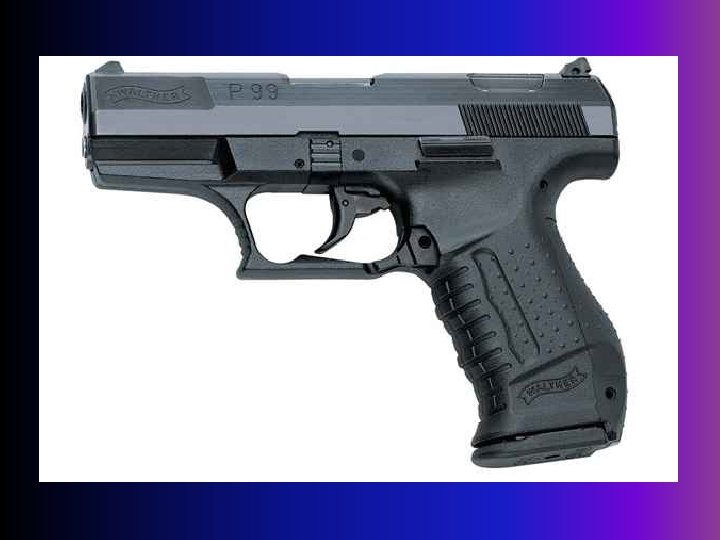

9 mm pistolet Walther P 99 Pistolet Walther P 99 jest bronią samopowtarzalną. Zasada działania broni opiera się na wykorzystaniu energii krótkiego odrzutu lufy. Ryglowanie zamka odbywa się poprzez przekoszenie lufy w płaszczyźnie pionowej.

Dane taktyczno - techniczne Nabój Długość lufy Pojemność magazynka Masa bez magazynka Mechanizm spustowo – uderzeniowy 9 xl 9 mm Parabellum 102 mm 16 szt. 630 g SA/DA

Podstawowe elementy broni 1. Zamek 2. Lufa 3. Sprężyna powrotna z żerdzią 4. Szkielet 5. Magazynek

Bezpieczniki Walthera P 99 Blokada iglicy - znajduje się w pozycji spoczynku blokując kanał iglicy (5). Tuż przed punktem nacisku bezpiecznik iglicy przez szynę spustową (3) jest tak podnoszony ku górze, że kanał iglicy zostanie zwolniony (rys. 2, pozycja średnia). Po przekroczeniu punktu nacisku występ na szynie spustowej wykonuje ruch do tylu. W wyniku tego trzpień może się przesunąć na dół zwalniając iglicę. 1 5 3

Bezpiecznik spustowy chroniący przed przypadkowym strzałem w wyniku upadku broni. Bezpiecznik ten zapobiega niekontrolowanemu ruchowi szyny spustowej, np. w wyniku uderzenia lub upadku broni. Dopiero wciśnięcie języka, powodujące ruch ku górze i zsunięcie się wypustu blokującego, umożliwia ruch korpusu spustu do tyłu.

W trakcie ściągania spustu bezpieczniki samoczynnie wyłączają się automatycznie. Gdy tylko strzelec zdejmie palec ze spustu, pistolet zabezpiecza się automatycznie

Elementy P-99 wpływające na bezpieczeństwo użytkowania broni Antystresowe zabezpieczenie spustu Zasada działania antystresowego bezpiecznika spustowego polega na zapobieganiu niezamierzonemu odruchowemu ściągnięciu spustu w sytuacjach stresowych. Jego istotą jest wydłużenie drogi języka spustowego.

Wskaźnik obecności naboju w komorze nabojowej

Wskaźnik napięcia iglicy

Dźwignia zwalniacza iglicy - umożliwia bezpieczne zwolnienie napiętej iglicy.

Dźwignia zwalniania magazynka

Dźwignia zwalniania zamka Zatrzymuje zamek w tylnym położeniu po wystrzeleniu ostatniego naboju

Sposób rozłożenia pistoletu 1) 2) 3) 4) 5) 6) 7) wyciągnąć magazynek, sprawdzić komorę nabojową, zwolnić napiętą iglicę, cofnąć zamek ok. 2 -3 mm i odciągnąć rygle zamka w dół, przesunąć zamek do przodu i odłączyć od szkieletu, wyjąć sprężynę powrotną z żerdzią, wyjąć lufę z zamka. Składanie odbywa się w odwrotnej kolejności

9 mm pistolet GLOCK Pistolet GLOCK jest bronią samopowtarzalną. Zasada działania broni opiera się na wykorzystaniu krótkiego odrzutu lufy. Ryglowanie zamka odbywa się poprzez przekoszenie lufy w płaszczyźnie pionowej.

Glock 17 Glock 19

Wersje broni • Standard GLOCK 17 • Compact GLOCK 19 • Subcompact GLOCK 26 MAGAZYNKI Standard OPCJE 10 12 (10+2) 15 17 (15+2) 17 19 (17+2)

Dane taktyczno - techniczne Glock 17 Glock 19 9 x 19 mm Parabellum 114 mm 102 mm Nabój Długość lufy Profil przewodu lufy poligonalny ( heksagonalny) Pojemność magazynka 17 szt. 15 szt. Masa bez magazynka 620 g 595 g Mechanizm spustowo – uderzeniowy DAO

Podstawowe elementy broni zamek lufa sprężyna powrotna z żerdzią szkielet magazynek

Lufa poligonalna Lufa pistoletu GLOCK nie jest bruzdowana, lecz ma sześcioboczny przekrój poligonalny. Oznacza to że nie ma tu gwintu w klasycznym rozumieniu. Zastąpiono go poprzez skręcenie poszczególnych płaszczyzn względem osi podłużnej lufy. gwint zwykły gwint poligonalny

Zabezpieczenia Glocka Pistolet GLOCK ma trzy bezpieczniki tworzące wspólnie system bezpiecznego działania. Należą do nich: zewnętrzny bezpiecznik spustowy - uniemożliwia bezwładnościowy ruch języka spustowego do tyłu, np. przy upadku broni.

tylna blokada iglicy - zezwala na ruch do przodu /samowyzębienie się zaczepu iglicy z szyną spustową/ tylko przy pełnym ściągnięciu spustu

przednia blokada iglicy - uniemożliwia ruch iglicy do przodu.

W trakcie ściągania spustu bezpieczniki samoczynnie wyłączają się automatycznie. Gdy tylko strzelec zdejmie palec ze spustu, pistolet zabezpiecza się automatycznie

Dźwignia zwalniania magazynka

Dźwignia zwalniania zamka Zatrzymuje zamek w tylnym położeniu po wystrzeleniu ostatniego naboju

Rozkładanie pistoletu 1) 2) 3) 4) 5) 6) 7) wyjąć magazynek, sprawdzić komorę nabojową, oddać strzał kontrolny, cofnąć zamek ok. 2 -3 mm i odciągnąć rygiel zamka w dół, przesunąć zamek do przodu i odłączyć od szkieletu, wyjąć sprężynę powrotną z żerdzią, wyjąć z zamka lufę. Składanie odbywa się w odwrotnej kolejności
