Bu sunumun sonunda Fiber Optik ile ilgili Temel

Bu sunumun sonunda Fiber Optik ile ilgili Temel Prensipleri öğrenmiş olacaksınız. .

Fiber Optik bağlantı nedir? Bakır kablonun alternatifidir.

1870 Toplam dahili yansıma Tarihi Gelişme - 1 John Tyndall, F. R. S. 1820 - 1893

Fotofon, 1880 Speaking Trumpet Tarihi Gelişme - 2 Mirror Headphones Photocell Diaphragm Alexander Graham Bell 1847 - 1922

Neden Fiber kullanıyoruz?

Bakır kablo kullanmanın ne sakıncası var ? Kamera Monitör Koaksiyal kablo

Bakır kablo kullanmanın ne sakıncası var ? Gürültü & Girişim Kamera Monitör Koaksiyal Kablo Uzak Mesafe

Fiber bir Alternatif oluşturuyor Kamera Monitör Koaks Uzak Mesafe

Alternatif olarak Fiber Kamera Monitör Koaks Uzak Mesafe

Alternatif olarak Fiber Kamera Monitör Koaks TRANCEIVER Fiber optik Kablo Uzak mesafe Koaks

Alternatif olarak Fiber Kamera Monitör Koaks TRANCEIVER Koaks Fiber Optik Kablo Alıcının AGC sistemi çıkış seviyesini muhafaza eder Daha uzak mesafe Large distance

Fiber Optik İletişimin Avantajları • Uygun Bant Genişliği Birçok sinyalin gönderilmesi mümkün • Düşük Gönderim Kaybı Amplifikasyona gerek olmadan uzun mesafe • Radyasyon yok Etkileşim ve karışmaya karşı korunma • Araya girme güçlüğü Sinyal güvenliği • İletken değil Elektriki izolasyon • Küçük ebat ve ağırlık Daha dar alanda daha fazla yer • Kuvvetli ve Esnek Montajı kolay • Güvenirlik Uygula ve unut • Maliyeti Düşük Rekabetçi

Gönderim Prensipleri

Kırılma & Yansıma 96% Hava 4% Reflection 100% Cam 99. 98% 100% Toplam dahili Yansıma

Çok yönlü Yansıma Hava Cam Hava

Bir Silindir İçinde Yansıma Hava Cam Hava

Yüzeydeki kusurlar nedeniyle sızıntı Kirlilik Hava Cam Kırık, çizik Hava

Çözüm - Optik Kaplama Yüksek yansıma indisli cam nüve Alçak yansıma indisli Cam kaplama Yüzeysel bozukluklar Hava Işığın camdaki hızı = Işığın havadaki hızı Kırılma hızı

Çözüm Koruyucu Kaplama 62. 5/125 Fiber Nüve Çapı (Örn. 62. 5 um) Kaplama Çapı (Örn. 125 um) Birinci (koruyucu) kaplama

Gönderim Modları Alçak düzen Modu Aynı Modda değişik ışın Yüksek düzen Modu Çoklu Mod - Multi. Mode Fiber

Multi. Mode Fiberde Saçınım

Saçınımın Etkisi 1 0 1 0 1 0 1 50% değerleme seviyesi 1 ? 1 ? 1 50% değerleme seviyesi Veri Kaybı

Fiberde Bant Genişliği Saçınım sınırı, fiber yetkinliğinin azami bant genişliğidir ve bu. . . MHz. km. ile ölçülür Bu ne anlama geliyor?

Fiberde Bant Genişliği 3 km 5 MHz Bir fiberin bant genişliğinin 15 MHz. km olduğunu farzedelim 1 km 15 MHz 2 km 7. 5 MHz veya başka kombinasyonlarda. . . . MHz x km = 15

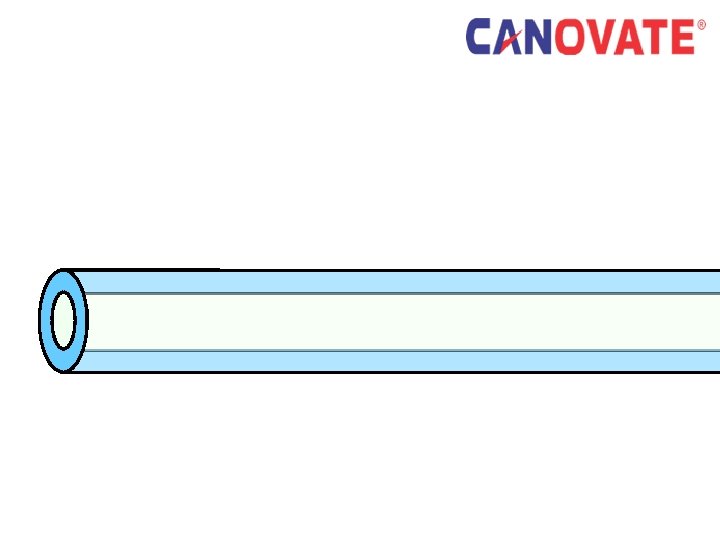

Multi. Mode (Çok Modlu) Fiber

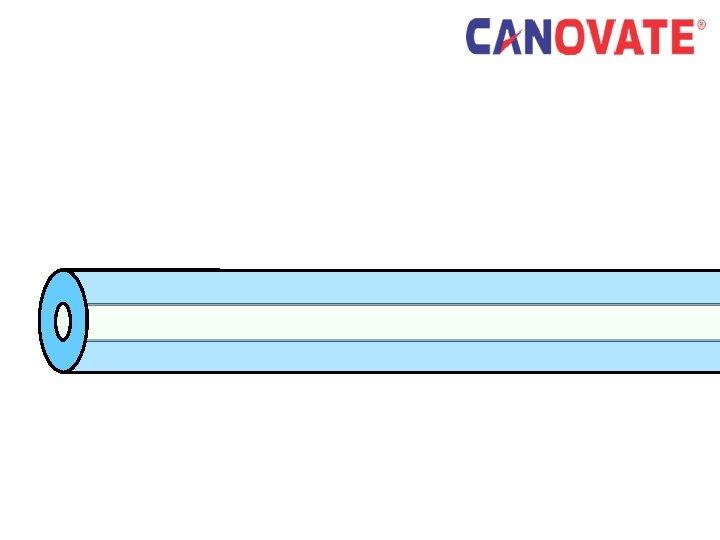

Single. Mode (Tek Modlu) Fiber

Single. Mode Fiber 9/125 Fiber Nüve Çapı (8. 3 um) Kaplama Çapı (125 um)

Single. Mode Fiber

Single. Mode Fiber Tek Modlu fiberde saçınım düşüktür ve bunu ışık kaynağının karakteristiği tayin eder. Tek Modlu fiberin bant genişliği tipik olarak 50 GHz. km’dir. Elektronik devrelerde, pratik olarak eş zamanlı kanal kullanımı sınırlıdır. Tek modlu fiberin dezavantajı; nüve çapının küçük olması (8. 3 um) sebebiyle ışık yoğunluğu yüksek ve pahalı olan lazer ışık kaynağı kullanma zorunluluğu olup aynı zamanda çok daha hassas bağlantı elemanları gerektirmesidir.

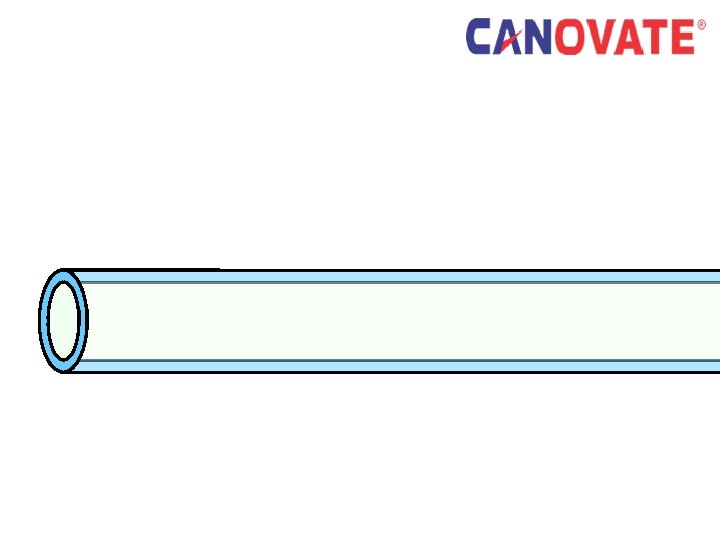

Multi. Mode (Çok Modlu) Fiber Step-Index (Basamak İndisli)

Multi. Mode (Çok Modlu)Fiber Graded-Index (Derece İndisli)

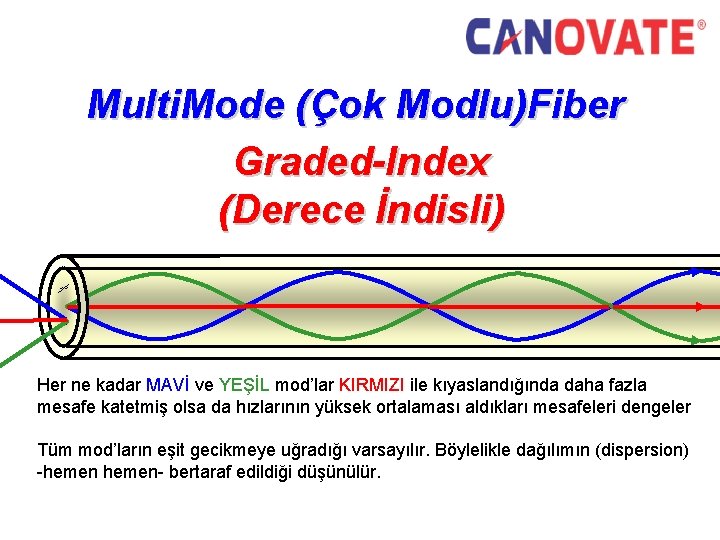

Multi. Mode (Çok Modlu)Fiber Graded-Index (Derece İndisli) Her ne kadar MAVİ ve YEŞİL mod’lar KIRMIZI ile kıyaslandığında daha fazla mesafe katetmiş olsa da hızlarının yüksek ortalaması aldıkları mesafeleri dengeler Tüm mod’ların eşit gecikmeye uğradığı varsayılır. Böylelikle dağılımın (dispersion) -hemen- bertaraf edildiği düşünülür.

Optik Fiber cinsleri a) Multimode Basamak indisli(Step-Index) b) Single-mode Basamak indisli(Step-Index) c) Multimode Derece indisli(Graded-Index)

Fiber Karakteristikleri

Fiber-İletim (Transmission) 100% İletim 50% Üssel azalış 25% 12. 5% 1 Km 2 Km 3 Km Mesafe 4 Km

Fiber-Zayıflama (Attenuation) 12 d. B Zayıflama 9 d. B Zayıflamada değişim Eşit aralıklıdır (d. B/km) 6 d. B 3 d. B 0 d. B 1 Km 2 Km 3 Km Mesafe 4 Km

20 Fiber Işın Dağılımı 10 7 850 nm Penceresi 5 4 3 2 Fiberde Zayıflama d. B/km 1. 0 Ra yle igh 1300 nm Penceresi Sa çın ım ı 0. 7 1550 nm Penceresi 0. 5 0. 4 0. 3 0. 2 İnsan Gözünün Human Eye tepkisi Response 0. 1 400 500 600 700 800 900 1000 1100 1200 1300 Işık kaynağının dalgaboyu (nm) 1400 1500 1600

Fiber Optikte Dağılma (Dispersion) • Şekilsel Dağılma (Modal Dispersion) Işık huzmesinin değişik yol ve mod izlemesinden kaynaklanır. Her birinin yol uzunluğu farklıdır ve iletimde gecikmeye sebep olur Sadece Çok modlu (Multi. Mode) fiberlerde meydana gelir. . • Renksel Dağılma (Chromatic Dispersion) Işık kaynağından çıkan ışın dalgaboylarının farklı hızda olmasından meydana gelir. Hem çok modlu (Multi. Mode), hem de tek modlu (Single. Mode) fiberlerde meydana gelir. . Her ikisi de fiberin bant genişliğini tayin eder ve Mhz. Km ‘le ölçülür

Fiber Parametreleri

Sorularınız ? Detaylı Bilgi için; Ihsan. Mutlu@Canovate. com Tel. 0216. 484 22 22
