BTS TC Lycée ARAGO - Perpignan Le Solaire Photovoltaïque www. francois-arago. org/btstc

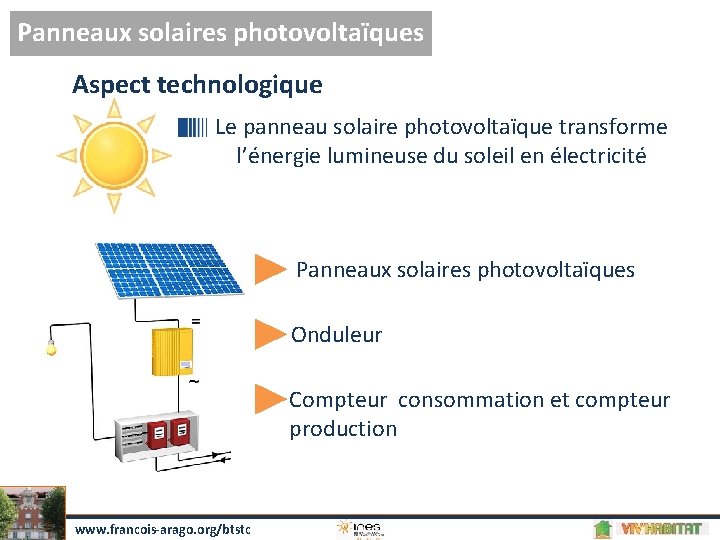

Panneaux solaires photovoltaïques Aspect technologique Le panneau solaire photovoltaïque transforme l’énergie lumineuse du soleil en électricité Panneaux solaires photovoltaïques Onduleur Compteur consommation et compteur production www. francois-arago. org/btstc

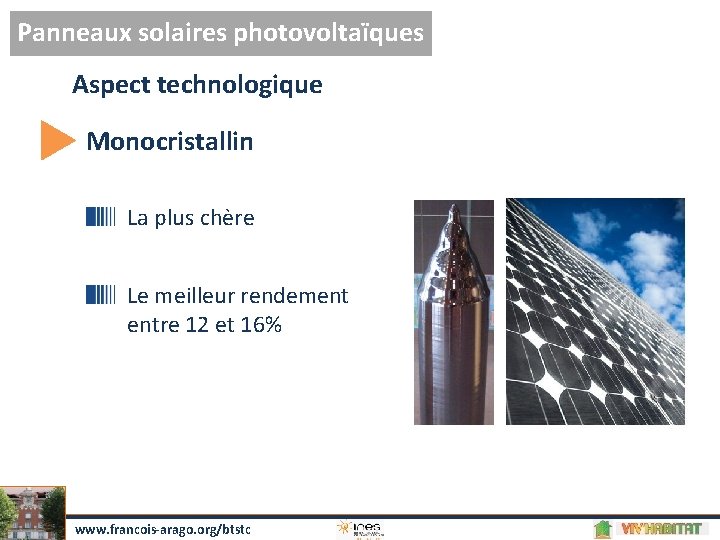

Panneaux solaires photovoltaïques Aspect technologique Monocristallin La plus chère Le meilleur rendement entre 12 et 16% www. francois-arago. org/btstc

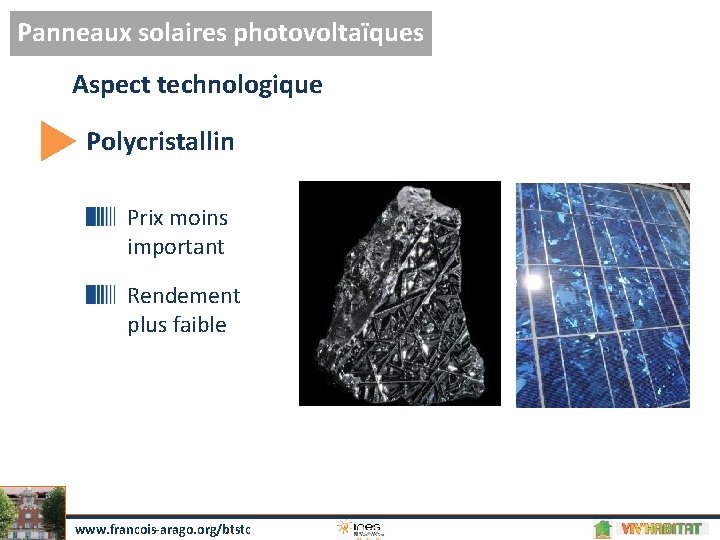

Panneaux solaires photovoltaïques Aspect technologique Polycristallin Prix moins important Rendement plus faible www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Aspect technologique Amorphe Peu chère Rendement très faible www. francois-arago. org/btstc

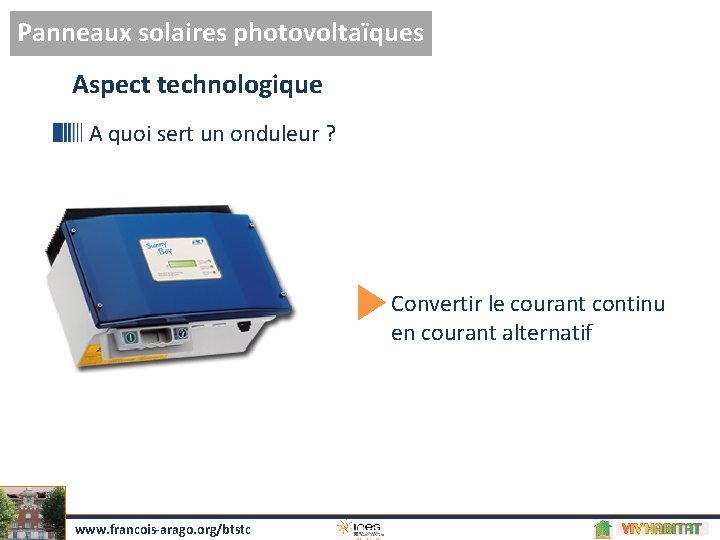

Panneaux solaires photovoltaïques Aspect technologique A quoi sert un onduleur ? Convertir le courant continu en courant alternatif www. francois-arago. org/btstc

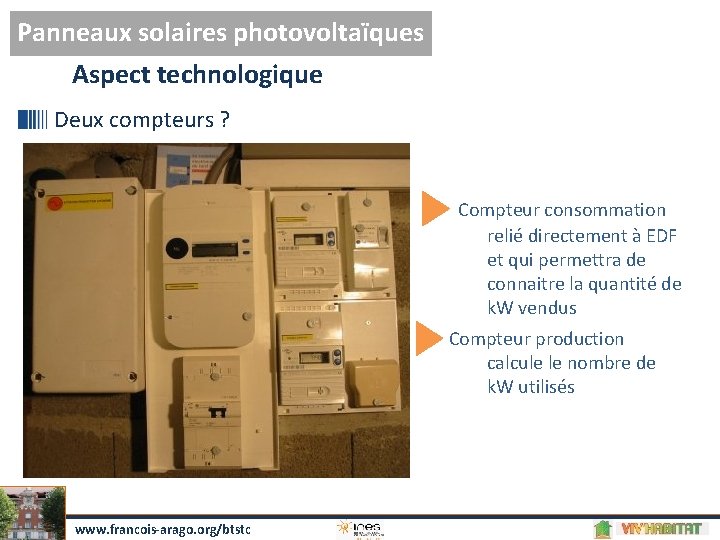

Panneaux solaires photovoltaïques Aspect technologique Deux compteurs ? Compteur consommation relié directement à EDF et qui permettra de connaitre la quantité de k. W vendus Compteur production calcule le nombre de k. W utilisés www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Aspect pratique 3 Types de raccordement possibles : Revente totale à EDF Autonome pour site isolé Revente du surplus www. francois-arago. org/btstc

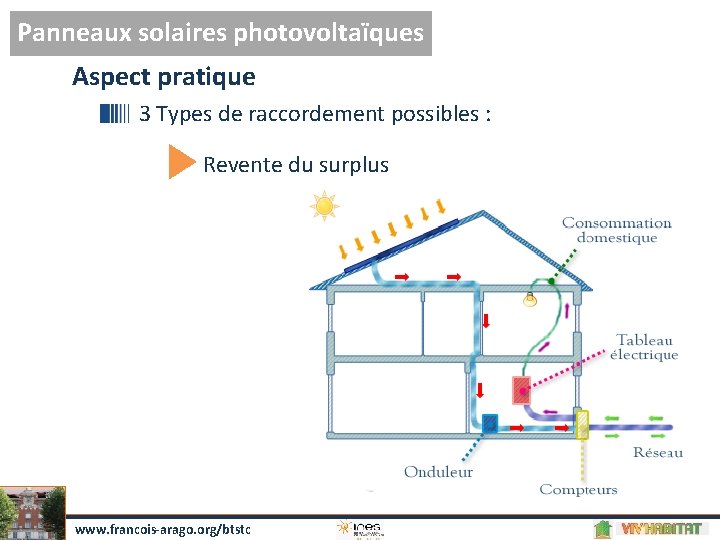

Panneaux solaires photovoltaïques Aspect pratique 3 Types de raccordement possibles : Revente du surplus www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Aspect pratique 3 Types de raccordement possibles : Autonome pour site isolé www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Aspect pratique 2 types de montages possibles : Intégré Plus cher à la pose Mieux indemnisé par EDF (0, 60 €/ k. Wh) www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Aspect pratique 2 types de montages possibles : Surimposition Moins cher à la pose Prix de rachat du k. Wh est moindre (0, 32 €) www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Quelques réalisations Particuliers Dans les baronnies Surface : 25 m² Production annuelle : 2940 k. Wh Revenus solaires annuels : 1700 € Date installation : 10/05/2005 www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Quelques réalisations Particuliers Midi Pyrénées Surface : 23 m² Production annuelle : 3300 k. Wh Revenus solaires annuels : 1900 € Date installation : 10/05/2005 www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Quelques réalisations Particuliers Collège de Dieulefit Surface : 9 m² Production annuelle : 1300 k. Wh Revenus solaires annuels : 400 € Date installation : 10/03/2002 www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Quelques réalisations Entreprises Surface : 458 m² Production annuelle : 42 800 k. Wh Revenus solaires annuels : 27 106 € Date installation : 29/08/2002 www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Quelques réalisations Entreprise: Surface : 8000 m² Production annuelle : 250 000 k. Wh Revenus solaires annuels : 158 333 € Date installation : 31/10/2006 www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Coût d’installation Raccordée au réseau : Prix Environ HT Aide - Modules 11 083 € - Onduleur(s) 1 682 € - Système d’intégration 1 934 € - Matériel sécurité 346 € - Crédit d’impôt 50% 8000 € - Plus 200 € par personne à charge - Subvention régional 3000 € - Matériel autre 1 184 € - Installation 2 675 € TOTAL réel avec Subvention 12 871 € TOTAL TTC 23 871 € TOTAL réel sans Subvention 15 871 € www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Coût d’installation Raccordée au réseau: Retour sur l’investissement calculé pour 8, 5 ans 30000 23 402 € 20000 Gain de 2067 €/an 10000 0 1 2 3 4 5 6 7 8 € 9 10 11 12 13 14 15 16 17 18 19 20 21 -10000 -20000 -30000 www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Marché mondial Installation de panneaux photovoltaïques dans le monde www. francois-arago. org/btstc

Panneaux solaires photovoltaïques Pourquoi choisir le photovoltaïque ? - L'électricité solaire photovoltaïque est remarquable par sa fiabilité, son autonomie - Aucune pollution - Gain financier - Energie 100% verte L'énergie du soleil est inépuisable www. francois-arago. org/btstc - Energie gratuite €
