BTS MAINTENANCE DES SYSTÈMES Séminaire national BTS Maintenance des Systèmes – Lycée Raspail Paris 13 et 14 novembre 2014 La sous-épreuve écrite commune E 41 Analyse fonctionnelle et structurelle Jean-Paul KREBS IEN STI Caen - Aurélien RAYMOND Académie de Clermont-Ferrand 1

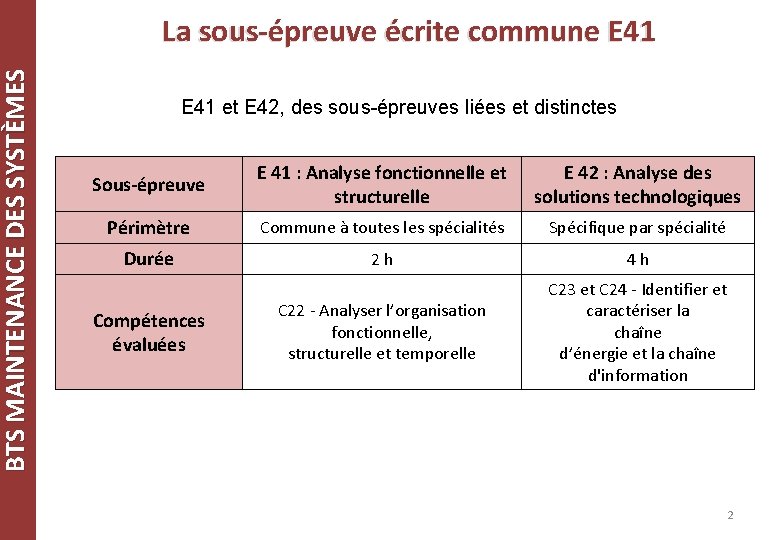

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 et E 42, des sous-épreuves liées et distinctes Sous-épreuve E 41 : Analyse fonctionnelle et structurelle E 42 : Analyse des solutions technologiques Périmètre Commune à toutes les spécialités Spécifique par spécialité Durée 2 h 4 h C 22 - Analyser l’organisation fonctionnelle, structurelle et temporelle C 23 et C 24 - Identifier et caractériser la chaîne d’énergie et la chaîne d'information Compétences évaluées 2
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41, une sous-épreuve transversale et pluri-technologique • L’épreuve concerne les trois options du diplôme, le support choisi ne doit en rien privilégier l’une ou l'autre des options. • Avec un questionnement portant sur différentes technologies, mécanique, énergétique, de l’information… 3

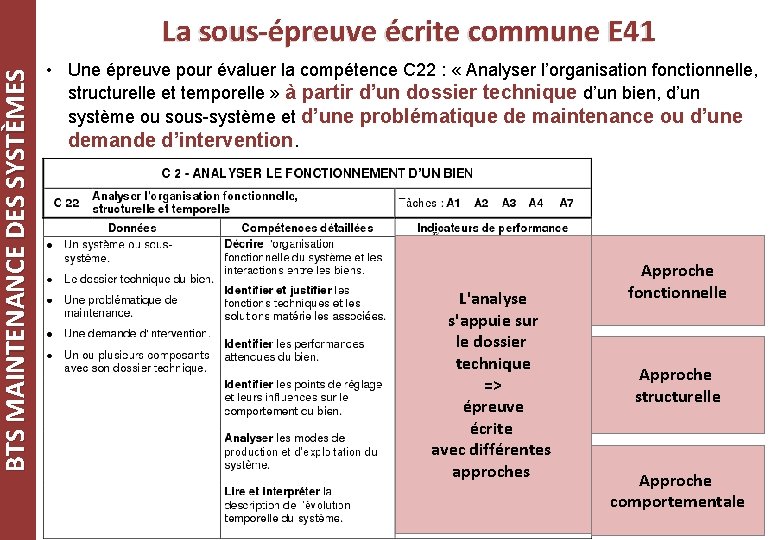

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 • Une épreuve pour évaluer la compétence C 22 : « Analyser l’organisation fonctionnelle, structurelle et temporelle » à partir d’un dossier technique d’un bien, d’un système ou sous-système et d’une problématique de maintenance ou d’une demande d’intervention. L'analyse s'appuie sur le dossier technique => épreuve auteurs et intervenants - établissements écrite avec différentes approches Approche fonctionnelle Approche structurelle Approche comportementale 4
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 Le support de l’épreuve : Un dossier technique complet et issu de l'industrie • Le dossier technique est similaire à celui que l'on peut trouver en entreprise. Il comporte beaucoup d'informations. • Le dossier technique présente un bien ou un système complexe qui se doit d’être pluri technique, avec une chaîne d’énergie et une chaîne d’information. Il doit être traversé par différents flux : flux de matière, flux d’énergie et flux d’information. • Dans l'idéal, le système est commun à deux spécialités (éolienne et production, énergie et éolienne). 5
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 Un dossier technique structuré pour faciliter son appropriation La durée de l’épreuve étant courte (2 H), les informations nécessaires doivent être structurées et avoir une forme déjà connue des candidats : le dossier est présenté sous forme de diagrammes Sys. ML et intègre aussi d’autres outils descripteurs (chronogramme, schéma de principe, …) nécessaires à l’étude. 6

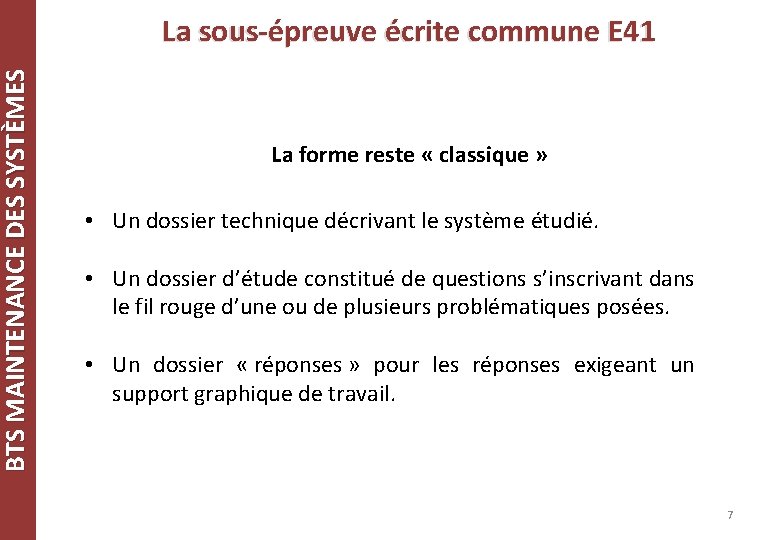

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 La forme reste « classique » • Un dossier technique décrivant le système étudié. • Un dossier d’étude constitué de questions s’inscrivant dans le fil rouge d’une ou de plusieurs problématiques posées. • Un dossier « réponses » pour les réponses exigeant un support graphique de travail. 7

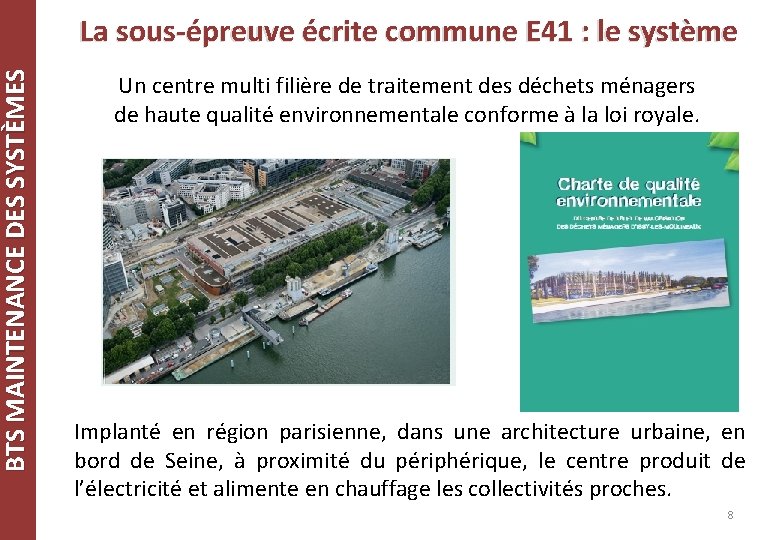

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le système Un centre multi filière de traitement des déchets ménagers de haute qualité environnementale conforme à la loi royale. Implanté en région parisienne, dans une architecture urbaine, en bord de Seine, à proximité du périphérique, le centre produit de l’électricité et alimente en chauffage les collectivités proches. 8

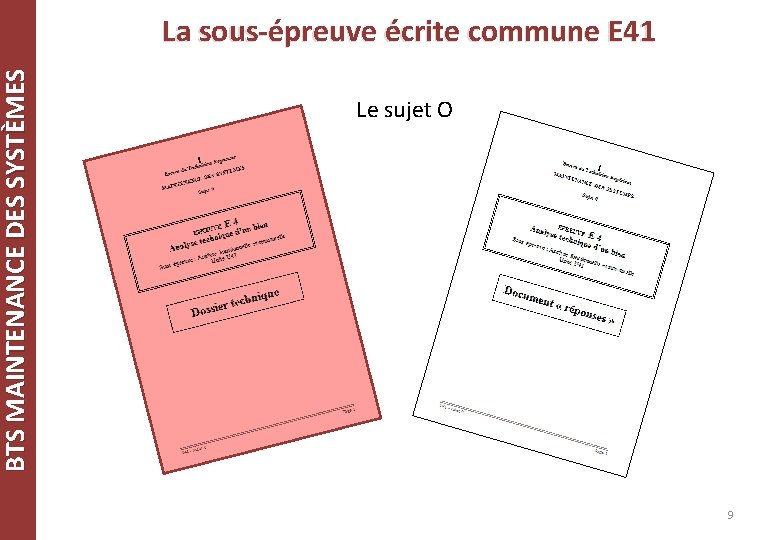

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 Le sujet O 9

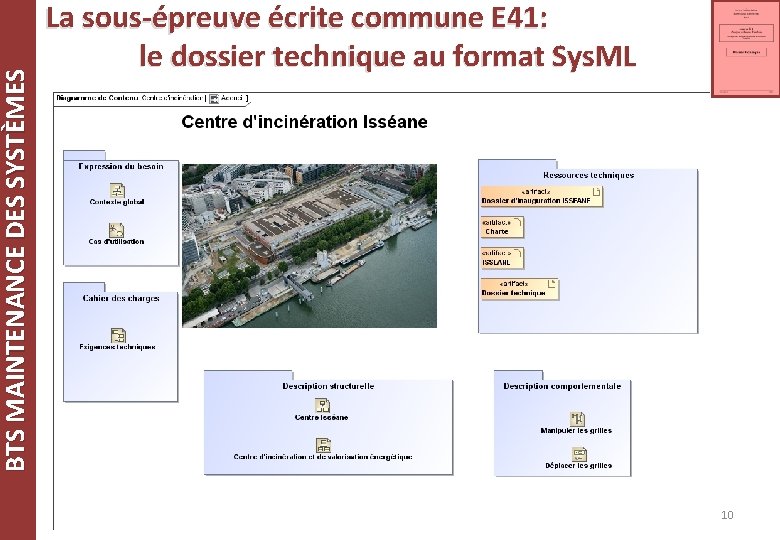

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41: le dossier technique au format Sys. ML 10

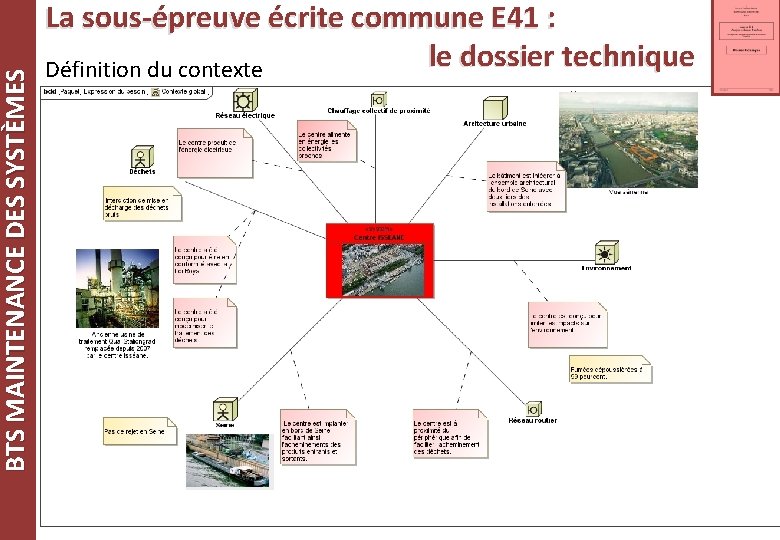

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Définition du contexte 11
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Description de la structure du centre (diagramme bdd) 12

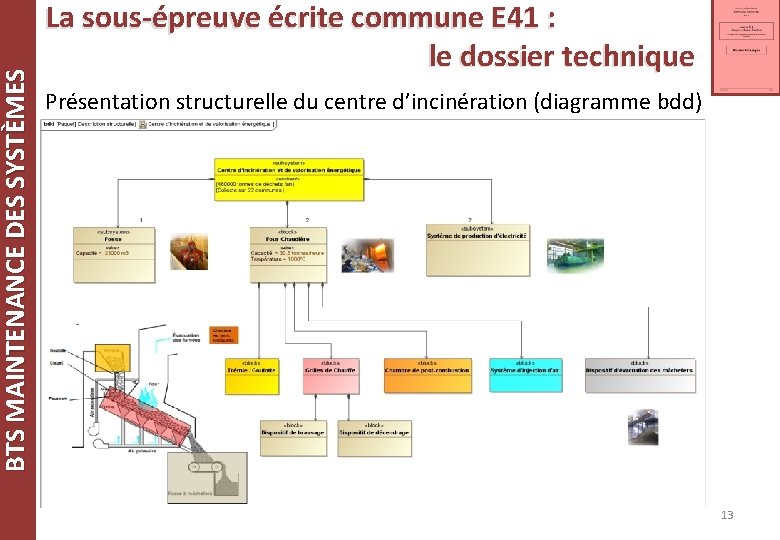

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Présentation structurelle du centre d’incinération (diagramme bdd) 13
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Expression du besoin au travers de cas d’utilisation (diagramme uc) 14

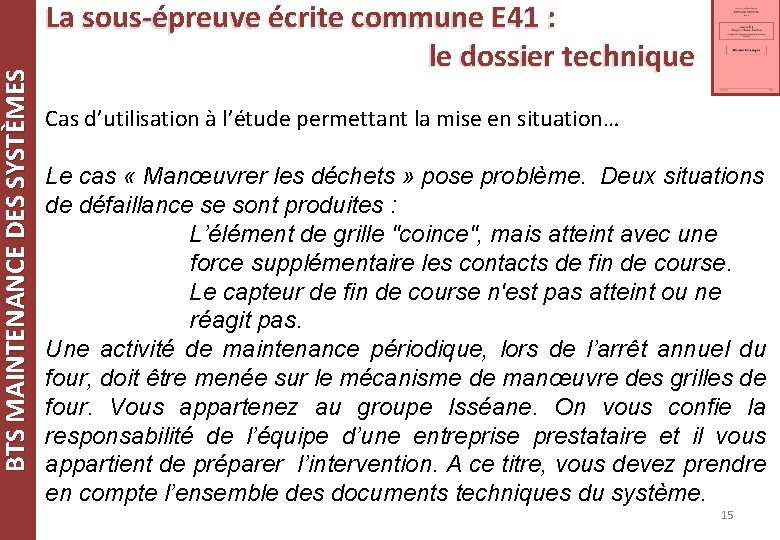

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Cas d’utilisation à l’étude permettant la mise en situation… Le cas « Manœuvrer les déchets » pose problème. Deux situations de défaillance se sont produites : L’élément de grille "coince", mais atteint avec une force supplémentaire les contacts de fin de course. Le capteur de fin de course n'est pas atteint ou ne réagit pas. Une activité de maintenance périodique, lors de l’arrêt annuel du four, doit être menée sur le mécanisme de manœuvre des grilles de four. Vous appartenez au groupe Isséane. On vous confie la responsabilité de l’équipe d’une entreprise prestataire et il vous appartient de préparer l’intervention. A ce titre, vous devez prendre en compte l’ensemble des documents techniques du système. 15
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Cas d’utilisation à l’étude permettant la définition de la problématique (fil conducteur de l’étude), Problématique Compétences abordées Préparer l’intervention : C 2 Analyser le fonctionnement du bien - - Identifier les éléments à manœuvrer pour isoler le circuit de refroidissement des grilles. C 22 Analyser l’organisation Suite au défaut sur l’avancée des grilles, établir fonctionnelle, structurelle et une hiérarchie des composants à examiner lors temporelle. de l’arrêt du four. Analyser les résultats des mesures faites lors de l’arrêt du four pour mettre en place une action de maintenance corrective. 16
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Des documents techniques viennent compléter la description structurelle, 17

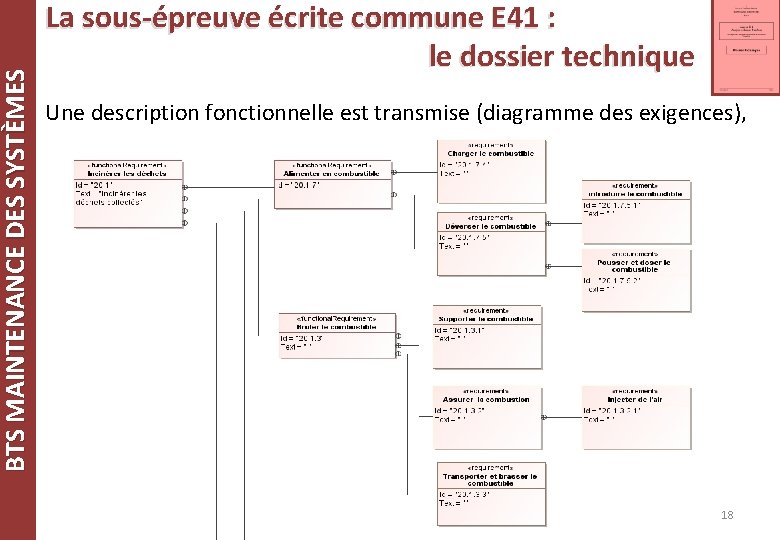

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Une description fonctionnelle est transmise (diagramme des exigences), 18
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le dossier technique Ainsi qu’une description du comportement (diagramme d’états) 19

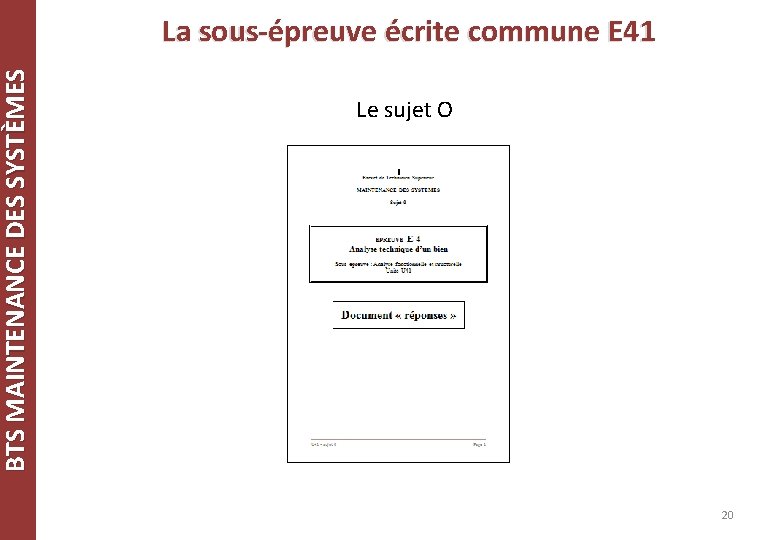

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 Le sujet O 20
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le questionnaire Prise en compte du dossier technique, en rapport avec la problématique A partir du dossier technique, le schéma de l’installation est à compléter. Les différents sous-ensembles sont identifiés. 21
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le questionnaire Prise en compte du dossier technique, en rapport avec la problématique Le diagramme des exigences est à compléter. Les sous-ensembles du centre d’incinération sont associés à des exigences. 22
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le questionnaire Prise en compte du dossier technique, en rapport avec la problématique Le schéma est abordé et les différents flux de matières identifiés. 23
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le questionnaire Pour … … et préparer un diagnostic lors de l’arrêt du four … 24

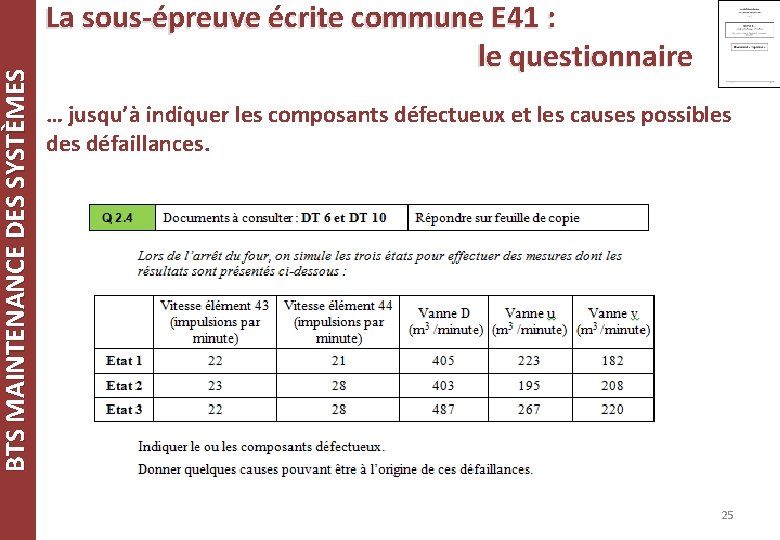

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 : le questionnaire … jusqu’à indiquer les composants défectueux et les causes possibles défaillances. 25

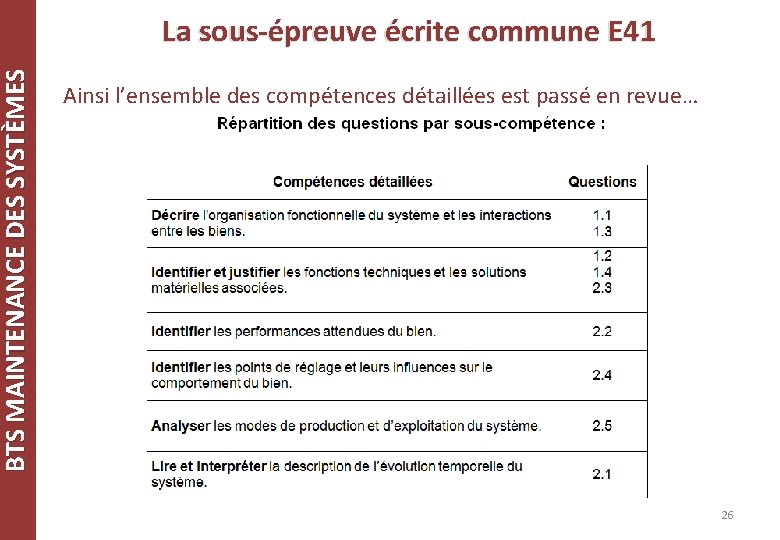

BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 Ainsi l’ensemble des compétences détaillées est passé en revue… 26
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 … afin de compléter une grille en définissant le poids de chaque question. 27
BTS MAINTENANCE DES SYSTÈMES La sous-épreuve écrite commune E 41 Le lien entre l’U 41 et U 42 • Le support technique utilisé pour la sous-épreuve E 41 peut être réutilisé en E 42. • Ce n'est pas une règle ; à terme, cela conduirait à limiter le nombre de supports envisageables. • Il est possible de choisir des supports différents mais avec une thématique commune (efficacité, maintenabilité. . . ). 28
BTS MAINTENANCE DES SYSTÈMES Séminaire national BTS Maintenance des Systèmes – Lycée Raspail Paris 13 et 14 novembre 2014 Merci de votre attention Jean-Paul KREBS IEN STI Caen - Aurélien RAYMOND Académie de Clermont-Ferrand 29
