BTS IPM Fonction : technicien méthode « atelier » Fonction technicien méthode « atelier » Sommaire : • Contexte professionnel • Situation dans le cycle de développement d’un produit • Illustration au travers d’un exemple : usinage sur centre de fraisage 5 axes • Compétences requises • Autres exemples d’application.

BTS IPM Fonction : technicien méthode « atelier » Contexte professionnel : Dans quelles situation le technicien IPM est-il amené à participer au lancement d’une production ? Quand les réglages à effectuer sur le moyen de production à mettre en œuvre sont "délicats“ et qu’il faille une connaissance plus complète du processus et de la programmation utilisée pour agir sur les paramètres de réglage, le professionnel titulaire d’un BEP ou d’un BAC PRO peut utilement faire appel aux compétences du technicien supérieur. Par exemple dans les cas suivants : • Machines 5 axes, poly-morphes, robots d’usinage, … • Machines d’assemblage • Usinage en panoplie • Usinage de pièces déformables et sujettes aux vibrations • Mise en œuvre d’outils et d’outillages spécifiques • . . .

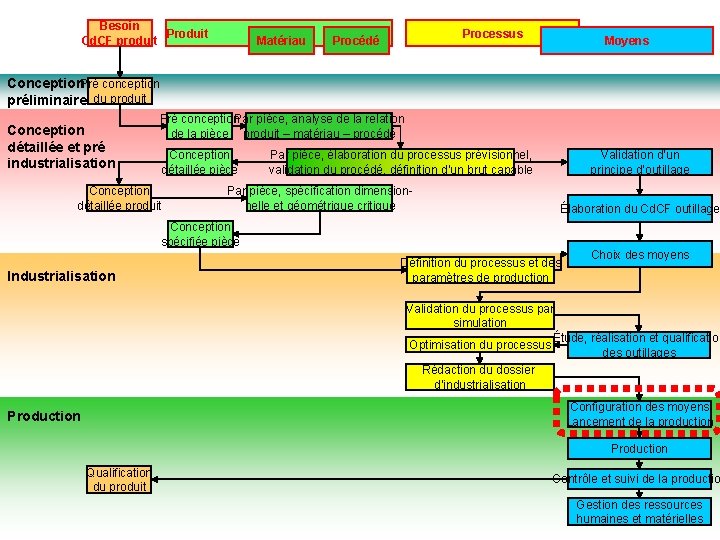

Besoin BTS IPM Produit Cd. CF produit Fonction : technicien méthode «Moyens atelier » Processus Procédé Matériau Conception. Pré conception préliminaire du produit Conception détaillée et pré industrialisation Pré conception. Par pièce, analyse de la relation de la pièce produit – matériau – procédé Conception détaillée pièce Conception détaillée produit Par pièce, élaboration du processus prévisionnel, validation du procédé, définition d’un brut capable Par pièce, spécification dimensionnelle et géométrique critique Validation d’un principe d’outillage Élaboration du Cd. CF outillage Conception spécifiée pièce Industrialisation Définition du processus et des paramètres de production Choix des moyens Validation du processus par simulation Étude, réalisation et qualification Optimisation du processus des outillages Rédaction du dossier d’industrialisation Configuration des moyens Lancement de la production Production Qualification du produit Contrôle et suivi de la productio Gestion des ressources humaines et matérielles

BTS IPM Fonction : technicien méthode « atelier » Situation de cette activité professionnelle dans le cadre du développement d’un produit : Validation du processus par simulation Optimisation du processus Étude, réalisation et qualification des outillages Rédaction du dossier d’industrialisation Configuration des moyens Lancement de la production Production Contrôle et suivi de la production Gestion des ressources humaines et matérielles Dans la démarche que nous cherchons à mettre en place, l’étape de lancement d’une production est placée après la qualification et l’optimisation du processus. A priori, toutes les précautions ont été prises pour que le lancement de la production se passe sans problèmes. On se situe bien dans une phase début de production et non pas dans une phase d’optimisation du processus.

BTS IPM Fonction : technicien méthode « atelier » Application : Réalisation sur machine 5 axes d’un verrou de porte pour avion.

BTS IPM Fonction : technicien méthode « atelier » Quelles sont les difficultés que présente cette pièce, qui ont été prises en compte lors de la qualification et l’optimisation de processus ? • Les entités d’usinage identifiées sur la pièce nécessitent 4 directions d’accès, • Les stries sur la face arrière sont réalisées à l’aide d’une fraise à strier spécifique, • Le matériau de la pièce est un alliage rapide des outils mis en œuvre, • La mise en position et le maintien en position de la pièce obtenus à l’aide d’un de titane qui conduit à une usure importante et montage dédié ne permettent pas une bonne stabilité pendant l’usinage, • La programmation est faite par sous-programmes qui présentent un nombre important de paramètres de réglage.

BTS IPM Fonction : technicien méthode « atelier » Les données Tous les documents et fichiers qui ont été obtenus lors de l’optimisation du processus et rassemblés dans le dossier d’industrialisation sont des données de départ pour le lancement de la production : • La fiche de phase définissant les paramètres de coupe pour chacune des opérations à réaliser ainsi que la mise en position et le maintien en position de la pièce, la cotation de fabrication, • Les fiches de stockage, outil décrivant avec précision les outils et porte-outils utilisés ainsi que leur lieu • La fiche outillage décrivant le porte-pièces ainsi que son lieu de stockage, les) programmes de commande fournis sous forme d’un fichier • Le (ou avec une définition précise de leur emplacement et de la version à utiliser, numérique, • Les fiches de contrôle définissant les protocoles de mesure de la pièce de réglage, les programmes de mesure éventuels, • Les protocoles de réglage et d’organisation des moyens à mettre en œuvre.

BTS IPM Fonction : technicien méthode « atelier » Le contrat de phase Toutes les données coupe sont validées et peuvent être remises cause à ce stade l’industrialisation de ne en de

BTS IPM La cotation de fabrication Fonction : technicien méthode « atelier » Les spécifications de fabrication, en particulier leur tolérance sont figées et ne peuvent être remises en cause à ce stade.

BTS IPM Fonction : technicien méthode « atelier » OUTIL N° 2 Les fiches outil Tous les choix d’outil et de porte-outils sont arrêtés et validés; ils ne peuvent pas être remis en cause. Les jauges de référence doivent être respectées de façon à éliminer les collisions lors du lancement de production. Les jauges réelles qui sont à déterminer doivent s’approcher des jauges de référence Emplacement Changeur: 2 Correcteur T 2, Tranchant D 1 OUTIL N° 1 Emplacement Changeur: 1 Correcteur T 1, Tranchant D 1 Plaquette : Sandvik R 390 -11 T 3 08 E-KL H 13 A Emplacement : Armoire outil, tiroir 4, plate-forme UGV Porte Plaquette : Sandvik R 390 -40 T 16 -11 M Emplacement : Armoire porteoutil, tiroir 2, plate-forme UGV Attachement : EPB 292. 410 T-63 16 134 Emplacement : Armoire porteoutil, tiroir 3, plate-forme UGV Jauges de référence : L=185 R=20 Jauges réelles : L=………… R=………. .

BTS IPM La fiche porte-pièce Fonction : technicien méthode « atelier » Les composantes du décalage d’origine qui sont à déterminer doivent s’approcher des valeurs de référence. Décalage d’origine G 54 Valeurs de référence : X-407. 233 Y-265. 23 Z-527. 025 Décalage d’origine G 54 Valeurs installées : X=………………. . Y=………………. . Z=………………. . Emplacement : Local montages Armoire FORGEAVIA

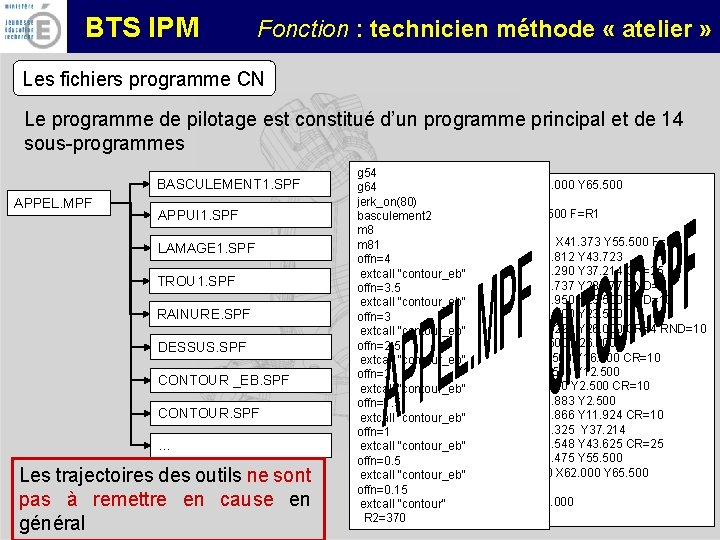

BTS IPM Fonction : technicien méthode « atelier » Les fichiers programme CN Le programme de pilotage est constitué d’un programme principal et de 14 sous-programmes BASCULEMENT 1. SPF APPEL. MPF APPUI 1. SPF LAMAGE 1. SPF TROU 1. SPF RAINURE. SPF DESSUS. SPF CONTOUR _EB. SPF CONTOUR. SPF … Les trajectoires des outils ne sont pas à remettre en cause en général g 54 g 64 jerk_on(80) basculement 2 m 81 offn=4 extcall "contour_eb" offn=3. 5 extcall "contour_eb" offn=3 extcall "contour_eb" offn=2. 5 extcall "contour_eb" offn=2 extcall "contour_eb" offn=1. 5 extcall "contour_eb" offn=1 extcall "contour_eb" offn=0. 5 extcall "contour_eb" offn=0. 15 extcall "contour" R 2=370 G 0 X 50. 000 Y 65. 500 Z 6. 000 G 1 Z 2. 500 F=R 1 cfc G 1 G 41 X 41. 373 Y 55. 500 F=R 2 G 1 X 43. 812 Y 43. 723 G 2 X 44. 290 Y 37. 214 CR=25 G 1 X 43. 737 Y 28. 177 RND=4 G 1 X 27. 950 Y 23. 500 RND=10 G 1 X 14. 000 Y 23. 500 G 2 X 10. 292 Y 26. 000 CR=4 RND=10 G 1 X 0. 500 Y 26. 000 G 3 X-9. 500 Y 16. 000 CR=10 G 1 X-9. 500 Y 12. 500 G 3 X 0. 500 Y 2. 500 CR=10 G 1 X 53. 883 Y 2. 500 G 3 X 63. 866 Y 11. 924 CR=10 G 1 X 65. 325 Y 37. 214 G 2 X 66. 548 Y 43. 625 CR=25 G 1 X 70. 475 Y 55. 500 G 1 G 40 X 62. 000 Y 65. 500 cfin G 0 Z 40. 000 ret

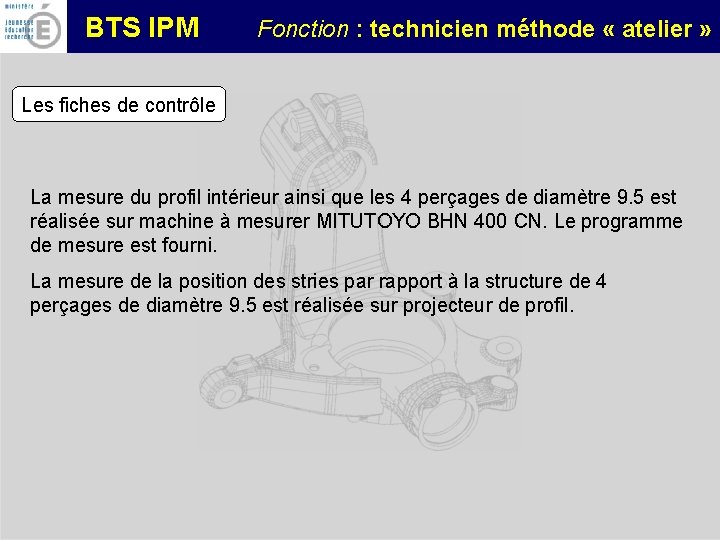

BTS IPM Fonction : technicien méthode « atelier » Les fiches de contrôle La mesure du profil intérieur ainsi que les 4 perçages de diamètre 9. 5 est réalisée sur machine à mesurer MITUTOYO BHN 400 CN. Le programme de mesure est fourni. La mesure de la position des stries par rapport à la structure de 4 perçages de diamètre 9. 5 est réalisée sur projecteur de profil.

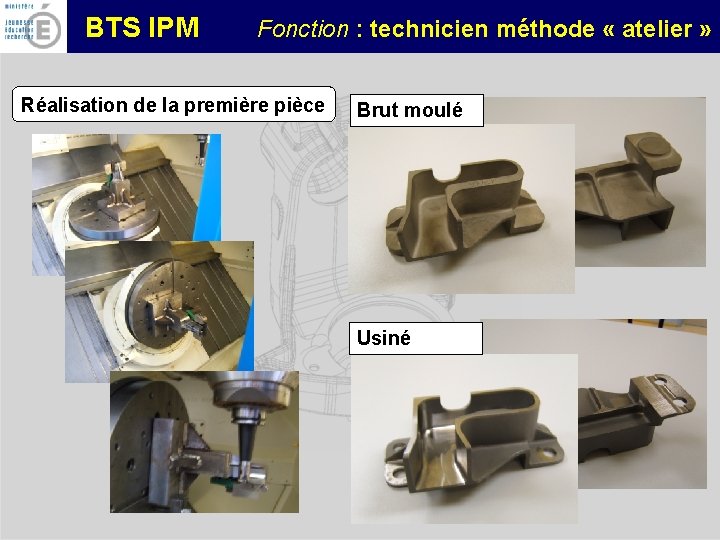

BTS IPM Fonction : technicien méthode « atelier » Réalisation de la première pièce Brut moulé Usiné

BTS IPM Fonction : technicien méthode « atelier » La mesure de la première pièce

BTS IPM Fonction : technicien méthode « atelier » Les constats : • Le profil intérieur n’est pas conforme, Excédent de matière non uniforme • Les stries verticales ne sont pas positionnées correctement par rapport aux perçages repérés D, • Les deux réseaux de stries ne sont pas assez profonds, • Les lamages ne sont pas assez profonds, • La hauteur de la pièce n’est pas conforme …

BTS IPM Fonction : technicien méthode « atelier » Les réglages à effectuer Plusieurs paramètres de réglage peuvent être modifiés : • Chaque outil est défini par un paramètre de longueur et un paramètre de rayon, • La situation de la pièce dans l’espace machine est défini par 3 paramètres de position et 2 d’orientation, • Chaque direction d’usinage est caractérisée par un angle de basculement, • Chaque sous-programme paramètres, • Chaque entité d’usinage est définie par un ensemble de coordonnées est positionné par rapport à l’origine du programme d’appel par 3 de points. Plusieurs solutions de réglage sont possibles. Il faut choisir celle qui est la plus efficace. Elle sera consignée pour être reproduite en cas de relancement de cette production.

BTS IPM Fonction : technicien méthode « atelier » Les réglages à effectuer Les réglages effectués sont : • Modification de la jauge de rayon de l’outil de finition du profil intérieur, • Modification de la position du sous-programme stries 2 (stries verticales), • Modification de la jauge de diamètre de l’outil à strier, • Modification de la jauge de longueur de l’outil réalisant le lamage, • Modification de la position des sous-programme appui_1 et appui_2 (surfaçage des deux faces d’appui striées), • Modification de la position du sous-programme dessus (surfaçage du dessus de la pièce), • . . .

BTS IPM Fonction : technicien méthode « atelier » Conclusions Les compétences nécessaires pour effectuer le lancement de la production illustré précédemment sont les suivantes : • Configurer l’unité de production…. . . ………. . . C 17 • Configurer l’environnement de production ………. C 18 • Valider la configuration des moyens………………C 20 • Lancer la production ………………. . C 21 Le lancement de la production doit être fait dans le respect de l’organisation de l’atelier. Les protocoles de mise en œuvre des moyens de production et de mesure doivent être respectés.

BTS IPM Fonction : technicien méthode « atelier » Autre application : Usinage en panoplie Réalisation de l’ébauche avant trempe et rectification de chariots de guidage linéaire INA. Le brut est forgé. L’usinage est réalisé en panoplie de 4 pièces sur étau Allmatic à serrage symétrique.

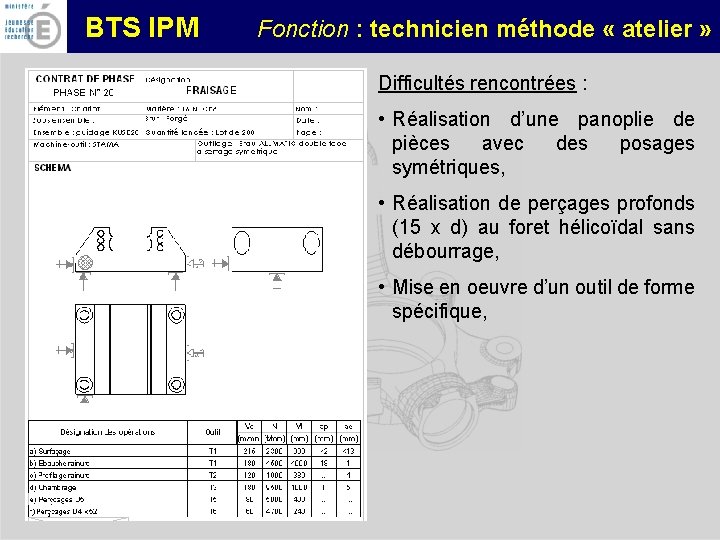

BTS IPM Fonction : technicien méthode « atelier » Difficultés rencontrées : • Réalisation d’une panoplie de pièces avec des posages symétriques, • Réalisation de perçages profonds (15 x d) au foret hélicoïdal sans débourrage, • Mise en oeuvre d’un outil de forme spécifique,

BTS IPM Fonction : technicien méthode « atelier » Autre application : Usinage de pièces comportant des tolérances réduites Ø 22, 95 ± 0, 05 Ø 30, 025 ± 0, 025 Réalisation d’une famille morpho dimensionnelle d’arbres de pompe haute pression pour l’industrie chimique. Ø 35 k 6 La matière usinée est un acier inoxydable 316 L. Ø 35 k 6 Axe en zone commune Ø 24 k 6

BTS IPM Fonction : technicien méthode « atelier » Difficultés rencontrées : • Réalisation de pièces à tolérances dimensionnelles et géométriques réduites, • Réalisation d’une pièce de tournage en montage mixte avec entraîneur frontal, • Nécessité de compenser les défauts géométriques de la machine par la programmation, • Compte tenu du coût important du brut, la stratégie de réglage doit permettre de minimiser les rebuts (objectif : 0 rebut),
