Bsc architecture 2 2 FUNGSI BSC Fungsi BSC
Bsc architecture
2. 2. FUNGSI BSC • Fungsi BSC : - Switching kanal trafik - Proses pensinyalan informasi - O & M handling - Monitor alarm
2. 2. FUNGSI BSC • Fungsi BSC : - Switching kanal trafik - Proses pensinyalan informasi - O & M handling - Monitor alarm
2. 3. Switching Kanal-kanal Trafik • BSC dihubungkan dengan TRAU dan BTSE melalui sistem PCM 30 BSC dihubungkan dengan Li (Link Interface) melalui sistem bus internal

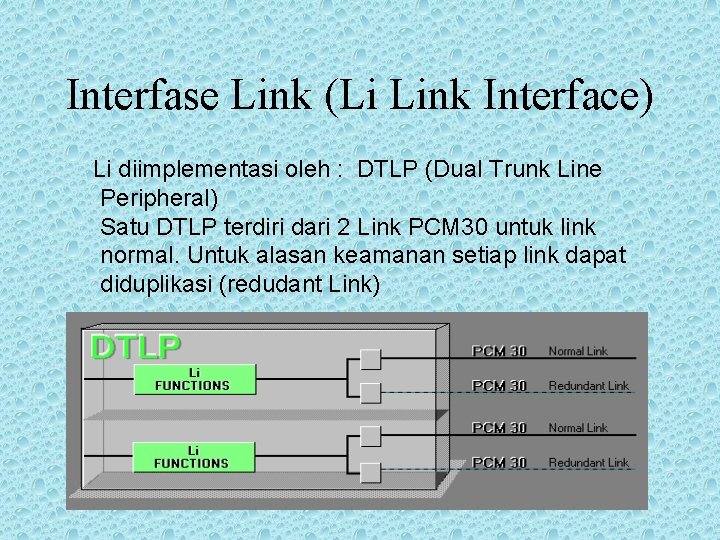

Interfase Link (Li Link Interface) Li diimplementasi oleh : DTLP (Dual Trunk Line Peripheral) Satu DTLP terdiri dari 2 Link PCM 30 untuk link normal. Untuk alasan keamanan setiap link dapat diduplikasi (redudant Link)

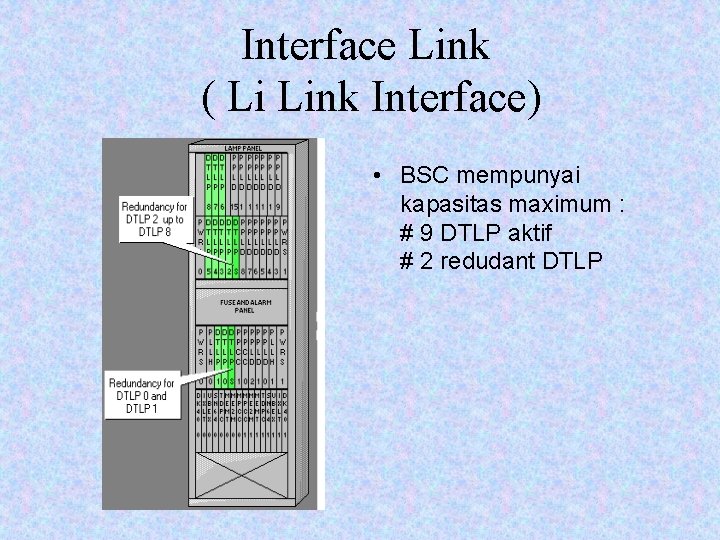

Interface Link ( Li Link Interface) • BSC mempunyai kapasitas maximum : # 9 DTLP aktif # 2 redudant DTLP
Switching Network (SN) • Duplikasi SN men-switch kanal trafik individu (13 Kbit/s informasi dikodekan semua + 3 Kbit/s informasi pensinyalan TRAU BTSE)
2. 4. PENSINYALAN • Secara umum sebuah distnction terbuat dari dua 2 jalur sinyal yang masing-masing mempunyai protokol yang berbeda: • * MSC <---> BSC • * BSC internal
• Pensinyalan kanal trafik antara MSC dan BSC diatur oleh protokol pensinyalan n 0. 7 CCITT • Kanal pensinyalan dilewatkan melalui TRAU transparently (bukan transcoding) dan dievaluasi dalam BSC Dalam SBS exchange informasi O&M dan sinyal kanal trafik dicompile dengan protokol LAPD. Time Slot untuk sinyal LAPD digunakan pada sub interfase bukan pada interfase.
