BRUGGEN BRUGGEN IN SOORTEN Vlakke plaatbrug Bascule brug

BRUGGEN

BRUGGEN IN SOORTEN. . . Vlakke plaatbrug Bascule brug Hangbrug Ophaalbrug Tuibrug

. . . EN MATEN - Open boogbrug Gesloten boogbrug Vakwerk-boogbrug Opdracht 1 Vakwerkbrug Tralieliggerbrug Draaibrug BRUG TEKENEN Maak met potlood een schematische tekening van een bestaande brug. Let op de onderdelen van de brug die met stevigheid te maken hebben.

beetje stevigheid is wel handig! Het dramatische verhaal van Tacoma Bridge http: //www. youtube. com/watch? v=3 mclp 9 Qm. CGs

Trek- en duwspanning Materiaal langer STAAL Materiaal korter BETON Trekspanning PAPIER, TOUW Duwspanning KARTON

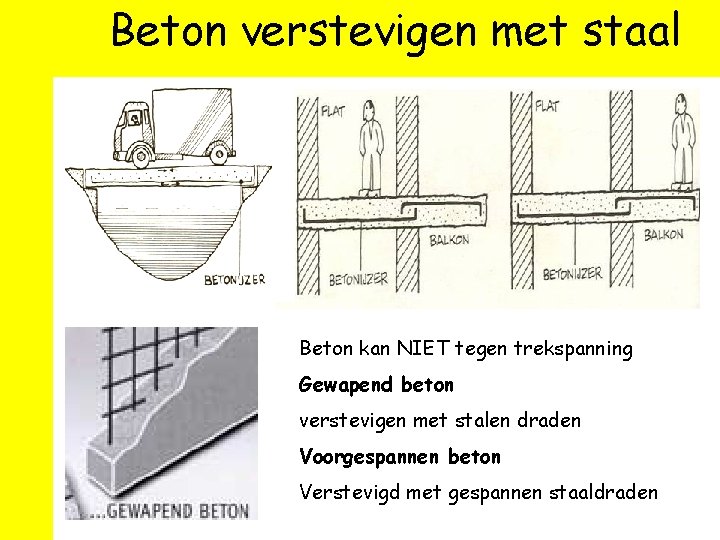

Beton verstevigen met staal Beton kan NIET tegen trekspanning Gewapend beton verstevigen met stalen draden Voorgespannen beton Verstevigd met gespannen staaldraden

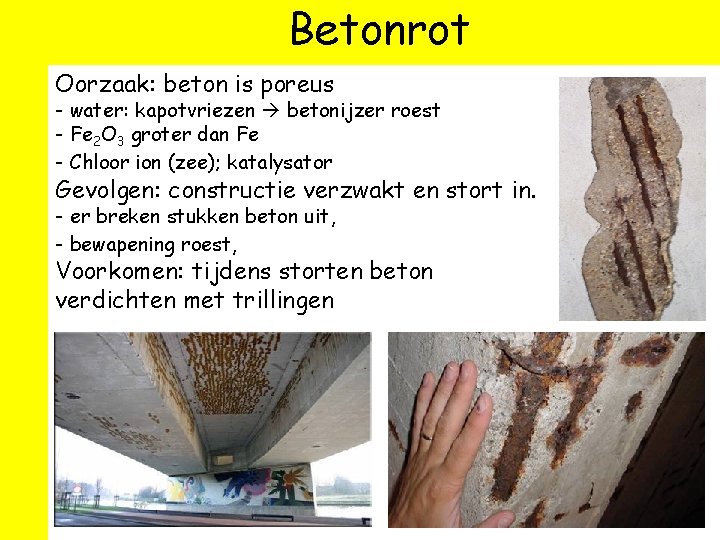

Betonrot Oorzaak: beton is poreus - water: kapotvriezen betonijzer roest - Fe 2 O 3 groter dan Fe - Chloor ion (zee); katalysator Gevolgen: constructie verzwakt en stort in. - er breken stukken beton uit, - bewapening roest, Voorkomen: tijdens storten beton verdichten met trillingen

Vlakke plaatbrug

Boogbrug

Boogbrug

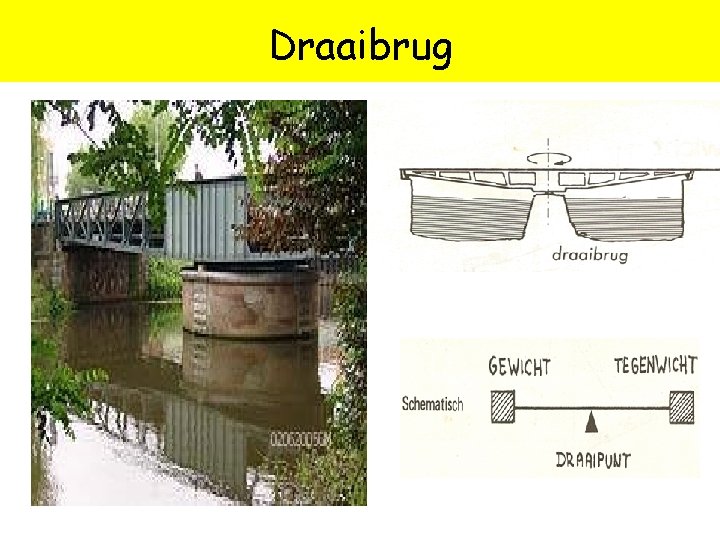

Draaibrug

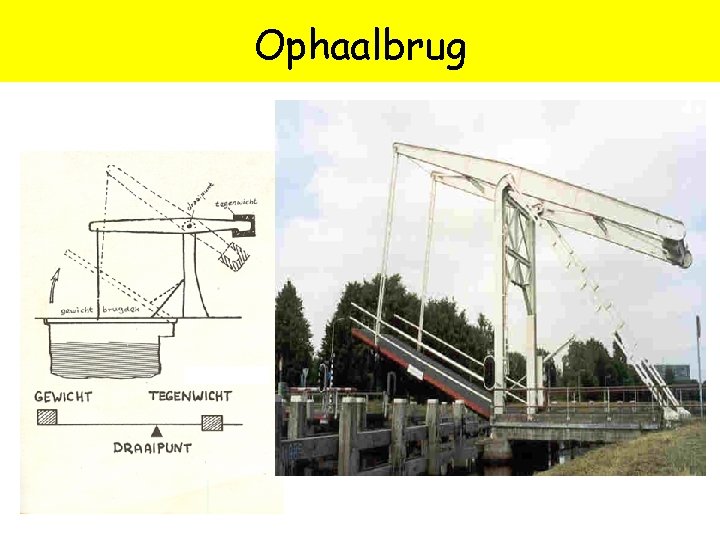

Ophaalbrug

Vakwerkbrug

vakwerk

vakwerk

Tuibrug

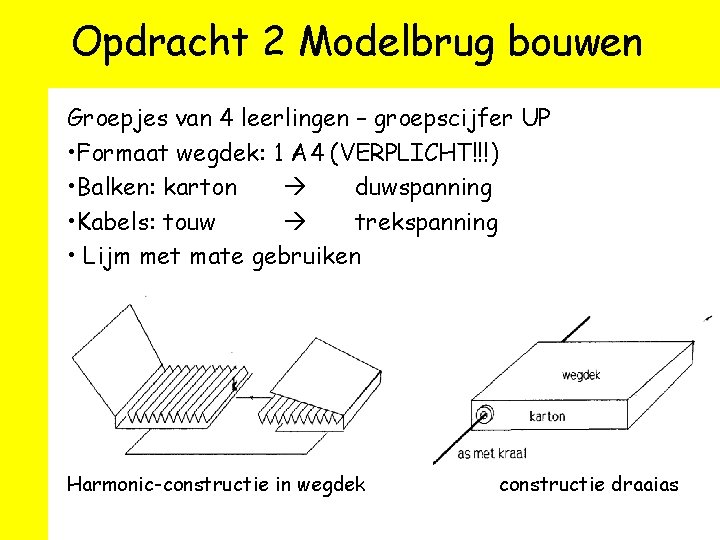

Opdracht 2 Modelbrug bouwen Groepjes van 4 leerlingen – groepscijfer UP • Formaat wegdek: 1 A 4 (VERPLICHT!!!) • Balken: karton duwspanning • Kabels: touw trekspanning • Lijm met mate gebruiken Harmonic-constructie in wegdek constructie draaias

BEOORDELINGSCRITERIA Beoordeling: UP cijfer per groepje - Overeenstemmen met werktekening - Originaliteit - Stevigheid - Netheid Stevigheid wordt in een wedstrijd beoordeeld: Welke groep heeft de grootste stevigheid per kg brug? Bereken voor jouw M/um per kg brug m M U m Belasting op de brug in kg doorbuiging van de brug massa brug

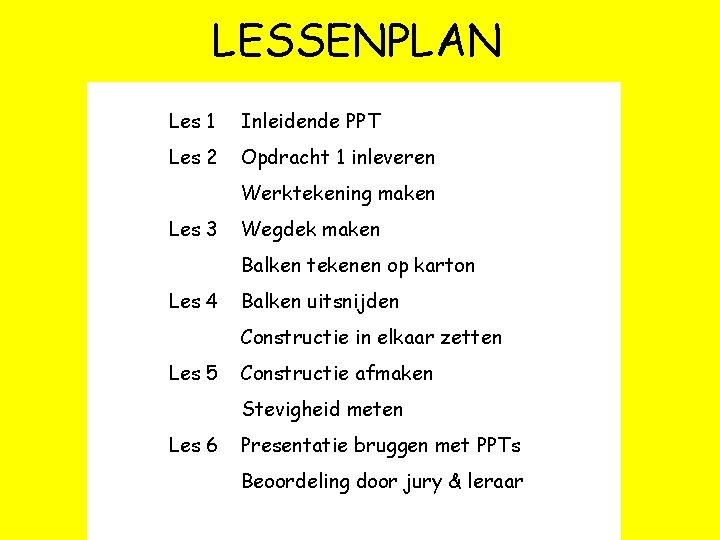

LESSENPLAN Les 1 Inleidende PPT Les 2 Opdracht 1 inleveren Werktekening maken Les 3 Wegdek maken Balken tekenen op karton Les 4 Balken uitsnijden Constructie in elkaar zetten Les 5 Constructie afmaken Stevigheid meten Les 6 Presentatie bruggen met PPTs Beoordeling door jury & leraar
