Brtvljenje Odgojno obrazovni ishodi uenja Obrazloiti ulogu brtvila
Brtvljenje
Odgojno obrazovni ishodi učenja: ● ● Obrazložiti ulogu brtvila. Skicirati detalj vrata i prozora. Navesti materijale za brtvljenje. Opisati obiljelježja brtvi. Vaše aktivnosti: ● pregledavanje narednih slajdova ● crtanje detalja prozora i vrata s jasno označenim brtvilom, prema slajdovima 8, 11 i 15 ● dijeljenje crteža s ostalima, na odgovarajućoj aplikaciji, prema dogovoru s nastavnikom/com u virtualnoj učionici ● komuniciranje s nastavnikom/com i rješavanje postavljenih zadataka (odgovaranje i zapisivanje odgovora)
Pitanja � Što je brtvljenje? �Jesu li vam poznate dihtovati, dihtung (u žargonu)? �Kako vi zamišljate brtvu? �Od kakvog materijala je brtva? �Što mislite utječe li brtvljenje na izolaciju?
Brtvljenje �brtvljenje, postupak kojim se postiže nepropusnost različitih spojišta u građevinarstvu, strojarstvu brodogradnji, automobilskoj industriji i drvnoj industriji �U drvnoj industriji brtvljenje je naročito važno kod prozora i vrata (ulaznih).
Mjesta brtvljenja �Kod brtvljenja prozora i ulaznih vrata postoje 3 područja brtvljenja: �između doprozornika(dovratnika () i zida PUR pjena) �između krila i doprozornika (dovratnika)-(brtva) �između okvira krila i stakla (silikon)
Primjer brtvljenja prozora brtva
Primjer brtvljenja vrata brtva
brtva
Brtvljenje utječe na: �propusnost zraka �propusnost vode �akustičnu izolaciju �toplinsku izolaciju � trajnost uporabe

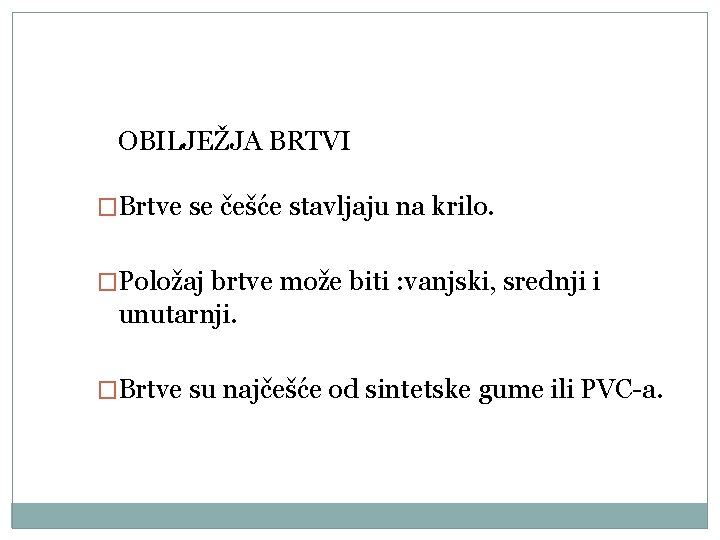

OBILJEŽJA BRTVI �Brtve se češće stavljaju na krilo. �Položaj brtve može biti : vanjski, srednji i unutarnji. �Brtve su najčešće od sintetske gume ili PVC-a.
Brtve imaju dva dijela: usadni i vanjski – elastični dio. Tlačni dio Usadni dio
Vrste brtvi : �Jezičaste, tlačne, brtve s komorama Brtve s komorama tlačne jezičaste
Primjeri brtvi
Pitanja za ponavljanje Gdje se sve koristi brtvljenje? � Kod kojih proizvoda se u drvnoj industriji koristi brtvljenje? � Koja mehanička svojstva mora imati brtva (elastičnost ili plastičnost)? � Je li brtvljenje važnije kod ulaznih ili sobnih vrata? � Što se događa ako se pokida brtva na prozoru? � Kako to utječe na izolacijska svojstva? Aktivnost: Zapišite odgovore i podijelite u predmetnoj virtualnoj učionici. �

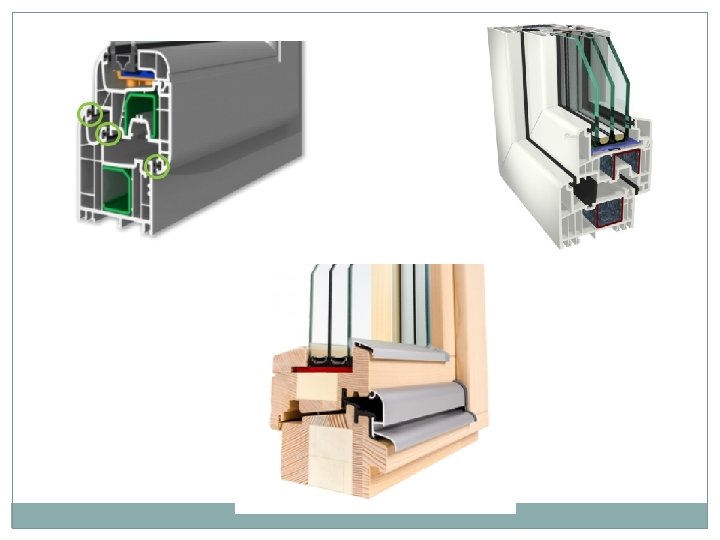

Prepoznaj u kojem je položaju brtva na ovim prozorima i vratima? Vanjski, srednji, unutarnji?
Zaključite , jesu li oblici brtvi isti kod plastičnih, metalnih i aluminijskih prozora?
DOMAĆA ZADAĆA: Kod kuće ogledati svoje prozore i vrata, uočiti i zapisati položaj i vrstu brtvi. Skicirati i spremiti crteže prema pravilima struke.
Izvori: Internet katalozi proizvođača građevinske stolarije Materijal ustupila: Rajka Ivanko, Vinkovci
