Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Kondenzator (1) Ø Ø Naprava (elektronički element) sa sposobnošću skladištenja električne energije (električnog naboja). Osnovni parametar za opisivanje kondenzatora = kapacitet kondenzatora

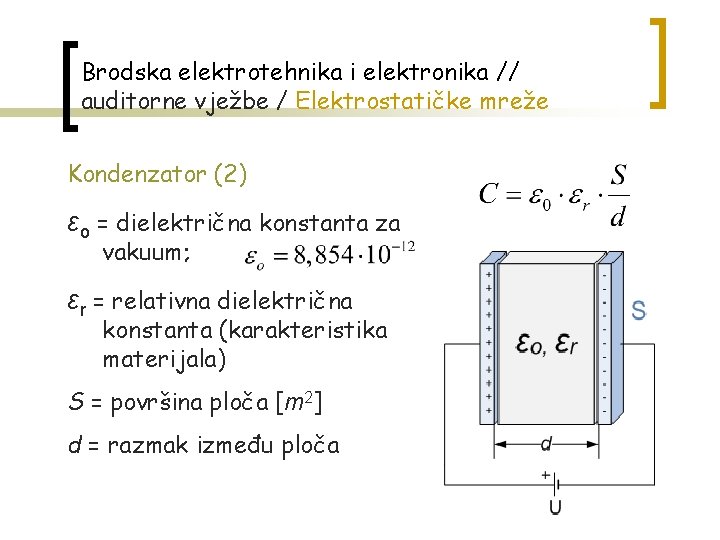

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Kondenzator (2) εo = dielektrična konstanta za vakuum; εr = relativna dielektrična konstanta (karakteristika materijala) S = površina ploča [m 2] d = razmak između ploča

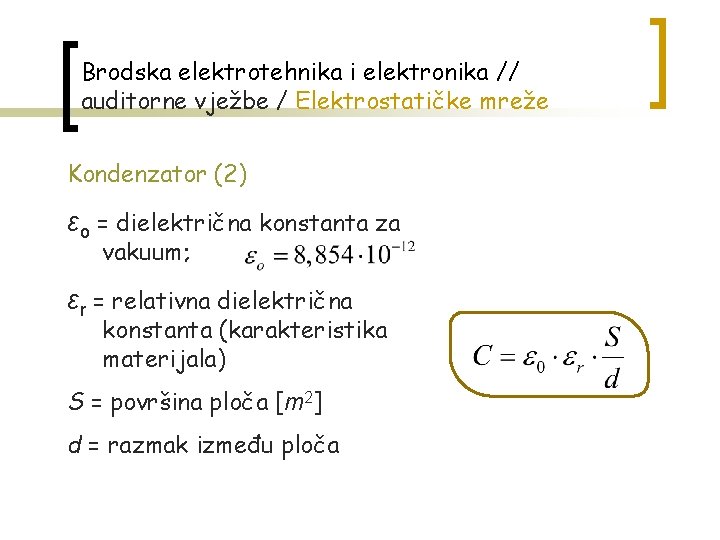

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Kondenzator (2) εo = dielektrična konstanta za vakuum; εr = relativna dielektrična konstanta (karakteristika materijala) S = površina ploča [m 2] d = razmak između ploča
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Kondenzator (2) εo = dielektrična konstanta za vakuum; εr = relativna dielektrična konstanta (karakteristika materijala) S = površina ploča [m 2] d = razmak između ploča
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Kondenzator (3) Ø Energija koju može skladištiti kondenzator
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Ohmov zakon za elektrostatiku (1)
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Ohmov zakon za elektrostatiku (1)
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Ohmov zakon za elektrostatiku (1)
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Ohmov zakon za elektrostatiku (2) Q = količina naboja [C ] U = napon [V ] C = kapacitet kondenzatora [F ]
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Serijski spoj kondenzatora
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Serijski spoj kondenzatora
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Paralelni spoj kondenzatora
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Zadatak 1 (79. iz zbirke)

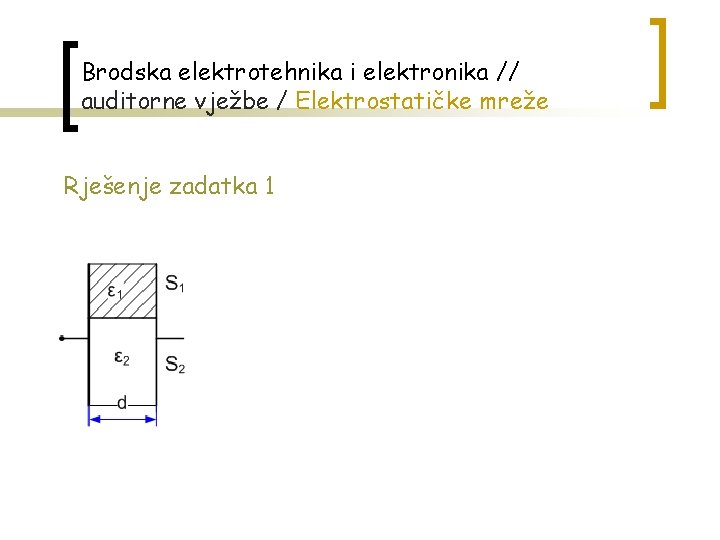

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1

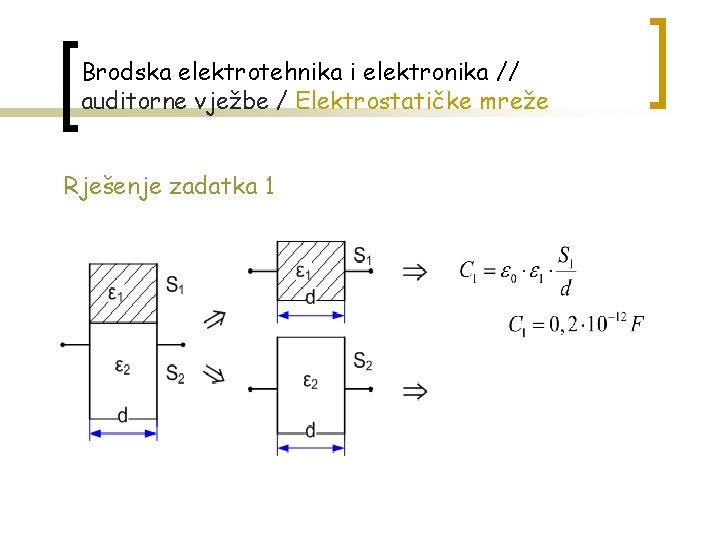

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1

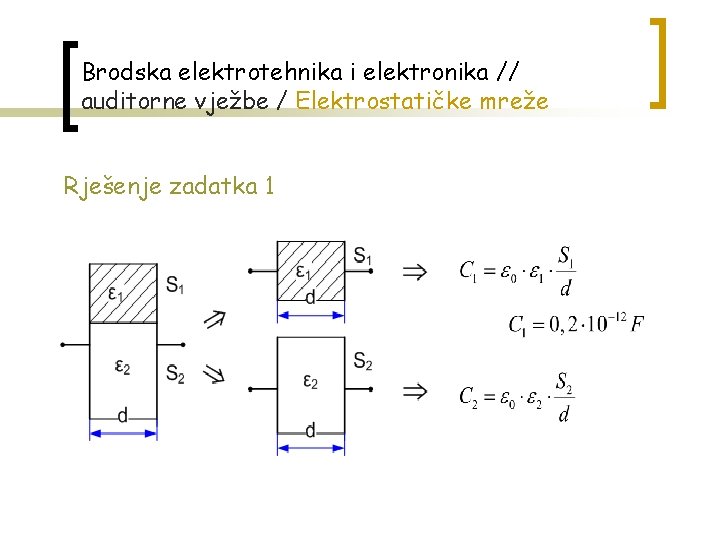

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 1
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Zadatak 2 (78. iz zbirke)

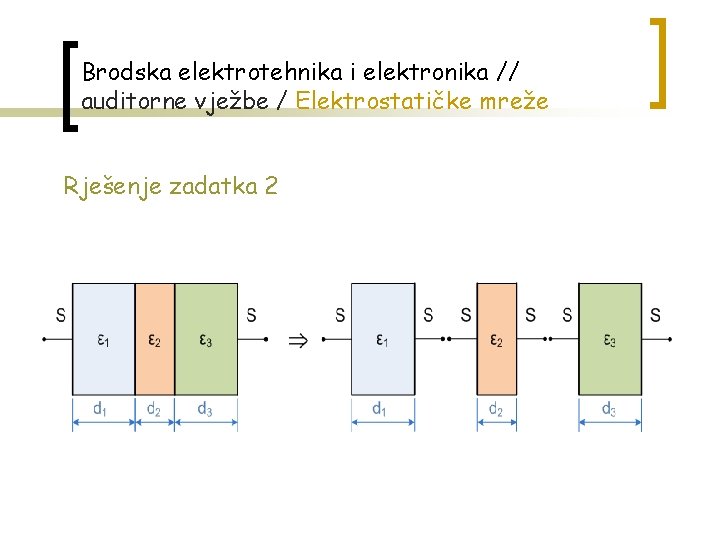

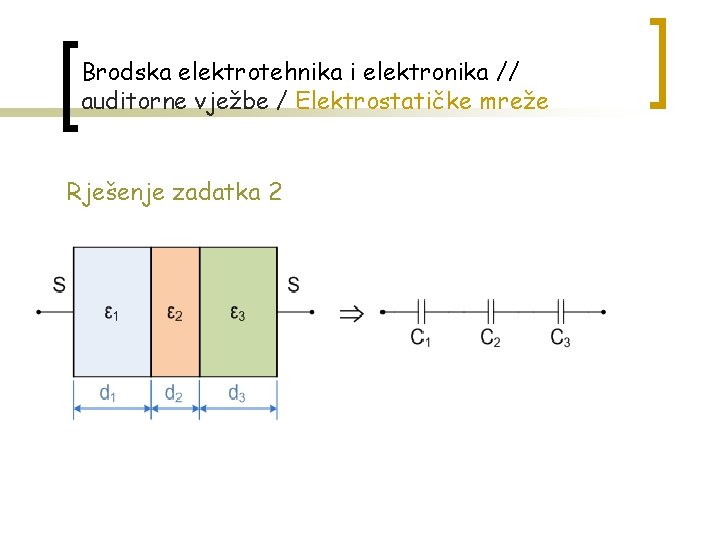

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2

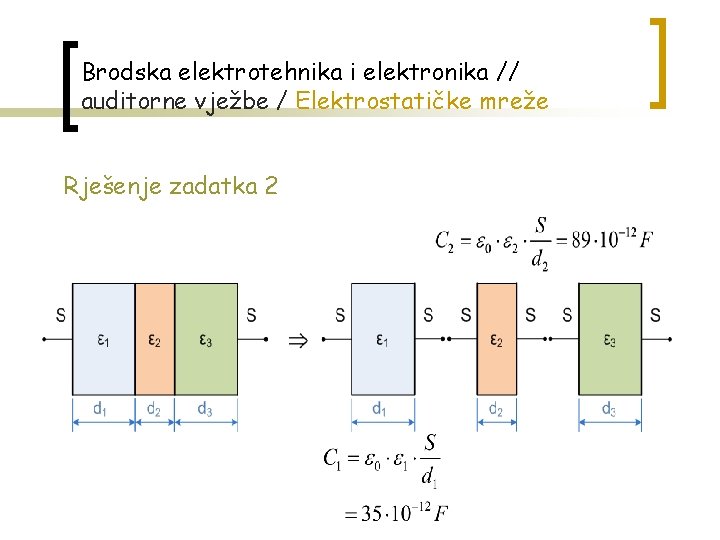

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2

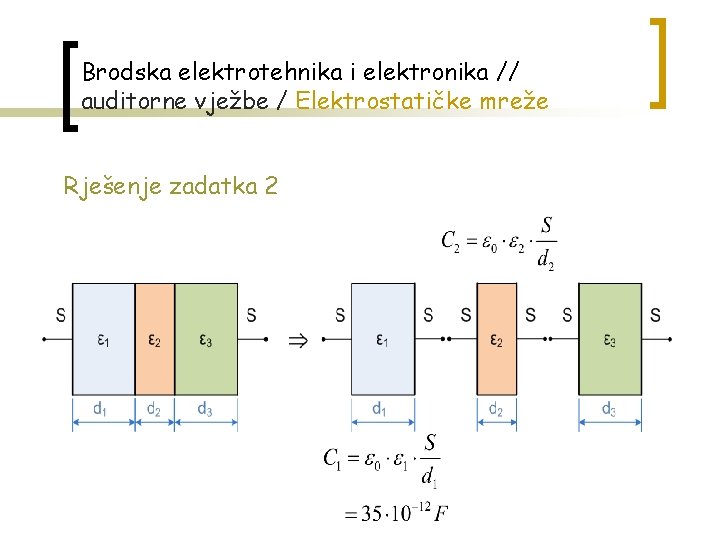

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 2
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Zadatak 3 (80. iz zbirke)

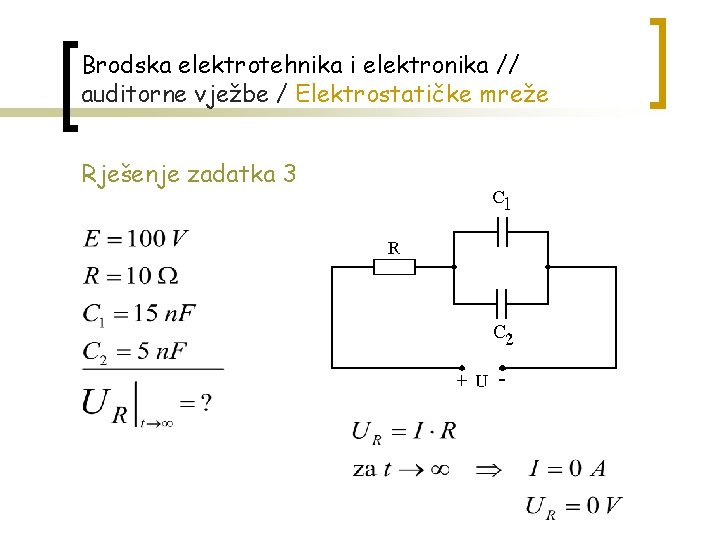

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 3
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 3
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 3
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Zadatak 4 (82. iz zbirke)
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže 1. korak: odrediti ukupni kapacitet (Cuk = ? ) Ø Ø Primjenom pravila za serijski i paralelni spoj sažeti zadanu mrežu na jednostavan strujni krug! Crtati nadomjesnu shemu nakon svakog koraka sažimanja.
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (1): crtanje nadomjesne sheme (1_1) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (1): crtanje nadomjesne sheme (1_2) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (1): crtanje nadomjesne sheme (1_3) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (1): crtanje nadomjesne sheme (1_4) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (1): crtanje nadomjesne sheme (1_5) ⇒

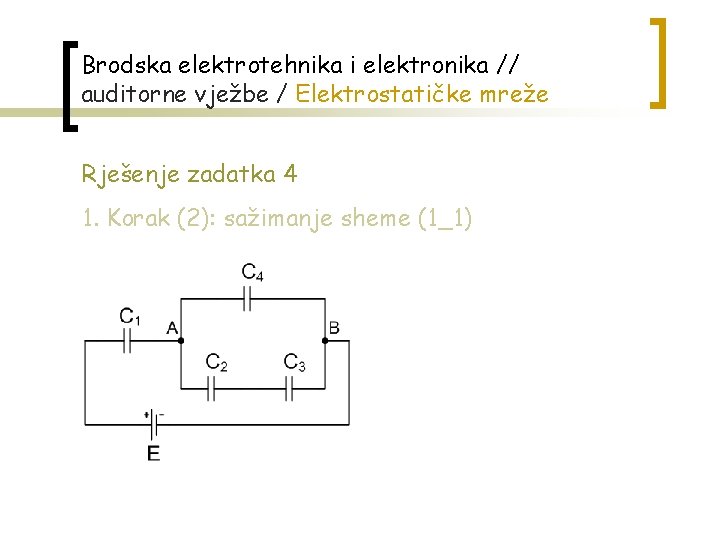

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (2): sažimanje sheme (1_1)
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (2): sažimanje sheme (1_1) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (2): sažimanje sheme (1_1) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (2): sažimanje sheme (1_2) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (2): sažimanje sheme (1_2) ⇒

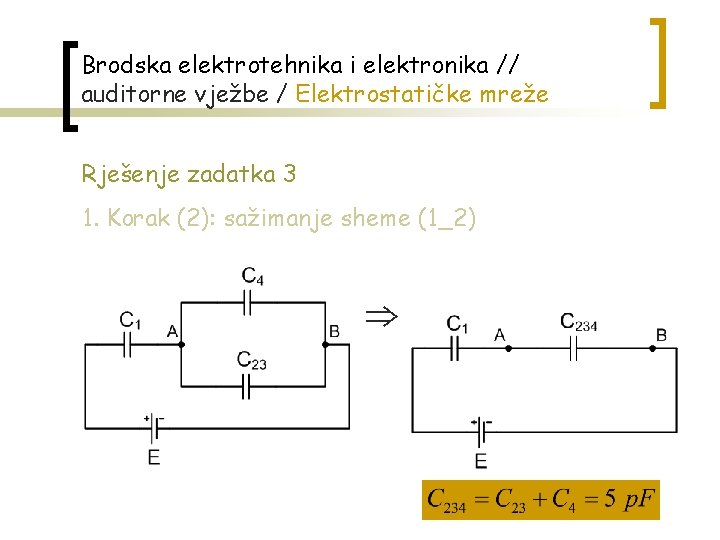

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 3 1. Korak (2): sažimanje sheme (1_2) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (2): sažimanje sheme (1_3) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (2): sažimanje sheme (1_3) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 1. Korak (2): sažimanje sheme (1_3) ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže 2. korak: odrediti ukupni naboj (Quk = ? ) Ø Primjenom “ohmovog zakona za elektrostatičke mreže”

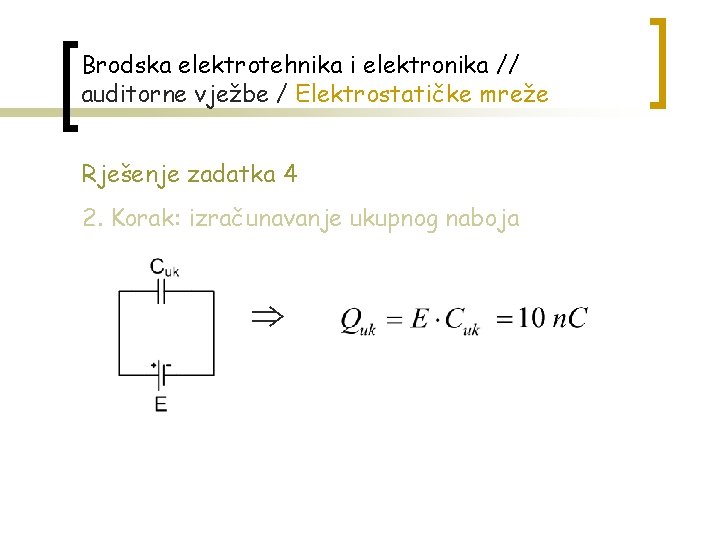

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 2. Korak: izračunavanje ukupnog naboja ⇒

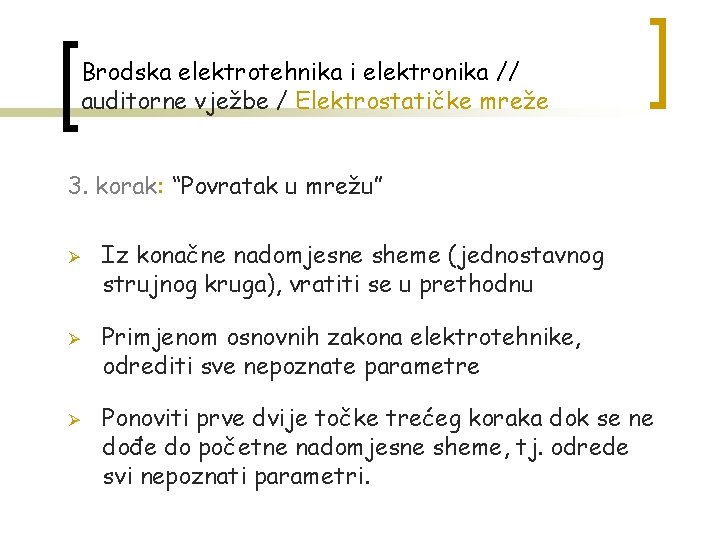

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže 3. korak: “Povratak u mrežu” Ø Ø Ø Iz konačne nadomjesne sheme (jednostavnog strujnog kruga), vratiti se u prethodnu Primjenom osnovnih zakona elektrotehnike, odrediti sve nepoznate parametre Ponoviti prve dvije točke trećeg koraka dok se ne dođe do početne nadomjesne sheme, tj. odrede svi nepoznati parametri.

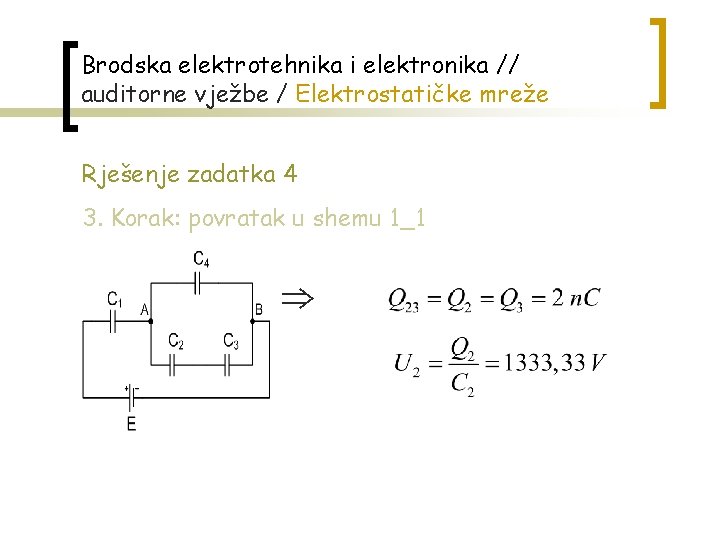

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_3 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_3 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_3 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_3 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_2 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_2 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_2 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_2 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_1 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_1 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_1 ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 3. Korak: povratak u shemu 1_1 ⇒

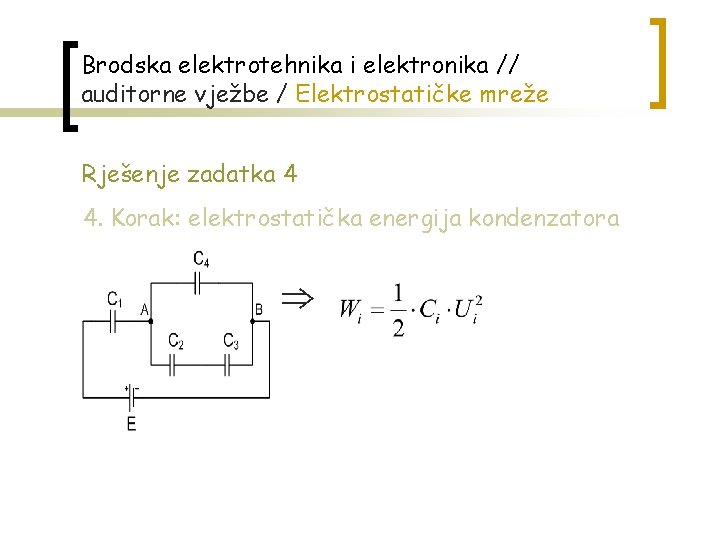

Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 4. Korak: elektrostatička energija kondenzatora ⇒
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 4. Korak: elektrostatička energija kondenzatora ⇒ ili
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 4. Korak: elektrostatička energija kondenzatora ⇒ ili
Brodska elektrotehnika i elektronika // auditorne vježbe / Elektrostatičke mreže Rješenje zadatka 4 4. Korak: elektrostatička energija kondenzatora ⇒ ili
