Bro over Munksjön - Jönköping Bro over Munksjön Hybridkompositbro i totalentreprise Ved Afdelingschef Henrik Elgaard Jensen # 1 COWI Dansk Brodag 27. marts 2007

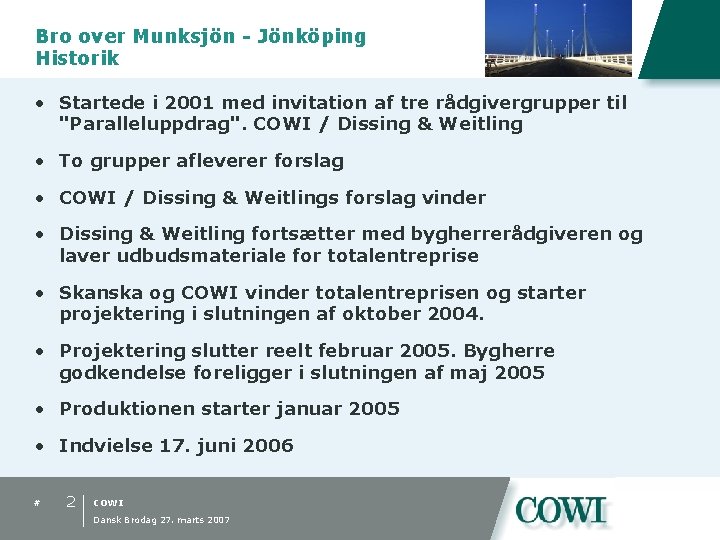

Bro over Munksjön - Jönköping Historik • Startede i 2001 med invitation af tre rådgivergrupper til "Paralleluppdrag". COWI / Dissing & Weitling • To grupper afleverer forslag • COWI / Dissing & Weitlings forslag vinder • Dissing & Weitling fortsætter med bygherrerådgiveren og laver udbudsmateriale for totalentreprise • Skanska og COWI vinder totalentreprisen og starter projektering i slutningen af oktober 2004. • Projektering slutter reelt februar 2005. Bygherre godkendelse foreligger i slutningen af maj 2005 • Produktionen starter januar 2005 • Indvielse 17. juni 2006 # 2 COWI Dansk Brodag 27. marts 2007

Munksjön - Jönköping Sverige Udsnit af projekteringstidsplan # 3 COWI Dansk Brodag 27. marts 2007

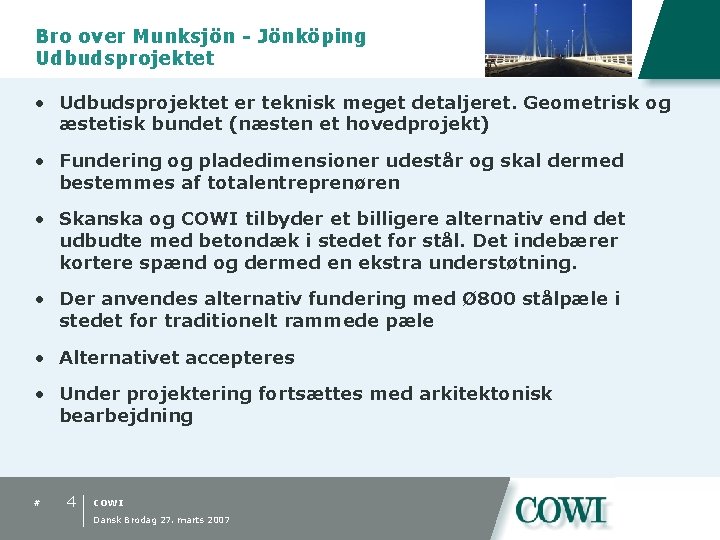

Bro over Munksjön - Jönköping Udbudsprojektet • Udbudsprojektet er teknisk meget detaljeret. Geometrisk og æstetisk bundet (næsten et hovedprojekt) • Fundering og pladedimensioner udestår og skal dermed bestemmes af totalentreprenøren • Skanska og COWI tilbyder et billigere alternativ end det udbudte med betondæk i stedet for stål. Det indebærer kortere spænd og dermed en ekstra understøtning. • Der anvendes alternativ fundering med Ø 800 stålpæle i stedet for traditionelt rammede pæle • Alternativet accepteres • Under projektering fortsættes med arkitektonisk bearbejdning # 4 COWI Dansk Brodag 27. marts 2007

Munksjön - Hovedprojekt i totalentreprise ? # 5 COWI Dansk Brodag 27. marts 2007

Munksjön # 6 COWI Dansk Brodag 27. marts 2007

Munksjön # 7 COWI Dansk Brodag 27. marts 2007

Munksjön # 8 COWI Dansk Brodag 27. marts 2007

Munksjön - Udbudet og alternativet # 9 COWI Dansk Brodag 27. marts 2007

Munksjön - Jönköping Sverige # 10 COWI Dansk Brodag 27. marts 2007

Munksjön - Jönköping Sverige Trafikal flaskehals # 11 COWI Dansk Brodag 27. marts 2007

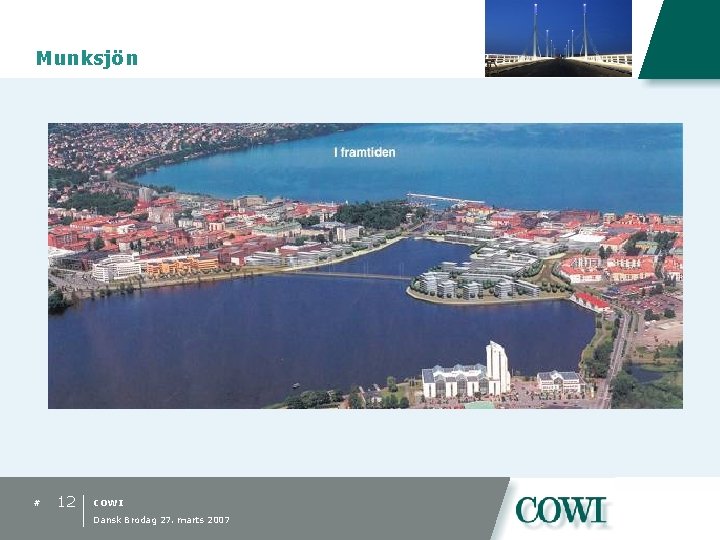

Munksjön # 12 COWI Dansk Brodag 27. marts 2007

Munksjön - Udfordringer Adgangsvej blokeret Forurening # 13 COWI Dansk Brodag 27. marts 2007

Munksjön - Lancering 1. sektion # 14 COWI Dansk Brodag 27. marts 2007

Munksjön - Broende før lancering # 15 COWI Dansk Brodag 27. marts 2007

Munksjön - Montagesvejsninger # 16 COWI Dansk Brodag 27. marts 2007

Munksjön - Inddækning # 17 COWI Dansk Brodag 27. marts 2007

Munksjön - Skabelon for elementarmering # 18 COWI Dansk Brodag 27. marts 2007

Munksjön - Dækelementer # 19 COWI Dansk Brodag 27. marts 2007

Munksjön - Lancering med dækelementer # 20 COWI Dansk Brodag 27. marts 2007

Munksjön - Trykpresser # 21 COWI Dansk Brodag 27. marts 2007

Munksjön - Nedbøjninger under lancering # 22 COWI Dansk Brodag 27. marts 2007

Munksjön - Stag i endelig længde # 23 COWI Dansk Brodag 27. marts 2007

Munksjön - Næsten færdigt arbejde # 24 COWI Dansk Brodag 27. marts 2007

Munksjön - Detaljer / Gafler # 25 COWI Dansk Brodag 27. marts 2007

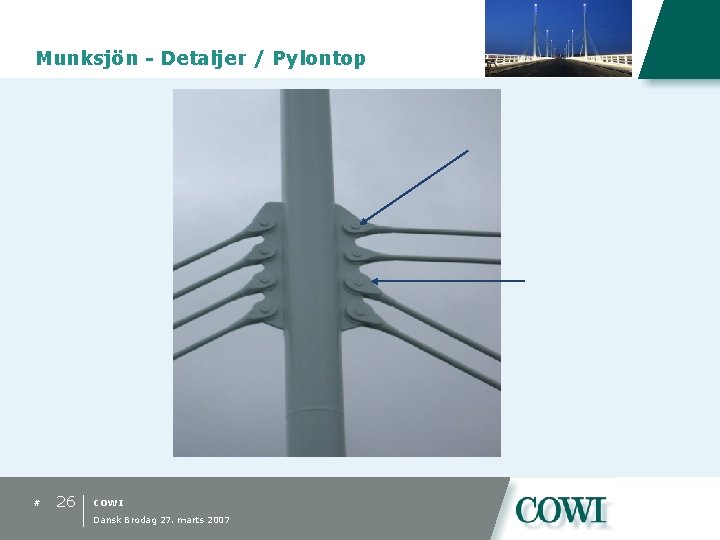

Munksjön - Detaljer / Pylontop # 26 COWI Dansk Brodag 27. marts 2007

Munksjön - Wirerækværk # 27 COWI Dansk Brodag 27. marts 2007

Munksjön - Ekspansion i rækværket # 28 COWI Dansk Brodag 27. marts 2007

Munksjön - Hovedprojektudbud # 29 COWI Dansk Brodag 27. marts 2007

Munksjön - Tidligt udbud Medprojektering # 30 COWI Dansk Brodag 27. marts 2007

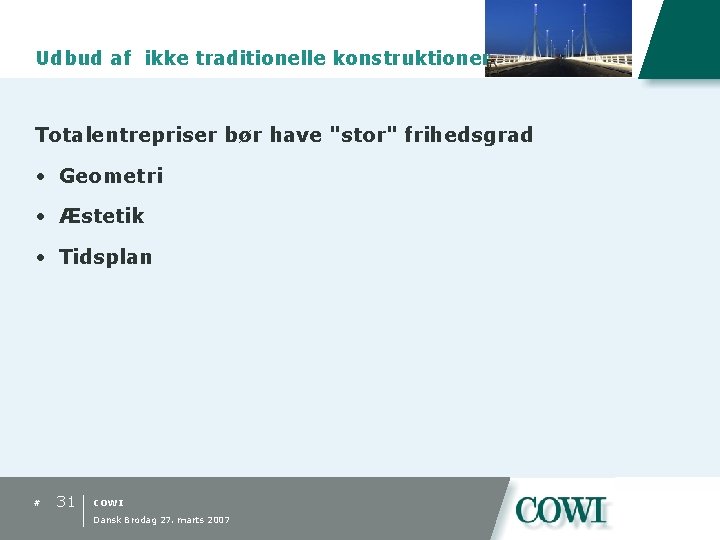

Udbud af ikke traditionelle konstruktioner Totalentrepriser bør have "stor" frihedsgrad • Geometri • Æstetik • Tidsplan # 31 COWI Dansk Brodag 27. marts 2007

Innovation I Brobygning Sammenfatning Høj grad af præfabrikation med kompositbroer Reducerer midlertidige konstruktioner Reducerer byggetiden Bedre fodgænger komfort, Bybro. Reducerede svingninger Bedre lydforhold. Reduceret transport af f. eks. trinstøj # 32 COWI Dansk Brodag 27. marts 2007

Munksjön - Officiel åbning Tak for opmærksomheden Fortsat god dag # 33 COWI Dansk Brodag 27. marts 2007
