BRIZGALJKA IZRADIO ALEN PANI DIPL ING PROMETNA KOLA
BRIZGALJKA IZRADIO: ALEN PANIĆ, DIPL. ING. , PROMETNA ŠKOLA RIJEKA
ZADATAK BRIZGALJKE: ØRaspršiti gorivo kojeg tlači visokotlačna pumpa ØStvoriti optimalnu smjesu goriva i zraka za određeni oblik prostora izgaranja
ØTlakovi otvaranja pri kontroli brizgaljke relativno su niski (između 80 i 250 bara) i ne odgovaraju tlakovima otvaranja u radu motora ØPovišenjem broja okretaja tlakovi otvaranja znatno su viši (tijekom tlačnog hoda klipa VT pumpe tlak raspršivanja goriva može narasti i na više od 2. 000 bara)
Nosač brizgaljke s jednom i dvije opruge
SUSTAV PUMPA-BRIZGALJKA ØSustav pumpa-brizgaljka je sustav s elektroničkim upravljanjem kojeg je Bosch razvio za izravno ubrizgavanje dizela ØPogodan je za automobile i laka gospodarska vozila s obujmom motora do 5 l i snagom do 312 KS, a prvi put je ugrađen u serijski proizvedene automobile 1998. godine
TEHNIČKE KARAKTERISTIKE: ØPosebna je značajka sustava pumpa-brizgaljka da je pojedinačna pumpa dodijeljena svakom cilindru ØPumpa i mlaznica stoga su kombinirane u kompaktnom sklopu koji se izravno ugrađuje u glavu cilindra ØSustav pumpa-brizgaljka omogućava visoke tlakove ubrizgavanja do 2200 bar
PREDNOSTI: • Visoka učinkovitost za čiste i snažne motore • Visoka učinkovitost motora uz malu potrošnju i niske emisije • Visoka učinkovitost zbog kompaktne izvedbe • Niska razina buke zbog izravnog spajanja u bloku motora • Tlak ubrizgavanja do 2200 bar za idealnu smjesu zraka i goriva
ZADATAK ZA UČENIKE https: //www. youtube. com/watch? v=HA 13 c. Y 14 t. Nc Dragi učenici, Na slijedećoj poveznici nalazi se kratka animacija o ubrizgavanju goriva, pogledajte animaciju i opišIte na koji način radi brizgaljka. Skicirajte u bilježnicu brizgaljku, označite glavne dijelove i navedite osnovnu namjenu.
ROTACIJSKE PUMPE

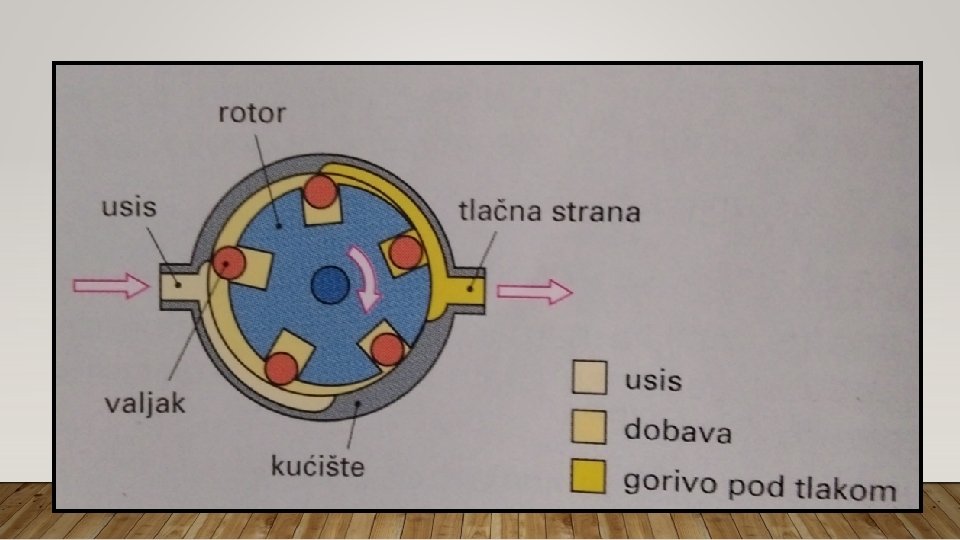

ØRotacijske pumpe ostvaruju periodičku promjenu obujma cilindričnoga radnog prostora rotacijom ekscentrično postavljenoga rotora. ØKod lamelnih pumpi radni prostor unutar kućišta podijeljen je lamelama na odjeljke; pri vrtnji rotora kapljevina iz usisnoga cjevovoda ulazi u prazne odjeljke, a ona iz punih biva potiskivana u tlačni cjevovod

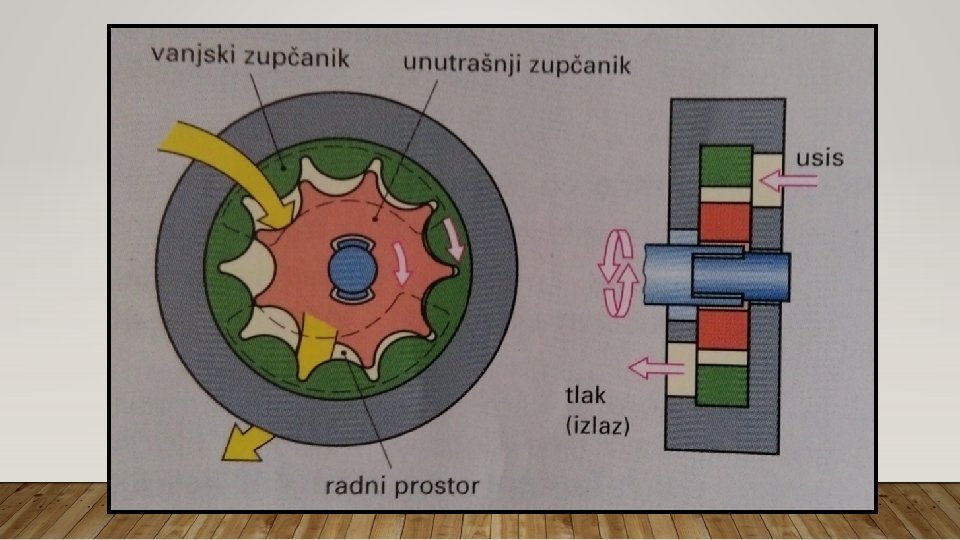

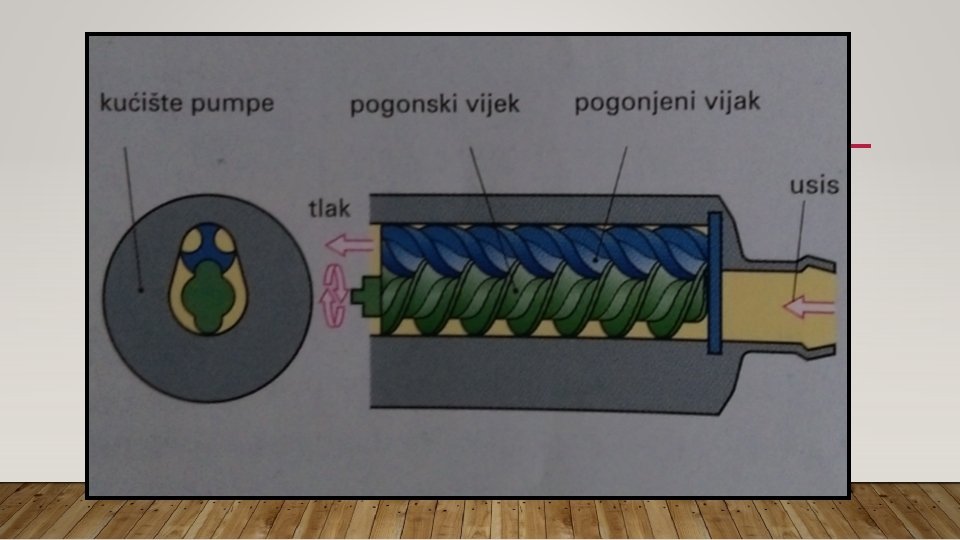

ØKod zupčastih pumpi dva su zupčanika smještena u radnom prostoru, a do promjene njegova obujma dolazi ulaskom zuba jednoga zupčanika u međuzublje drugoga. Istovjetno kao zupčaste pumpe rade i pumpe s rotirajućim krilima (stapovima), ali su im rotirajući dijelovi drugačijeg oblika ØVijčane pumpe imaju radni dio u obliku vijka, rotacijom kojega dolazi do periodičke promjene obujma prostora što ga on zatvara s unutrašnjom stijenkom cilindričnoga kućišta.
ZADATAK ZA UČENIKE DRAGI UČENICI, https: //www. youtube. com/watch? v=MFSUIQ 6 k. Pas NA GORNJOJ POVEZNICI NALAZI SE KRATKI FILM O PRINCIPU RADA SUSTAVA PUMPA-BRIZGALJKA. PAŽLJIVO POGLEDAJTE ANIMACIJU, AKO JE POTREBNO I VIŠE PUTA TE ODGOVORITE NA POSTAVLJENA PITANJA. ODGOVORE ZAPIŠITE U SVOJU BILJEŽNICU: 1. OBJASNI PRINCIP RADA SUSTAVA PUMPA-BRIZGALJKA. 2. ŠTO SU ROTACIJSKE PUMPE? KOJA IM JE GLAVNA NAMJENA? 3. SKICIRAJ ROTACIJSKJ PUMPU U BILJEŽNICU I OZNAČI GLAVNE DIJELOVE.
