Brennstoffzellen Wasserstoff rein Strom raus Gliederung Einleitung Experiment
Brennstoffzellen: Wasserstoff rein- Strom raus Gliederung • • Einleitung Experiment (Brennstoffzellen-Modellauto) Auswertung (Reaktionsablauf) Video
Brennstoffzelle: Einleitung • Entdecker: Christian Friedrich Schönbein • Brennstoffzelle= galvanische Zelle Umwandlung von chemischer Energie elektrische Energie • kalte Verbrennung, ohne Schadstoffe, etwas für die Umwelt
Protokoll • Aufgabe: Ermitteln Sie die Reichweite des Brennstoffzellenfahrzeugs mit einer Tankfüllung unter Einbeziehung der chemischen Vorgänge! • Geräte und Materialien: Brennstoffzellenfahrzeug, Zubehör in der Materialbox, lichtstarker OH-Projektor (oder Sonnenlicht), dest. Wasser
Versuchsaufbau: Durch Licht wird mit Hilfe der Brennstoffzelle Wasserstoff und Sauerstoff hergestellt. • beide Gasspeicher der • • reversiblen Brennstoffzelle bis zur 0 ml Markierung mit destilliertem Wasser füllen das Solarmodul beleuchten Polung beachten!
Betrieb mit der Brennstoffzelle • Die Brennstoffzelle (mit Gas gefüllt) versorgt nun den Elektromotor mit elektrischer Energie und das Modellauto kann damit umherfahren
Reichweite mit einer Tankfüllung s= Weg t= Zeit V= Geschwindigkeit t= 6, 09 min= 369 s s= 115, 8 m V= s/t V= 115, 8 m : 369 s V= 0, 3 m/s Antwort: Die Reichweite des Brennstoffzellenfahrzeugs mit einer Tankfüllung beträgt 115, 8 m und die Geschwindigkeit 0, 3 m/s.
Elektrolyse • Anode: 4 OH- --> 2 H 2 O + O 2 +4 e • Katode: 4 H 2 O + 4 e- --> 4 OH- + 2 H 2 • Gesamtreaktion: 2 H 2 O --> 2 H 2 +O 2
Die chemischen Vorgänge • Negative Elektrode: 2 H 2 --> 4 H+ + 4 e • Positive Elektrode: O 2 + 4 e- + 4 H+ --> 2 H 2 O • Gesamtreaktion: 2 H 2 + O 2 --> 2 H 2 O + Elektrizität + Wärme

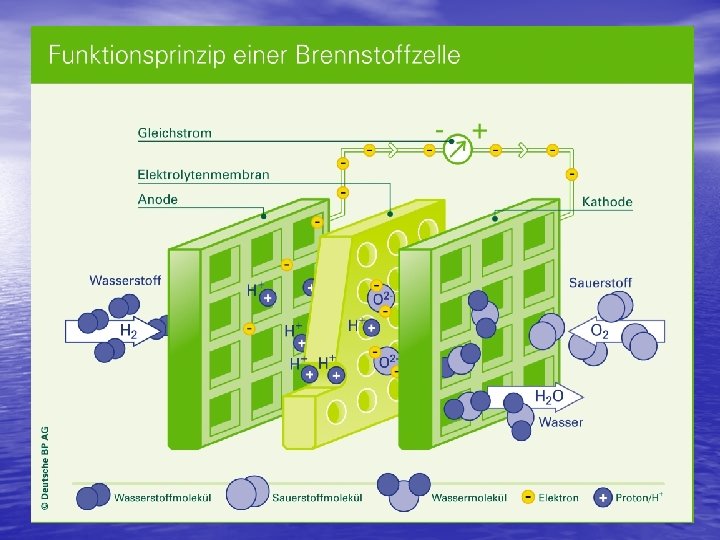

Aufbau einer Membranzelle
Quellen • Informationen von Frau Hoy • http: //www. uni-marburg. de/fb 15/ag • • roling/forschung http: //de. wikipedia. org/wiki/Brennstoffzelle www. diebrennstoffzelle. de/. . . /funktion. shtml • www. chorum. de/
