Breadth-First Binary Tree Traversal Algorithm Alyce Brady CS 470: Data Structures CS 510: Computer Algorithms

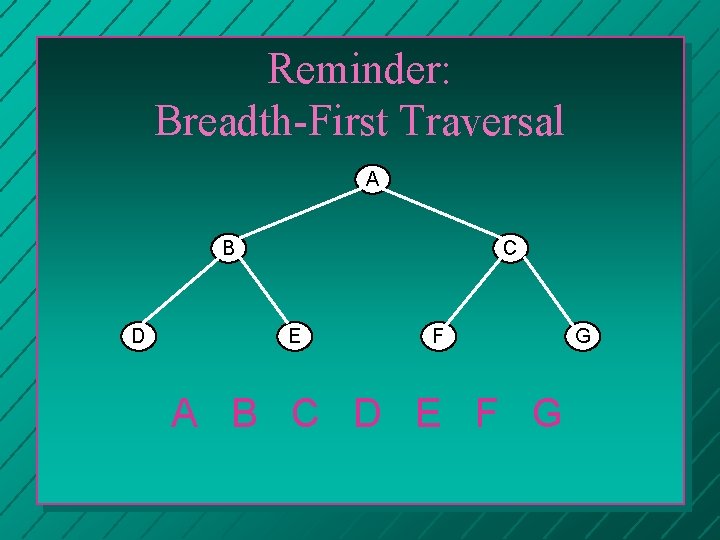

Reminder: Breadth-First Traversal A B D C E F A B C D E F G G

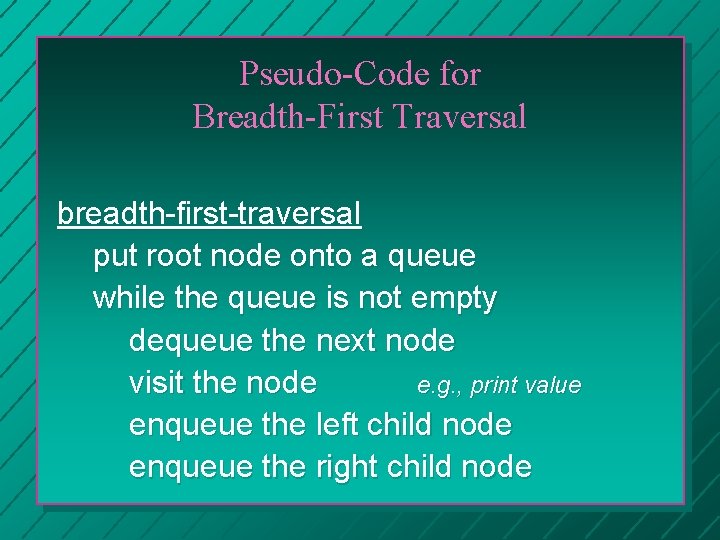

Pseudo-Code for Breadth-First Traversal breadth-first-traversal put root node onto a queue while the queue is not empty dequeue the next node visit the node e. g. , print value enqueue the left child node enqueue the right child node
Breadth-First Search Queue: A B D C E F A B C D E F G G Current:
Breadth-First Search Queue: A A B D C E F G Current:

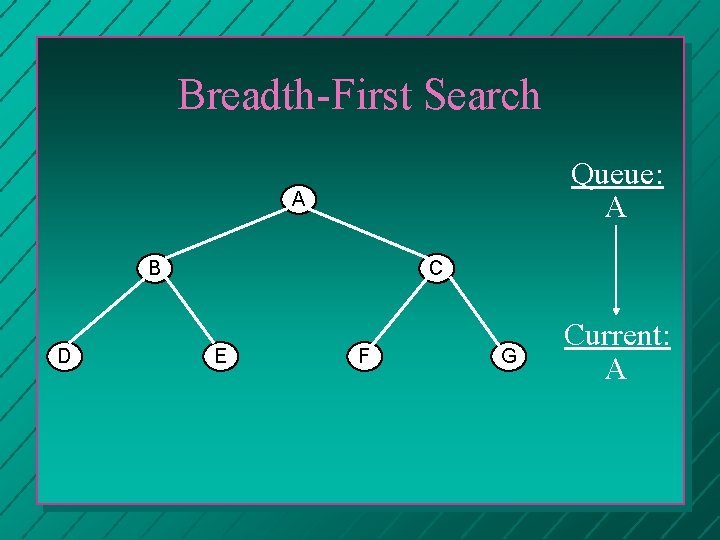

Breadth-First Search Queue: A A B D C E F G Current: A

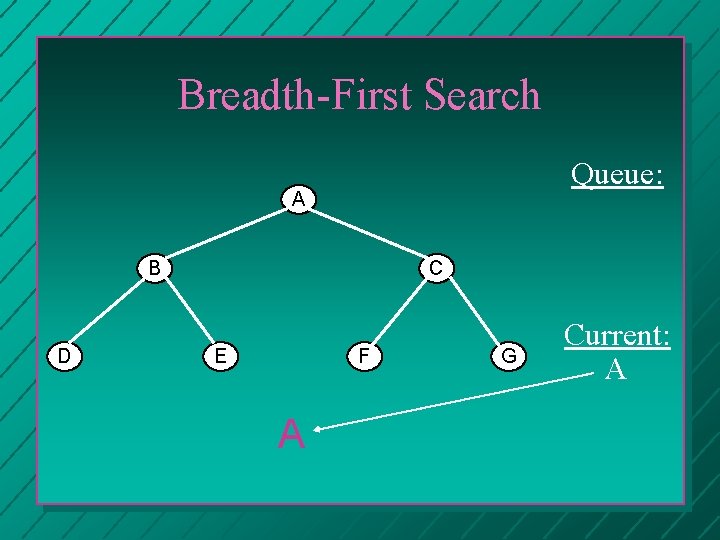

Breadth-First Search Queue: A B D C E F A G Current: A

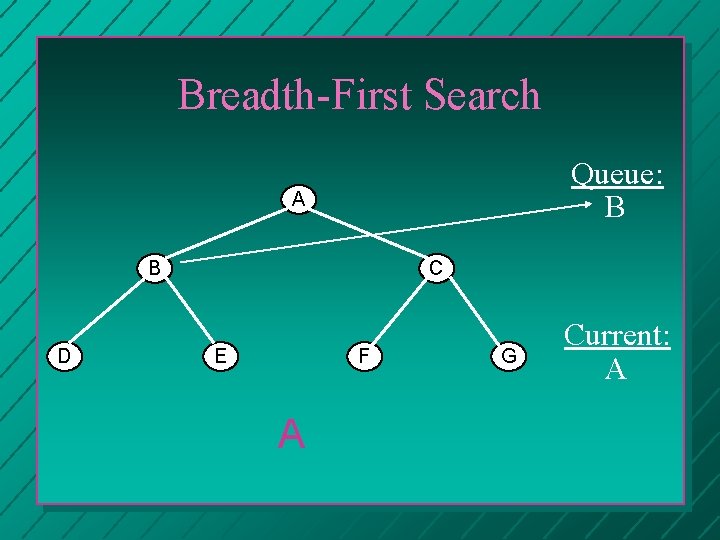

Breadth-First Search Queue: B A B D C E F A G Current: A

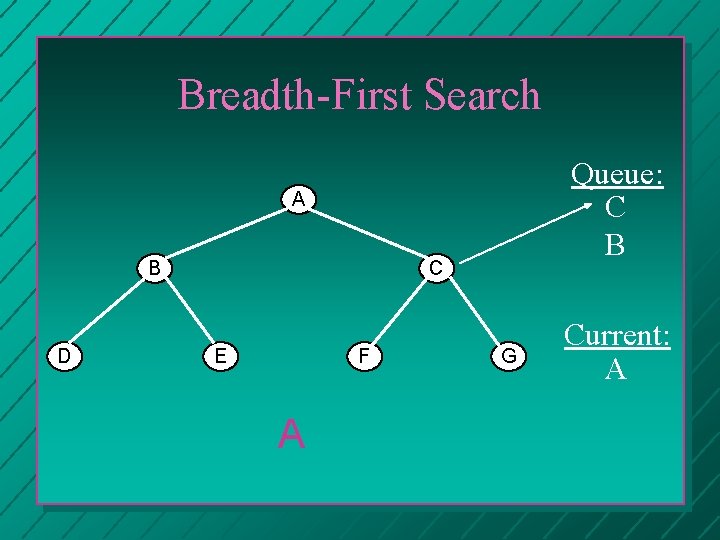

Breadth-First Search Queue: C B A B D C E F A G Current: A

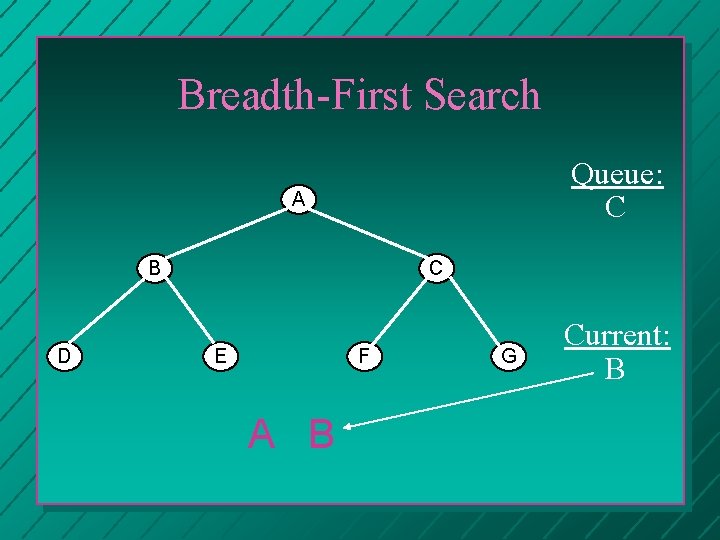

Breadth-First Search Queue: C B A B D C E F A G Current: B
Breadth-First Search Queue: C A B D C E F A B G Current: B

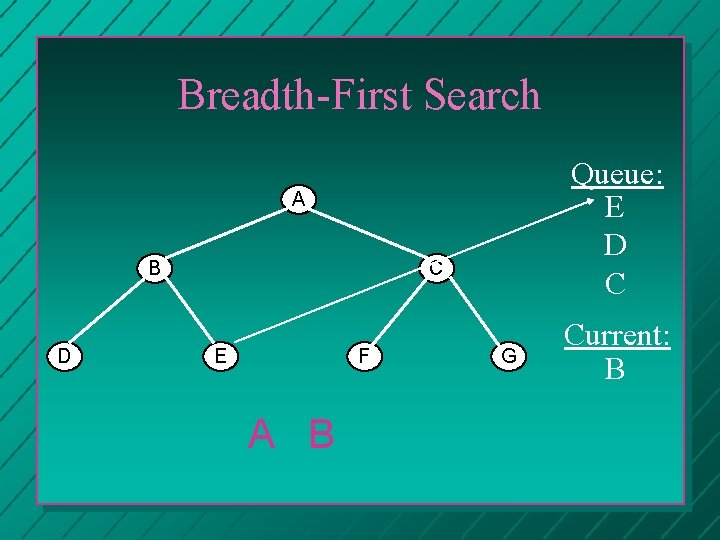

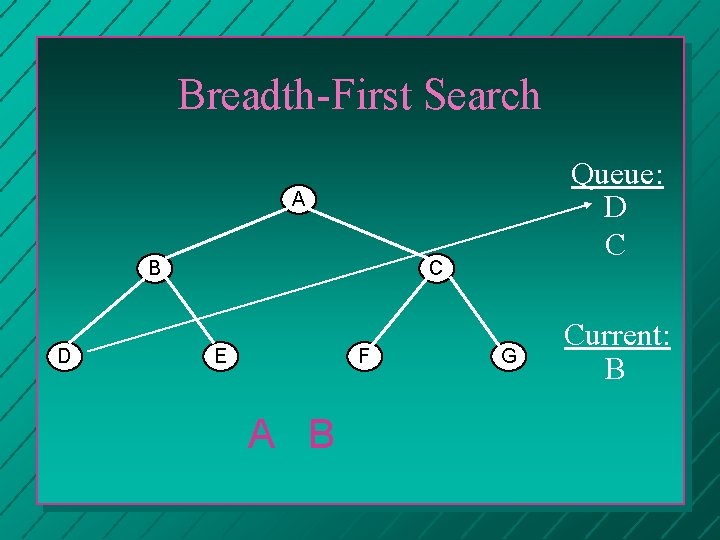

Breadth-First Search Queue: D C A B D C E F A B G Current: B
Breadth-First Search Queue: E D C A B D C E F A B G Current: B
Breadth-First Search Queue: E D C A B D C E F A B G Current: C

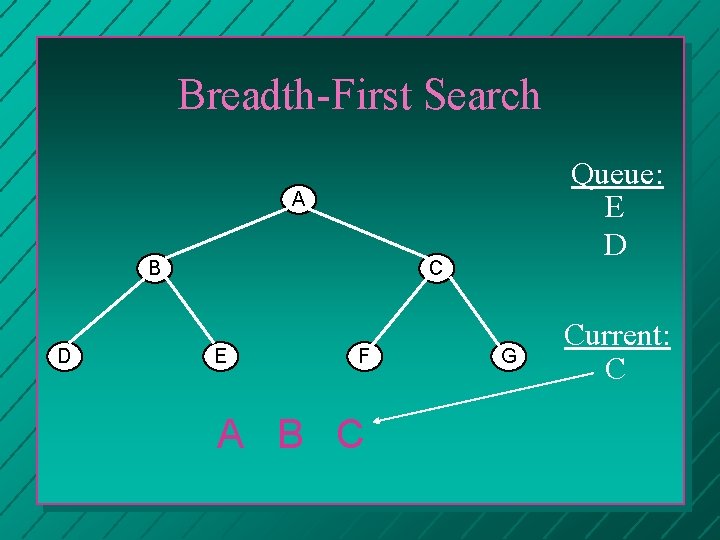

Breadth-First Search Queue: E D A B D C E F A B C G Current: C

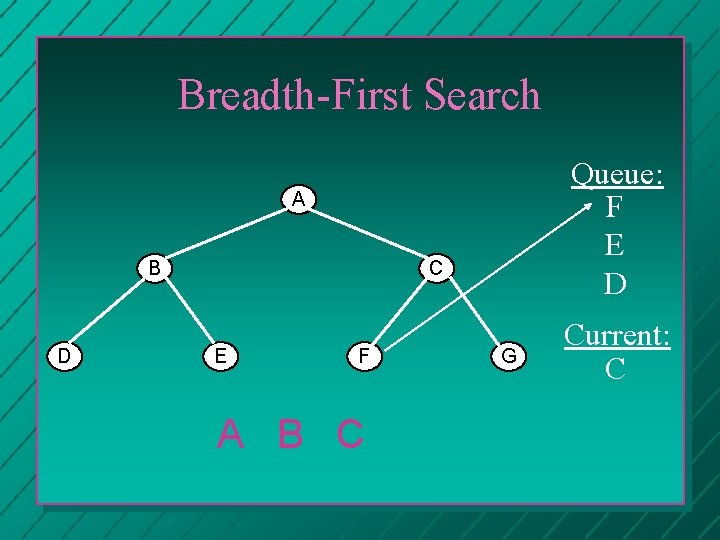

Breadth-First Search Queue: F E D A B D C E F A B C G Current: C
Breadth-First Search A B D C E F A B C G Queue: G F E D Current: C
Breadth-First Search A B D C E F A B C G Queue: G F E D Current: D

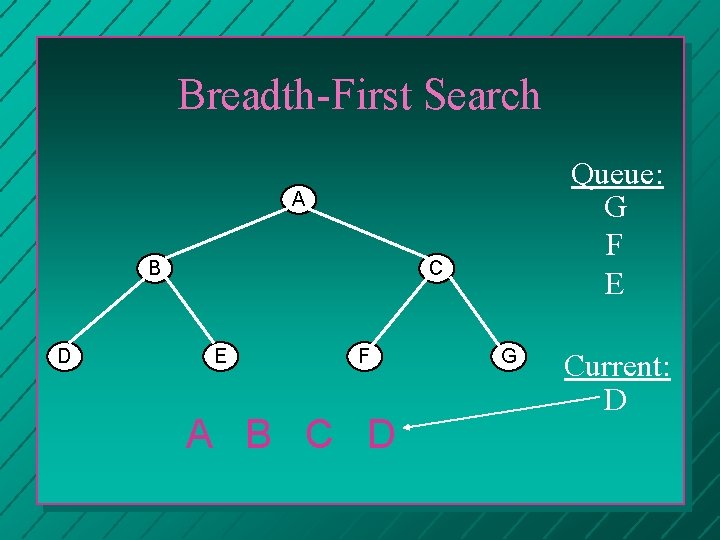

Breadth-First Search Queue: G F E A B D C E F A B C D G Current: D

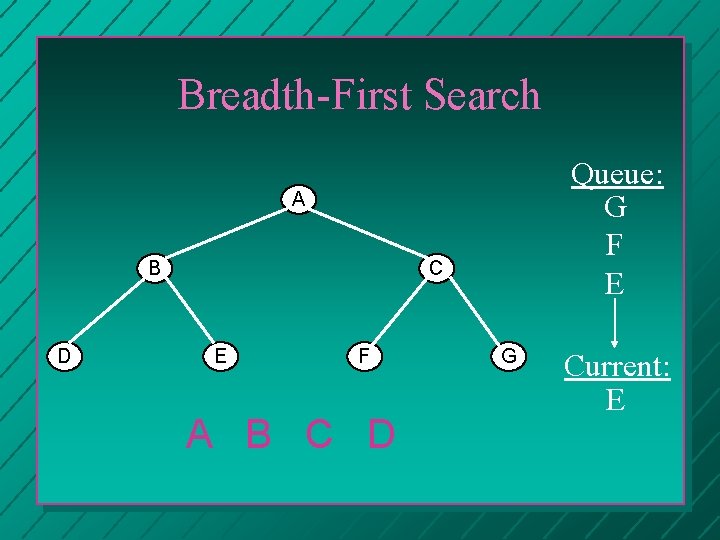

Breadth-First Search Queue: G F E A B D C E F A B C D G Current: E

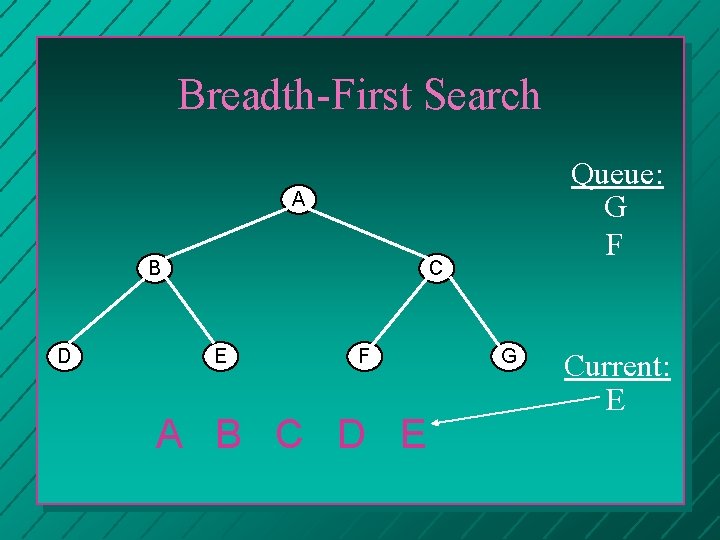

Breadth-First Search Queue: G F A B D C E F A B C D E G Current: E
Breadth-First Search Queue: G F A B D C E F A B C D E G Current: F
Breadth-First Search Queue: G A B D C E F A B C D E F G Current: F

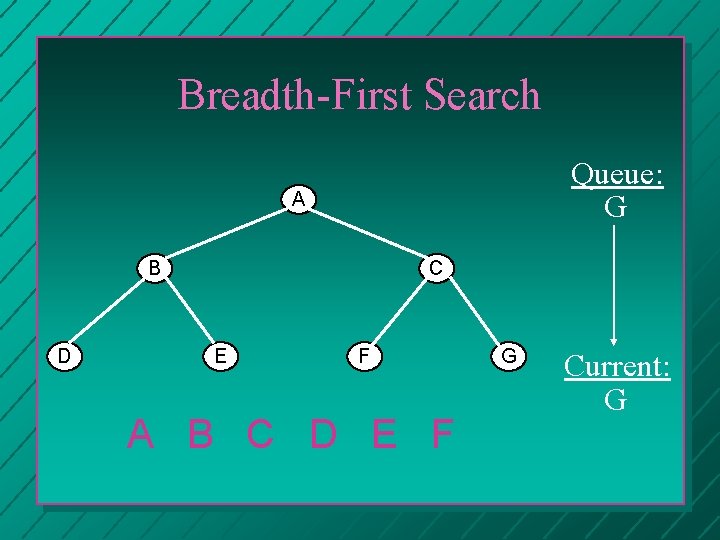

Breadth-First Search Queue: G A B D C E F A B C D E F G Current: G
Breadth-First Search Queue: A B D C E F A B C D E F G G Current: G

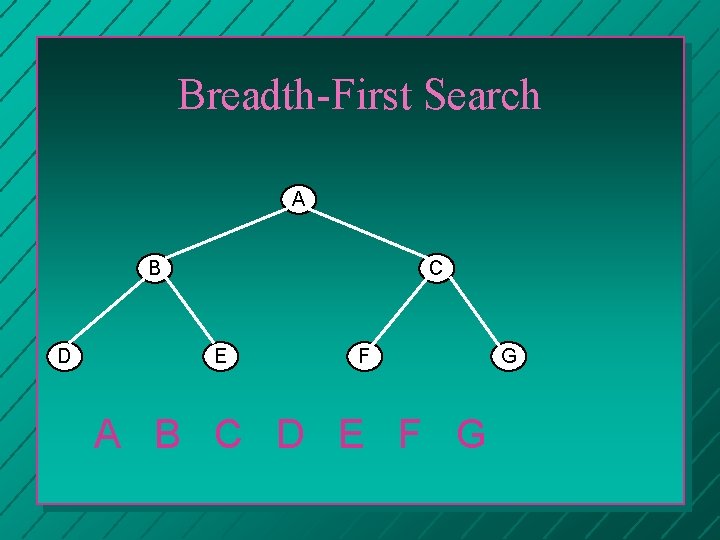

Breadth-First Search A B D C E F A B C D E F G G

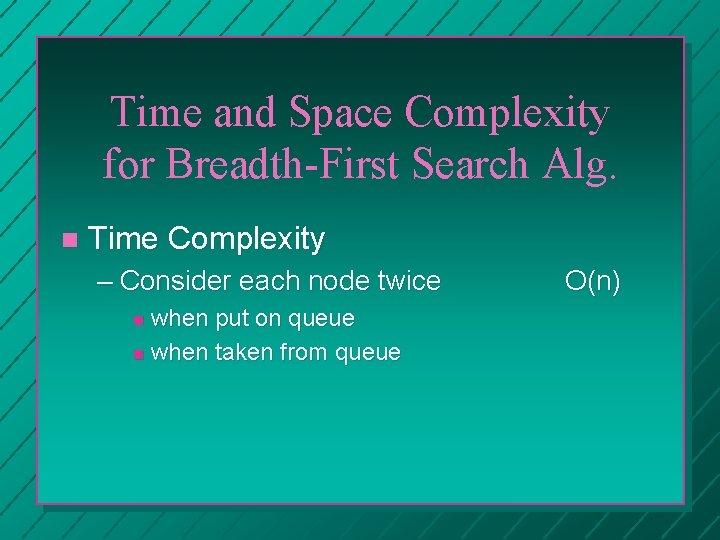

Time and Space Complexity for Breadth-First Search Alg. Time Complexity – Consider each node twice when put on queue when taken from queue O(n)

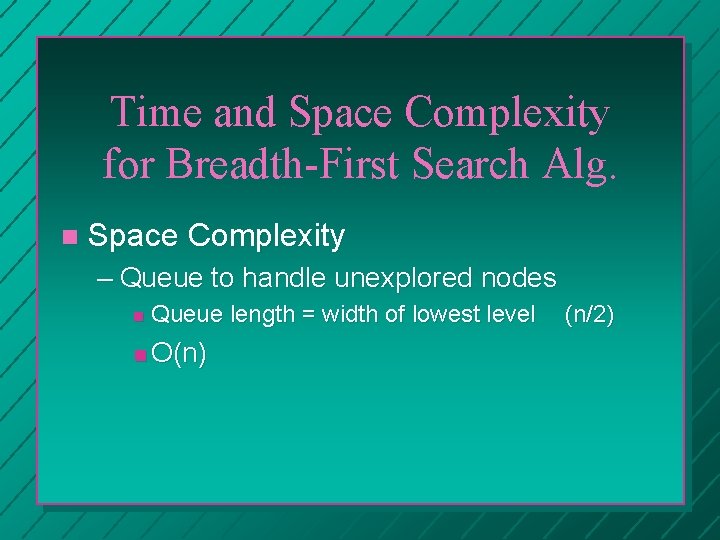

Time and Space Complexity for Breadth-First Search Alg. Space Complexity – Queue to handle unexplored nodes Queue length = width of lowest level O(n) (n/2)
