BRANDUTVECKLING Det brjar brinna Efter 1 min Efter

BRANDUTVECKLING Det börjar brinna Efter 1 min Efter 3 minuter Tel. 031 -287202 ewert@automatikprodukter. se 1

BRANDFÖRLOPP TEMPERATUR FLAMFAS ANTÄNDNINGSFAS AVSVALNINGSFAS Tel. 031 -287202 ewert@automatikprodukter. se TID 2

VAD BESTÅR BRANDRÖK AV? Fibrös brand: • Kolmonoxid • Koldioxid • Sotpartiklar Plastbrand: • Kolmonoxid • Koldioxid • Cyanväte • Kvävedioxider • Saltsyregas • Sotpartiklar Tel. 031 -287202 ewert@automatikprodukter. se 3

Rökkoncentration BRANDENS OLIKA FASER Förgasning Rök Lågor Tid Osynlig gas Osynlig rök Synlig rök Ingen flamma Flammor Branden har börjat TDD kanalrökdetektor FCO Brandgasdetektor SCD Smoke Control Detector Tel. 031 -287202 ewert@automatikprodukter. se Brandtermostat 4

HUR SPRIDS BRANDRÖKEN? • Öppna branddörrar • Ventilation • Trapphus • Elkablar i schakt • Hiss-schakt Tel. 031 -287202 ewert@automatikprodukter. se 5

NÄR BRAND UPPSTÅR MÅSTE MAN. . . a. Detektera röken c. Begränsa spridning b. Larma d. Styra ut röken Smoke Control Bottenplan + = övertryck S= smoke detector Tel. 031 -287202 ewert@automatikprodukter. se 6

RÖK I VENTILATIONSKANAL- UTVECKLINGSSTEG 1 Tel. 031 -287202 ewert@automatikprodukter. se 7

RÖK I VENTILATIONSKANAL- UTVECKLINGSSTEG 2 Kompletterades senare med • servicelarm • fläkt Kräver 24 -timmars drift av ventilation Tel. 031 -287202 ewert@automatikprodukter. se 8

RUMSDETEKTORER I VENTILATIONSTRUMMOR Det är egentligen inte meningen att jag skall vara här. Jag är utformad för normal rökvarning i rumsmiljö. Nu när de tydligen har stängt av fläkten kommer jag inte att fungera alls, hjälp Tel. 031 -287202 ewert@automatikprodukter. se 9

RÖK I VENTILATIONSKANAL- UTVECKLINGSSTEG 3 TDD kanalrökdetektor detekterar röken och mäter nedsmutsningen Specialutvecklad för ventilation Tel. 031 -287202 ewert@automatikprodukter. se 10/65

DETEKTERAR BRANDRÖK DIREKT I VENTILATIONSKANALEN • Justerbar känslighet • Servicelarm vid nedsmutsning • Fungerar även när fläkt är avstängd • Inbyggd kontrollenhet TDD • Reläfunktion för dold detektor Tel. 031 -287202 ewert@automatikprodukter. se 11

SMOKE CONTROL DETECTOR • Analog utsignal för rök och nedsmutsning • Kompenserar sig mot smutsen utan avkall på rökkänslighet • Enkel att rengöra • Larmrelä för att starta fläktar i drift SCD • Driftstatus avläses på webb/SCADA-system Tel. 031 -287202 ewert@automatikprodukter. se 12

MÄTPRINCIP Tel. 031 -287202 ewert@automatikprodukter. se 13

KOMPENSATION OCH MÄTNING AV NEDSMUTSNING Tel. 031 -287202 ewert@automatikprodukter. se 14

JONISERANDE DETEKTOR Röken förändrar luftens elektriska ledningsförmåga Känslighet Hög P + STRÅLNINGSFARA Fibrös brand: Papper, trä etc. N - Låg RÖK: OSYNLIG LJUS MÖRK Tel. 031 -287202 ewert@automatikprodukter. se SVART 15

OPTISK REFLEXIONSDETEKTOR Känslighet Hög S Glödbrand: • Tyg • mattor • plast • etc. M Låg RÖK: OSYNLIG LJUS MÖRK Tel. 031 -287202 ewert@automatikprodukter. se SVART 16

OPTISK IR FÖRDUNKLINGSDETEKTOER Känslighet Hög S Glödbrand: • Tyg • mattor • plast • etc. M Låg RÖK: OSYNLIG LJUS MÖRK Tel. 031 -287202 ewert@automatikprodukter. se SVART 17

JÄMFÖRELSE Känslighet Hög Joniserande IR Optisk Låg RÖK: OSYNLIG LJUS MÖRK Tel. 031 -287202 ewert@automatikprodukter. se SVART 18

VILKEN DETEKTOR LÖSTE UT? Tidsödande sökning Tel. 031 -287202 ewert@automatikprodukter. se 19

STRÖMSLINGA Problem - rökdetektorer Ny fungerande detektor: • Kopplas in direkt på befintlig strömslinga. • Med 2, 2 kohm ändmotstånd CAL Tel. 031 -287202 ewert@automatikprodukter. se 20/65

STÖRKÄLLOR I kanalsystem förekommer att: Rök • störkällor uppstår • strömningen i kanalen får en icke linjär strömningsbild Övertryck Undertryck • detektorns signal försenas • signalen uteblir helt Tel. 031 -287202 ewert@automatikprodukter. se 21

OLÄMPLIGA PLACERINGAR Placera inte kanalrökdetektorer • nära fläktinlopp, fläktutlopp, eller aggregat • nära kanalböj • nära avgrening eller anslutning • intill övriga störkällor som spjäll etc. • nära dimensionsförändring Tel. 031 -287202 ewert@automatikprodukter. se 22

STÖRKÄLLOR Störkällor kan medföra att: • blandningen av luft och rökgaser inte blir homogen • rökdetektor träffas av endast luft • rökgaserna smiter förbi Tel. 031 -287202 ewert@automatikprodukter. se 23

UTSPÄDNING Vid alltför stor utspädning kan: • partikeltätheten bli så låg att detektorn ej ger signal Utspädningen begränsas till 10 gånger (önskvärt), max 20 gånger Kan föranleda att rökdetektorer monteras decentraliserat Justera känsligheten Tel. 031 -287202 ewert@automatikprodukter. se 24

PLACERING Böj eller annat hinder Detektorn placeras i mitten av en ventilationskanals raksträcka Luftintag Tel. 031 -287202 ewert@automatikprodukter. se 25

RÖKSKIKT Vid låga hastigheter koncentrerar sig röken i övre delen av ventilationskanalen Skiktningen beror på: • röktemperaturen i omgivande luft • hastigheten i kanalen Rökskiktet måste färdas ett stycke och blandas med luften Tel. 031 -287202 ewert@automatikprodukter. se 26

5: 1 - METODEN Tel. 031 -287202 ewert@automatikprodukter. se 27

FCO – BRANDGASDETEKTOR • Upptäcker de flesta kolbaserade bränder • Idealisk för smygande brandhärdar • Okänslig för falsklarm Tel. 031 -287202 ewert@automatikprodukter. se 28

FCO - BRANDGASDETEKTOR • Max 10 m/s i ventilationskanal • Analoga utsignaler • Reläutgångar • Modbus RTU-uppkoppling • Kompatibel med befintliga styrsystem Tel. 031 -287202 ewert@automatikprodukter. se 29

FCO - BRANDGASDETEKTOR • Kan placeras på flera olika platser • Varnar för sakta pyrande bränder • Speciellt användbar för pyrande bränder Tel. 031 -287202 ewert@automatikprodukter. se 30/65

KOLMONOXIDSPRIDNING Tel. 031 -287202 ewert@automatikprodukter. se 31

FCO - KOLMONOXID I • Kolmonoxid uppkommer innan man upptäcker röken • FCO upptäcker branden betydligt tidigare än andra detektorer • Kolmonoxid hindrar möjligheten för brandoffren att fly Tel. 031 -287202 ewert@automatikprodukter. se 32

FCO - KOLMONOXID II • Kolmonoxid är nästan omöjlig att upptäcka Till organ och vävnader Från lungor Syre (O 2) Hemoglobin (Hb) Kolmonoxid (CO) • Kolmonoxid är rörligare än rök Från lungor Blodkärl Till organ och vävnader • Kolmonoxidmätning ger tidig varning för brand Tel. 031 -287202 ewert@automatikprodukter. se 33

FCO - TILLÄMPNINGSOMRÅDEN Pyrande bränder • Bränder som sprids långsamt skapar många olyckor • 42% av alla branddödsfall beror på inandning av giftig rök • FCO upptäcker dessa bränder i tid Tel. 031 -287202 ewert@automatikprodukter. se 34

FCO - ANVÄNDNINGSOMRÅDEN Pyrande bränder • Hotell och flerbostadshus • Sjukhus och vilohem • Fartyg • Skolor • Kontorsbyggnader • Varuhus • Universitet Tel. 031 -287202 ewert@automatikprodukter. se 35

FCO - FLEXIBEL PLACERING AV DETEKTORN • Detektorns placering ej avgörande för god funktion • Rökrörelser hindras av skiktningar från elden • Kolmonoxid är en gas som är mycket rörligare än rök och sprids oftare Tel. 031 -287202 ewert@automatikprodukter. se 36

FCO - FLEXIBEL PLACERING AV DETEKTORN II • Upptäcker brand på utsidan av stängd dörr till sovrum eller hytt • Fortsätter att fungera även om den inte är optimalt placerad • Fungerar även när skiktningar förhindrar rökrörelse Tel. 031 -287202 ewert@automatikprodukter. se 37

FCO - FLEXIBEL TÄCKNING I • Kolmonoxid fyller ett utrymme fullständigt • Detektorns placering är mindre känslig för kolmonoxid • Max 12 m höjd Tel. 031 -287202 ewert@automatikprodukter. se 38

FCO - FLEXIBEL TÄCKNING II • Ger mycket bättre skydd än konventionella detektorer • Varnar i tid i stora lokaler där platsen för den troliga brandhärden är svår att förutsäga Tel. 031 -287202 ewert@automatikprodukter. se 39

FCO - TILLÄMPNING (Flexibel täckning) • Lagerlokaler och där stora områden skall täckas • Stora foajéer, matsalar och receptioner • Biografer, teatrar och konserthallar • Sportarenor och stora vänthallar Tel. 031 -287202 ewert@automatikprodukter. se 40/65

FCO - SKYDD MOT FALSKLARM • FCO påverkas ej av förbränningen på samma sätt som vanliga rökdetektorer • Reagerar endast på kolmonoxid Tel. 031 -287202 ewert@automatikprodukter. se 41

LOKALER MED HÖG TAKHÖJD • Tidig detektering besvärlig att åstadkomma med vanliga rökdetektorer • Rökspridningen kan variera mycket • Röken styrs av mikroklimatet Tel. 031 -287202 ewert@automatikprodukter. se 42

FCO - MIKROKLIMAT • Temperaturgradienter • Luftströmmar från ventilationssystemet • Maskiner • Solinstrålning Tel. 031 -287202 ewert@automatikprodukter. se 43

FCO - LOKALER MED HÖG TAKHÖJD Lösning: • Säkerställa tidig detektion med FCO fire detector • Undvika onödiga larm • Känsliga rökdetektorer behöver inte installeras Tel. 031 -287202 ewert@automatikprodukter. se 44

FCO - TILLÄMPNINGAR I (Skydd mot falsklarm) • Hotell och omklädningsrum. (Imma och vattenånga kan skapa problem) • Fabriksanläggningar där det förekommer stora mängder damm • Produktionsanläggningar. (Kemiska ångor gör så att vanliga rökdetektorer avger falsklarm) Tel. 031 -287202 ewert@automatikprodukter. se 45

FCO - TILLÄMPNINGAR II (Skydd mot falsklarm) Kök och restauranger (bränt bröd eller liknande orsakar falsklarm) Bondgårdar med höga nivåer av damm etc. Tel. 031 -287202 ewert@automatikprodukter. se 46

FCO - MOTSTÅNDSKRAFTIG FÖR DAMM OCH SMUTS • FCO fungerar inte sämre om den blir nedsmutsad • Kolmonoxid är en gas som tränger igenom smuts Tel. 031 -287202 ewert@automatikprodukter. se 47

OLÄMPLIGA ANVÄNDNINGSOMRÅDEN • Elektriska fel och brända kablar • Övriga ej kolrelaterade bränder, t. ex. metallbränder • Kemiska bränder med snabbt förlopp Tel. 031 -287202 ewert@automatikprodukter. se 48

OFULLSTÄNDIG KONTROLL I FLÄKTRUM DUC SIOX Adapter 24 VAC SIOX 24 VAC Reläutgång för brandlarm till panel eller DUC Driftindikering Tryckknapp på lock för manuell återställning GND 24 VAC SIOX+ 0 24 VAC AO 2 -10 V Används ej Reläutgång för brandlarm till panel eller DUC SIOX+ 24 VAC GND GX 71 Rökdetektor TDD 300 Spjällmotor ST 1 Extern Öppet återställning Stängt (Inkopplas enligt leverantörs anvisningar) Tel. 031 -287202 ewert@automatikprodukter. se 49

INTEGRATED FIRE AND SMOKE SOLUTION Webbaserad övervakning och motionering Operatörspanel Alternativt DUC, webb, DHC Tel. 031 -287202 ewert@automatikprodukter. se 50/65

INTEGRATED FIRE AND SMOKE SOLUTION Tel. 031 -287202 ewert@automatikprodukter. se 51

KONVENTIONELL LEDNINGSDRAGNING Automatikskåp med DUC: ar Tel. 031 -287202 ewert@automatikprodukter. se 52

TVÅLEDARSYSTEM Bus-nätverkstopologi Honeywell Smoke Control System Automatikskåp med DUC: ar Brandspjällsmodul Brandspjäll Tel. 031 -287202 ewert@automatikprodukter. se 53

OPERATÖRSPANEL Driftstatus och brandcellsindelning • Servicelarm • Spjällfel • Motionering • Spjällägen • Röluckor stängda • Evakueringsfläkt avstängd Tel. 031 -287202 ewert@automatikprodukter. se 54

BRANDLARM • Utlöst detektor • Brandsignaler från brandlarmscentral • Vilka brandspjäll som öppnas/stängs • Stopp av ventilationsaggregat • Rökluckor öppna • Evakueringsfläkt på • Dörrutrymmning öppen Tel. 031 -287202 ewert@automatikprodukter. se 55

MENYUPPBYGGD DISPLAY Snabbvalstangenter (touch) för de vanligaste funktionerna Tel. 031 -287202 ewert@automatikprodukter. se 56

FÄLTBUSSUPPBYGGNAD (MODBUS) Tel. 031 -287202 ewert@automatikprodukter. se 57

BRAND- OCH SPJÄLLMODUL • Hanterar två spjäll och två rökdetektorer • Manuell test och kontroll • Enkelhet och modultänkande • LED-indikation för snabb avläsning, lokalt • Inbyggd MODBUS-kommunikation • Kundanpassade lösningar Tel. 031 -287202 ewert@automatikprodukter. se 58

HELTÄCKANDE KONTROLL I FLÄKTRUM Tydlig individuell driftstatus Tel. 031 -287202 ewert@automatikprodukter. se 59

JACKBAR ANSLUTNING Tel. 031 -287202 ewert@automatikprodukter. se 60/65

EXPANSIONSMODUL • Bussförstärkare för expansion av MODBUS-system • Optoisolerad Tel. 031 -287202 ewert@automatikprodukter. se 61

ENKEL TT PROJEKTERA • Adressering görs med ”MB poll” mjukvara (set up applikation) • Larmlista programmeras i Excel • Definierar larmpunkter • Styr olika brandcellsindelade spjällmoduler med signaler till DUC: ar och fläktar Tel. 031 -287202 ewert@automatikprodukter. se 62

SKADEBEGRÄNSANDE ÅTGÄRDER Brand måste upptäckas tidigt (TU) • Manuellt eller automatiskt • Under dygnets alla timmar Lösning: • Brandvarnare • Rökdetektor • Brandgasdetektor Tel. 031 -287202 ewert@automatikprodukter. se 63

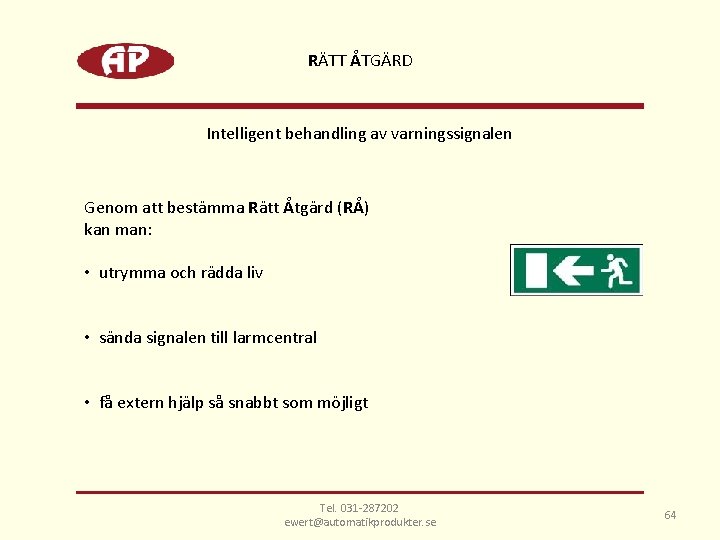

RÄTT ÅTGÄRD Intelligent behandling av varningssignalen Genom att bestämma Rätt Åtgärd (RÅ) kan man: • utrymma och rädda liv • sända signalen till larmcentral • få extern hjälp så snabbt som möjligt Tel. 031 -287202 ewert@automatikprodukter. se 64

TURÅ- FILOSOFIER BYGGER PÅ. . . Tidig Upptäckt/Rätt Åtgärd • Genomförs på ett intelligent sätt • Brandtillbudet begränsas till en mycket liten skada Branden blir då: • HAPPY FIRE, där man värderar den ekonomiska vinsten av TURÅ Tel. 031 -287202 ewert@automatikprodukter. se 65
