Brandschutz im Holzbau GESETZLICHE GRUNDLAGEN BAUORDNUNGEN verweisen auf OIB Richtlinie 2 In OIB Richtline 2 Sind die Anforderungen an die Bauteile abhängig von der Gebäudeklasse geregelt. Nach derzeit gültiger OIB Richtline sind Gebäude bis zu 6 Geschossen unproblematisch in Holz bewilligbar. Darüber hinaus wird eine Konstruktion aus unbrennbaren Baustoffen gefordert. Für höhere Holzgebäude sind gesonderte Brandschutzkonzepte mit Darstellung der Maßnahmen zur Einhaltung der Schutzziele erforderlich. Das höchste Holzhaus in Wien hat 24 Geschosse und wird derzeit in der Seestadt Aspern gebaut (Architekt Rüdiger Lainer, Brandschutzkonzept D. I. Kunz) pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau http: //www. massivholzhandbuch. com pro. Holz Austria | Arch+Ing Akademie

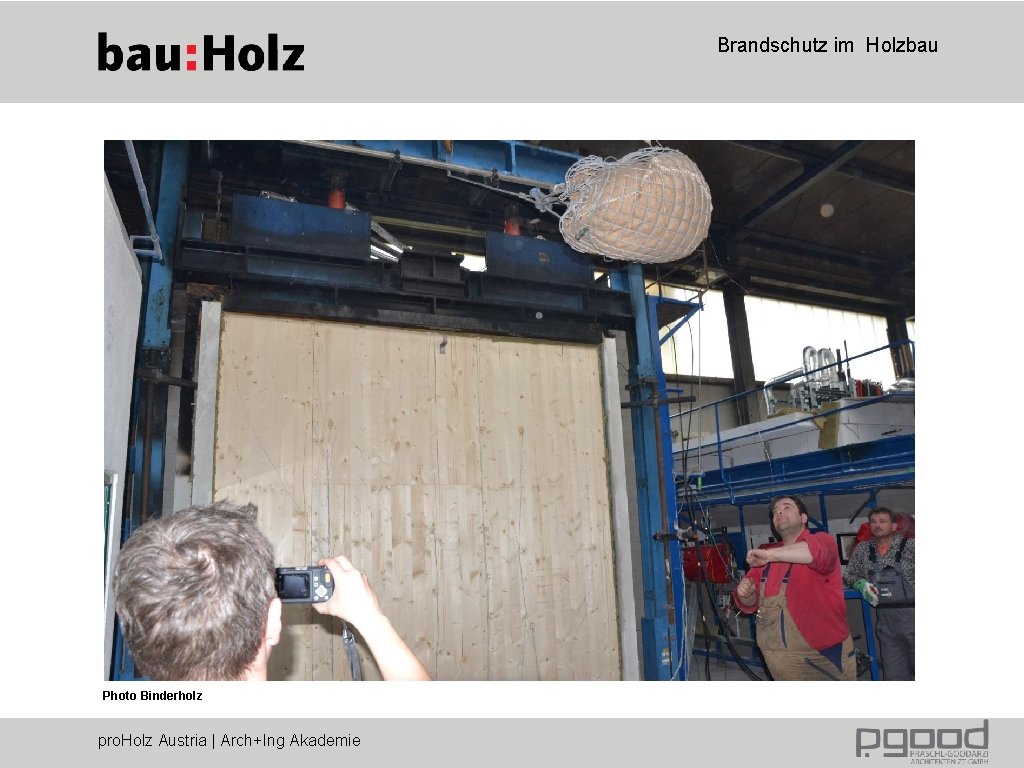

Brandschutz im Holzbau Photo Binderholz pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Photo Binderholz pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Photo Binderholz pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Photo Binderholz pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Viergeschossiger Holzwohnbau – Breitenfurter Straße 450 - 454 pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Viergeschossiger Holzwohnbau – Breitenfurter Straße 450 - 454 pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Gebäudeklasse 4 mit 4 oberirdischen Geschossen Gebäude entspricht vollständig der OIB Richtlinie 2 Daher kein Brandschutzkonzept erforderlich ! Unproblematischer Bewilligungsprozess ! pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau BAUMATERIAL Brettsperrholzelement – Firma Binderholz Wandstärke: 9, 0 -12, 5 cm Deckenstärke: 16, 0 -20, 0 cm, Spannweite 3, 1 -5, 2 m Unterirdische Bauteile und Stiegenhäuser aus Stahlbeton Wärmedämmung 16, 0 cm Mineralwolle verputzt oder unter hinterlüfteter Holzverschalung INNENAUSBAU: Gipskartonplatten als Brand- und Schallschutz Deckenuntersichten Holz in Sichtqualität Betonestrich auf Trittschalldämmplatte und Sandschüttung pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau EIGENSCHAFTEN VON BRETTSPERRHOLZ Aufgrund der kreuzweisen Verleimung der Holzschichten gibt es so gut wie Keine Materialbewegungen durch Feuchte- oder Temperaturschwankungen Das Material kann daher im Prinzip wie ein massiver Baustoff eingesetzt werden Vorteile sind geringere Wärmeleitfähigkeit und geringeres Gewicht als massive Baustoffe. Der Schallschutz muss allerdings besonders sorgfältig geplant werden. Unverkleidete Bauteile erreicht je nach Dicke einen Brandschutz von 30 -90 Minuten. Der Brandwiderstand kann durch Gipskartonbeplankungen erhöht werden. Brandverhalten A 2 (unbrennbar) kann mit Brettsperrholz nicht erreicht werden pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Generalunternehmer: MHB Bau Brettsperrholzelemente: Binderholz pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Siebengeschossiger Holzwohnbau – Lorystraße 97 pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Gebäudeklasse 5 mit 7 oberirdischen Geschossen Gebäude entspricht nicht der OIB Richtlinie 2 weil die tragenden Bauteile nicht A 2 entsprechen Daher Brandschutzkonzept erforderlich ! pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau Brandschutzkonzept Kunz – Die Innovativen Brandschutzplaner Kurzfassung der Maßnahmen zur Erreichung der selben Schutzziele trotz Abweichung von der OIB RL 2 • Das Gebäude wird in 2 Brandabschnitte eingeteilt 1. EG – 4. St 2. DG 1 – DG 2 • Vertikaler Brandüberschlag an Brandabschnitts- grenze über dem 4. OG wird durch zurücksetzen des 1. DG um mind. 80 cm verhindert • Fassaden werden aus Mineralwolle anstatt EPS hergestellt Mit diesen Maßnahmen kann das Gebäude mit Brettsperrholzwänden- und Decken in R 90 (2. DG R 60) realisiert werden. Deckenuntersichten in Holz unverkleidet. pro. Holz Austria | Arch+Ing Akademie
Brandschutz im Holzbau pro. Holz Austria | Arch+Ing Akademie
