BPMN Proceso de negocios Un proceso de negocios

BPMN

Proceso de negocios • Un proceso de negocios es un conjunto de pasos o actividades relacionadas en las que intervienen gente, información y otros recursos para crear valor. • Los procesos de negocios se integran de pasos que se pueden identificar en el tiempo y el espacio • Tiene un principio y un fin

Procesos de Negocios • Tienen entradas y salidas • Tiene un grado de formalización pero no necesitan ser totalmente estructurados

Procesos de negocios • Los procesos de negocios son la manera más común de mejorar el desempeño de los sistemas de trabajos ya que podemos cambiar el procesos de negocios cambiando, eliminando o agregando pasos al proceso o también cambiando los métodos de cómo se usan estos pasos

Modelado de procesos • El modelado de procesos es en si mismo el proceso de negocios. • Es la subdivisión del proceso de negocios en sus elementos básicos con el propósito de poderlos estudiar y mejorarlos

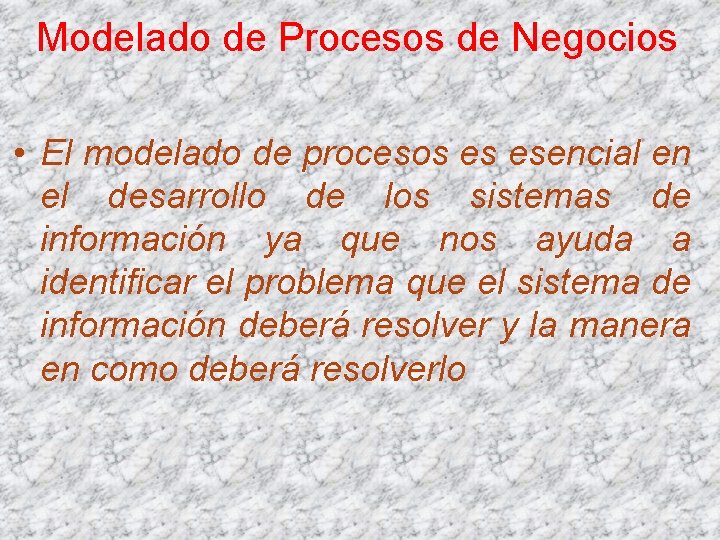

Modelado de Procesos de Negocios • El modelado de procesos es esencial en el desarrollo de los sistemas de información ya que nos ayuda a identificar el problema que el sistema de información deberá resolver y la manera en como deberá resolverlo

Modelo en las Organizaciones • Modelo es un conjunto de conceptos que permiten construir una representación organizacional de la empresa. • Dos enfoques: – Funcional (Tradicional) – Proceso ORGANIZACIONES TRADICIONALES ORGANIZACIONES POR PROCESOS 7

Enfoque Funcional VERTICAL

Enfoque de Procesos HORIZONTAL

Función vs. Proceso • Función: identificada por un verbo. Es continua. – – – Comercializar Fabricar Vender Expedir Comprar • Proceso: identificado por verbo+sustantivo. Tiene un inicio y un fin. No es continuo. – – Tomar un pedido Ensamblar un pieza Facturar a un cliente Solicitar materiales

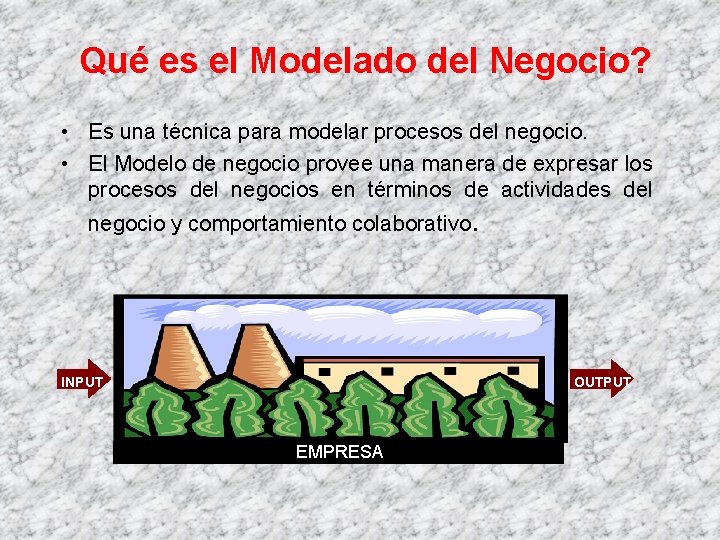

Qué es el Modelado del Negocio? • Es una técnica para modelar procesos del negocio. • El Modelo de negocio provee una manera de expresar los procesos del negocios en términos de actividades del negocio y comportamiento colaborativo. INPUT OUTPUT EMPRESA

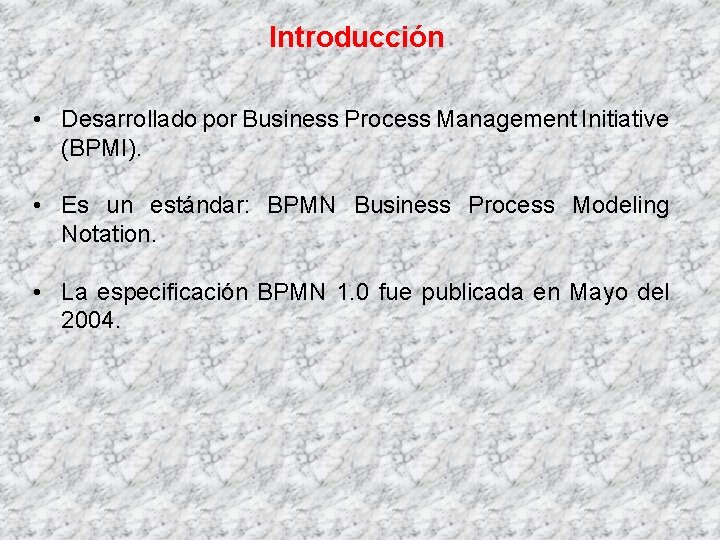

Introducción • Desarrollado por Business Process Management Initiative (BPMI). • Es un estándar: BPMN Business Process Modeling Notation. • La especificación BPMN 1. 0 fue publicada en Mayo del 2004.

Introducción • El objetivo principal de desarrollar BPMN es proveer una notación que sea fácilmentendible por todos los usuarios de negocio. • Desde los analistas que crean los borradores iniciales de procesos hasta los desarrolladores técnicos que son responsables de implementar la tecnología que ejecutará dichos procesos. Y por supuesto, la gente de negocio que manejará y monitoreará estos procesos.

Introducción • BPMN define un Diagrama de Procesos de Negocio (BPD), basado en la técnica de “flowcharting” (diagramado de flujos) que ajusta modelos gráficos de operación de procesos de negocio. • Un modelo de procesos de negocio es una red de objetos gráficos, correspondientes a actividades y controles de flujo que definen el orden de ejecución de éstas.

Elementos Un BPD (diagrama de procesos de negocio) se estructura con un grupo de elementos gráficos. Las cuatro categorías básicas de elementos son: • Flow Objects (objetos de flujo) • Connecting Objects (objetos de conexión) • Swimlanes (Carriles) • Artifacts (artefáctos)

Elementos: Flow Objects Un BPD tiene un pequeño grupo de elementos centrales (tres), los cuales son los Flow Objects: - Event (Evento) - Activity (Actividad) - Gateway (Decisión)

Flow Objects: Event • Un evento se representa por un circulo y es algo que “sucede” durante el curso de un proceso de negocio. • Los eventos afectan el flujo del proceso y usualmente tienen un causa (trigger - gatillo) o un impacto (result – resultado). • Los eventos se representan con círculos con el centro abierto para permitir anotar diferentes gatillos o resultados.

Flow Objects: Event • Hay tres tipos de eventos basado en cuándo ellos afectan el flujo: - Start (comienzo) - Intermediate (intermedio) - End (final)

Flow Objects: Activity • Una actividad (Activity) se representa por un rectángulo con sus bordes redondeados y es un término genérico para el trabajo que un organización realiza. • Un actividad puede ser atómica o no atómica (compuesta).

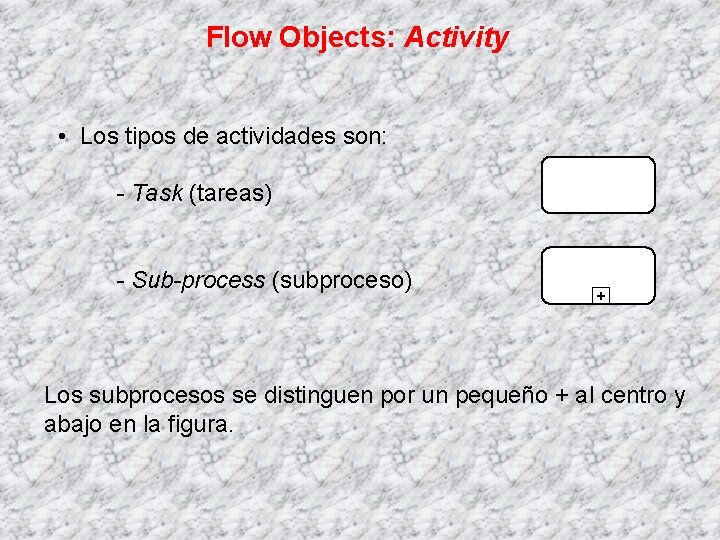

Flow Objects: Activity • Los tipos de actividades son: - Task (tareas) - Sub-process (subproceso) + Los subprocesos se distinguen por un pequeño + al centro y abajo en la figura.

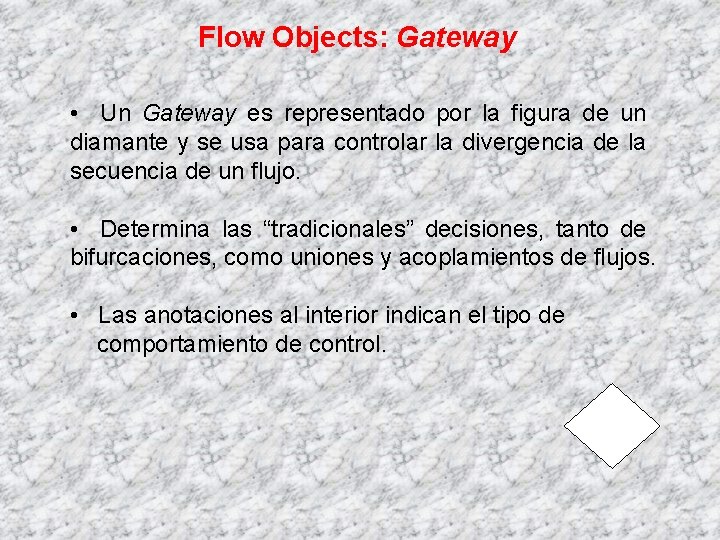

Flow Objects: Gateway • Un Gateway es representado por la figura de un diamante y se usa para controlar la divergencia de la secuencia de un flujo. • Determina las “tradicionales” decisiones, tanto de bifurcaciones, como uniones y acoplamientos de flujos. • Las anotaciones al interior indican el tipo de comportamiento de control.

Elementos: Connecting Objects • Los objetos de flujo se conectan entre ellos en un diagrama para crear el esqueleto básico de la estructura de un proceso de negocio. • Existen tres Connecting Objects que proveen esta función de conexión. - Sequence Flow - Message Flow - Association

Connecting Objects: Sequence Flow Un Sequence Flow se representa por una línea sólida con el extremo sólido Es usada para mostrar el orden (secuencia) de la actividad dentro del proceso. Note que el término “control flow” generalmente no es usado en BPMN.

Connecting Objects: Message Flow Un Message Flow se representa por una línea segmentada con el extremo sin relleno. Es usada para mostrar el flujo de mensajes entre dos participantes de procesos separados (business entities o business roles). En BPMN, dos “Pools” en el diagrama representan a dos participantes.

Connecting Objects: Association Una Association se representa por una segmentada finamente con el extremo en punta. línea Se usa para asociar datos, textos u otros artefactos con flujos de objetos. Las asociaciones son usadas para mostrar las entradas y salidas de las actividades.

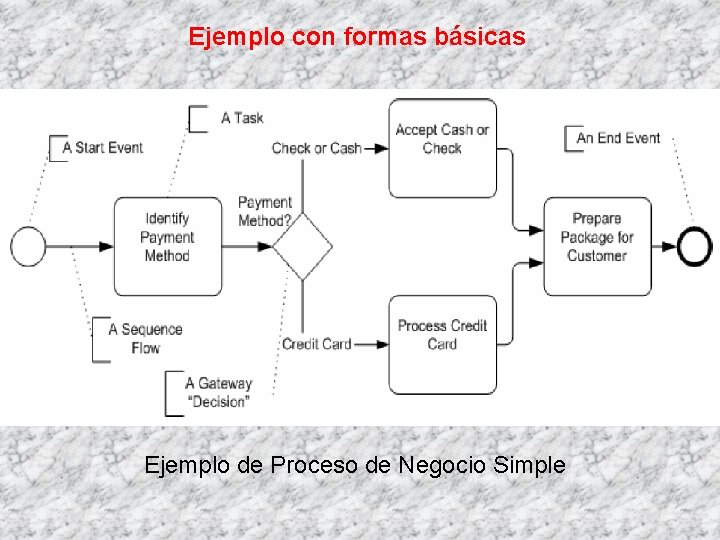

Ejemplo con formas básicas Ejemplo de Proceso de Negocio Simple

Ejemplo con formas básicas y marcas internas en las formas Segmento de un Proceso con más detalles

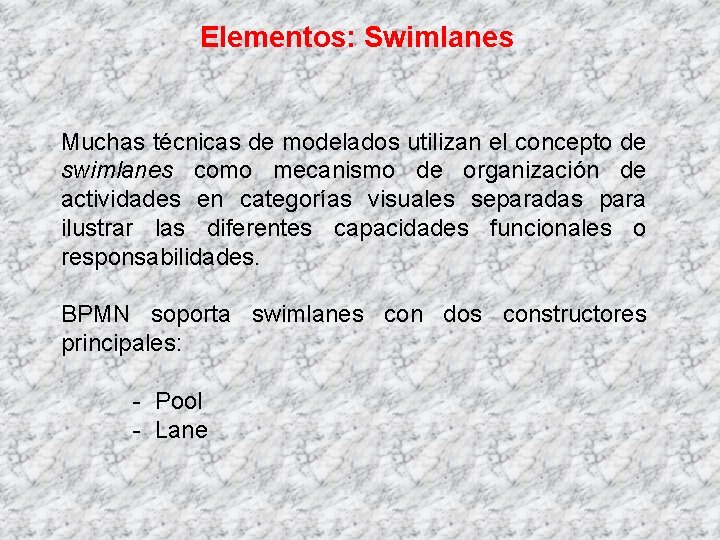

Elementos: Swimlanes Muchas técnicas de modelados utilizan el concepto de swimlanes como mecanismo de organización de actividades en categorías visuales separadas para ilustrar las diferentes capacidades funcionales o responsabilidades. BPMN soporta swimlanes con dos constructores principales: - Pool - Lane

Swimlanes : Pool Un Pool representa un Participante en un Proceso. Nombre El Pool también actúa como contenedor gráfico para separar al grupo de actividades realizadas por un participante de otros Pools. Los Pools se usan generalmente en el contexto de situaciones B 2 B.

Swimlanes : Lane Un Lane es una partición dentro de un pool y se extiende a lo largo de todo el pool, tanto vertical como horizontalmente. Nombre Los Lanes son usados para organizar y categorizar actividades.

Swimlanes : Pool & Lane Los Pools se usan cuando los diagramas involucran a dos entidades de negocios o participantes separados. Están físicamente separados en el diagrama. Las actividades dentro de Pools separados son consideradas auto contenidas en el proceso. De esta forma, la secuencia del flujo podría no atravesar el límite del Pool.

Swimlanes : Pool & Lane Los flujos de mensajes son los mecanismos que muestran la comunicación entre dos participantes, conectando de esta manera a dos Pools (u objetos dentro de los Pools).

Swimlanes : Pool & Lane Ejemplo de BPD con Pools

Swimlanes : Pool & Lane Los Lanes son más cercanos a los swimlanes que tradicionalmente se utilizan para modelar procesos de negocio. Los Lanes son usados para separar actividades asociadas con una función específica de la organización. La secuencia de flujos podría atravesar los límites del Lane dentro de un Pool, pero podrían no usarse flujos de mensajes entre Flow Objects en Lanes del mismo Pool.

Swimlanes : Pool & Lane Segmento de un Proceso con Lanes

Elementos : Artifacts BPMN fue diseñado para permitir a los modeladores y herramientas de modelado algunas flexibilidades para extender la notación básica y proveer la habilidad poder modelar diferentes contextos apropiadamente. No está limitado el número de Artefactos que se pueden agregar a un diagrama para que éste represente más apropiadamente al contexto del negocio. La versión actual de BPMN predefine sólo tres tipos de artefactos.

Elementos : Artifacts Data object Nombre [Estado] Group Annotation Anotaciones de Texto permiten al Modelador agregar información adicional

Artifact : Data Object Los Data Objects son un mecanismo para mostrar como las actividades requieren o producen objetos. Se conectan a las actividades a través de asociaciones. Nombre [Estado]

Artifact : Group Un Group es representado por un rectángulo redondeado dibujado con línea segmentada El agrupamiento puede ser usado para propósitos de documentación o análisis, y no afecta la secuencia del flujo.

Artifact : Annotation Las Annotations son mecanismos para que un modelador pueda agregar información textual adicional para el lector del diagrama BPMN. Anotaciones de Texto permiten al Modelador agregar información adicional

Artifact Los modeladores puede crear sus propios tipos de artefactos que agreguen más detalle al proceso. Con bastante frecuencia se muestran entradas y salidas de actividades en los procesos. Sin embargo, la estructura básica del procesos, es especificada con actividades, gateways, y flujos de secuencia.

Artifact Segmento de un Proceso con Lanes. Sin artefactos. Segmento de un Proceso con Lanes. Con artefactos.

Elementos centrales de los diagramas

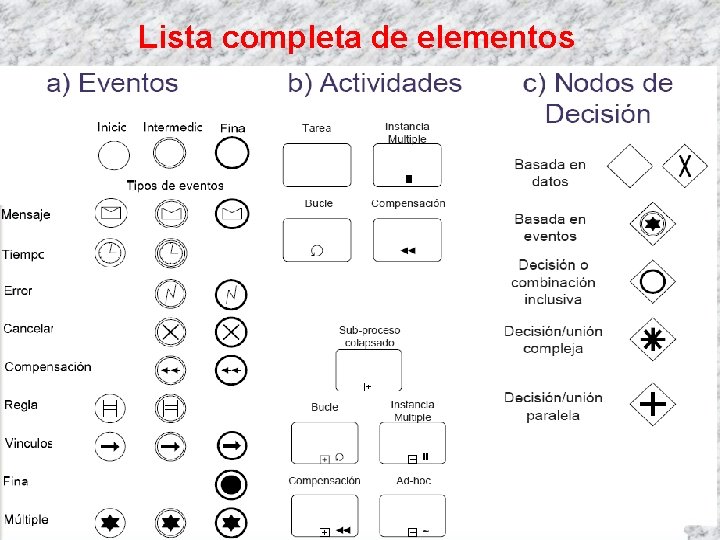

Lista completa de elementos

Ejemplo

Elementos del Proceso

Usos Generales de BPMN Dentro de la variedad de objetivos de modelado de procesos, hay dos tipos básicos que pueden ser creados con un BPD: • Collaborative (Public) B 2 B Processes • Internal (Private) Business Processes

Collaborative (Public) B 2 B Processes Ejemplo proceso colaborativo

Ejemplo Proceso de Alto Nivel Ejemplo de proceso de alto nivel el cual es básicamente una serie de subprocesos con tres puntos de decisión.

Ejemplo Proceso de Alto Nivel

Ejemplo Proceso de Alto Nivel

Ej. Proceso Interno: Más bajo Nivel

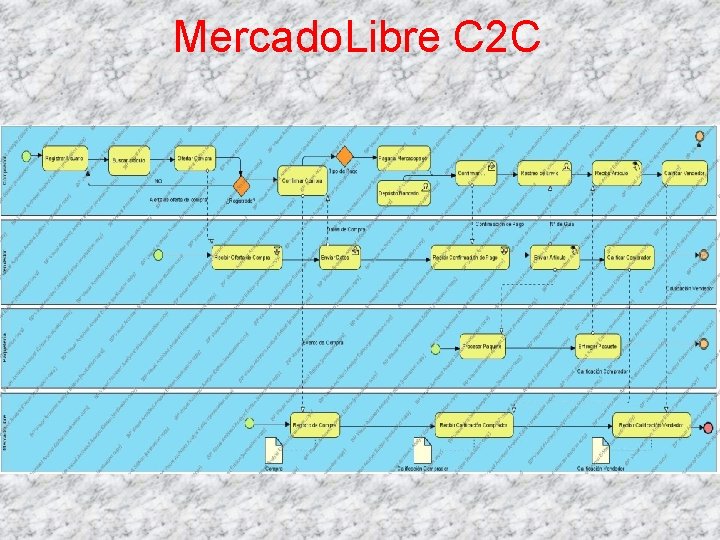

Mercado. Libre C 2 C

Modelado de Negocios con el UML • Modelo de Casos de Uso de Negocios – Actores del Negocio – Casos de Uso del Negocio – Diagramas de Actividades • Modelo de Objetos del Negocio – Trabajadores del Negocio – Entidades del Negocio – Diagramas de Actividades (Detallado) – Diagramas de Colaboración – Diagramas de Secuencia

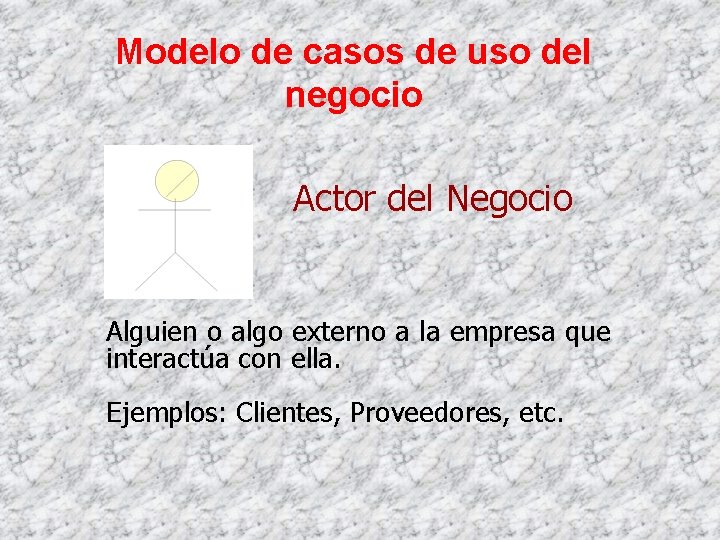

Modelo de casos de uso del negocio Actor del Negocio Alguien o algo externo a la empresa que interactúa con ella. Ejemplos: Clientes, Proveedores, etc.

Modelo de casos de uso del negocio Caso de uso del Negocio Secuencia de acciones (actividades) que una organización realiza para obtener un resultado observable y de valor para un actor de negocio particular. Un caso de uso del negocio es lo mismo que un proceso de negocio 56

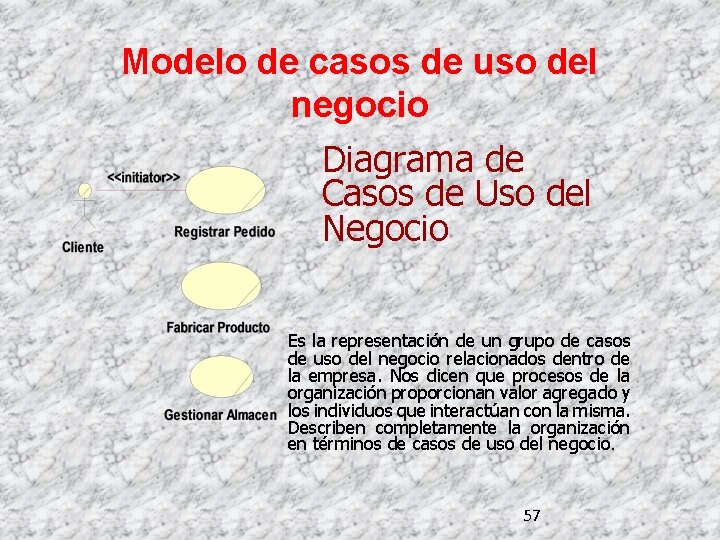

Modelo de casos de uso del negocio Diagrama de Casos de Uso del Negocio Es la representación de un grupo de casos de uso del negocio relacionados dentro de la empresa. Nos dicen que procesos de la organización proporcionan valor agregado y los individuos que interactúan con la misma. Describen completamente la organización en términos de casos de uso del negocio. 57

Modelo de casos de uso del negocio Diagrama de Actividades Es la representación de una secuencia de actividades dentro de un caso de uso del negocio. Provee una manera gráfica de documentar un caso de uso del negocio. 58

Caso Empresa de Fabricación 59

60

D. A. Registrar Pedido

Modelo de objetos del negocio Trabajador del Negocio Un Trabajador del Negocio (Obrero, Empleado o funcionario) realiza actividades dentro de un caso de uso del negocio, interactua con otros trabajadores del negocio y manipula entidades del negocio.

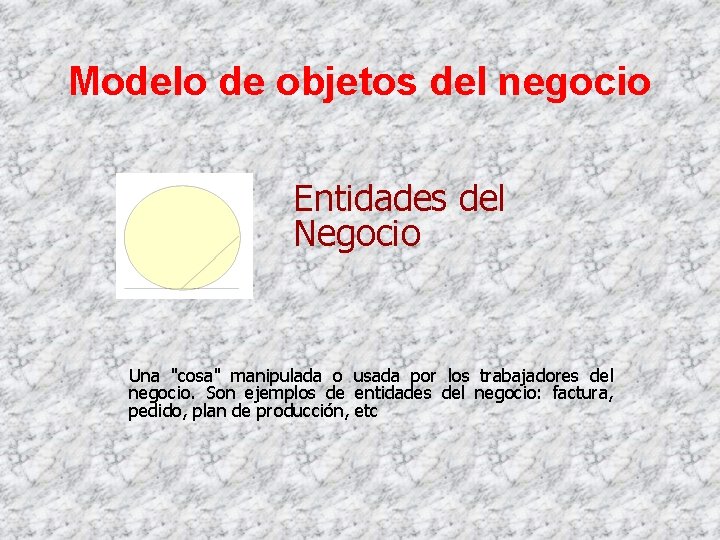

Modelo de objetos del negocio Entidades del Negocio Una "cosa" manipulada o usada por los trabajadores del negocio. Son ejemplos de entidades del negocio: factura, pedido, plan de producción, etc

Cliente Diagrama de Actividades Detallado Comercial Jefe. Técnico Jefe. Producción 64

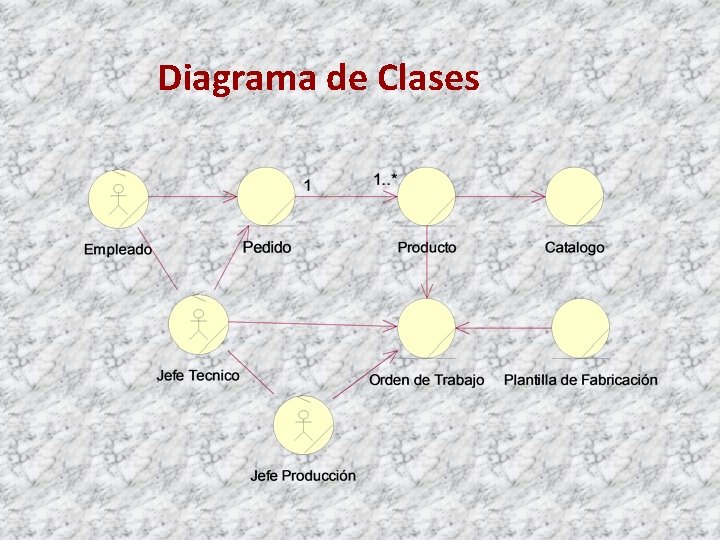

Diagrama de Clases

Diagrama de Secuencia

Diagrama de Colaboración 67

Procesos de Negocio
