Bouwplanning 1 Eerste tunnelbuis wordt gebouwd tussen Engelsestraat

Bouwplanning 1. Eerste tunnelbuis wordt gebouwd tussen Engelsestraat en spoor 2. Aan de noordzijde van dit tunnelgedeelte (tegen Irenetunnel aan) worden de twee tunnelbuizen tegelijkertijd gebouwd 3. Als treinen ondergronds rijden wordt het spoor afgebroken 4. De rest van de tweede tunnelbuis wordt gebouwd vanaf westzijde tunnel 1

Voorbereidingen • Verleggen Engelsestraat • Hekken plaatsen, inrichten bouwterrein • Aanvoeren van materiaal en materieel

Transport Grotendeels over de bouwweg naast de werkzaamheden 3

Planning en bouwtechniek Damwanden worden opgeslagen achter de hekken 4

Voorbeelden van de machines 5

Damwanden 6

Planning en bouwtechniek • In het weekend van 4 t/m 6 juni 2010 • 5 à 6 machines • 1 weekend, 52 uur doorwerken • 300 meter damwand 7

4 t/m 6 juni 2010 8

Planning en bouwtechniek 4 t/m 6 Juni 2010: middenwand van de tunnel 1. Achter Prysmian 2. Ter hoogte van Gamma, Roobol en Haring 9

Planning en bouwtechniek 1. Start juni 2010: 2. 1. Bouwkuip achter Prysmian 3. 2. Bouwkuip voor Roobol 4. 5. 3. Bouwkuip voor de appartementen (Laan van der Gaag, Conradlaan, Drukkerijlaan) 6. Start december 2010 7. 1. Bouwkuip t. h. v. bocht in de Engelsestraat en de 8. Crommelinlaan (bij de Irenetunnel 2 10

Juni 2010 11

Dec 2010 12

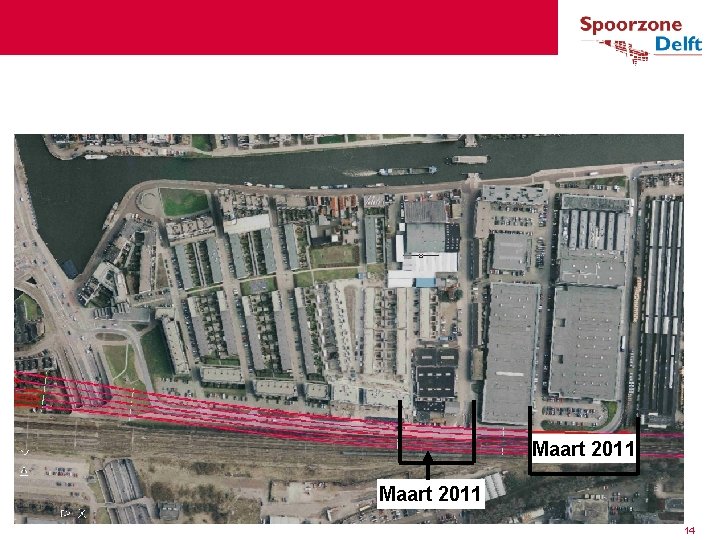

Planning en bouwtechniek • Start maart 2011: 1. Bouwkuip voor Haring 2. Bouwkuip voor Gamma 13

Maart 2011 14
