Bouton poussoir de stylo quelques solutions Brevet DE

Bouton poussoir de stylo; quelques solutions Brevet DE 1561789 Figure développée Corps Bouton poussoir Mine Pièce tournante

Position mine rentrée Ressort Quand on appuie sur le bouton poussoir, celui-ci coulisse dans les nervures du corps. La pièce tournante coulisse également, jusqu’à ce qu’elle se dégage des grandes nervures du corps.

La pièce tournante tourne alors sous l’action des faces pentées du bouton poussoir. Quand on relâche le bouton poussoir, la pièce tournante se positionne sous les grandes nervures du corps

Quand on rappuie sur le bouton poussoir, la pièce tournante tourne de nouveau dans le même sens, et revient se positionner sous les petites nervures.

Les clips de la pièce tournante se positionnent dans des rainures du corps, ils permettent d’éviter que la pièce tournante et le bouton poussoir tombent, quand on change la mine par exemple.

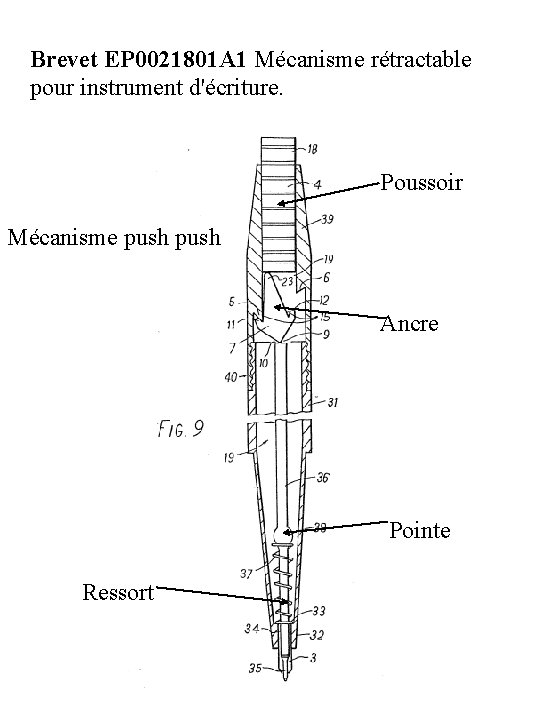

Brevet EP 0021801 A 1 Mécanisme rétractable pour instrument d'écriture. Poussoir Mécanisme push Ancre Pointe Ressort

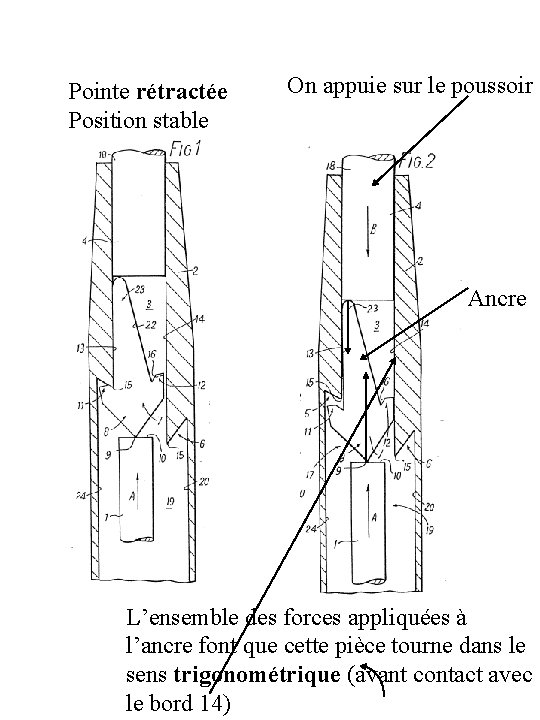

Pointe rétractée Position stable On appuie sur le poussoir Ancre L’ensemble des forces appliquées à l’ancre font que cette pièce tourne dans le sens trigonométrique (avant contact avec le bord 14)

Pointe du stylo sortie On arrête d’appuyer sur le poussoir L’ancre se positionne dans l’encoche basse 6 L’ensemble des forces appliquées à l’ancre font que cette pièce tourne dans le sens horaire

Pointe sortie. Position stable On appuie sur le poussoir de nouveau L’ancre tourne dans le sens horaire jusqu’à venir en contact avec le bord 24

Contact avec le bord 24 On relâche le poussoir L’ancre se positionne dans l’encoche 5. Elle tourne dans le sens trigonométrique, jusqu’à ce qu’elle revienne dans la position figure 1.

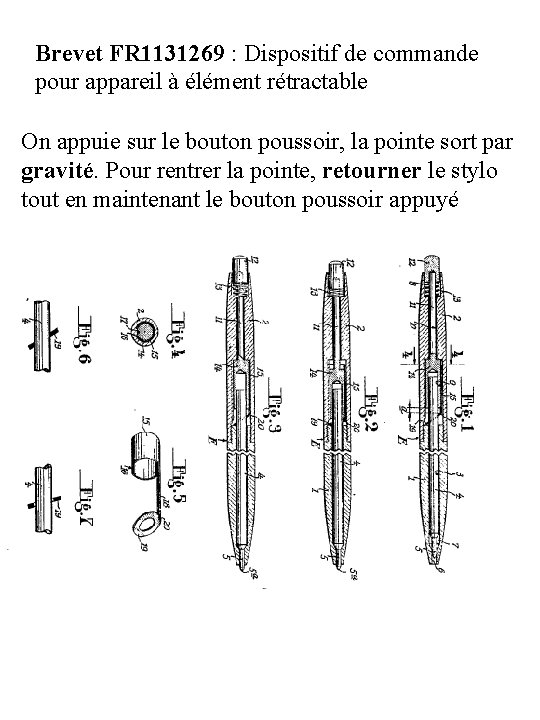

Brevet FR 1131269 : Dispositif de commande pour appareil à élément rétractable On appuie sur le bouton poussoir, la pointe sort par gravité. Pour rentrer la pointe, retourner le stylo tout en maintenant le bouton poussoir appuyé

F Pièce 15 déformable Pointe décoincée Pointe coincée On appuie sur le poussoir Pointe sortie position stable Le mouvement de la pointe est possible

Brevet FR 2869833 A 1 Instrument d’écriture à pointe rétractable

Ressort Pour sortir la pointe Pour rentrer la pointe

Sortie de pointe Position intermédiaire 26 descend et coince 15 (27 26)

Pour rentrer la pointe, appuyer verticalement sur 30. La pièce 15 revient vers la gauche

Brevet WO 2007007156 A 1 CRAYON A POINTE BILLE AVEC DIFFERENTS MOUVEMENTS PERMETTANT DE SORTIR ET DE RETRACTER LA POINTE On appuie sur le poussoir pour faire sortir la pointe On tourne le poussoir pour faire rentrer la pointe

Position pointe rentrée On pousse le poussoir 2 p vers le bas. Le clip 9 glisse dans la rampe rectiligne 13, se déforme et passe sous le rebord 7 7 Pointe sortie

On fait tourner le poussoir 2 p, qui est poussé vers le haut par le ressort. Le clip 10 glisse sur la rampe hélicoïdale 14. Le 8 poussoir revient en position initiale.

Porte-gobelet - Came-coeur Dessus Dessous Levier Brevet ITW Came-coeur

Position fermée Quand on rappuie, le levier part sur la forme haute de la came Trajet du levier en phase F fermeture

Unproblème simple, des solutions pas si simples que ça …
