Bore Gage atau Cylinder Gage Bore gage adalah

Bore Gage atau Cylinder Gage Bore gage adalah merupakan alat ukur yang digunakan untuk mengukur diameter silinder Created by : Heroe abi hafsah

Pengukuran diameter silinder dengan bore gauge memerlukan alat ukur lain yaitu mistar geser dan mikrometer. Created by : Heroe abi hafsah

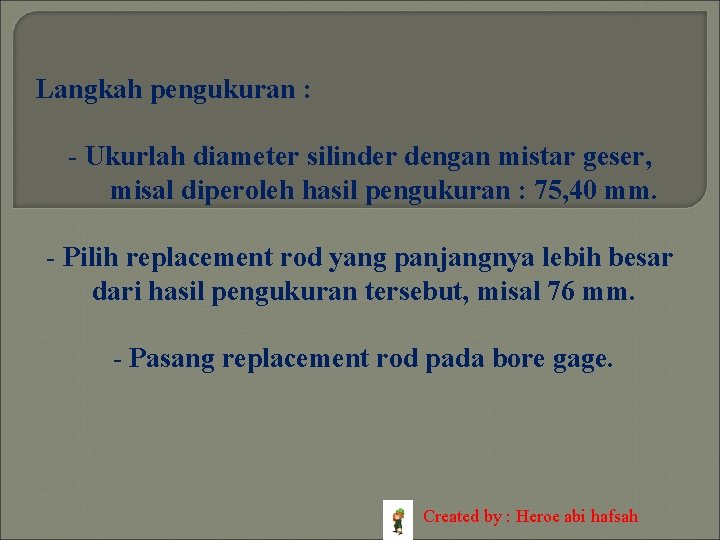

Langkah pengukuran : - Ukurlah diameter silinder dengan mistar geser, misal diperoleh hasil pengukuran : 75, 40 mm. - Pilih replacement rod yang panjangnya lebih besar dari hasil pengukuran tersebut, misal 76 mm. - Pasang replacement rod pada bore gage. Created by : Heroe abi hafsah

- Set mikrometer luar pada 76 mm, kemudian tempatkan replacement rod antara anvil dan spindle mikrometer. - Set jarum dial gage pada posisi nol dengan cara memutar outer ring. Created by : Heroe abi hafsah

- Masukkan replacement rod ke dalam lubang (silinder), goyangkan tangkai bore gauge ke kanan dan ke kiri sampai diperoleh penyimpangan terbesar (posisi tegak lurus) Created by : Heroe abi hafsah

- Baca besarnya penyimpangan yang ditunjukkan dial gauge. - Apabila penyimpangan jarum dial gauge : (1) Di sebelah kanan nol: d silinder = 76 – penyimpangan (2) Di sebelah kiri nol : d silinder = 76 +penyimpangan Created by : Heroe abi hafsah

Dial indikator atau dial gauge digunakan untuk mengukur kebengkokan, kekocakan, kerataan, dan sebagainya. Created by : Heroe abi hafsah

Dalam penggunaannya, dial indikator tidak dapat berdiri sendiri, sehingga memerlukan batang penyangga dan blok magnit. Apabila tuas penyetel di ON kan, maka dasar magnet dapat menempel pada komponen yang terbuat dari besi, tetapi apabila di OFF kan kemagnetannya hilang. Created by : Heroe abi hafsah

Contoh pengukuran dapat dilihat gambar berikut ini. Posisi jarum panjang sedang menunjukkan garis ke 6, berarti hasil pembacaannya adalah 6 x 0, 01 = 0, 06 mm. Sementara jarum pendek sedang menunjuk garis ke 3, artinya jarum panjang telah berputar 3 kali. Dengan demikian hasil pengukuran tersebut adalah 3 + 0, 06 = 3, 06 mm. Created by : Heroe abi hafsah

Contoh pengukuran menggunakan dial indikator Pengukuran kebengkokan poros engkol. ( Run out poros engkol ) Created by : Heroe abi hafsah
