BOM DIA E BEM VINDOS!
AULA II ÓTICA (FGE 160) Prof. Sidney Leal da Silva
Conteúdos (20/03/2013 e 03/04/2013) q LEIS DA REFLEXÃO – ESPELHOS PLANOS. q LEIS DA REFLEXÃO – ESPELHOS ESFÉRICOS.

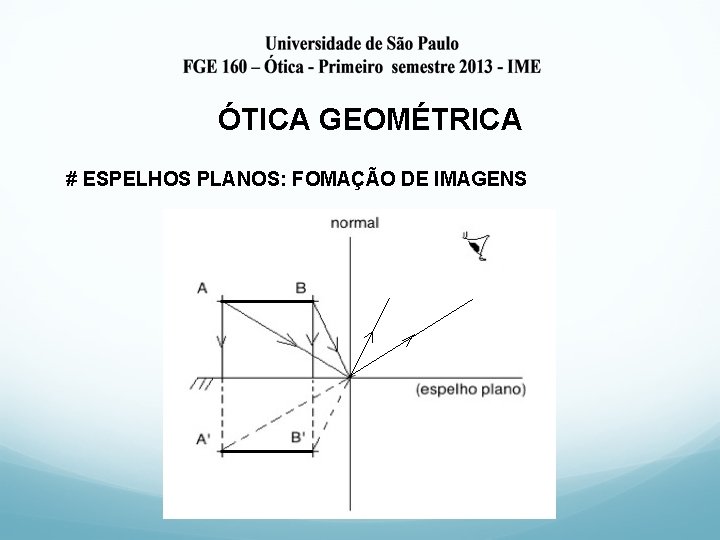

ÓTICA GEOMÉTRICA # ESPELHOS PLANOS: FOMAÇÃO DE IMAGENS
ÓTICA GEOMÉTRICA # ESPELHOS PLANOS: FOMAÇÃO DE IMAGENS
ÓTICA GEOMÉTRICA # ESPELHOS PLANOS: FOMAÇÃO DE IMAGENS
ÓTICA GEOMÉTRICA # ESPELHOS PLANOS: FOMAÇÃO DE IMAGENS
ÓTICA GEOMÉTRICA # ESPELHOS PLANOS: FOMAÇÃO DE IMAGENS
ÓTICA GEOMÉTRICA # ESPELHOS PLANOS: FOMAÇÃO DE IMAGENS
ÓTICA GEOMÉTRICA # ESPELHOS PLANOS: FOMAÇÃO DE IMAGENS q A imagem no espelho plano é formada pelo prolongamento dos raios luminosos refletidos, por isso ela é virtual, com mesma orientação do objeto, formada atrás do espelho, de mesmo tamanho do objeto e com distância igual à do objeto ao espelho. q As imagens virtuais podem ser visualizadas, mas não podem ser registradas ou projetadas, pois não há nenhuma energia radiante atrás do espelho.
ÓTICA GEOMÉTRICA # REFLEXÃO DIFUSA q Os raios luminosos ao atingirem superfícies rugosas, refletem em todas as direções possíveis. Isso se chama reflexão difusa e, por isso, que podemos enxergar os objetos em todos os detalhes. q O grau de rugosidade depende da radiação incidente. Por exemplo, numa folha de papel a luz visível (~0, 5 mm) reflete de forma difusa.
ÓTICA GEOMÉTRICA # ESPELHOS ESFÉRICOS q Para espelhos com superfícies curvas a lei da reflexão continua válida, todavia outras imagens podem ser obtidas. q Os espelhos esféricos são formados por uma calota que é parte de um globo esférico e podem refletir a luz na parte de fora, nesse caso são chamados de convexos, ou na parte de dentro, nesse caso são chamados de côncavos.
ÓTICA GEOMÉTRICA # ESPELHOS ESFÉRICOS: FORMAÇÃO DE IMAGENS ESPELHO CONVEXO: q IMAGEM: MENOR DIREITA VIRTUAL
ÓTICA GEOMÉTRICA # ESPELHOS ESFÉRICOS: FORMAÇÃO DE IMAGENS ESPELHO CÔNCAVO: objeto antes do foco (F) q IMAGEM: DIREITA VIRTUAL MAIOR
ÓTICA GEOMÉTRICA # ESPELHOS ESFÉRICOS: FORMAÇÃO DE IMAGENS ESPELHO CÔNCAVO: objeto entre o foco (F) e o centro de curvatura (C). q IMAGEM: INVERTIDA REAL MAIOR
ÓTICA GEOMÉTRICA # ESPELHOS ESFÉRICOS: FORMAÇÃO DE IMAGENS ESPELHO CÔNCAVO: objeto depois do centro de curvatura (C) q IMAGEM: INVERTIDA REAL MENOR
Bibliografia Halliday, R. Resnich, Física 4, LTC Editora Tipler, P. Física , v 4, 3ª. Edição-Livros Técnicos e Científicos Editora(1995) Hecht, E. Óptica – Fundação Calouste Gulbenkian, (1991) Hewitt, P. “Física Conceitual”, Bookman (2002) Trefil J. , Hazen, R. M. “Física Viva”, vol. 2, LTC (2006)
Conteúdos para próxima aula (10/04/2013) q REFLEXÃO: ESPELHOS ESFÉRICOS q REFRAÇÃO
OBRIGADO E ATÉ A PRÓXIMA AULA!
