bogaziçi köprüsü

bogaziçi köprüsü

20 subat 1970: temel atma töreni (beylerbeyi)

20 subat 1970: temel atma töreni (beylerbeyi)

Mart 1970’de Ortaköy ayaklarının kazısı basladı. Hemen ardından da Beylerbeyi ayaklarının kazısı basladı. .

Mart 1970’de Ortaköy ayaklarının kazısı basladı. Hemen ardından da Beylerbeyi ayaklarının kazısı basladı. . .

4 Agustos 1971: Kule montajı

4 Agustos 1971: Kule montajı

17 Agustos 1971: Kule montajı

17 Agustos 1971: Kule montajı

Ortaköy kulesinin insaatı

Ortaköy kulesinin insaatı

Mayıs 1971’de Ortaköy çelik kulelerinin montajına baslandı. Beylerbeyi kulelerinin montajına ise Temmuz 1971’de baslandı.

Mayıs 1971’de Ortaköy çelik kulelerinin montajına baslandı. Beylerbeyi kulelerinin montajına ise Temmuz 1971’de baslandı. 1972’nin Ocak ayında her iki çelik kule de yükseldi.

Dikey kulelerin birbirleriyle yatay olarak baglanması

Dikey kulelerin birbirleriyle yatay olarak baglanması

Kuleler tamamlanınca Ortaköy’den Beylerbeyi’ne kadar denizin yüzeyine, birbirine paralel; 2 adet kılavuz halat serildi

Kuleler tamamlanınca Ortaköy’den Beylerbeyi’ne kadar denizin yüzeyine, birbirine paralel; 2 adet kılavuz halat serildi ve bunlar kulelerden aynı anda çekilerek, ilk birlesim saglandı (Ocak 1972).

Tasıtıcı çelik halatların çekimi

Tasıtıcı çelik halatların çekimi

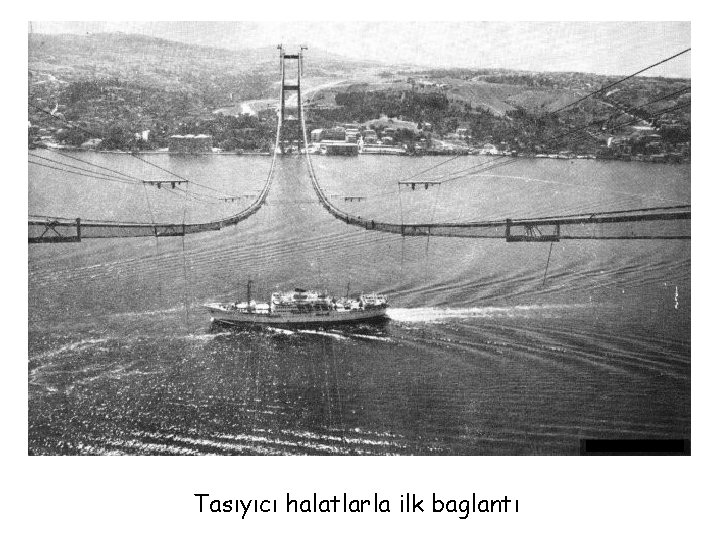

Tasıyıcı halatlarla ilk baglantı

Tasıyıcı halatlarla ilk baglantı

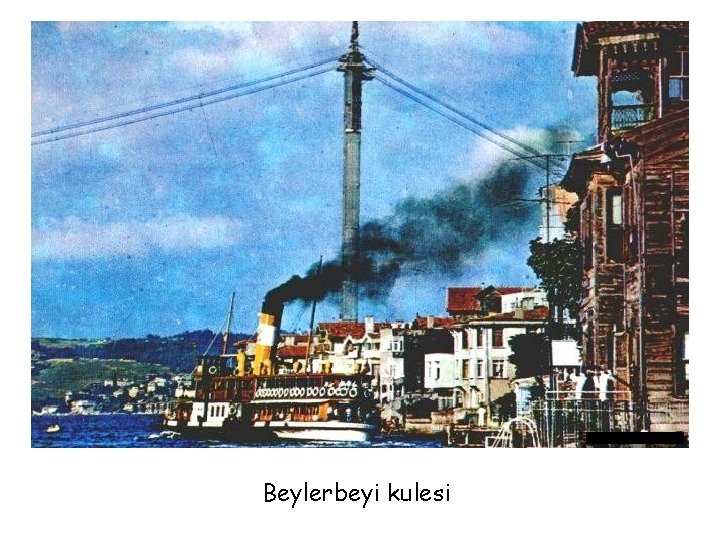

Beylerbeyi kulesi

Beylerbeyi kulesi

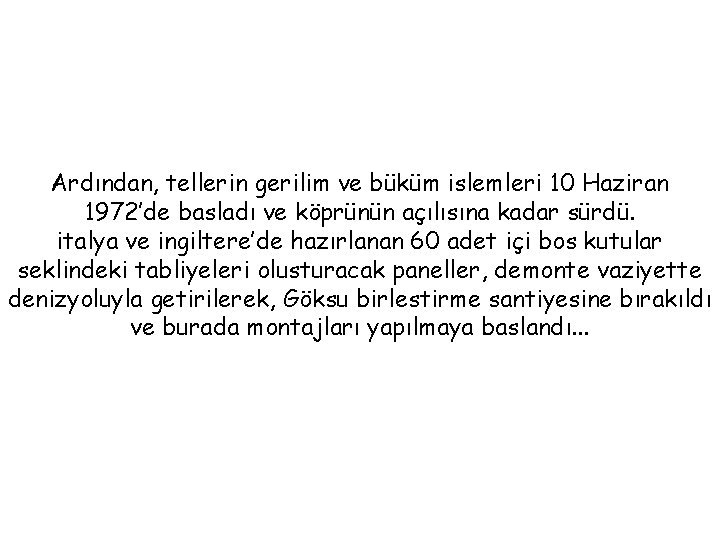

Ardından, tellerin gerilim ve büküm islemleri 10 Haziran 1972’de basladı ve köprünün açılısına kadar

Ardından, tellerin gerilim ve büküm islemleri 10 Haziran 1972’de basladı ve köprünün açılısına kadar sürdü. italya ve ingiltere’de hazırlanan 60 adet içi bos kutular seklindeki tabliyeleri olusturacak paneller, demonte vaziyette denizyoluyla getirilerek, Göksu birlestirme santiyesine bırakıldı ve burada montajları yapılmaya baslandı. . .

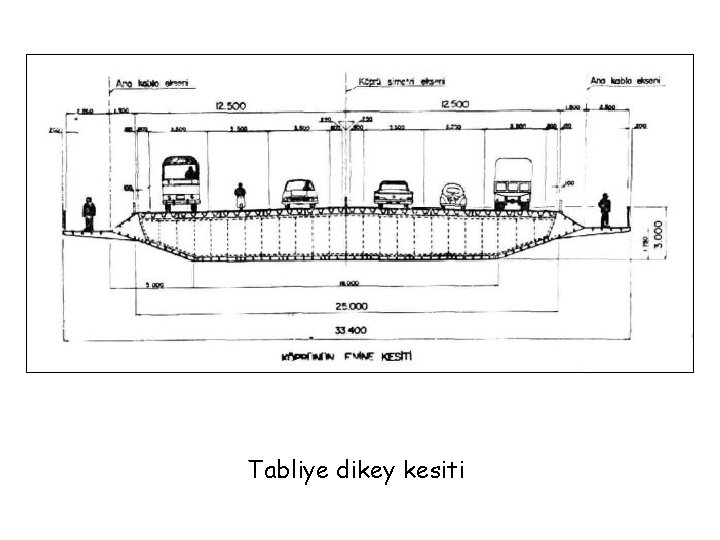

Tabliye dikey kesiti

Tabliye dikey kesiti

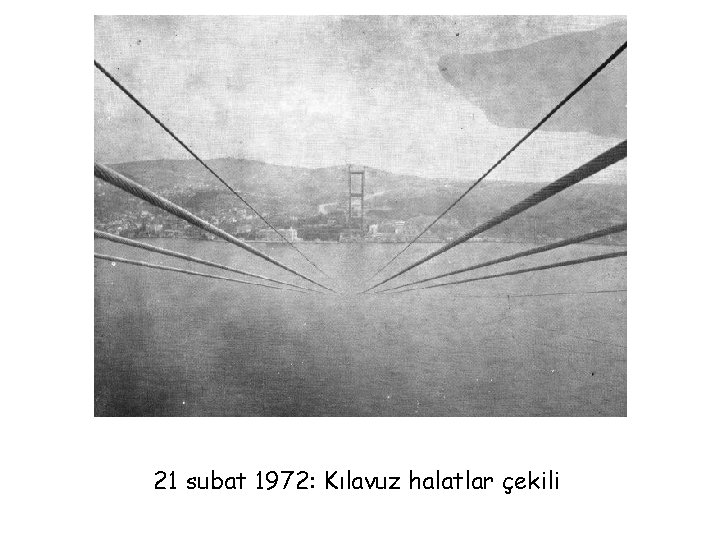

21 subat 1972: Kılavuz halatlar çekili

21 subat 1972: Kılavuz halatlar çekili

Kuleler (henüz tabliyesiz)

Kuleler (henüz tabliyesiz)

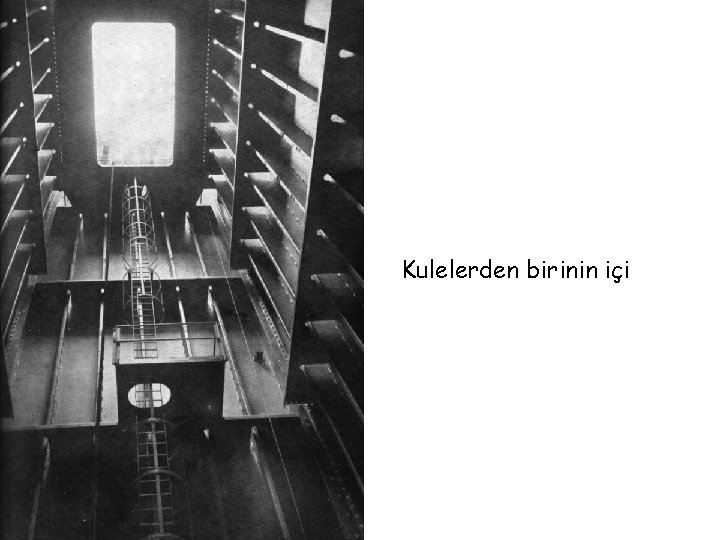

Kulelerden birinin içi

Kulelerden birinin içi

Aralık 1972’de ilk tabliye köprüye gerilen çelik halatlara, salıncak sistemiyle monte edilmeye baslandı. Kulelerin

Aralık 1972’de ilk tabliye köprüye gerilen çelik halatlara, salıncak sistemiyle monte edilmeye baslandı. Kulelerin tepesindeki vinçler yardımıyla ve palangalar vasıtasıyla içi bos tabliyeler askı halatlarına baglandılar. Tabliyelerin yukarı çekilmesine köprünün ortasından baslandı ve sırasıyla iki uca dogru esit sayıda çekildi.

Tabliyelerin orta kesimden baslayan montajı

Tabliyelerin orta kesimden baslayan montajı

Tabliye montajı devam ediyor

Tabliye montajı devam ediyor

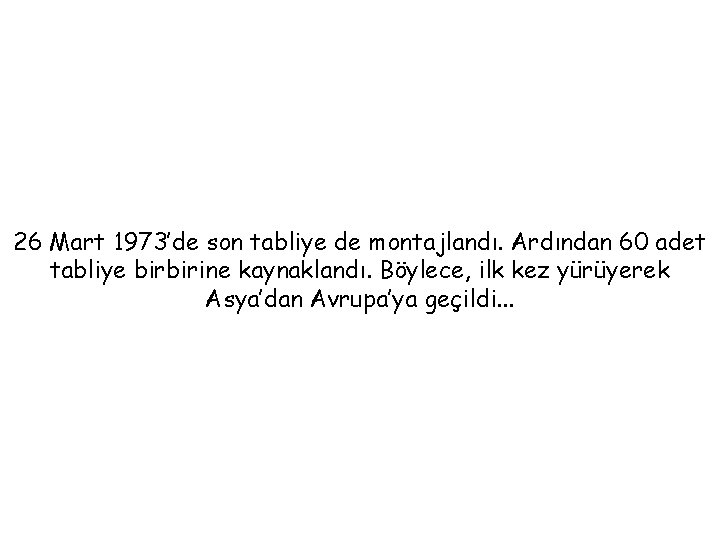

26 Mart 1973’de son tabliye de montajlandı. Ardından 60 adet tabliye birbirine kaynaklandı. Böylece,

26 Mart 1973’de son tabliye de montajlandı. Ardından 60 adet tabliye birbirine kaynaklandı. Böylece, ilk kez yürüyerek Asya’dan Avrupa’ya geçildi. . .

26 Mart 1973: Son Tabliye denizden montaja getirilirken

26 Mart 1973: Son Tabliye denizden montaja getirilirken

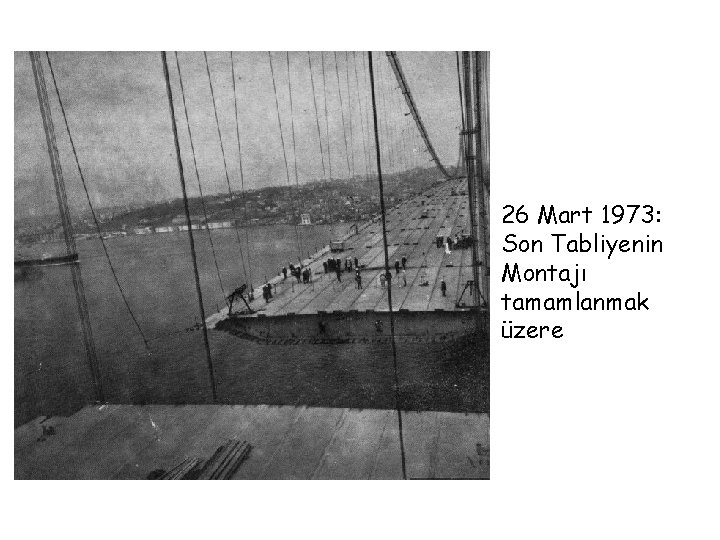

26 Mart 1973: Son Tabliyenin Montajı tamamlanmak üzere

26 Mart 1973: Son Tabliyenin Montajı tamamlanmak üzere

Nisan 1973’de kauçuk alasımlı çift kat asfaltının dökümüne baslandı. 1 Haziran 1973’de asfalt döküm

Nisan 1973’de kauçuk alasımlı çift kat asfaltının dökümüne baslandı. 1 Haziran 1973’de asfalt döküm islemi tamamlandı. Köprü üzerinde kauçuk menseli Asflatlama

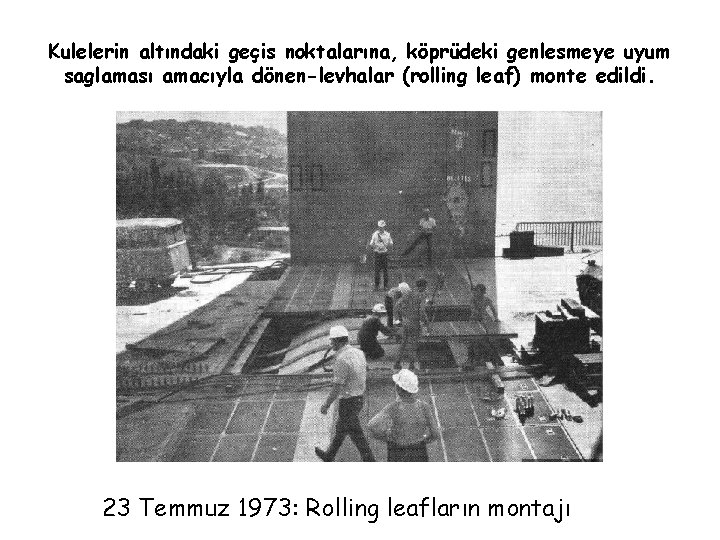

Kulelerin altındaki geçis noktalarına, köprüdeki genlesmeye uyum saglaması amacıyla dönen-levhalar (rolling leaf) monte edildi.

Kulelerin altındaki geçis noktalarına, köprüdeki genlesmeye uyum saglaması amacıyla dönen-levhalar (rolling leaf) monte edildi. 23 Temmuz 1973: Rolling leafların montajı

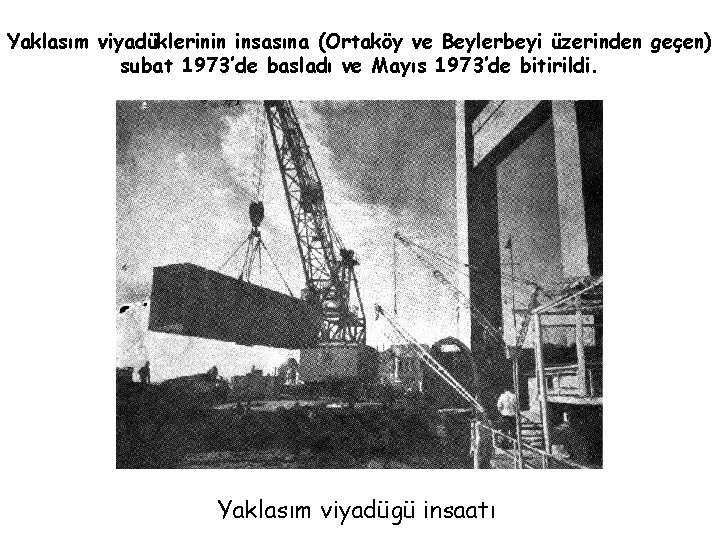

Yaklasım viyadüklerinin insasına (Ortaköy ve Beylerbeyi üzerinden geçen) subat 1973’de basladı ve Mayıs 1973’de

Yaklasım viyadüklerinin insasına (Ortaköy ve Beylerbeyi üzerinden geçen) subat 1973’de basladı ve Mayıs 1973’de bitirildi. Yaklasım viyadügü insaatı

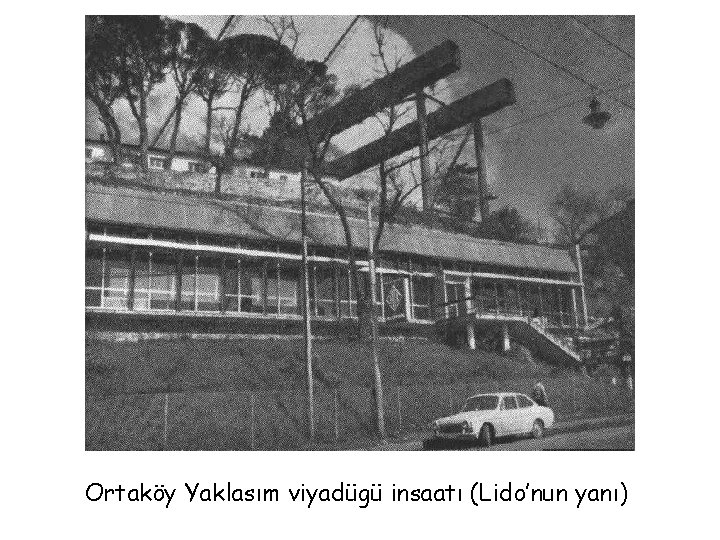

Ortaköy Yaklasım viyadügü insaatı (Lido’nun yanı)

Ortaköy Yaklasım viyadügü insaatı (Lido’nun yanı)

20 Temmuz 1973: Yaklasım viyadügü insası

20 Temmuz 1973: Yaklasım viyadügü insası

8 Haziran 1973’de ilk defa araçla geçis tecrübesi yapıldı. Yaklasım viyadügü insaatı

8 Haziran 1973’de ilk defa araçla geçis tecrübesi yapıldı. Yaklasım viyadügü insaatı

15 Mart 1974’de Çevreyolu’nun önemli geçislerinden olan; Haliç Köprüsü’nün iki yakası birlestirildi ve yaya

15 Mart 1974’de Çevreyolu’nun önemli geçislerinden olan; Haliç Köprüsü’nün iki yakası birlestirildi ve yaya olarak geçildi. 10 Eylül 1974’de de Haliç Köprüsü açıldı.

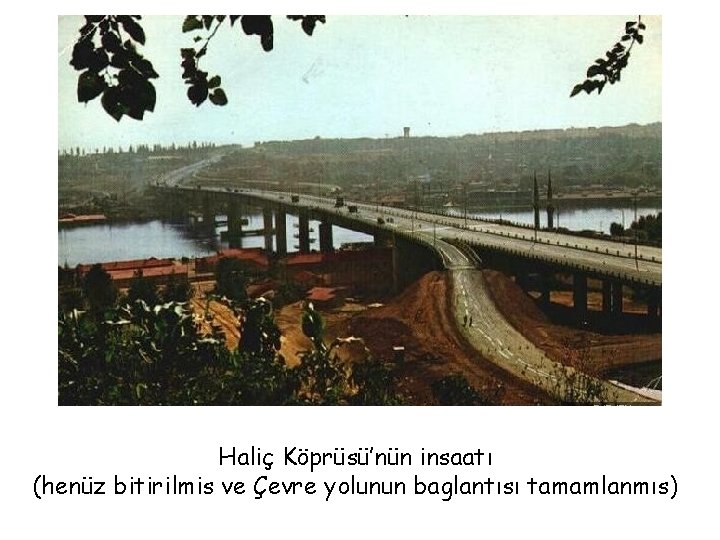

Haliç Köprüsü’nün insaatı (henüz bitirilmis ve Çevre yolunun baglantısı tamamlanmıs)

Haliç Köprüsü’nün insaatı (henüz bitirilmis ve Çevre yolunun baglantısı tamamlanmıs)

insaat bitmek üzere

insaat bitmek üzere

Tüm çalısmalar tamamlandı ve köprü açılısa hazırlandı. . .

Tüm çalısmalar tamamlandı ve köprü açılısa hazırlandı. . .

30 Ekim 1973 -Açılıs Günü HazırlıklarıMobil seref Tribünü Araçları gidiyorlar

30 Ekim 1973 -Açılıs Günü HazırlıklarıMobil seref Tribünü Araçları gidiyorlar

Açılıs töreni. Yeni alınan Büssingler misafirleri getirmisler ve beklemedeler. . .

Açılıs töreni. Yeni alınan Büssingler misafirleri getirmisler ve beklemedeler. . .

. . . Ve Köprü 30 Ekim 1973’de törenle açıldı. . . (Cumhuriyet’in 50.

. . . Ve Köprü 30 Ekim 1973’de törenle açıldı. . . (Cumhuriyet’in 50. Yıldönümü)

Açılıs sabahı

Açılıs sabahı

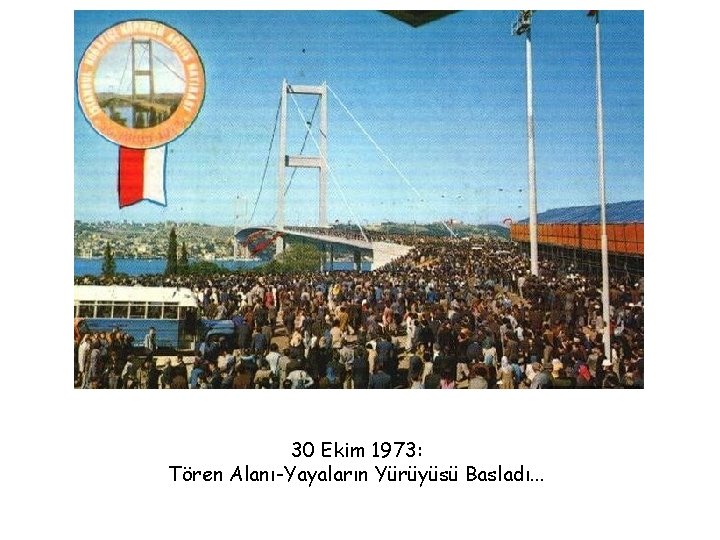

30 Ekim 1973: Tören Alanı-Yayaların Yürüyüsü Basladı. . .

30 Ekim 1973: Tören Alanı-Yayaların Yürüyüsü Basladı. . .

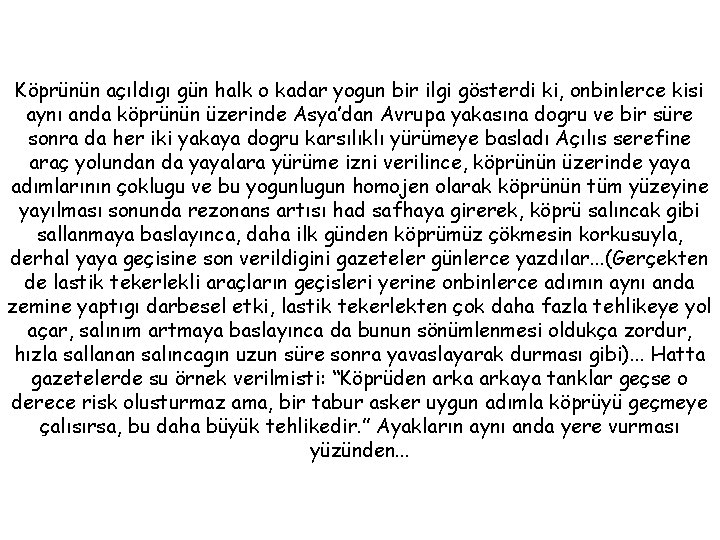

Köprünün açıldıgı gün halk o kadar yogun bir ilgi gösterdi ki, onbinlerce kisi aynı

Köprünün açıldıgı gün halk o kadar yogun bir ilgi gösterdi ki, onbinlerce kisi aynı anda köprünün üzerinde Asya’dan Avrupa yakasına dogru ve bir süre sonra da her iki yakaya dogru karsılıklı yürümeye basladı Açılıs serefine araç yolundan da yayalara yürüme izni verilince, köprünün üzerinde yaya adımlarının çoklugu ve bu yogunlugun homojen olarak köprünün tüm yüzeyine yayılması sonunda rezonans artısı had safhaya girerek, köprü salıncak gibi sallanmaya baslayınca, daha ilk günden köprümüz çökmesin korkusuyla, derhal yaya geçisine son verildigini gazeteler günlerce yazdılar. . . (Gerçekten de lastik tekerlekli araçların geçisleri yerine onbinlerce adımın aynı anda zemine yaptıgı darbesel etki, lastik tekerlekten çok daha fazla tehlikeye yol açar, salınım artmaya baslayınca da bunun sönümlenmesi oldukça zordur, hızla sallanan salıncagın uzun süre sonra yavaslayarak durması gibi). . . Hatta gazetelerde su örnek verilmisti: “Köprüden arkaya tanklar geçse o derece risk olusturmaz ama, bir tabur asker uygun adımla köprüyü geçmeye çalısırsa, bu daha büyük tehlikedir. ” Ayakların aynı anda yere vurması yüzünden. . .

30 Ekim 1973: Yogun Yaya Geçisi

30 Ekim 1973: Yogun Yaya Geçisi

ilk 24 saat içinde; 28. 126 motorlu araç köprüden geçti. Bu rakam; 402 araba

ilk 24 saat içinde; 28. 126 motorlu araç köprüden geçti. Bu rakam; 402 araba vapurunun tasıyacagı araç adedine esitti. Köprü 440 milyon liraya maloldu.

Köprünün açıldıgı hafta

Köprünün açıldıgı hafta

Köprüden yayalara (iki kenardaki yaya yollarından geçmeleri sartıyla) geçis; 2 Mayıs 1974’de verildi (Geçis

Köprüden yayalara (iki kenardaki yaya yollarından geçmeleri sartıyla) geçis; 2 Mayıs 1974’de verildi (Geçis ücreti 1 lira). Köprünün tasıyıcı ayaklarının (daha dogrusu kulelerinin) dördünde de yayaları yukarıya tasıyan dev asansörler mevcuttu ve yayalar bunları kullanarak köprüye çıkarlar, yürüyerek karsıya geçince de, yine buradaki kulelerin asansörlerini kullanarak asagıya inerlerdi. Ancak köprüden asagıya atlayanların sayısının artması yüzünden birkaç yıl sonra yayalara yasak geldi ve bundan böyle köprü, günümüze kadar yaya özürlü olarak hizmetine devam etti.

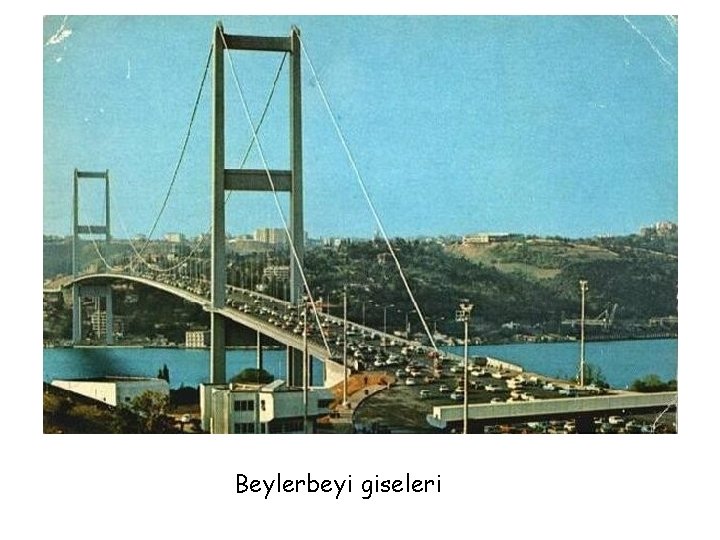

Beylerbeyi giseleri

Beylerbeyi giseleri

Açılısın ertesi günü (31 Ekim 1973 tarihli) yayınlanan Günaydın Gazetesi’nin ilk sayfası, tamamen köprünün

Açılısın ertesi günü (31 Ekim 1973 tarihli) yayınlanan Günaydın Gazetesi’nin ilk sayfası, tamamen köprünün açılına ayrılmıs. .

Hazırlayan; Ahmet Yılmaz yilmaza@tmsf. org. tr Resimler; wow. turkey. com adresinden alınmıs ve Resimlerin

Hazırlayan; Ahmet Yılmaz [email protected] org. tr Resimler; wow. turkey. com adresinden alınmıs ve Resimlerin bir kısmında: 1973 baskılı “istanbul bogaziçi köprüsü” adlı kaynaktan yararlanılmıstır.
