Boban Vuković 45 HDLC (High-Level Data Link Control)

• HDLC (eng. High-Level Data Link Control) predstavlja grupu protokola ili pravila za prenos podataka između čvorova u mreži. Definisan je od strane međunarodne organizacije za standardizaciju (eng. ISO-International Organization for Standardization); • On pripada drugom sloju OSI modela, tj. sloju veze i kontroliše prenos podataka između centralnog računara i sekundarnih stanica.

• Podaci su organizovani u ramove (eng. frames) i šalju se kroz mrežu do lokacije koja potvrđuje njihovo uspešno prispeće. Centralni računar kontinualno vrši proveru stanica u određenim vremenskim intervalima kako bi otkrio ima li zahteva za komunikaciju; • U HDLC-u su definisane tri vrste stanica, dve konfiguracije veza i tri načina prenosa podataka.

Stanice: n n n Primarna stanica: Odgovorna je za upravljanje protokom podataka, održava po jednu logičku vezu za svaku sekundarnu stanicu kojom upravlja; Ramovi = Naredbe; Sekundarna stanica: Pod kontrolom je primarne stanice; Ramovi = Odgovori; Kombinovana stanica: Karakteristike i primarne i sekundarne stanice, okviri mogu biti naredbe ili odgovori. *Razlika izmedju primarne i sekundarne stanice je u tome sto primarna upravlja vezom tj. generiše naredbe, a sekundarna stanica je pasivna i generiše samo odgovore na poslate naredbe.

Konfiguracija veze: n “Uravnotežena" (eng. Balanced configuration): Dve kombinovane stanice; Podržava potpuni dupleks i polu-dupleks prenos; n “Neuravnotežena" (eng. Unbalanced configuration): Postoji primarna stanica i nekoliko sekundarnih stanica; Takođe podržava potpuni dupleks i poludupleks prenos;

Načini prenosa podataka: n n n NRM (eng. Normal response mode): Normalni način odgovora koji se koristi za "neuravnotežene" konfiguracije: Primarna stanica može inicirati prenos podataka prema sekundarnoj; sekundarna može slati podatke samo kao odgovor na naredbu primarne; ABM (eng. Asynchronous balanced mode): Asinhroni način odgovora koji se koristi kod "uravnotežene" konfiguracije: I jedna i druga kombinovana stanica mogu inicirati prenos podataka (ne treba im dozvola druge stanice); ARM (eng. Asynchronous response mode): Asinhroni način odgovora koji se koristi kod "neuravnotežene" konfiguracije: Sekundarna stanica može inicirati prenos bez dozvole primarne stanice, ali je primarna i dalje odgovorna za upravljanje vezom – ova metoda se retko koristi.

Struktura HDLC rama Sastoji se od šest segmenata: Naziv polja Flag Adress Control Data Veličina 8 bita 8 ili 16 bita FCS Flag 16 ili 32 bita Varijabilno, ne koristi se često 8 bita

• Flag (zastavica) služi za označavanje početka i kraja rama i tačno je definisana 8 -bitnim binarnim kodom 01111110; • Ukoliko se između zastavica pojavi informacija sa pet uzastopnih ‘ 1’, sistem ubacuje ‘ 0’ u cilju očuvanja funkcije zastavice. Ova tehnologija je poznata kao “Bit stuffing”.

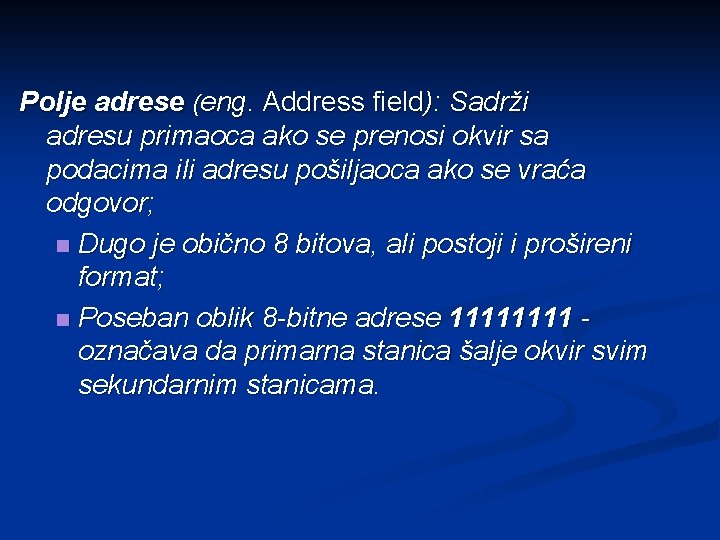

Polje adrese (eng. Address field): Sadrži adresu primaoca ako se prenosi okvir sa podacima ili adresu pošiljaoca ako se vraća odgovor; n Dugo je obično 8 bitova, ali postoji i prošireni format; n Poseban oblik 8 -bitne adrese 1111 označava da primarna stanica šalje okvir svim sekundarnim stanicama.

Vrste ramova u kontrolnom (eng. Control) segmentu: • Informacioni ram (eng. I-frame): Prenosi korisničke informacije, pored toga može sadržati i kontrolu grešaka i protoka (*piggybacking); • Nadzorni ram (eng. S-frame): Koristi se da potvrdi prijem rama, ukoliko je potrebno šalje zahtev za ponovan prenos ili traži obustavu prenosa kada se “piggybacking” ne koristi; • Nenumerisani ram (eng. U-frame): Sadrži podatke potrebne za upravljanje vezom. *Piggybacking je tehnika kod koje se vrši slanje potvrdne informacije predajnoj strani o primljenom ramu, zajedno sa korisničkom informacijom.

Struktura kontrolnog rama n n n Prvih jedan ili dva bita služe za određivanje tipa okvira, a ostatak je organizovan u potpolja; P/F (eng. The poll/final bit): P bit se postavlja na ‘ 1’ da se podstakne slanje odgovora npr. od sekundarne stanice ("proziva" se sekundarna stanica), F bit se postavlja na ‘ 1’ da označi okvir s odgovorom koji se šalje kao odgovor na neku naredbu primarne stanice; N(S), N(R) - redni brojevi okvira pri slanju (eng. Send), i prispevanju podataka (eng. Receive);

n Kontrolna polja S-okvira i I-okvira mogu biti proširena na 16 bitova:

• Polje podataka (eng. Data field) je polje koje sadrži informaciju koju je zatražila neka radna stanica ili koju je centralni računar poslao; • Ovo polje je prisutno samo kod I-okvira i nekih Uokvira • Sadrži bilo kakve informacije, proizvoljne dužine do nekog zadatog sistemskog maksimuma; • FCS (eng. Frame check sequence) polje predstavlja kod za otkrivanje grešaka koji se kalkuliše od preostalih bit-a u ramu, ne računajući “zastavice”.
