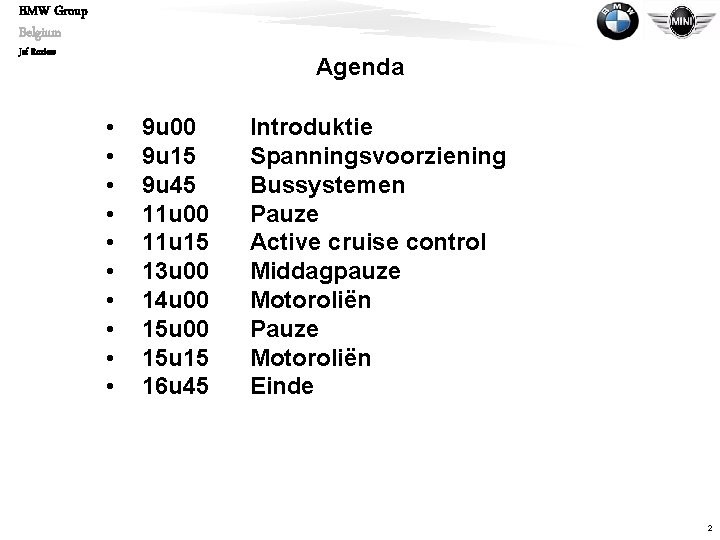

BMW Group Belgium Jef Roziers Agenda • • • 9 u 00 9 u 15 9 u 45 11 u 00 11 u 15 13 u 00 14 u 00 15 u 15 16 u 45 Introduktie Spanningsvoorziening Bussystemen Pauze Active cruise control Middagpauze Motoroliën Pauze Motoroliën Einde 2
BMW Group Q 076463: Belgium Jef Roziers Spanningsvoorziening 3
BMW Group Belgium Jef Roziers 150 A watergekoelde alternator 4

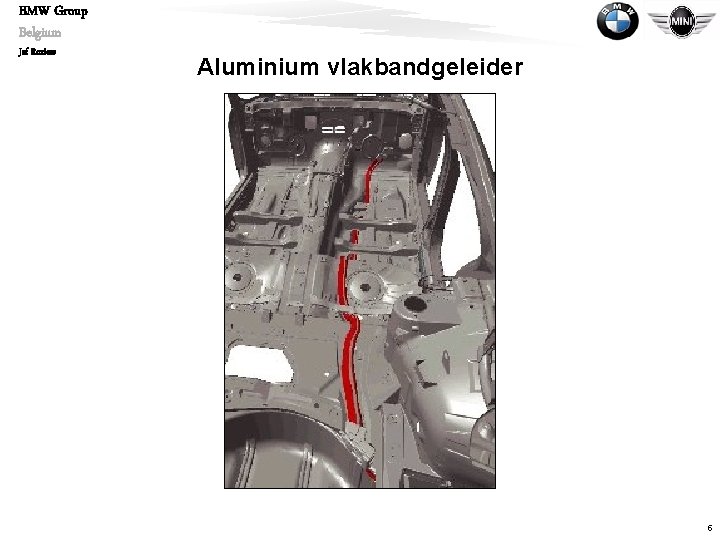

BMW Group Belgium Jef Roziers Aluminium vlakbandgeleider 5
BMW Group Belgium Jef Roziers Schema Power Moduul 6
BMW Group Belgium Jef Roziers Functies van Powermoduul - optimaal laden - verlagen van piekbelastingen - uitschakelen van standverbruikers - ruststroomcontrole - distributiemode - automatische boordnetloskoppeling - verbruikeruitschakeling - elektronische zekeringen - centrale accuspanningcontrole - achterruitverwarming - interieurverlichting/bodemverlichting - bediening kofferdeksel en tankdopklep - informatiegeheugen - Check Control-meldingen - diagnose 7

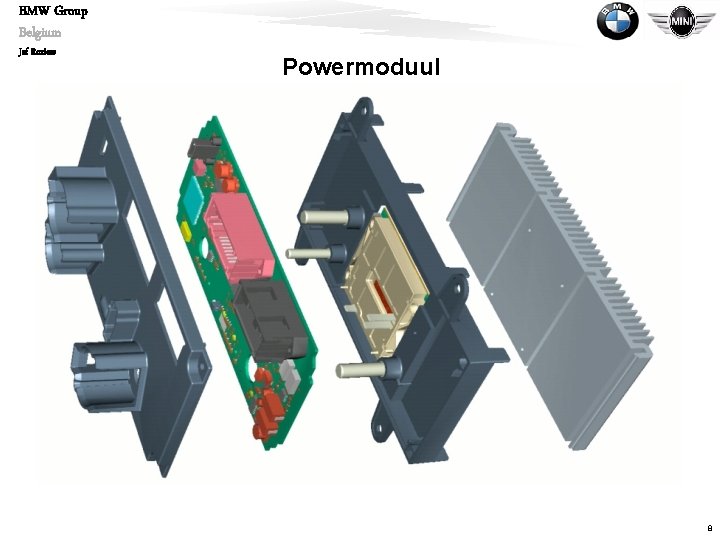

BMW Group Belgium Jef Roziers Powermoduul 8
BMW Group Belgium Jef Roziers Inbouwplaats Power Modul 9
BMW Group Belgium Jef Roziers Hogestroombussen 10

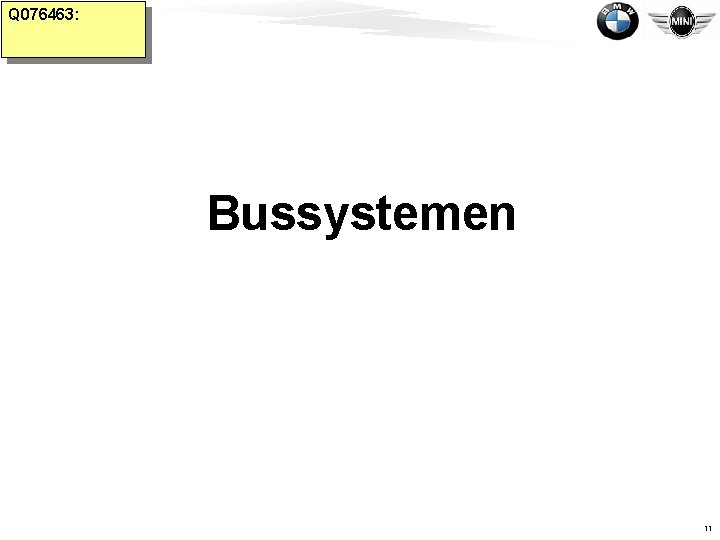

BMW Group Q 076463: Belgium Jef Roziers Bussystemen 11
BMW Group Belgium Jef Roziers Toekomst Aantal draden/ verbindingen Aantal signalen op de databussen E 3 E 23 E 32 E 31 E 38 E 65 Het ontwikkelen van een systeem voor het beheersen van de toenemende komplexiteit van het boordnet. 12
BMW Group Belgium Jef Roziers 2 koperdraden Glasvezelkabel Aandr ijving an ophan ging heid Veilig Inform a Comm tie en unicat ie Karro sserie overzicht 2 koperdraden + wekleiding 13
BMW Group Belgium Jef Roziers Overzicht K-CAN MOST byteflight PT-CAN Karrosserie Informatie en communicatie Veiligheid Aandrijving en onderstel • EMV verdraagzaam • Snellere dataoverdracht • Bedrijfzekerder • Ononderbroken digitaal signaal (Audio, Video) • Signaaloverdracht in 1 richting • Ringnetwerk • 22, 5 MBit/s • Systeem ISIS • Bedrijfzekerder dan MOST • De secties werken apart • 0, 1 MBit/s Lineaire struktuur Ring struktuur 2 koperdraden Glasvezelkabel • 10 MBit/s Ster struktuur Glasvezelkabel • snelste CAN in de E 65/E 66 • aparte Wake Up leiding • 0, 5 MBit/s Lineaire struktuur 2 koperdrade + wekleiding 14
BMW Group Belgium Jef Roziers Sub-Bussysteem 15
BMW Group Belgium Jef Roziers Sub-Bussysteem 16
BMW Group Belgium Jef Roziers Sub-Bussysteem 17
BMW Group Belgium Jef Roziers Gateway 18

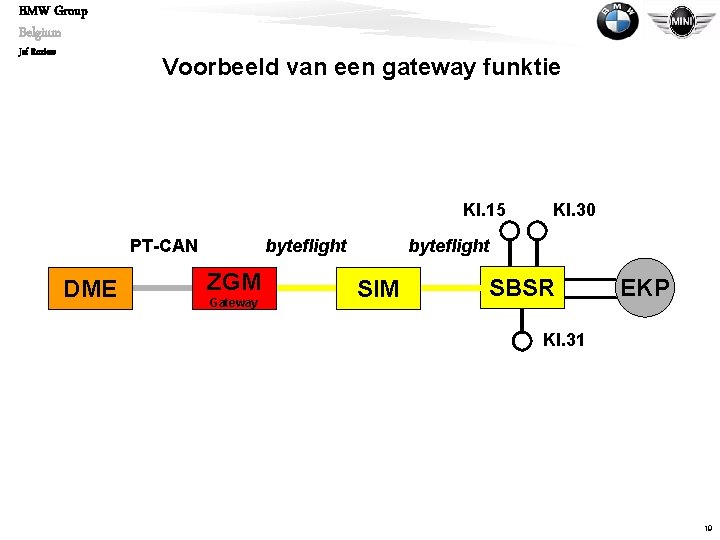

BMW Group Belgium Jef Roziers Voorbeeld van een gateway funktie Kl. 15 PT-CAN DME byteflight ZGM Gateway Kl. 30 byteflight SIM SBSR EKP Kl. 31 19

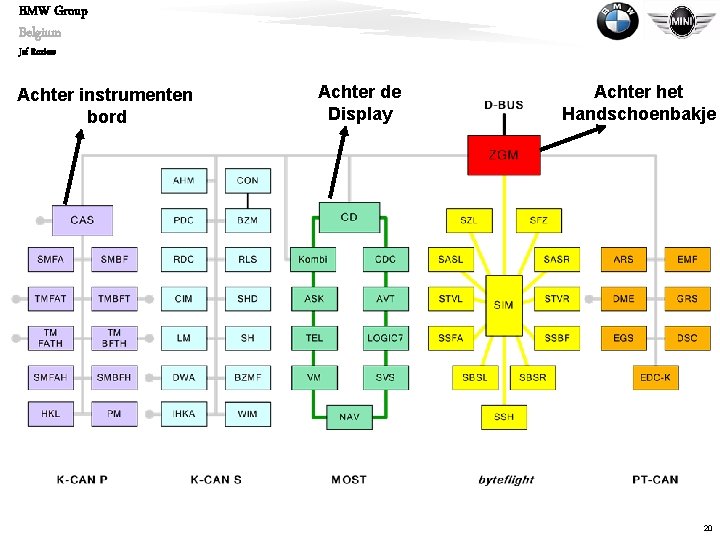

BMW Group Belgium Jef Roziers Achter instrumenten bord Achter de Display Achter het Handschoenbakje 20
BMW Group Belgium Jef Roziers CAN-Bus 21
BMW Group Belgium Jef Roziers K-CAN Systeem 22

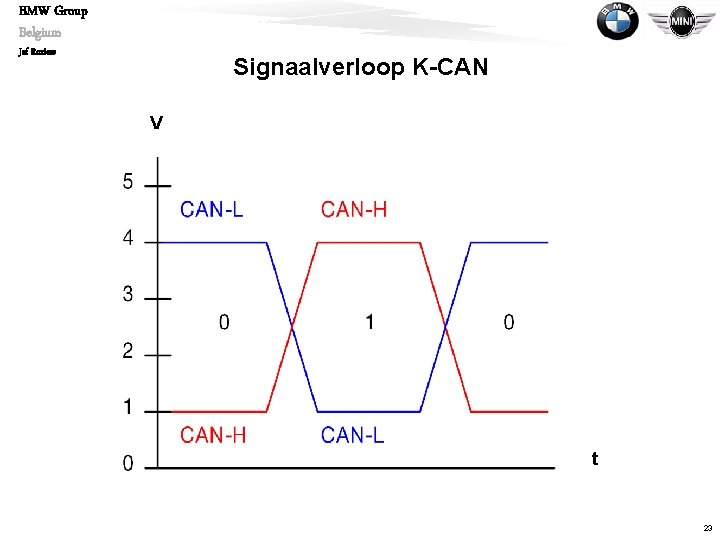

BMW Group Belgium Jef Roziers Signaalverloop K-CAN V t 23
BMW Group Belgium Jef Roziers Wake Up K-CAN 24

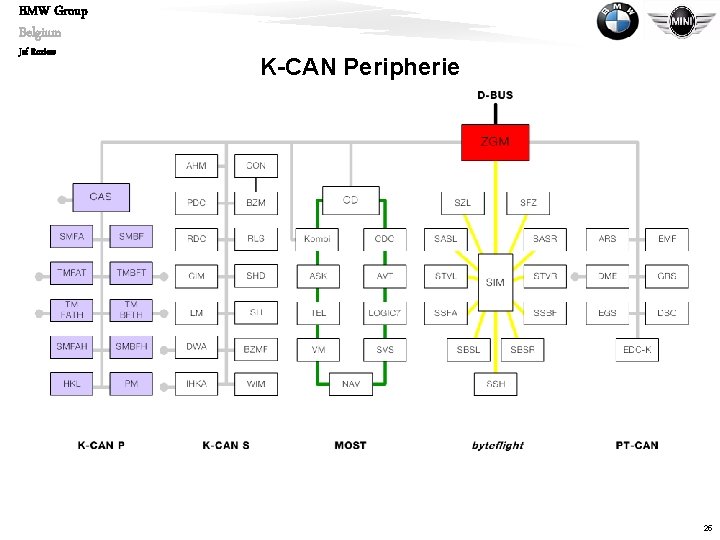

BMW Group Belgium Jef Roziers K-CAN Peripherie 25
BMW Group Belgium Jef Roziers PT-CAN 26
BMW Group Belgium Jef Roziers Signaalverloop PT-CAN 27
BMW Group Belgium Jef Roziers Afsluitweerstand PT-CAN 28
BMW Group Belgium Jef Roziers Glasvezelkabel 1 Isolatiemateriaal 2 Bekleding/Clading 3 Kern 29

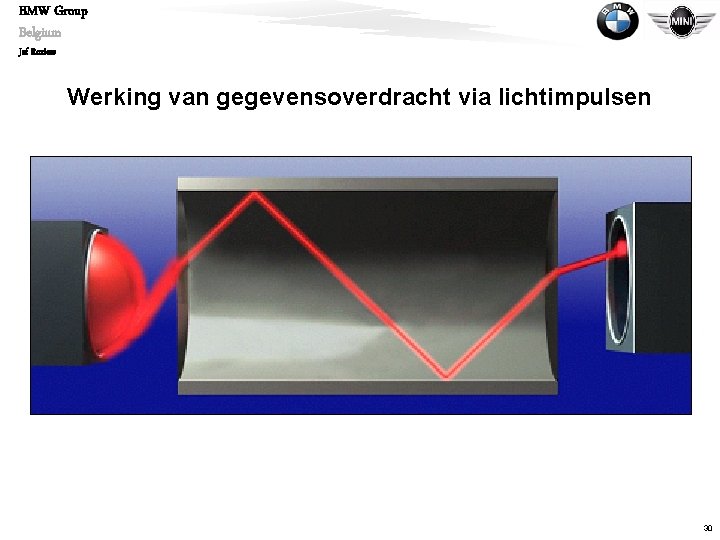

BMW Group Belgium Jef Roziers Werking van gegevensoverdracht via lichtimpulsen 30
BMW Group Belgium Jef Roziers Demping van de lichtpulsen. 31
BMW Group Belgium Jef Roziers Buighoek Knikken 32
BMW Group Belgium Jef Roziers Drukplaats Schuurplaats 33
BMW Group Belgium Jef Roziers Te ver rekken van de LWL 34
BMW Group Belgium Jef Roziers Bevuild of bekrast uiteinde van de LWL 35

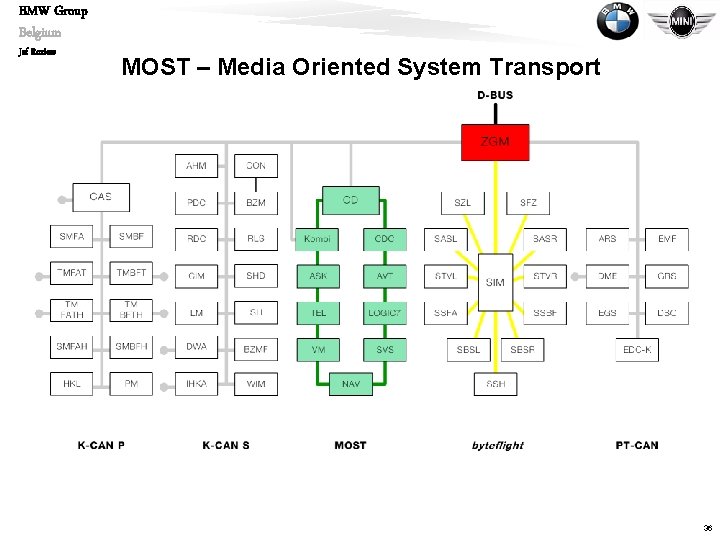

BMW Group Belgium Jef Roziers MOST – Media Oriented System Transport 36
BMW Group Belgium Jef Roziers MOST – bus 37
BMW Group Belgium Jef Roziers MOST Ring struktuur Afzonderlijke zender en ontvanger Gegevensoverdracht steeds in één richting Grote hoeveelheid gegevens Audio- en Video-gegevens Gegevenssnelheid: 22, 5 Mbit/s 38
BMW Group Belgium Jef Roziers byteflight ISIS – Intelligent Veiligheids Integratie Systeem 39
BMW Group Belgium Jef Roziers byteflight Ster struktuur Zender en ontvanger zijn geïntegreerd in de stekker Satellieten werken apart Gegevenssnelheid: 10 Mbit/s 40

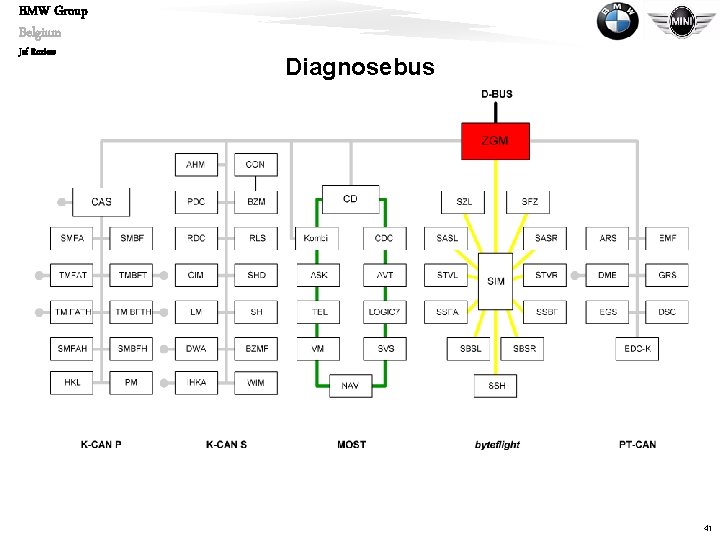

BMW Group Belgium Jef Roziers Diagnosebus 41
BMW Group Belgium Jef Roziers Diagnose. Bus 42
BMW Group Q 076463: Belgium Jef Roziers Hartelijk dank voor uw aandacht 43
