BME. -KJK. MTK. 2015 Negyedik előadás Szintkülönbség áthidaló szerkezetek, építmények létesítési előírásai I. FÉLÉV 2015.

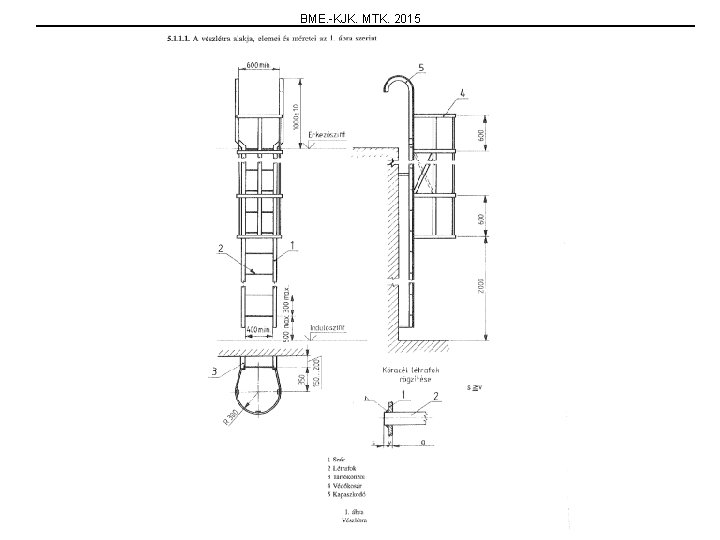

BME. -KJK. MTK. 2015 Szintkülönbség áthidaló szerkezetek a korábban tárgyalt Étv. és OTÉK szerint OTÉK 63. §. Általános követelmények • Biztonságos gyalogos közlekedés • Épület kiürítési szempontok • Csúszásmentesség, szintkülönbség áthidalók felületén. • Kiürítési útvonalon akadálymentes (lejtő, felvonó, emelőlap stb. ) feltételt is biztosítani kell. Használat szerint –Időszakos használatú • hágcsó (MSZ 15670: 1989) • rögzített létra – Állandó • lépcső • lejtő
BME. -KJK. MTK. 2015
BME. -KJK. MTK. 2015 Lépcsők 64. §. Általános előírások – Egy lépcsőkaron belül csak azonos fokkiosztás lehet, – Egy lépcsőkar maximum 20 fellépést tartalmazhat, – Olaszlépcső szabadban létesíthető, pihenő közbeiktatása nem szükséges mivel a belépő az nx 60 -64 mérettel kiegészül, – Akadálymentesített új épületek esetében egyenes vonalú, azonos belépő szélességű fokokat tartalmazó lépcső alkalmazható, a lépcsőkar legfeljebb 1, 8 m szintkülönbséget hidalhat át, – Lépcsőkar feletti szabad belmagasság 2, 2 m (időszakos használatú és indokolt esetben 2, 0 m lehet).
BME. -KJK. MTK. 2015 Járóvonal
BME. -KJK. MTK. 2015

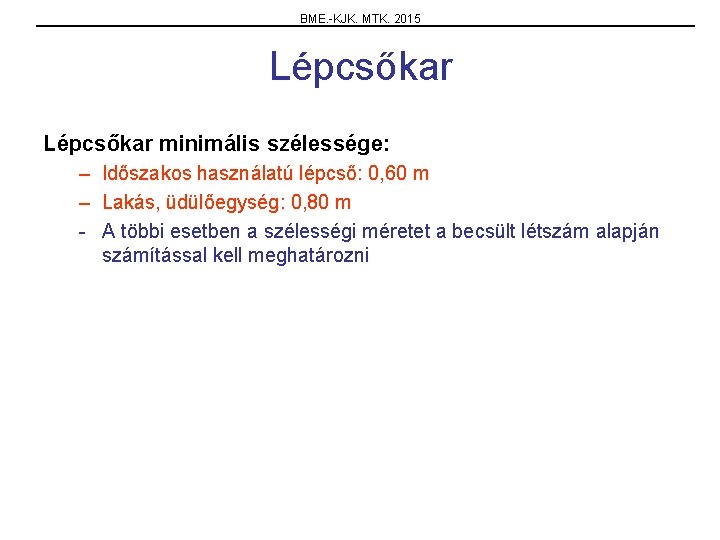

BME. -KJK. MTK. 2015 Lépcsőkar minimális szélessége: – Időszakos használatú lépcső: 0, 60 m – Lakás, üdülőegység: 0, 80 m - A többi esetben a szélességi méretet a becsült létszám alapján számítással kell meghatározni

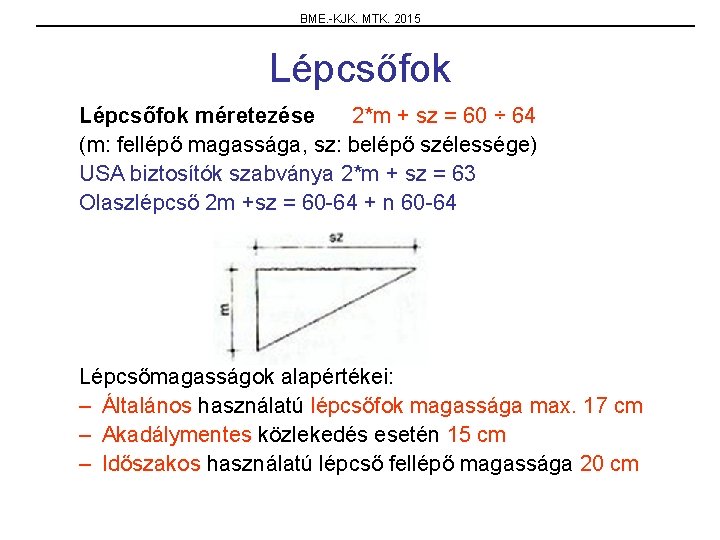

BME. -KJK. MTK. 2015 Lépcsőfok méretezése 2*m + sz = 60 ÷ 64 (m: fellépő magassága, sz: belépő szélessége) USA biztosítók szabványa 2*m + sz = 63 Olaszlépcső 2 m +sz = 60 -64 + n 60 -64 Lépcsőmagasságok alapértékei: – Általános használatú lépcsőfok magassága max. 17 cm – Akadálymentes közlekedés esetén 15 cm – Időszakos használatú lépcső fellépő magassága 20 cm
BME. -KJK. MTK. 2015
BME. -KJK. MTK. 2015
BME. -KJK. MTK. 2015

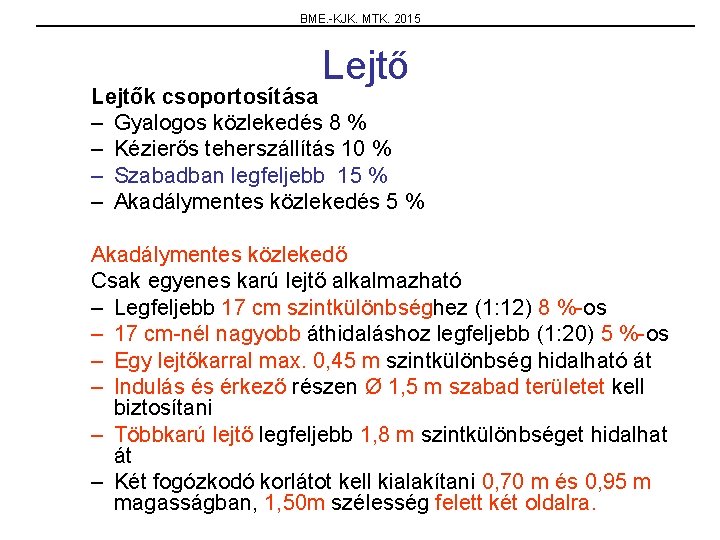

BME. -KJK. MTK. 2015 Lejtők csoportosítása – Gyalogos közlekedés 8 % – Kézierős teherszállítás 10 % – Szabadban legfeljebb 15 % – Akadálymentes közlekedés 5 % Akadálymentes közlekedő Csak egyenes karú lejtő alkalmazható – Legfeljebb 17 cm szintkülönbséghez (1: 12) 8 %-os – 17 cm-nél nagyobb áthidaláshoz legfeljebb (1: 20) 5 %-os – Egy lejtőkarral max. 0, 45 m szintkülönbség hidalható át – Indulás és érkező részen Ø 1, 5 m szabad területet kell biztosítani – Többkarú lejtő legfeljebb 1, 8 m szintkülönbséget hidalhat át – Két fogózkodó korlátot kell kialakítani 0, 70 m és 0, 95 m magasságban, 1, 50 m szélesség felett két oldalra.

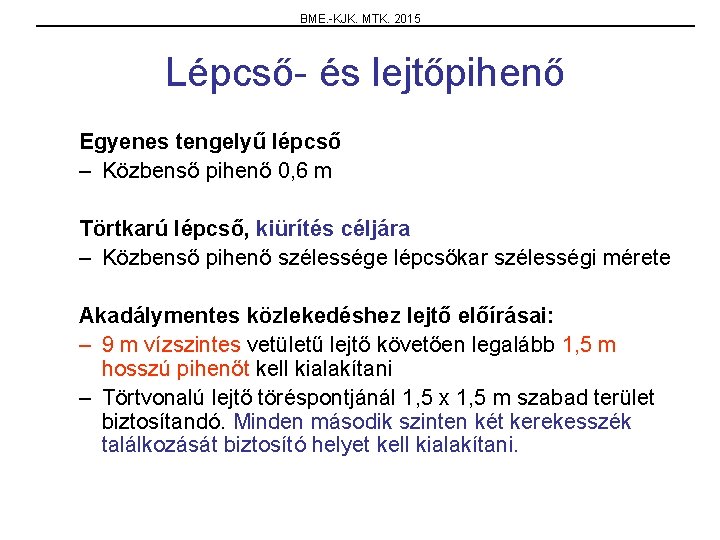

BME. -KJK. MTK. 2015 Lépcső- és lejtőpihenő Egyenes tengelyű lépcső – Közbenső pihenő 0, 6 m Törtkarú lépcső, kiürítés céljára – Közbenső pihenő szélessége lépcsőkar szélességi mérete Akadálymentes közlekedéshez lejtő előírásai: – 9 m vízszintes vetületű lejtő követően legalább 1, 5 m hosszú pihenőt kell kialakítani – Törtvonalú lejtő töréspontjánál 1, 5 x 1, 5 m szabad terület biztosítandó. Minden második szinten két kerekesszék találkozását biztosító helyet kell kialakítani.

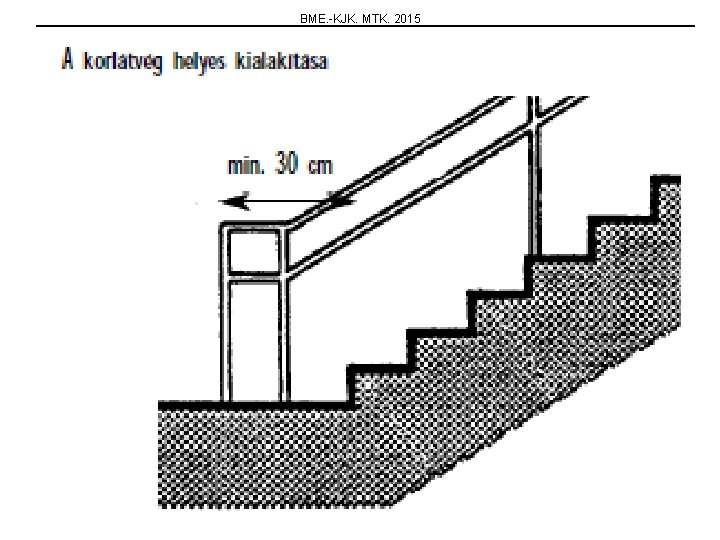

BME. -KJK. MTK. 2015 Korlát, mellvédfal Célja: a lábkicsúszás és leesés megakadályozása • Gyalogos közlekedés céljára 1, 0 m-nél hosszabb vízszintes vetületű lépcsőt, rámpát, lejtőt fogódzkodóval kell kialakítani. • Ha a járófelület a csatlakozó terepszint felett, – 0, 17 m-rel magasabban van, lecsúszáselleni védőperem kiegészítéssel kell ellátni; – 0, 95 m-rel magasabban van, lecsúszást gátló korlátozással vagy mellvédfallal kell kialakítani. • Tömegtartózkodás szolgáló épületeknél a 2 m-nél szélesebb lépcsőkar mindkét oldalán kapaszkodóvak kell ellátni
BME. -KJK. MTK. 2015
BME. -KJK. MTK. 2015 Korlát, mellvédfal 4, 5 -5 cm Kapaszkodó – Lehetőleg körszelvény – Színe kontrasztos 4, 5 cm Korlát, mellvád kialakítása – A korlátnak vagy mellvédnek a járószinttől legalább 0, 95 m magasnak kell lennie Jelenlegi szabályozás nem határoz meg számszerű értéket, csak követelményt! – Előírt vízszintes teher elviselésére alkalmas legyen – A korlát nyílásain 120 mm-nél nagyobb tárgy ne férjen át. – Ne tartalmazzon felmászást elősegítő elemeket. – Üvegezést tartalmazó korlátot biztonsági üveggel kell ellátni – Közintézmények kijáratánál a járda és az útest elválasztására
BME. -KJK. MTK. 2015 Helyiségek mérete és kialakítása Rendeltetésnek megfelelő kialakítás (Ipari üzem esetén a technológiai követelmények) Alaprajz méreti megkötések • Helyiség: legkisebb alaprajzi mérete legalább 0, 8 m, szabad mélysége 1, 10 m- nél kisebb nem lehet. • Huzamos emberi tartózkodásra szolgáló helyiség szabad mérete 2, 0 m (6 m 2) Belmagasság kialakítására vonatkozó előírások OTÉK, valamint a technológia határozza meg • 3, 00 m átl. belmagasság – nevelési, oktatási intézmények, – 200 m 2 -t meghaladó huzamos emberi tartózkodásra szolgáló helyiségek. – Eü. intézmények fekvőbeteg ellátó helységek
BME. -KJK. MTK. 2015 Helyiségek mérete és kialakítása • 2, 50 m átl. belmagasság – huzamos emberi tartózkodásra szolgáló helyiség pl. nappali • 2, 20 m átl. belmagasság – lakáson belüli többi lakóhelyiség – nem huzamos emberi tartózkodásra szánt helyiségek • 2, 20 m szabad belmagasság – Közlekedők, kiürítési útvonalak • 1, 90 m szabad belmagasság – tárolók • 2, 75 m átlagos belmagasság 200 m 2 meghaladó irodai munkahelyeken Búvóterek legkisebb szabad keresztmetszeti legkisebb mérete – búvóterek 0, 8 m – búvónyílás 0, 55 m
BME. -KJK. MTK. 2015 A helyiségben, elsődlegesen munkahelyen tartózkodás során: Egy személyre jutó légköbméter • 15 m 3/fő (szobákban, korházakban, irodában) • 2, 0 m 3/fő gépi szellőztetés mellett (tolmácsfülkében)
BME. -KJK. MTK. 2015 Tisztálkodó és illemhelyek Építményeket, szabadtéri tartózkodásra szolgáló területeket illem - és tisztálkodó helyekkel kell megvalósítani. Illemhely mérete 0, 9 x 1, 20 m befelé nyíló ajtó esetén 0, 9 x 1, 60 m A huzamos emberi tartózkodásra szolgáló helyiségekhez, illemhelyeket a tervezett, vagy becsült összlétszám alapján kell megállapítani
BME. -KJK. MTK. 2015 Tisztálkodó és illemhelyek 0 - 200 fő létszámhoz • 10 fő részére 1 közös illemhely, • 10 fő felett külön illemhely minden megkezdett, – 15 fő női létszám részére 1 db WC fülke; – 40 fő férfi létszám részére 1 db WC fülke +1 db vizelde vagy 2 db WC fülke. 200 -1000 fő létszámhoz minden megkezdett – 30 fő női létszám részére 1 db WC fülke; – 80 fő férfi létszám részére 1 db WC fülke +1 db vizelde vagy 2 db WC fülke. • Miden megkezdett 3 berendezési tárgy (WC, piszuár) után 1 db kézmosót kell kialakítani
BME. -KJK. MTK. 2015 Tisztálkodó és illemhelyek • Óvodákban minden megkezdett 8 fő részére egy gyermek WC és kézmosó kell létesíteni • Középületben (akadálymentesített épületben) legalább egy szintkülönbséggel egy akadálymentesített WC létesítése szükséges • Könnyen tisztítható, fertőtleníthető és szellőztethető legyen • WC, vizeldével felszerelt helyiség közvetlenül nem nyílhat élelmiszer fogyasztására, feldolgozására szolgáló helyiségbe
BME. -KJK. MTK. 2015 Szellőzők Az épületek légcseréjére szolgáló szerkezetek, a friss levegő bejuttatására illetve az elhasznált, szennyezett levegő kivezetésére. Természetes szellőzők: – szabadba nyíló ablakok, ajtók Gravitációs szellőzők – Szellőző rácsok, – Szellőzőkürtők, szellőző csatorna – légaknák – légudvar
BME. -KJK. MTK. 2015 Légakna • Középmagas és magas épületeknél nem alkalmazható • Min. alapterülete 0, 96 m 2, legkisebb alaprajzi mérete 0, 8 m, alaprajzi méreteinek aránya 1: 1, 5 • Akna induló szintjén 0, 25 m 2 keresztmetszetű frisslevegő becsatlakozásról gondoskodni kell • Tisztítási lehetőség • Csapadékvíz elvezetés • Aknába nem szellőztethető – Huzamosabb tartózkodásra szolgáló helyiség – Bűzös, gőzös üzemű helyiség – Klíma, kémény nem vezethető

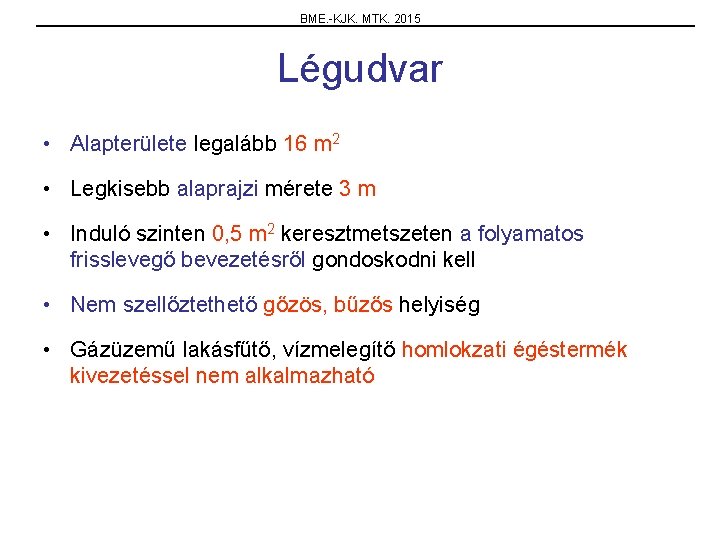

BME. -KJK. MTK. 2015 Légudvar • Alapterülete legalább 16 m 2 • Legkisebb alaprajzi mérete 3 m • Induló szinten 0, 5 m 2 keresztmetszeten a folyamatos frisslevegő bevezetésről gondoskodni kell • Nem szellőztethető gőzös, bűzős helyiség • Gázüzemű lakásfűtő, vízmelegítő homlokzati égéstermék kivezetéssel nem alkalmazható
BME. -KJK. MTK. 2015 Gravitációs szellőző kürtő • Kéményhez hasonló • A helyiség használt levegőjének a tető fölé történő kiszellőztetésére • Függőlegesen kell vezetni, legfeljebb 2 m vízszintes elhúzása lehet • A szellőző kürtő a kéménytől legalább 0, 25 m vastag tömör téglafallal kell elválasztani • Egy szellőző kürtőbe csak azonos légszennyezettségű helyiség köthető • Max 20 m 3 légtérfogatú helyiség szellőztethető
BME. -KJK. MTK. 20145 Gravitációs szellőző kürtő A helyiség légtérfogata legfeljebb Kürtő szerkezete 10 m 3 20 m 3 113 cm 2 (Ø>120) 314 cm 2 (Ø >200) sima belső felületű négyszög keresztmetszetű 144 cm 2 324 cm 2 falazott szerkezetű 196 cm 2 400 cm 2 sima belső felületű kör keresztmetszetű
BME. -KJK. MTK. 2015 Természetes megvilágítás Helyiségek rendeltetés szerinti használathoz • elegendő fény biztosítása • közvetlen természetes megvilágítás • bevilágító felületek aránya – 1: 6 nevelő, oktató intézmény – 1: 8 egyéb huzamos tartózkodásra szolgáló helyiség (kiegészítő megvilágítás esetén 1: 10 -re csökkenthető) – 1: 10 tetővilágítás alkalmazása esetén • közvetett természetes megvilágítás nem létesíthető a(z) – közös használatú helyiség és önálló rendeltetési egységei között – önálló rendeltetési egységek között
BME. -KJK. MTK. 2015 Benapozás Lakás legalább egy lakószobája benapozott legyen (Kivéve, ha a kialakul beépítés nem teszi lehetővé) Benapozott, ha a benapozás: február 15–én legalább 60 perc A zavaró DNY-Ny-i napfény besugárzástól védekezni kell – árnyékoló – növényzet stb. Új épületek tervezése és megvalósítása során a túlzott nyári felmelegedés elleni védelemről gondoskodni kell!
BME. -KJK. MTK. 2015 Nyílások, üvegfalak, vészkijáratok Követelmények • Külső hatásnak ellenálló legyen (tűz, hő, zaj, biztonság) • A padlószintről könnyen kezelhető, és 2/3 nyitható legyen • Ablakok, tömegtartózkodásra szolgáló építmény ajtószárnyai nyitott állapotban rögzíthető legyen • Minimális falnyílás, ajtóméret – Közlekedés céljára legalább 0, 6/1, 95 m – Kiürítés céljára Tömegtartózkodású építményben az új OTSZ alapján – Akadálymentes falnyílás 0, 90/1, 95 m
BME. -KJK. MTK. 2015 – Akadálymentesség esetén az ajtó nyíló oldalán 55 cm a másik oldalán 30 cm szabad sáv biztosítandó, pánt felöli oldalon a burkolattól 10 cm távolság – Akadálymentes használathoz, mellvéd tervezése során kiesés elleni védelmet biztosítani kell. Alacsony mellvédfal esetén a védelmi magasságig ( 0, 95 m ) kiegészítő elemet kell elhelyezni. – Kiürítési útvonalra nyíló ajtókat, vészkijáratokat a tűzvédelmi előírások szerint kell kialakítani. – 18 év alatti oktatás nevelési intézményben -forgó, billenő ablak mélyen üvegezett ajtó és üvegfal nem alkalmazható – az üvegfelületeket jól látható módon 1, 00 -1, 50 m magasságban jelölni kell
