BME. -KJK. MTK. 2015 3. ELŐADÁS ▼ Zsaluzatok tervezésére, építésére és bontására vonatkozó előírások, beton és vasbeton munkák, előregyártott elemek készítése és összerelése, bontási munkák elsődleges munkavédelmi előírásai 2015
BME. -KJK. MTK. 2015 Zsaluzási munkák • Zsaluzatokat tervezni kell az állékonyságuk biztosítása érdekében • Zsaluzatok tervezése: Az egyedi szerkezetű zsaluzatokat és alátámasztásokat minden esetben tervezni és méretezni kell a várható igénybevételre. Zsaluzati rendszerek használata esetén(pl DOKA, PERRI, stb. ) a rendszergazda méretezési, felhasználási programot ad, amellyel közvetlenül készíthető el a szükséges dokumentáció.
BME. -KJK. MTK. 2015 Zsaluzatok építése • Teherviselésre alkalmas talajra, vagy szerkezetre lehet felépíteni. • A dúcokat lehetőleg fémből kell készíteni. • A táblás és nagy méretű zsaluelemeket a gyártói utasítás szerint szabad használni • Nagy méretű zsaluelemeket az előírások betartásával szabad tárolni.

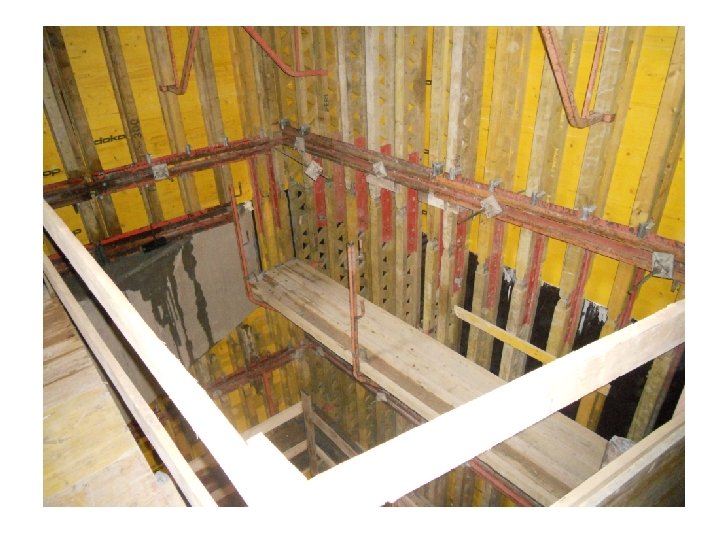

BME. -KJK. MTK. 2015 Zsaluzási módok • Falzsalu készítése: összeépített táblák elhelyezése, rögzítése oldal támasztó dúcokkal és összefogó (anker, ) csavarral. • Pillérzsalu készítésekor: elhelyezés után, két egymásra merőleges irányba kell rögzíteni a zsaluzatot. • Födém és térbeli zsalu készítésekor, eldőlés ellen rögzített dúcot, gerendát, fiókgerendát és zsalu táblákat kell felhasználni, összeszerelni.
BME. -KJK. MTK. 2015 Zsaluzatok bontása • Csak szilárd és állékony vasbeton szerkezetek esetén végezhető a zsaluzat bontása. • Munkahelyi vezető utasítására végezhető a művelet. • Térbeli szerkezet, zsaluzat bontása: - 7. 0 m fesztáv alatt: szóbeli utasítás. - 7. 0 m fesztáv felett: irányító helyszínen van - teljes szilárdulás előtt írásos engedély alapján feltételek meghatározásával.
BME. -KJK. MTK. 2015 Általános előírások(1) • Zsalubordákon nem szabad közlekedni, támasztólétrát kell igénybe venni. • Térbeli VB. Szerkezeteket zsaluzatának bontását, két ütemben kell elvégezni: - kismértékű leengedés (3 -5 cm méretben) -állékonyság ellenőrzése és bontás.
BME. -KJK. MTK. 2015 Általános előírások(2) • Elemeket csak erre a célra alkalmas eszközökkel és módon szabad mozgatni. • Csak eldőlés ellen biztosított zsalu szerkezetre szabad felmenni. • Zsaluelemek építéshez, szétbontásához 0, 5 m széles munkaállványt, vagy szabad teret kell biztosítani.

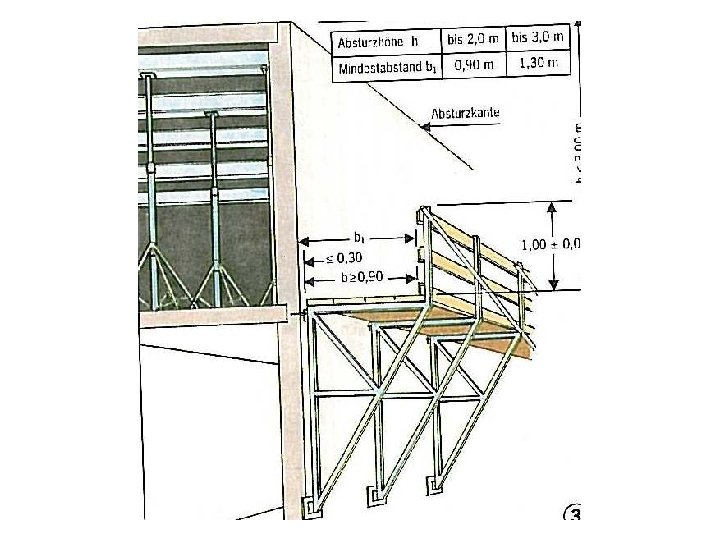

BME. -KJK. MTK. 2015 Zsaluzási munkák elsődleges követelményei • Zsaluzatot a daruhorogról, csak akkor lehet leválasztani, ha elmozdulás elleni rögzítését biztosították. Ez vonatkozik a belső oldali dúcos és a külső oldali anker csavaros rögzítésre is. • Betonozási munkát csak a leesés védelemmel ellátott teljes szélességű betonozó járdáról szabad végezni.

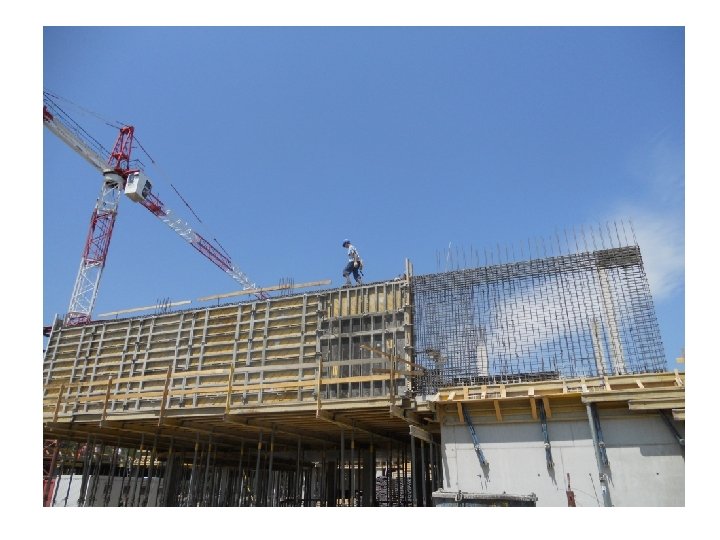

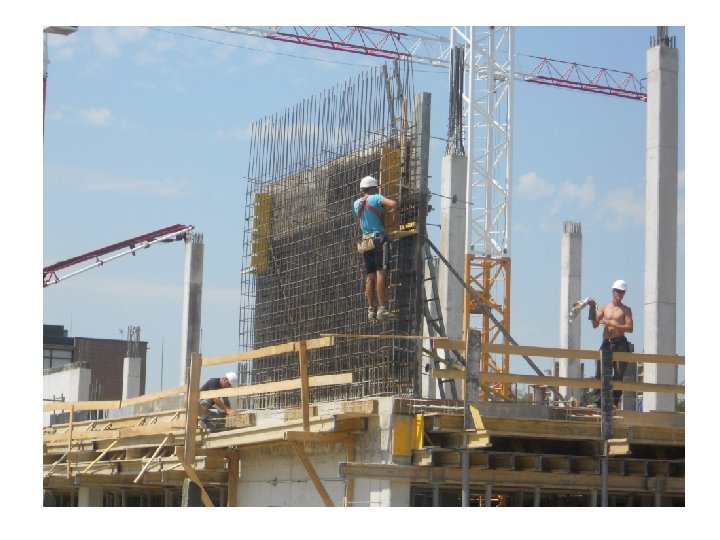

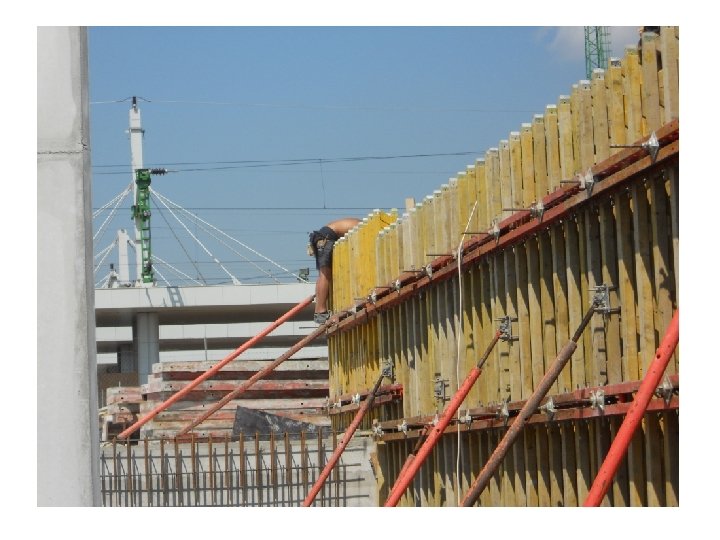

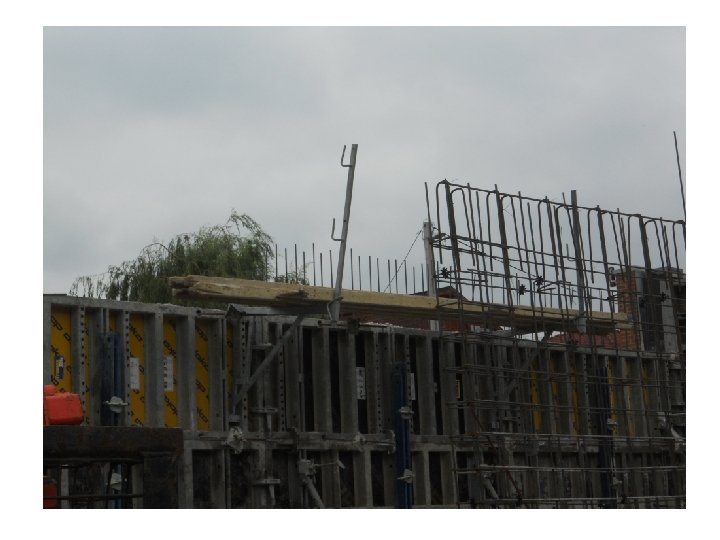

BME. -KJK. MTK. 2015 Építési munkahely zsaluzással összefüggő hibáinak képeken történő bemutatása • Leesés elleni védelem hibái, korlát hiánya • Betonozó járda követelményei, előírt szélesség biztosítása • Zsaluzaton közlekedés felmászás tilalma, csak támasztólétrán lehet közlekedni
BME. -KJK. MTK. 2015 Beton vasbeton munkák • Betonacél megmunkálás: -betonacélok egyengetése -méretre vágás -hajlítás -betonacél szerelése, armatúra kialakítása. • Beton keverése: -ejtődobos géppel. -kényszerkeverő géppel.

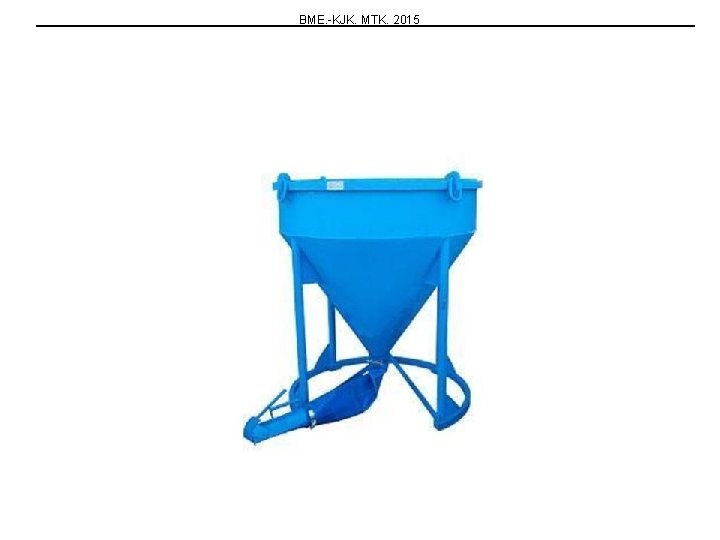

BME. -KJK. MTK. 2015 Bedolgozás és szállítás • Szállítás: keverőtelepről járművel (mixer autóval) • Munkaterületen: betonszivattyúval és beton szállító konténerrel. • Bedolgozáskor a leesés elleni védelmet biztosítani kell. • A beton lúgos kémhatása miatt, egyéni védőfelszerelést kell használni.
BME. -KJK. MTK. 2015
BME. -KJK. MTK. 2015 Általános előírások • Betonozási munkák végzéséhez legalább 0, 8 m széles, vagy a zsaluzati rendszerben meghatározott mozgási tér szükséges. • Betonozás megkezdése előtt a zsaluzatot és vasszerelést meg kell vizsgálni és csak ezután engedélyezhető a betonozás.
BME. -KJK. MTK. 2015 Bontási munkák Fokozottan veszélyes munkák csoportjába tartozik Épületek, szerkezetek bontása előtt – Bontási terv készítés – Biztonsági követelmények meghatározása – Személyi feltételek bíztósítása
BME. -KJK. MTK. 2015 Bontási munkák megkezdésének feltétele Bontandó épület – anyagának előzetes vizsgálata Célja: az azbeszt vagy más veszélyes anyag tartalmú épületszerkezetek keresése – Épület állapotának, állékonyságának feltárása – Csatlakozó közművek leválasztása – Bontási terv – Területi elhatárolás, veszélyzóna meghatározása – Illetéktelen személyek bejutásának megakadályozása, figyelő személy alkalmazása
BME. -KJK. MTK. 2015 Bontási terv Tartalmi követelménye – Bontás sorrendjének meghatározása (általában az építés fordított sorrendjében) – Technológia meghatározása – Elvégzéséhez szükséges eszközök meghatározása – Alkalmazandó segédszerkezetek
BME. -KJK. MTK. 2015 Bontási módok A bontási művelet történhet Kézi erővel • Bontó kalapács • Légkalapács, vésőgép Munkagéppel • Kotrógép (markolókanállal, betontörő szerszámmal) • Falhúzás csörlővel (géppel) • Súllyal történő bontás Robbantással
BME. -KJK. MTK. 2015 Általános előírások Személyi feltétel: – Szakképesítéshez kötött – Kellő tapasztalat – Gyakorlat Bontási munka szakképzett irányító jelenlétében végezhető
BME. -KJK. MTK. 2015 Általános előírások A bontás során a megmaradó épületszerkezetek állékonyságát biztosítani kell Tilos az épületek – összefüggő szerkezetek több szinten egyszerre történő bontása – bizonytalan teherbírású szerkezetekre állvány vagy dúcolás elhelyezése – aláásással, vagy stabilitásának veszélyeztető módszerrel dönteni

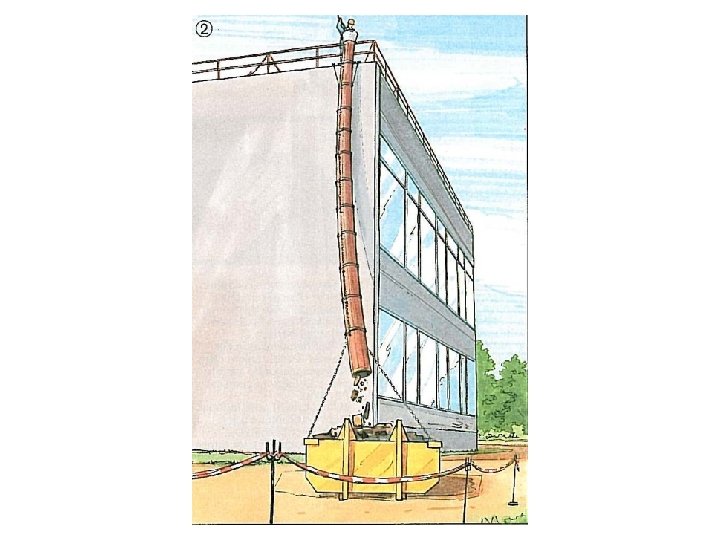

BME. -KJK. MTK. 2015 Általános előírások • Közlekedési, menekülési utakat bontási törmeléktől tisztán kell tartani • Bontás során a kiporzást minimalizálni kell • Épületek döntéssel történő bontás esetén a környezetben lakókat értesíteni kell • Veszélyzóna a falmagasság kétszerese • Falelhúzásnál csak sodronykötél alkalmazható • Kötélvisszacsapás ellen védelem védőállással

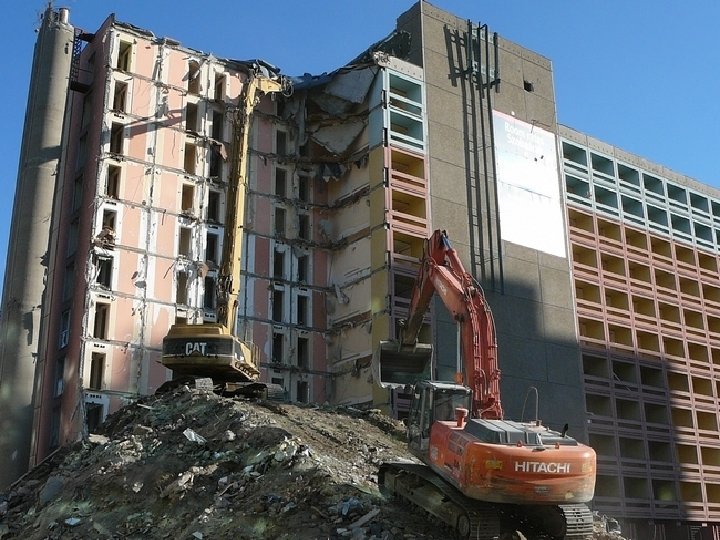

BME. -KJK. MTK. 2015 Bontás munkagéppel • Markolóval történő bontás esetén 0, 5 m-rel nyúljon túl a bontandó épület fölé • Súllyal történő bontáskor a gém csúcsa és a bontandó épület legmagasabb pontja fölött 1, 5 m szabad távolság legyen
BME. -KJK. MTK. 2015 Előregyártott nehéz szerkezetek beemelése, összeépítése 4/2002 (II. 20. ) Sz. CSM-EüM együttes rendelet sz. melléklet alapján a fokozott veszélyt jelentő munkák és munkakörülmények közé tartozik. 2.

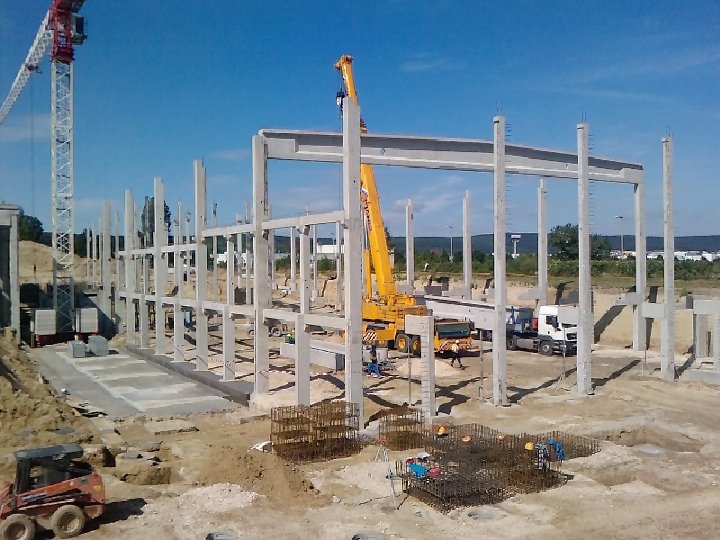

BME. -KJK. MTK. 2015 Előregyártott elemek – Acélszerkezetek (rácsos tartók, szerelvények) – Vasbeton elemek (pl. : körüreges födémpalló, vb. gerenda, pillérek, falpanelek, felülvilágítók)

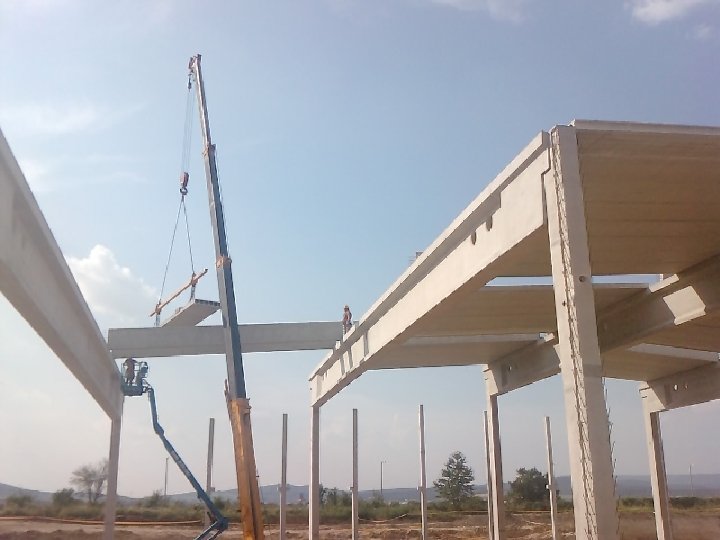

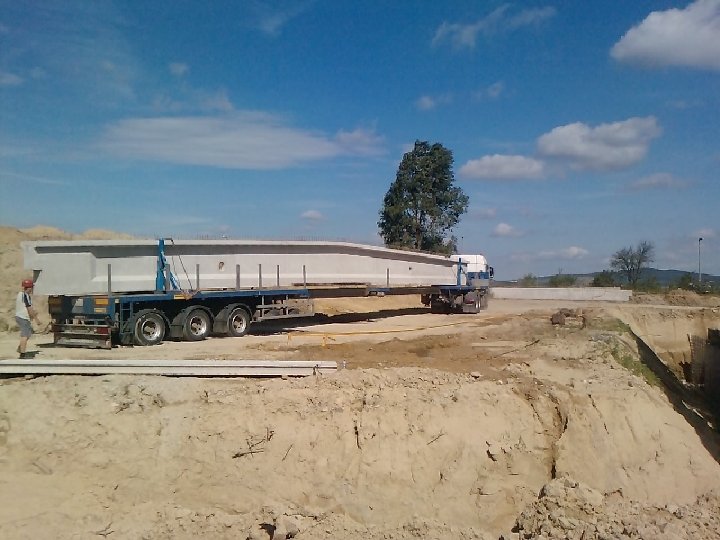

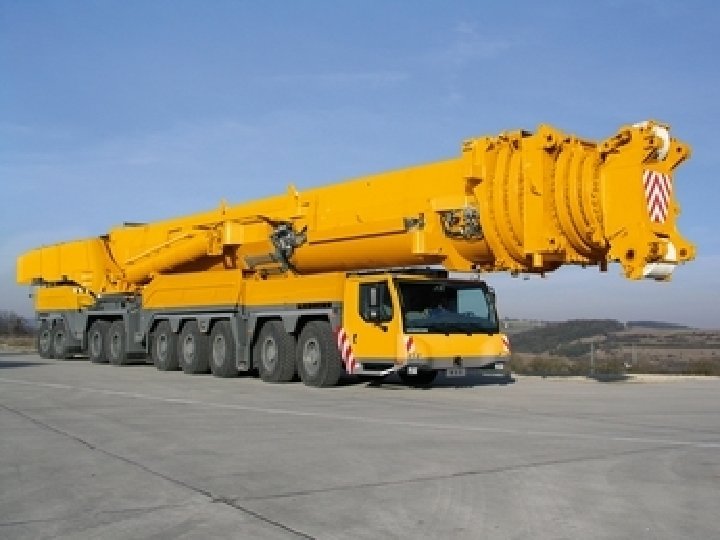

BME. -KJK. MTK. 2015 Szállítás, emelés, mozgatás Nagy tömegük (0, 5 -25 t) és hosszuk miatt (lehet akár 32 m is) speciális szállító járművet és nagy teherbírású darut igényelnek: – toronydaru az építési munkahelyen használt: 1, 5 -3, 0 tonnás teherbírású általában nem alkalmas előregyártott elemek emeléséhez – nehéz elemekhez nagy teherbírású (600 t) autódaru szükséges – Tervezéskor meghatározásra és beépítésre kerülnek a szállításhoz, tároláshoz és beemeléshez szükséges biztonságos emelési pontok – Hosszú elemek emeléséhez emelőhimba használata szükséges.
BME. -KJK. MTK. 2015 Általános követelmények • Az építés során biztosítani kell az állékonyságot • Emelést legfeljebb 36 km/h-ás szélsebességig lehet végezni • Összeszerelési munkák csak szakképzet, munka elvégzésére megbízott szerelésvezető helyszíni irányítása mellett végezhető • Előregyártott elemeket beemelésük után rögzíteni kell elmozdulás, eldőlés ellen. • Szerelési utasítás megléte és betartása.
BME. -KJK. MTK. 2015 Szerelési utasításnak tartalmazni a kell – Elemek tömegét – Tárolás módját (állított, fektetett) – Szállítási követelmények – Beépítéshez, szereléshez szükséges segédeszközök – Szerelés sorrendjét – Személyek, tárgyak leesés elleni védelmének módját – Biztonsági intézkedéseket
