AVENTOS HK Produktkonzept n Design - Trend zu breiteren Unterschränken (z. B. 900 mm Korpusbreite) - Wunsch nach gleichem Design in Unter- und Oberschrank - Für diese Breiten sind Drehtüren ungeeignet © Julius Blum Gmb. H 6

AVENTOS HK Produktkonzept n Nutzen - Klappe schwenkt aus dem Bewegungsbereich - Korpus kann ungehindert geöffnet bleiben © Julius Blum Gmb. H 7

AVENTOS HK Produktkonzept n Schwerpunkte - Perfekte Bewegung - Design und Wertigkeit - Einfache Montage und Verstellung - Durchgängiges Programm n Weitere Punkte - Lange Lebensdauer - Keine vorstehenden Teile - Fachbodenrücksprung und Fachbodenposition © Julius Blum Gmb. H 8

AVENTOS HK Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 9

AVENTOS HK Programm n Durchgängiges Programm Min. 240 mm - Korpusbreiten bis 1. 800 mm - Korpushöhen min. 240 mm max. abhängig vom Leistungsfaktor Bis 1. 800 mm © Julius Blum Gmb. H 10

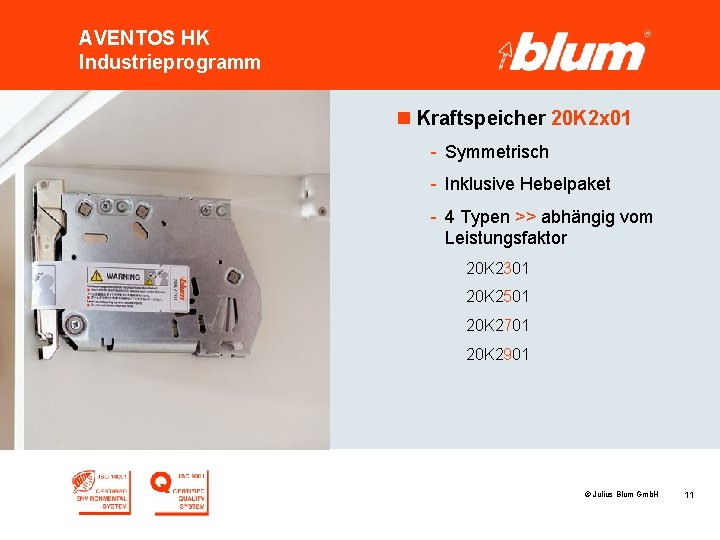

AVENTOS HK Industrieprogramm n Kraftspeicher 20 K 2 x 01 - Symmetrisch - Inklusive Hebelpaket - 4 Typen >> abhängig vom Leistungsfaktor 20 K 2301 20 K 2501 20 K 2701 20 K 2901 © Julius Blum Gmb. H 11

AVENTOS HK Industrieprogramm n Kraftspreicher 20 K 2 x 01 Leistungsfaktor = Korpushöhe [mm] x Frontgewicht (inklusive doppeltes Griffgewicht) [kg] Korpushöhe [mm]: Frontgewicht inklusive 2 x Griff [kg]: 600 mm 4, 2 kg 2. 520 - Leistungsfaktor kann bei Einsatz eines 3. Kraftspeichers um 50 % erhöht werden - Bei breiten Korpussen empfehlen wir einen 3. Kraftspeicher >> Durchbiegen der Front © Julius Blum Gmb. H 12

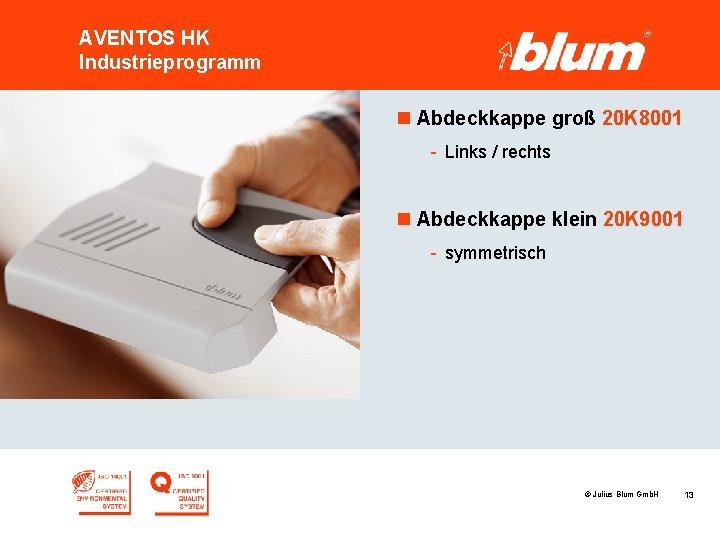

AVENTOS HK Industrieprogramm n Abdeckkappe groß 20 K 8001 - Links / rechts n Abdeckkappe klein 20 K 9001 - symmetrisch © Julius Blum Gmb. H 13

AVENTOS HK Industrieprogramm n Frontbefestigung 20 S 4200 - Symmetrisch - Zum Anschrauben n Frontbefestigung 20 S 4200 A A … für schmale Alurahmen - Symmetrisch - Für schmale Alurahmen © Julius Blum Gmb. H 14

AVENTOS HK Industrieprogramm Art. -Nr. IDNR VPEH MIME 20 K 2301 7393762 20 VPEH 20 K 2501 7393842 20 VPEH 20 K 2701 7393902 20 VPEH 20 K 2901 7394062 20 VPEH Art. -Nr. IDNR VPEH MIME 20 S 4201 7259956 100 VPEH 20 S 4201 A 7486403 100 VPEH © Julius Blum Gmb. H 15

AVENTOS HK Industrieprogramm Art. -Nr. IDNR VPEH MIME 20 K 8001 re 7393508 20 VPEH 20 K 8001 li 7393338 20 VPEH Art. -Nr. IDNR VPEH MIME 20 K 9001 7392870 500 VPEH © Julius Blum Gmb. H 16

AVENTOS HK Programm - Handelsverpackung Kraftspeicher Set 20 K 2 x 00 4 Sets … zusätzlich - Frontbefestigung Set 20 S 4200 oder 20 S 4200 A 2 x 20 K 2 x 01 1 x 20 K 8001 li 1 x 20 K 8001 re 2 x 20 K 9001 8 x Spax ø 4 x 35 mm 1 x Montageanleitung © Julius Blum Gmb. H 17

AVENTOS HK Handelsprogramm Art. -Nr. IDNR VPEH MIME 20 K 2300 7559082 1 4 20 K 2500 7559162 1 4 20 K 2700 7559242 1 4 20 K 2900 7559302 1 4 Art. -Nr. IDNR VPEH MIME 20 S 4200 7241746 1 1 20 S 4200 A 7484703 1 1 © Julius Blum Gmb. H 18

AVENTOS HK Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 19

AVENTOS HK Montage und Verarbeitung n Schnelle und einfache Montage und Demontage - Dank CLIP Technologie © Julius Blum Gmb. H 20

AVENTOS HK Montage und Verarbeitung n Einfache Verarbeitung mittels Bohrlehre 65. 5020 - Zur Positionierung des Kraftspeichers © Julius Blum Gmb. H 21

AVENTOS HK Montage und Verarbeitung n Einfache und stufenlose Krafteinstellung - Kraftspeicher werden stufenlos - mittels Skala - auf die jeweiligen Frontgewichte eingestellt © Julius Blum Gmb. H 22

AVENTOS HK Montage und Verarbeitung n Frontverstellung - 3 -dimensional - Stufenlos - Komfortabel über Gewindeschnecke bzw. Exzenter Höhenverstellung Seitenverstellung Neigungsverstellung © Julius Blum Gmb. H 23

AVENTOS HK Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 24

AVENTOS HK Technische Details BLUMOTION - Schließen Feinverstellschraube Federpaket © Julius Blum Gmb. H 25

AVENTOS HK Technische Details n Kraftspeicherposition (H) - Fixmaß: 96 mm - 2 Zapfen zur einfacheren Positionierung innerhalb des Systems 32 - Befestigung mit mindestens 3 Stück Ø 4 x 35 mm Spanplattenschrauben © Julius Blum Gmb. H 26

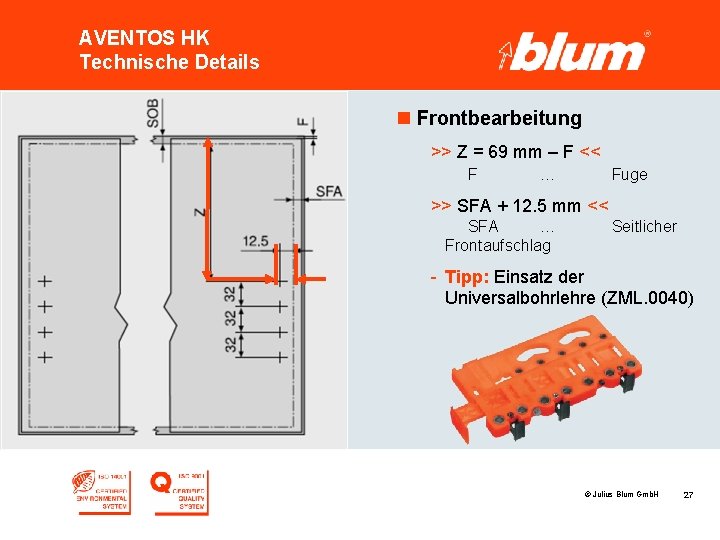

AVENTOS HK Technische Details n Frontbearbeitung >> Z = 69 mm – F << F … Fuge >> SFA + 12. 5 mm << SFA … Frontaufschlag Seitlicher - Tipp: Einsatz der Universalbohrlehre (ZML. 0040) © Julius Blum Gmb. H 27

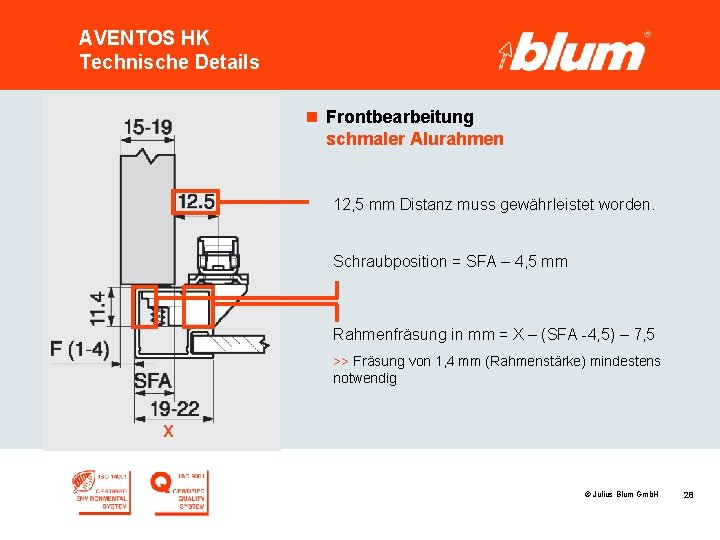

AVENTOS HK Technische Details n Frontbearbeitung schmaler Alurahmen 12, 5 mm Distanz muss gewährleistet worden. Schraubposition = SFA – 4, 5 mm Rahmenfräsung in mm = X – (SFA -4, 5) – 7, 5 >> Fräsung von 1, 4 mm (Rahmenstärke) mindestens notwendig X © Julius Blum Gmb. H 28

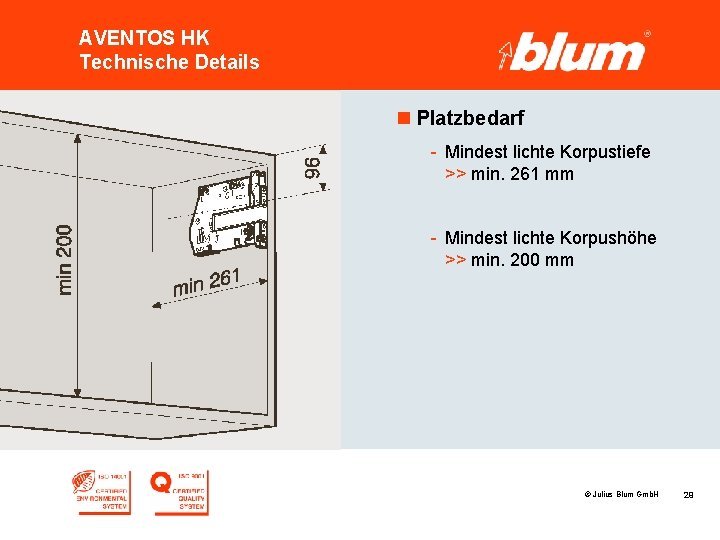

AVENTOS HK Technische Details n Platzbedarf - Mindest lichte Korpustiefe >> min. 261 mm - Mindest lichte Korpushöhe >> min. 200 mm © Julius Blum Gmb. H 29

AVENTOS HK Technische Details n Kranzleiste und Bewegungskurve - Standardkranzleisten möglich >> Bis ca. 70 mm vorstehend - Abhängig von der Frontstärke © Julius Blum Gmb. H 30

AVENTOS HK Technische Details n Öffnungswinkelbegrenzer auf 100° - 20 K 7041 - Beim Kraftspeicher 20 K 2901 bereits vormontiert! n Öffnungswinkelbegrenzer auf 75° - 20 K 7011 „Pfeil“ zeigt nach unten © Julius Blum Gmb. H 31

AVENTOS HK Technische Details n Platzbedarf überm Korpus - Bei 107° Ymax = FH x 0. 29 – 32 + D - Bei 100° Ymax = FH x 0. 17 – 30 + D - Bei 75° Ymax = FH x 0. 26 + 28 - D FH … Fronthöhe D … Frontdicke © Julius Blum Gmb. H 32
