Blum Product Training Julius Blum Gmb H 2

Blum Product Training © Julius Blum Gmb. H 2

AVENTOS – Der neue Klappenbeschlag für die perfekte Bewegung © Julius Blum Gmb. H 3

AVENTOS HF Begründung für Produkt Kommunikation Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 4

AVENTOS HF Begründung für Produkt Kommunikation Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 5

AVENTOS HF Begründung für Produkt n Design - Trend zu breiteren Unterschränken (z. B. 900 mm Korpusbreite) - Wunsch nach gleichem Design in Unter- und Oberschrank - Für diese Breiten sind Drehtüren ungeeignet >> AVENTOS © Julius Blum Gmb. H 6

AVENTOS HF Begründung für Produkt n Nutzen - Klappe verschwindet aus dem Bewegungsbereich - Korpus kann ungehindert geöffnet bleiben © Julius Blum Gmb. H 7

AVENTOS HF Begründung für Produkt n Emotionen - Mit der integrierten BLUMOTION sorgt AVENTOS HF insgesamt für ein völlig neues, höchst emotionales Erlebnis beim Öffnen und Schließen © Julius Blum Gmb. H 8

AVENTOS HF Begründung für Produkt Kommunikation Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 9

AVENTOS HF Kommunikation n Perfekte Bewegung Öffnen – so leicht wie noch nie Sanftes und leises Schließen – dank integrierter BLUMOTION © Julius Blum Gmb. H 10

AVENTOS HF Kommunikation n Modernes Design - Harmonisches und modernes Erscheinungsbild im Korpus - Schlichte, elegante Form - Hochwertige Abdeckkappen © Julius Blum Gmb. H 11

AVENTOS HF Kommunikation n Einfache Montage und Verstellung Mit wenigen Handgriffen montiert und demontiert Exakt und komfortabel verstellbar © Julius Blum Gmb. H 12

AVENTOS HF Kommunikation n Durchgängiges Programm - Korpusbreiten 450 bis 1. 800 mm - Korpushöhen 480 bis 1. 040 mm lettes p m wird o K m u r t k gsspe chern und n u d n Anwe 3 Kraftspei eckt d e g. b x a a mit m kophebeln s 4 Tele © Julius Blum Gmb. H 13

AVENTOS HF Kommunikation n Durchgängiges Programm Wenige Einzelteile >> viele Einsatzmöglichkeiten Verschiedene Holzfronten … Breite Alurahmen … Schmale Alurahmen … … und Kombinationen daraus © Julius Blum Gmb. H 14

AVENTOS HF Begründung für Produkt Kommunikation Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 15

AVENTOS HF Programm © Julius Blum Gmb. H 16

AVENTOS HF Programm n Welche Beschläge werden verwendet? - Kraftspeicher - Abdeckkappe groß - Abdeckkappe rund - Teleskophebel - Scharniere - Montageplatten © Julius Blum Gmb. H 17

AVENTOS HF Programm n Kraftspeicher 20 F 2 x 01 - Symmetrisch - 3 Typen >> abhängig vom Leistungsfaktor (=Korpushöhe x Frontgewicht) 20 F 2201 20 F 2501 20 F 2801 © Julius Blum Gmb. H 18

AVENTOS HF Programm n Kraftspreicher 20 F 2 x 01 Leistungsfaktor = Korpushöhe [mm] x Frontgewicht inkl. Griff [kg] Korpushöhe [mm]: Frontgewicht inklusive Griff [kg]: 760 mm 8 kg 6. 080 © Julius Blum Gmb. H 19

AVENTOS HF Programm n Abdeckkappe groß - Links 20 F 8001 - Rechts 20 F 8001 n Abdeckkappe rund - Symmetrisch 20 F 9001 - Kundenspezifisches Logo möglich © Julius Blum Gmb. H 20

AVENTOS HF Programm n Teleskophebel 20 F 3 x 01 - Symmetrisch - 4 Typen >> abhängig von Korpushöhe 480 – 570 mm 20 F 3201 560 – 710 mm 20 F 3501 700 – 900 mm 20 F 3801 760 – 1. 040 mm 20 F 3901 © Julius Blum Gmb. H 21

AVENTOS HF Programm n Holzfronten und breite Alurahmen - CLIP top gerade Montageplatte Distanz 0 mm Einpressen Schrauben 177 H 5100 175 H 5100 © Julius Blum Gmb. H 22

AVENTOS HF Programm n Holzfronten und breite Alurahmen - CLIP top 120° Scharnier ohne Feder 70 T 55 xx - CLIP top Montageplatte Standard (gerade oder kreuz) © Julius Blum Gmb. H 23

AVENTOS HF Programm n Holzfronten und breite Alurahmen - CLIP top Zwischenscharnier ohne Feder 78 Z 55 xx. T - CLIP top Montageplatte Standard (kreuz oder gerade) Distanz 0 mm © Julius Blum Gmb. H 24

AVENTOS HF Programm n … und speziell für schmale Alurahmen © Julius Blum Gmb. H 25

AVENTOS HF Programm >> schmale Alurahmen n Schmale Alurahmen - CLIP Adapterplatte, 0 mm 175 H 5 B 00 © Julius Blum Gmb. H 26

AVENTOS HF Programm >> schmale Alurahmen n Schmale Alurahmen - CLIP top 120° Alurahmen. Scharnier, ohne Feder 72 T 550 A - CLIP top Montageplatte Standard (gerade oder kreuz) © Julius Blum Gmb. H 27

AVENTOS HF Programm >> schmale Alurahmen n Schmale Alurahmen - CLIP top Alurahmen Zwischenscharnier ohne Feder 78 Z 550 AT - CLIP Adapterplatte, 0 mm 175 H 5 A 00 © Julius Blum Gmb. H 28

AVENTOS HF Handelsverpackung Kraftspeicher - Set 3 Sets 2 x 20 F 2 x 01 2 x 20 F 9001 1 x 20 F 8001 li 1 x 20 F 8001 re 1 x Montageanleitung 10 x Bef. -Schrauben Teleskophebel - Set 2 x 20 F 3 x 01 4 Sets … zusätzlich - Scharniere >> da große marktspezifische Abhängigkeiten – Korpuswandstärken – Montageplattendistanzen – Befestigungen - Marktspezifische Scharniersets möglich (siehe nächste Folie) © Julius Blum Gmb. H 29

AVENTOS HF Handelsverpackung n Kraftspeicher – Set 20 F 2200, 20 F 2500, 20 F 2800 © Julius Blum Gmb. H 30

AVENTOS HF Handelsverpackung n Teleskophebel – Set 20 F 3200, 20 F 3500, 20 F 3800, 20 F 3900 © Julius Blum Gmb. H 31

AVENTOS HF Handelsverpackung – mögliche Sets Kraftspeicher - Set 3 Sets 2 x 20 F 2 x 01 2 x 20 F 9001 1 x 20 F 8001 li 1 x 20 F 8001 re 1 x Montageanleitung 10 x Bef. -Schrauben Teleskophebel - Set 2 x 20 F 3 x 01 4 Sets MB-Set: 2 x 70 T 5550 2 x 78 Z 5500 T 6 x 175 H 5100. 05 MB-Set: 2 x 72 T 550 AT 2 x 175 H 5100 2 x 78 Z 550 AT 2 x 175 H 5 A 00 1 x 175 H 5 B 00 li 1 x 175 H 5 B 00 re MB-Set: 2 x 70 T 5550 4 x 175 H 5100. 05 2 x 78 Z 550 AT 1 x 175 H 5 B 00 li 1 x 175 H 5 B 00 re © Julius Blum Gmb. H 32

AVENTOS HF Begründung für Produkt Kommunikation Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 33

AVENTOS HF Montage und Verarbeitung n Schnelle und einfache Montage und Demontage der Fronten - Mit CLIP Technologie © Julius Blum Gmb. H 34

AVENTOS HF Montage und Verarbeitung n Einfache Verarbeitung mittels Bohrlehre - Zur Positionierung des Kraftspeichers © Julius Blum Gmb. H 35

AVENTOS HF Montage und Verarbeitung n Einfache Krafteinstellung - Kraftspeicher werden stufenlos - mittels Skala - auf die jeweiligen Frontgewichte eingestellt © Julius Blum Gmb. H 36

AVENTOS HF Montage und Verarbeitung n 3 -dimensionale Frontverstellung © Julius Blum Gmb. H 37

AVENTOS HF Begründung für Produkt Kommunikation Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 38

AVENTOS HF Technische Details Federpaket BLUMOTION - Öffnen BLUMOTION - Schließen Ablaufkurve © Julius

AVENTOS HF Technische Details n Keine vorstehenden Teile - Vorteile während des (internen) Transports und bei der Montage der Küche © Julius Blum Gmb. H 40

AVENTOS HF Technische Details n Positionierung des Kraftspeichers - Höhe (H) ist abhängig von der Korpushöhe - 2 Zapfen zur einfacheren Positionierung innerhalb des Systems 32 - Befestigung mit mindestens 4 Stück Ø 4 x 35 mm Spanplattenschrauben © Julius Blum Gmb. H 41

AVENTOS HF Technische Details n Positionierung der Frontbohrungen - Front oben Standardbohrungen für Scharnier und Montageplatte - Front unten Standardbohrungen für Scharnier Bohrungen für Montageplatte (X) ist von der Korpushöhe abhängig © Julius Blum Gmb. H 42

AVENTOS HF Technische Details n Anzahl Scharniere - Fronten zwischen 12 kg und 20 kg oder Korpusbreiten zwischen 1200 mm und 1800 mm benötigen >> 3 Scharniere - Fronten mit 20 kg und mehr oder Korpusbreite 1800 mm benötigen >> 4 Scharniere © Julius Blum Gmb. H 43

AVENTOS HF Technische Details n Fachböden - 22 mm Rückschnitt - Flexible Positionierung der Fachböden – Je nach Höhe können 1 bis 2 Fachböden eingesetzt werden – Identische Stauraumfläche © Julius Blum Gmb. H 44

AVENTOS HF Technische Details n Frei wählbare Griffposition - Keine Einschränkungen auf der unteren Front - Optimaler Zugriff © Julius Blum Gmb. H 45

Y max. AVENTOS HF Technische Details n Platzbedarf über Korpus - Bei Öffnungswinkel von 116° >> Y max. = Fronthöhe x 0, 44 + 23 << © Julius Blum Gmb. H 46

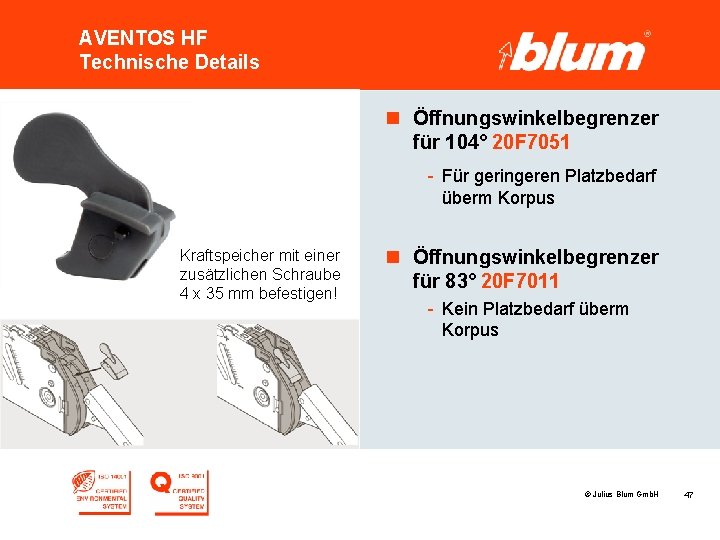

AVENTOS HF Technische Details n Öffnungswinkelbegrenzer für 104° 20 F 7051 - Für geringeren Platzbedarf überm Korpus Kraftspeicher mit einer zusätzlichen Schraube 4 x 35 mm befestigen! n Öffnungswinkelbegrenzer für 83° 20 F 7011 - Kein Platzbedarf überm Korpus © Julius Blum Gmb. H 47

AVENTOS HF Technische Details n Platzbedarf über Korpus - Bei Öffnungswinkel von 104° >> Y max. = Fronthöhe x 0, 24 + 19 << © Julius Blum Gmb. H 48

AVENTOS HF Technische Details n Asymmetrische Fronten - Größere Front muss oben sein - Berechnung mit theoretischer anstatt tatsächlicher Korpushöhe >> Theoretische Korpushöhe = 2 x obere Fronthöhe © Julius Blum Gmb. H 49

AVENTOS HF Technische Details n Qualität und Sicherheit - Noch existieren keine internationalen Standard - Interne Tests auf 80. 000 Bewegungen - Geprüft und bestätigt von LGA auf 80. 000 Bewegungen - Zertifiziert mit 40. 000 Bewegungen © Julius Blum Gmb. H 50

AVENTOS HF Technische Details n Qualität und Sicherheit Verletzungsgefahr durch hochspringenden Teleskophebel! - Teleskophebel nicht nach unten drücken - Teleskophebel vor Montage bzw. Demontage entfernen © Julius Blum Gmb. H 51

AVENTOS HF Technische Details n Qualität und Sicherheit - CLIP top 120° Zwischenscharnier ohne Feder 78 Z 55 xx. T >> Fingersicherheit inklusive! © Julius Blum Gmb. H 52

AVENTOS HF Begründung für Produkt Kommunikation Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 53
