Blum Product Training Julius Blum Gmb H 2
Blum Product Training © Julius Blum Gmb. H 2
AVENTOS HS – Hochschwenkklappe © Julius Blum Gmb. H 3
AVENTOS HS Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 4
AVENTOS HS Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 5
AVENTOS HS Produktkonzept n Design - Trend zu breiteren Unterschränken (z. B. 900 mm Korpusbreite) - Wunsch nach gleichem Design in Unter- und Oberschrank - Für diese Breiten sind Drehtüren ungeeignet © Julius Blum Gmb. H 6
AVENTOS HS Produktkonzept n Nutzen - Klappe schwenkt aus dem Bewegungsbereich - Korpus kann ungehindert geöffnet bleiben © Julius Blum Gmb. H 7
AVENTOS HS Produktkonzept n Schwerpunkte - Perfekte Bewegung - Design und Wertigkeit - Einfache Montage und Verstellung - Durchgängiges Programm n Weitere Punkte - Lange Lebensdauer - Keine vorstehenden Teile - Fachbodenrücksprung und Fachbodenposition © Julius Blum Gmb. H 8
AVENTOS HS Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 9
AVENTOS HS Programm n Durchgängiges Programm - Korpusbreiten bis 1. 800 mm - Korpushöhen 350 bis 800 mm © Julius Blum Gmb. H 10
AVENTOS HS Industrieprogramm n Kraftspeicher 20 S 2 x 01 - Symmetrisch - 9 Typen >> abhängig von Korpushöhe und Frontgewicht 20 S 2 A 01 20 S 2 B 01 20 S 2 C 01 20 S 2 D 01 20 S 2 E 01 20 S 2 F 01 20 S 2 G 01 20 S 2 H 01 20 S 2 I 01 © Julius Blum Gmb. H 11
AVENTOS HS Industrieprogramm n Kraftspeicherauswahl abhängig von Korpushöhe [mm] und Frontgewicht inkl. Griff [kg] Korpushöhe: Frontgewicht: 665 mm 6 kg © Julius Blum Gmb. H 12
AVENTOS HS Industrieprogramm n Kraftspreicher 20 S 2 x 01 - Überschneidungsbereiche >> beide Kraftspeicher wären möglich >> Blum empfiehlt aber generell den stärkeren einzusetzen © Julius Blum Gmb. H 13
AVENTOS HS Industrieprogramm n Abdeckkappe groß 20 S 8001 - Links / rechts n Abdeckkappe rund 20 F 9001 - symmetrisch © Julius Blum Gmb. H 14

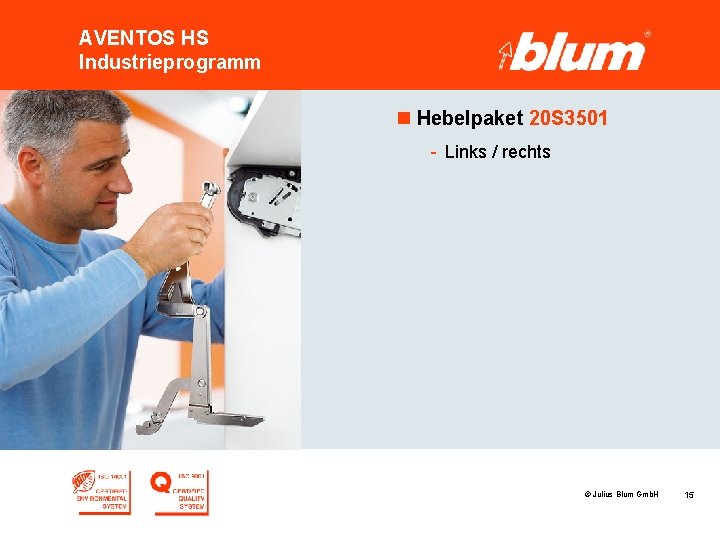

AVENTOS HS Industrieprogramm n Hebelpaket 20 S 3501 - Links / rechts © Julius Blum Gmb. H 15
AVENTOS HS Industrieprogramm n Frontbefestigung 20 S 4200 - Symmetrisch - Zum Anschrauben n Frontbefestigung 20 S 4200 A A … für schmale Alurahmen - Symmetrisch - Für schmale Alurahmen © Julius Blum Gmb. H 16
AVENTOS HS Industrieprogramm n Querstabilisierung vormontiert 20 Qxxx. M - Inklusive Aufnahme und Abdeckkappe - 20 Q 442 M für KB 600 mm 20 Q 642 M für KB 800 mm 20 Q 742 M für KB 900 mm 20 Q 842 M für KB 1000 mm 20 Q 1042 M für KB 1200 mm © Julius Blum Gmb. H 17
AVENTOS HS Handelsprogramm n Querstabilisierung unmontiert / zum Ablängen* 20 Q 1061 U - Ohne Aufnahme und - Ohne Abdeckkappe * Nur im Handelsprogramm © Julius Blum Gmb. H 18
AVENTOS HS Programm - Handelsverpackung Kraftspeicher Set 20 S 1 x 00 9 Sets 2 x 20 S 2 x 01 1 x 20 S 3501 li 1 x 20 S 3501 re 1 x 20 S 8001 li 1 x 20 S 8001 re 2 x 20 F 9001 2 x 20 Q 0002 2 x 20 Q 0003 10 x Spax ø 4 x 35 mm 1 x Montageanleitung … zusätzlich - Frontbefestigung Set 20 S 4200 oder 20 S 4200 A - Querstabilisierung zum Ablängen 20 Q 1061 U © Julius Blum Gmb. H 22
AVENTOS HS Handelsprogramm Art. -Nr. IDNR VPEH MIME 20 S 1 A 00 7242042 1 4 20 S 1 B 00 7242102 1 4 20 S 1 C 00 7242392 1 4 20 S 1 D 00 7242472 1 4 20 S 1 E 00 7242552 1 4 20 S 1 F 00 7242632 1 4 20 S 1 G 00 7242802 1 4 20 S 1 H 00 7242802 1 4 20 S 1 I 00 7261002 1 4 © Julius Blum Gmb. H 23

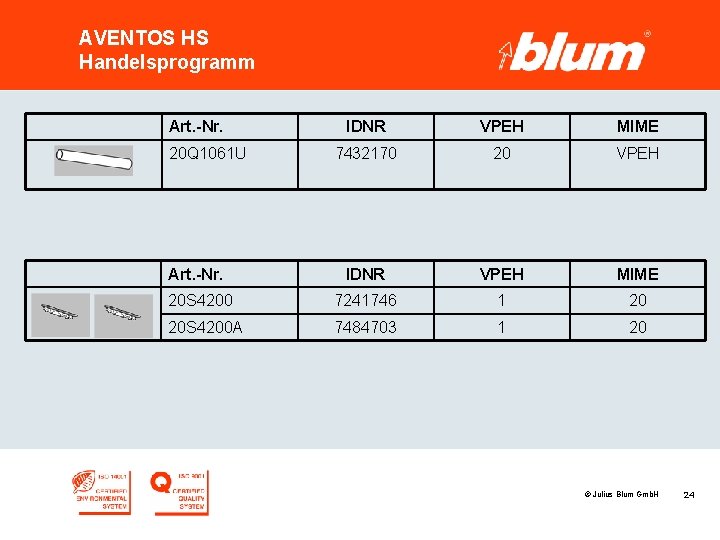

AVENTOS HS Handelsprogramm Art. -Nr. IDNR VPEH MIME 7432170 20 VPEH Art. -Nr. IDNR VPEH MIME 20 S 4200 7241746 1 20 20 S 4200 A 7484703 1 20 20 Q 1061 U © Julius Blum Gmb. H 24
AVENTOS HS Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 25
AVENTOS HS Montage und Verarbeitung n Schnelle und einfache Montage und Demontage - Dank CLIP Technologie © Julius Blum Gmb. H 26
AVENTOS HS Montage und Verarbeitung n Detail Montage und Demontage des Hebelpakets © Julius Blum Gmb. H 27
AVENTOS HS Montage und Verarbeitung n Einfache Verarbeitung mittels Bohrlehre 65. 5020 - Zur Positionierung des Kraftspeichers © Julius Blum Gmb. H 28
AVENTOS HS Montage und Verarbeitung n Frontbefestigung - Werkzeuglose Montage © Julius Blum Gmb. H 29
AVENTOS HS Montage und Verarbeitung n Einfache und stufenlose Krafteinstellung - Kraftspeicher werden stufenlos - mittels Skala - auf die jeweiligen Frontgewichte eingestellt © Julius Blum Gmb. H 30
AVENTOS HS Montage und Verarbeitung n Frontverstellung - 3 -dimensional - Stufenlos - Komfortabel über Gewindeschnecke bzw. Exzenter Höhenverstellung Seitenverstellung Neigungsverstellung © Julius Blum Gmb. H 31
AVENTOS HS Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 32
AVENTOS HS Technische Details © Julius Blum Gmb. H 33
AVENTOS HS Technische Details n Kraftspeicherposition (H) - Abhängig von Stärke Oberboden (SOB) - 2 Zapfen zur einfacheren Positionierung innerhalb des Systems 32 - Befestigung mit mindestens 5 Stück Ø 4 x 35 mm Spanplattenschrauben >> H = 80 mm + SOB << © Julius Blum Gmb. H 34
AVENTOS HS Technische Details n Frontbearbeitung >> Z = 196. 5 mm + SOB – F << SOB … Oberboden F … Stärke Fuge >> SFA + 12. 5 mm << SFA … Frontaufschlag Seitlicher © Julius Blum Gmb. H 35
AVENTOS HS Technische Details n Frontbearbeitung schmaler Alurahmen 12, 5 mm Distanz muss gewährleistet worden. Schraubposition = SFA – 4, 5 mm Rahmenfräsung in mm = X – (SFA -4, 5) – 7, 5 >> Fräsung von 1, 4 mm (Rahmenstärke) mindestens notwendig X © Julius Blum Gmb. H 36
AVENTOS HS Technische Details n Platzbedarf - Platzbedarf über Korpus >> 180 mm (Bewegungskurve) - Mindest lichte Tiefe >> 276 mm © Julius Blum Gmb. H 37
AVENTOS HS Technische Details n Kranzleiste und Bewegungskurve - Standardkranzleisten möglich >> Bis ca. 35 mm vorstehend und ca. 101 mm hoch © Julius Blum Gmb. H 38
AVENTOS HS Technische Details n Querstabilisierung - Für die nötige Frontstabilität - Zum Ablängen >> Korpusbreite – 158 mm 1 Querstabilisierungsstange 20 Q 1061 U zum Ablängen © Julius Blum Gmb. H 39
AVENTOS HS Technische Details n Verbindungsstück 20 Q 091 Z 2 2 - Ab Korpusbreite 1219 mm >> [2]= 1/2 Korpusbreite – 158 mm << © Julius Blum Gmb. H 40

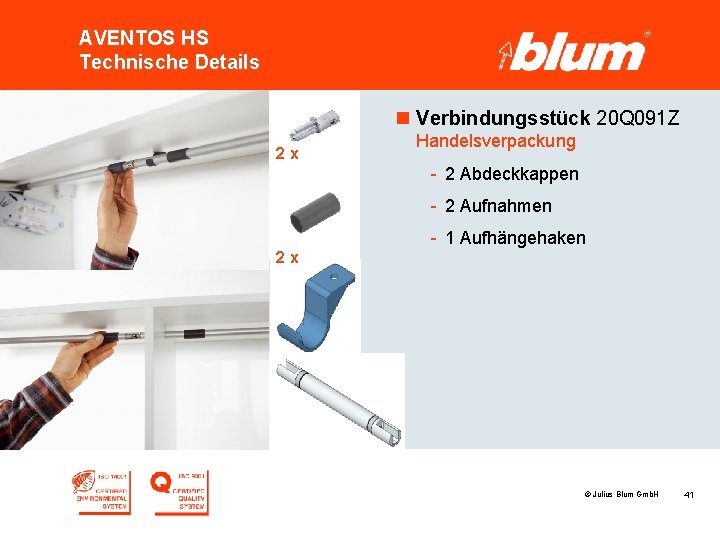

AVENTOS HS Technische Details n Verbindungsstück 20 Q 091 Z 2 x Handelsverpackung - 2 Abdeckkappen - 2 Aufnahmen 2 x - 1 Aufhängehaken © Julius Blum Gmb. H 41

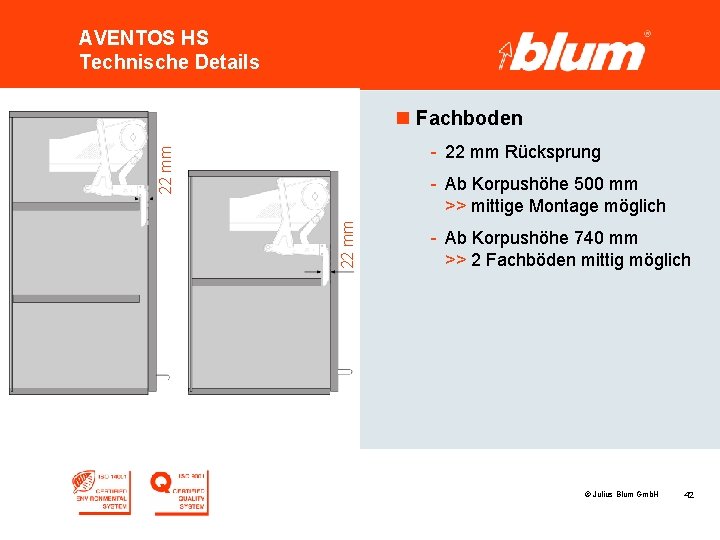

AVENTOS HS Technische Details n Fachboden 22 mm - 22 mm Rücksprung 22 mm - Ab Korpushöhe 500 mm >> mittige Montage möglich - Ab Korpushöhe 740 mm >> 2 Fachböden mittig möglich © Julius Blum Gmb. H 42
AVENTOS HS Technische Details n Qualität - Interne Tests auf 80. 000 Bewegungen - Spezielles Verfahren gegen Ermüdungen der Federn © Julius Blum Gmb. H 43
AVENTOS HS Produktkonzept Programm Montage und Verarbeitung Technische Details © Julius Blum Gmb. H 44
AVENTOS HS Die Praxistraining © Julius Blum Gmb. H 45
Blum Product Training © Julius Blum Gmb. H 46
